人教版物理 5.3凸透镜成像规律（同步课件）

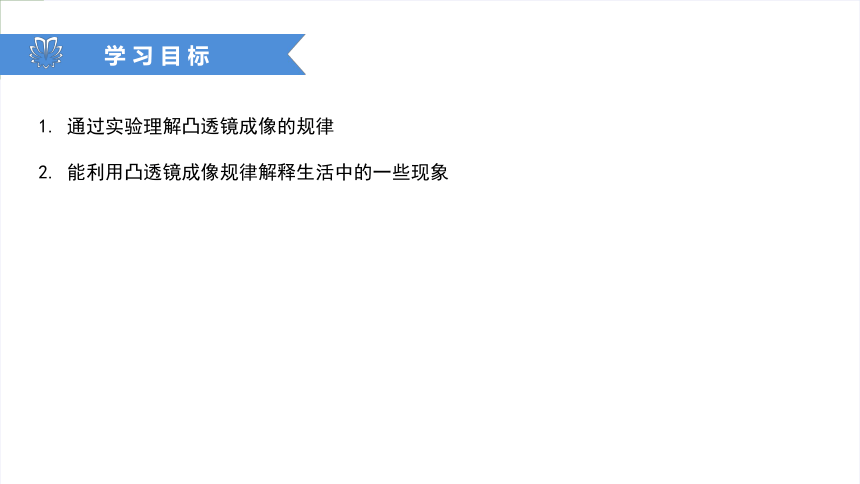

课件15张PPT。人教版《物理》八年级上册 授课：小Y老师慕 课 联 盟 课 程 开 发 中 心 www.moocun.com[慕联教育同步课程] 课程编号：TS1803050211RW810503YJ慕课联盟课程开发中心 www.moocun.com第5章第3节凸透镜成像规律学 习 目 标1. 通过实验理解凸透镜成像的规律
2. 能利用凸透镜成像规律解释生活中的一些现象

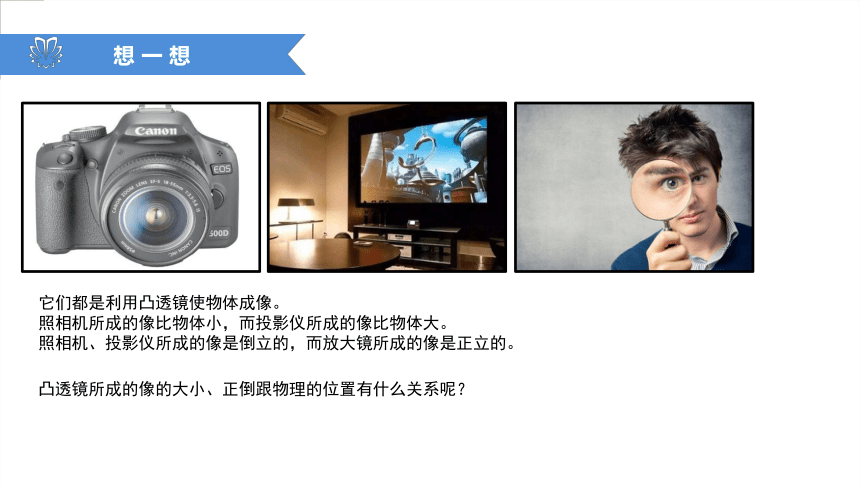

想 一 想它们都是利用凸透镜使物体成像。
照相机所成的像比物体小，而投影仪所成的像比物体大。

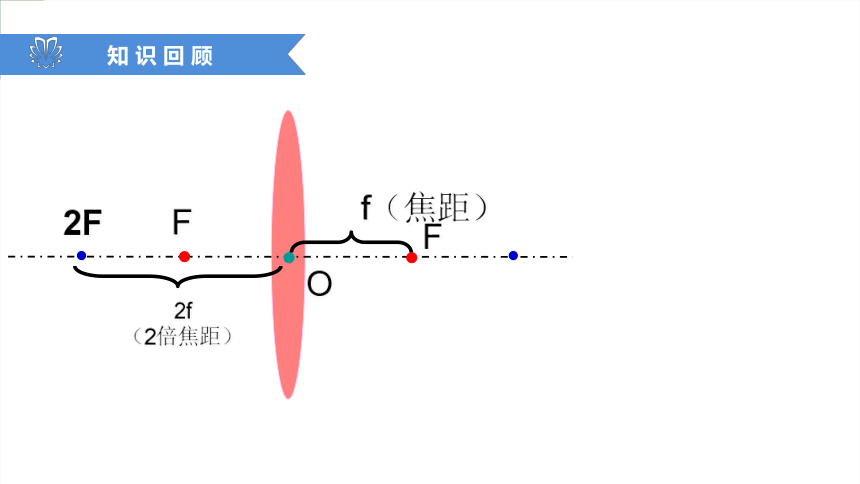

照相机、投影仪所成的像是倒立的，而放大镜所成的像是正立的。凸透镜所成的像的大小、正倒跟物理的位置有什么关系呢？知 识 回 顾OFFf（焦距）2f

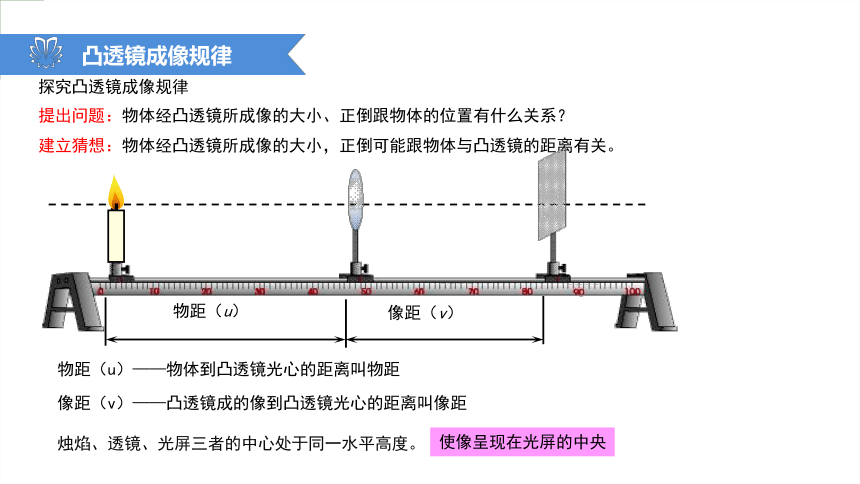

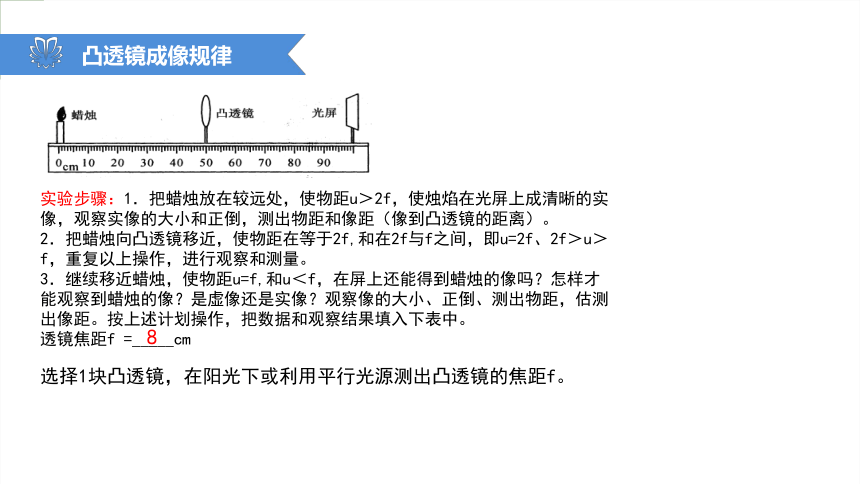

（2倍焦距）2F凸透镜成像规律探究凸透镜成像规律提出问题：物体经凸透镜所成像的大小、正倒跟物体的位置有什么关系？建立猜想：物体经凸透镜所成像的大小，正倒可能跟物体与凸透镜的距离有关。使像呈现在光屏的中央像距（v）——凸透镜成的像到凸透镜光心的距离叫像距物距（u）——物体到凸透镜光心的距离叫物距烛焰、透镜、光屏三者的中心处于同一水平高度。　实验步骤：1．把蜡烛放在较远处，使物距u＞2f，使烛焰在光屏上成清晰的实像，观察实像的大小和正倒，测出物距和像距（像到凸透镜的距离）。
2．把蜡烛向凸透镜移近，使物距在等于2f,和在2f与f之间，即u=2f、2f＞u＞f，重复以上操作，进行观察和测量。
3．继续移近蜡烛，使物距u=f,和u＜f，在屏上还能得到蜡烛的像吗？怎样才能观察到蜡烛的像？是虚像还是实像？观察像的大小、正倒、测出物距，估测出像距。按上述计划操作，把数据和观察结果填入下表中。

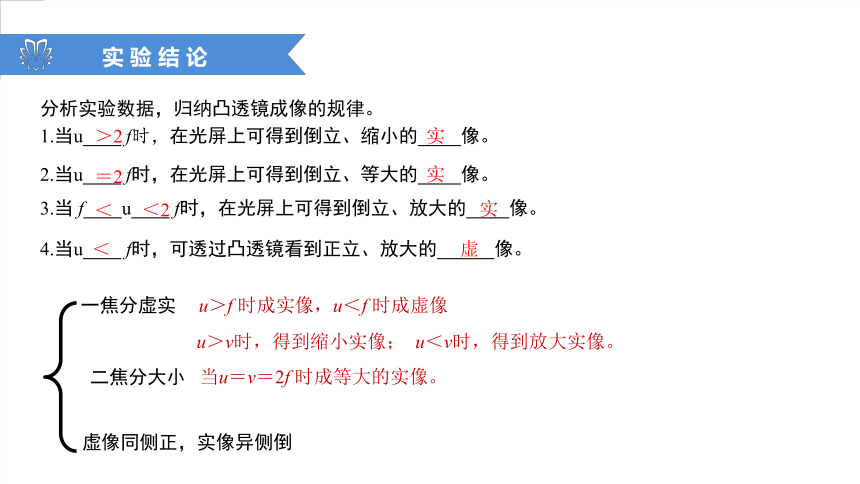

透镜焦距f =_____cm选择1块凸透镜，在阳光下或利用平行光源测出凸透镜的焦距f。8凸透镜成像规律实 验 结 论分析实验数据，归纳凸透镜成像的规律。1.当u f时，在光屏上可得到倒立、缩小的 像。2.当u f时，在光屏上可得到倒立、等大的 像。4.当u f时，可透过凸透镜看到正立、放大的 像。3.当 f u f时，在光屏上可得到倒立、放大的 像。一焦分虚实 二焦分大小 虚像同侧正，实像异侧倒＞2实＝2实＜＜2实＜虚u＞f 时成实像，u＜f 时成虚像u＞v时，得到缩小实像； u＜v时，得到放大实像。当u＝v＝2f 时成等大的实像。u＞2ff＜v ＜2f缩小实像倒立物和像在镜的两侧u＝2fv＝2f等大实像倒立物和像在镜的两侧v＞2f放大实像倒立物和像在镜的两侧f＜u＜2fu＝f不 成 像|v|＞u放大虚像正立物和像在镜的同侧u＜f凸透镜成像规律1.凸透镜固定不动时，蜡烛从远处向焦点靠近.为了找到像，光屏该如何移动？像的大小又如何变化？光屏要向远离凸透镜的方向移动，像距增大，像也随着增大
（物进像退，像变大）2.在凸透镜固定不动情况下，当蜡烛从焦点远离凸透镜方向移动时，为了找到像，光屏该如何移动？像的大小又如何变化？光屏要向靠近凸透镜的方向移动，即像距减小，像的也随着变小
（物退像进，像变小）3.在研究凸透镜成像实验时，已知成的是倒立、缩小实像，若保持凸透镜的位置不变，在凸透镜的中上部遮上一层黑布，则所成像又发生了什么变化？仍成倒立缩小的实像，只不过光线暗淡些.凸透镜成像规律照 相 机1．照相机是根据什么原理工作的？照相机是根据物体距凸透镜大于2倍焦距的原理制成的。幻 灯 机2．幻灯机是根据什么原理工作的？幻灯机是根据物体距凸透镜大于1倍焦距小于2倍焦距的原理制成的。利用u ＜ f，物体经过凸透镜成正立、放大的虚像。3．放大镜是用什么原理成像？放 大 镜随 堂 练 习（2014?武汉）如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为26cm时，在光屏上得到一个清晰缩小的实像．下列说法正确的是（ ）A.该凸透镜的焦距大于13cm
B.只将凸透镜向左移，可以在光屏上得到清晰放大的像
C.只将蜡烛和光屏互换，可以在光屏上得到清晰缩小的像
D.将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜A、观察图示可知在光屏上得到一个清晰缩小的实像，则u=26cm＞2f，解得f＜13cm，故A错误；
B、只将凸透镜向左移，减小物距，增大像距，可以在光屏上得到清晰放大的像，故B正确；
C、只将蜡烛和光屏互换，可以在光屏上得到清晰放大的像，C错误；
D、蜡烛远离凸透镜时，物距增大，为了在光屏上得到清晰的像，应减小像距，光屏应靠近凸透镜，D错误．B小 结照相机幻灯机放大镜慕联提示
亲爱的同学，课后请做一下习题测试，假如达到90分以上，就说明你已经很好的掌握了这节课的内容，有关情况将记录在你的学习记录上，亲爱的同学再见！
