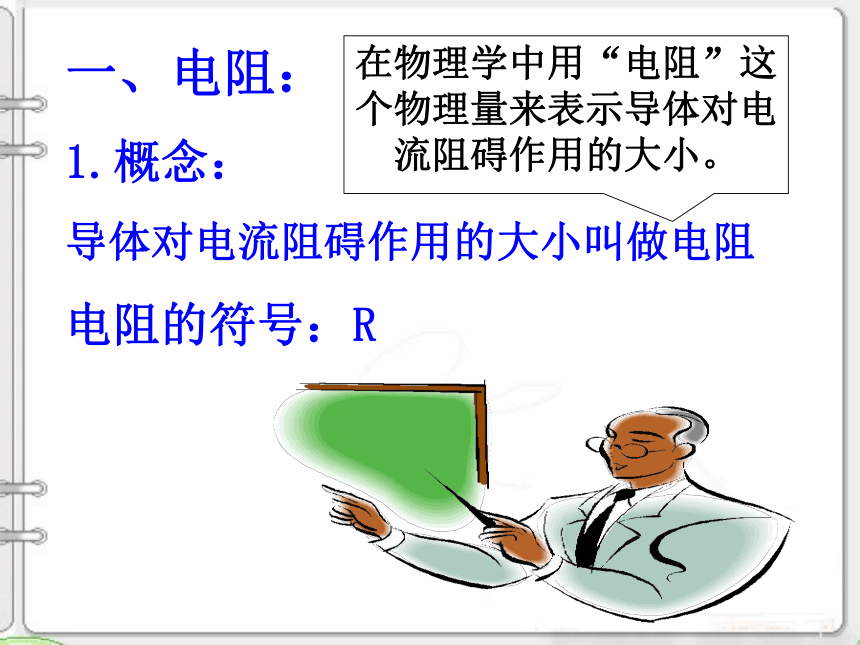

课件28张PPT。第三节 电阻一、电阻：
1.概念：
导体对电流阻碍作用的大小叫做电阻
电阻的符号：R在物理学中用“电阻”这个物理量来表示导体对电流阻碍作用的大小。 2.单位：
在国际单位制中，电阻的单位是：
欧姆，简称欧，符号Ω。
电阻的单位及换算：
1兆欧=1000千欧

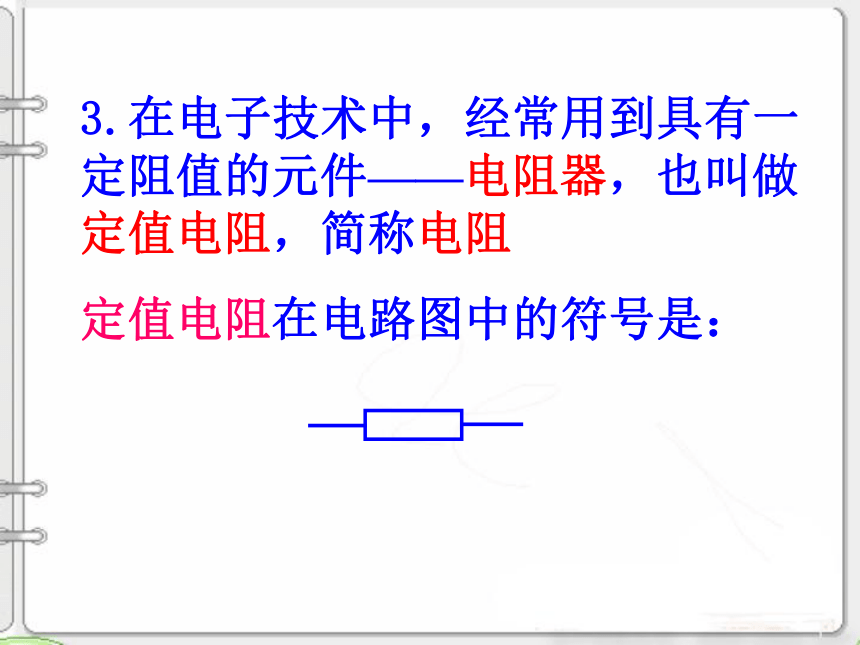

1千欧=1000欧3.在电子技术中，经常用到具有一定阻值的元件——电阻器，也叫做定值电阻，简称电阻

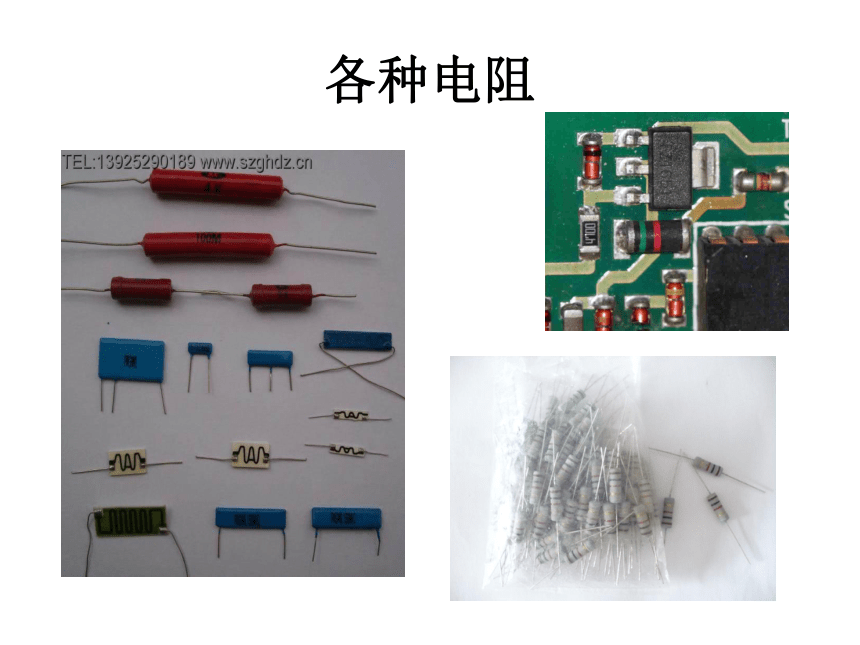

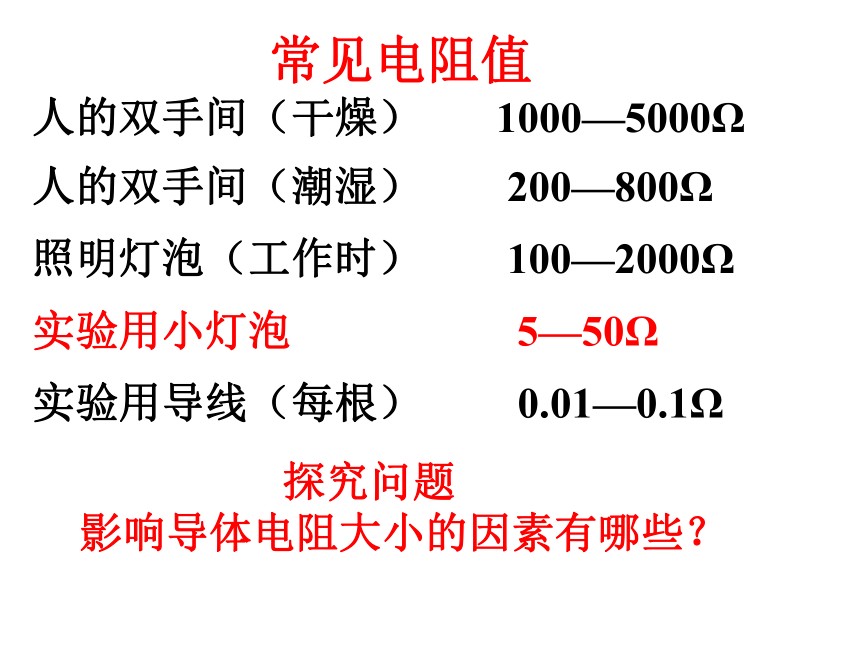

定值电阻在电路图中的符号是：各种电阻 常见电阻值
人的双手间（干燥） 1000—5000Ω
人的双手间（潮湿） 200—800Ω
照明灯泡（工作时） 100—2000Ω
实验用小灯泡 5—50Ω
实验用导线（每根） 0.01—0.1Ω 探究问题

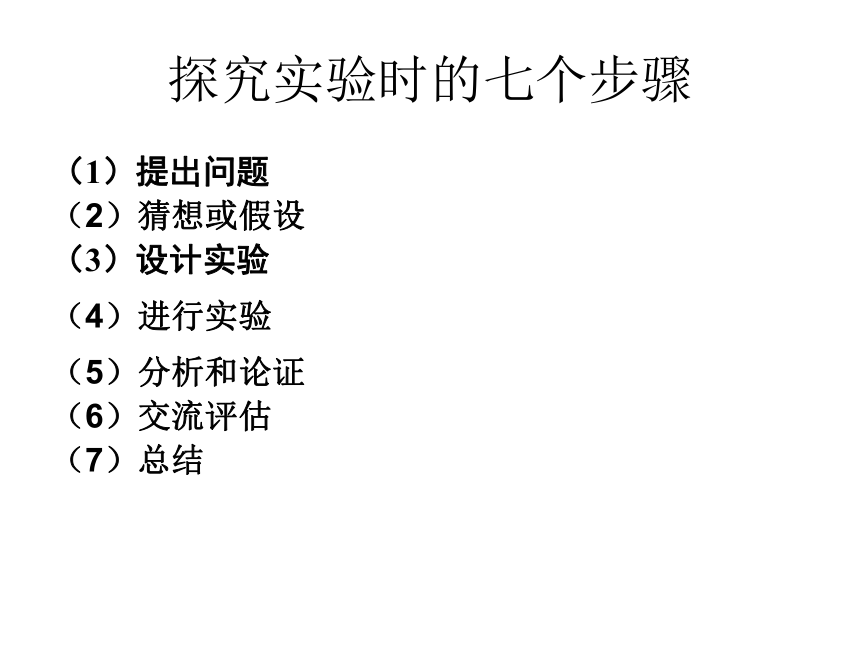

影响导体电阻大小的因素有哪些？探究实验时的七个步骤（1）提出问题
（2）猜想或假设
（3）设计实验
（4）进行实验
（5）分析和论证
（6）交流评估

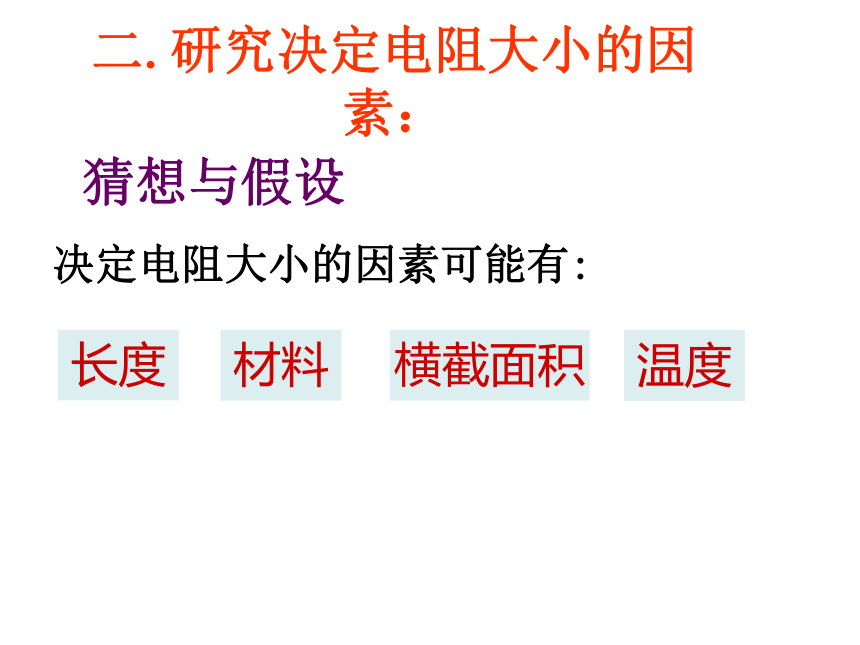

（7）总结猜想与假设决定电阻大小的因素可能有: 长度横截面积材料温度二.研究决定电阻大小的因素：猜想二 导体的电阻可能与导体的长度有关猜想三 导体的电阻可能与导体的横截面积有关猜想一 导体的电阻可能与导体的材料有关猜想四 导体的电阻可能与导体的温度有关控制变量法 一个物理量可能与多个因素有关时，如何展开研究？思考：三、设计实验方案你会选择哪两根导体做实验？一.探究导体电阻与长度的关系[实验方案]1．探究导体电阻与长度的关系。 控制的不变量有＿＿、＿＿_____、＿＿。材料　横截面积　温度 实验结果：
温度相同条件下，材料、横截面积相同的导体，长度越长，电阻＿＿_____越大你会选择哪两根导体做实验？二、研究导体的电阻与横截面积的关系2、研究导体的电阻与横截面积的关系[实验方案]控制的不变量有＿＿、＿＿、＿＿。 实验结果：
温度相同条件下，材料、长度相同的导体，横截面积越大，电阻＿＿材料　长度　温度越小你会选择哪两根导体做实验？三．探究导体电阻与材料的关系。 1、电阻是导体本身的一种性质．
2、导体电阻的大小与导体的＿＿、＿＿____、＿_____有关。【小结】长度 横截面积、材料 温度[讨论] 1、对于大多数导体，温度越高，电阻越大
（某些特殊导体，温度升高，电阻减小，如：热敏电阻）
2、金属导体：温度越高，电阻越大，
温度越低，电阻越小。
3、超导现象:
当温度降低到一定程度时，某些材料电阻为0。 某些材料的温度降低到一定程度时,电
阻会突然消失.这就是超导现象.具有超导现象的导体叫做超导体。
利用超导原理,出现了磁悬浮列车. 注意电压表电阻很大，可以看做断路，R=∞Ω导线、开关、电流表的电阻很小，可以看做没有电阻，R=0Ω练习1、对于某导体电阻大小，下列正确的是：（ ）
A加在导体两端的电压增大两倍，导体电阻也增大两倍
B通过导体的电流减小一半，导体电阻增大两倍
C当导体两端电压和通过导体的电流为零时，导体的电阻为零
D电阻是导体本身的一种性质，与电压和电流无关D填一填
2.一根金属导体，把它拉长后，跟原来比较它的电阻 ------ 。（填“不变”，“变大”或“变小”） 变大 3.一段导体当它两端的电压从3V变到6V时它的电阻———；当它两端的电压变为零时它的电阻
———。 （填“不变”，“变大”或“变小”） 不变不变思考的电阻为 10Ω它的电阻为多少?它的电阻为多少?拉成长度是原来的2倍。压成长度是原来的0.5倍。40Ω2.5Ω在做“研究电阻大小的因素”的实验时，为了便于研究，采用控制变量的方法，每次需挑选两根合适的导线，测出通过它们的电流，然后进行比较，最后得出结论。
（1）为了研究电阻与导体材料的关系，应选用的两根导线是 ；
（2）为了研究电阻与导体长度的关系，应选用导线C和导线 ；
（3）为了研究电阻与 的关系，应选用导线A和导线D拓展C FC G横截面积 6、 关于导线电阻的大小，下列说法中正确的是（温度对电阻的影响可以不计）（ ）
A.横截面积越大的导线，电阻越小
B.横截面积相同的导线，长导线的电阻大
C.长度相同的导线，细导线的电阻大
D.同种材料制成的长度相同的导线，粗导线的电阻小
D7．长10米、电阻均为10欧的铜导线两根，接成为20米的导线，接长后的导线电阻为 ( )
A．10欧 B．20欧 C．5欧 D．40欧
8．横截面积为1毫米2、电阻均为1欧的镍铬合金线两根，合并成横截面积为2毫米2的导线，合并后的导线电阻为 ( )
A．1欧 B．2欧 C．0．5欧 D、4欧BC
9．把长10米、电阻为10欧的铜导线平分两
等份后，合成一根长5米的铜导线，合并后的铜导线电阻为 ( 　　 )
A．10欧 B．20欧 C．40欧 D．2.5欧D实际应用

家庭用的白炽灯的灯丝断了，有时适当动一动灯泡可以将灯丝搭上，这时灯丝的电阻跟原来比怎样改变？减小超导体 在电能传输过程中，由于导线电阻的存在，都要产生热效应，白白地消耗了电能，还会给机器、设备造成损害，科学家为此伤透了脑筋，千方百计地探索电阻很小甚至为零的导体输送电能。在人类以自己的智慧和劳动踏入从未进入的低温奇异世界时，1911年科学家发现在4.2K附近，水银的电阻消失了，这就是通常所说的超导现象。这时水银进入了一种新的状态，电阻变为零，这种特殊的导电性质的物质状态，科学家称为超导态。从此揭开了研究超导的第一页。超导现象这一伟大发现，促使人们挖掘物质世界中超导电性所隐藏的最神秘的宝藏。 具有超导电性的物质叫超导体，超导体电阻突然变为零的温度叫超导临界温度。至今已发现有28种元素、几千种合金和化合物是超导体。超导体进入超导状态时，不仅其内的电阻为零，而且体内的磁场也为零，表现出完全的抗磁性。
