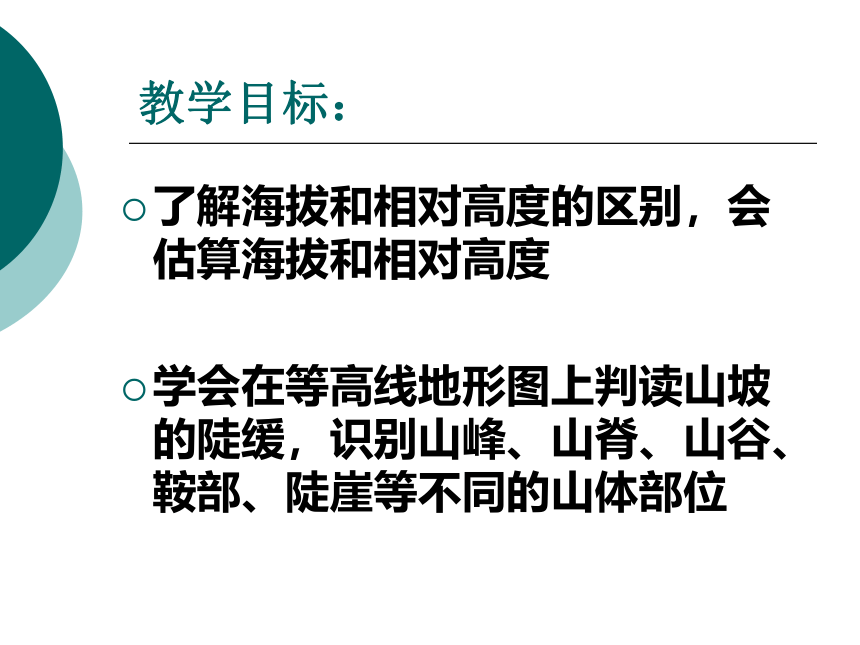

课件41张PPT。第四节 地形图的判读教学目标：了解海拔和相对高度的区别，会估算海拔和相对高度

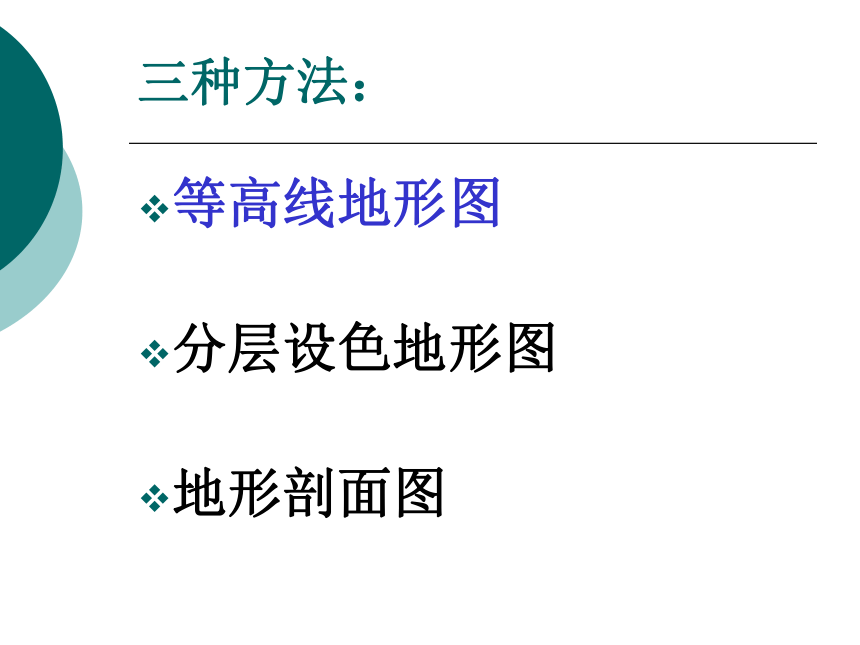

学会在等高线地形图上判读山坡的陡缓，识别山峰、山脊、山谷、鞍部、陡崖等不同的山体部位三种方法：等高线地形图
分层设色地形图

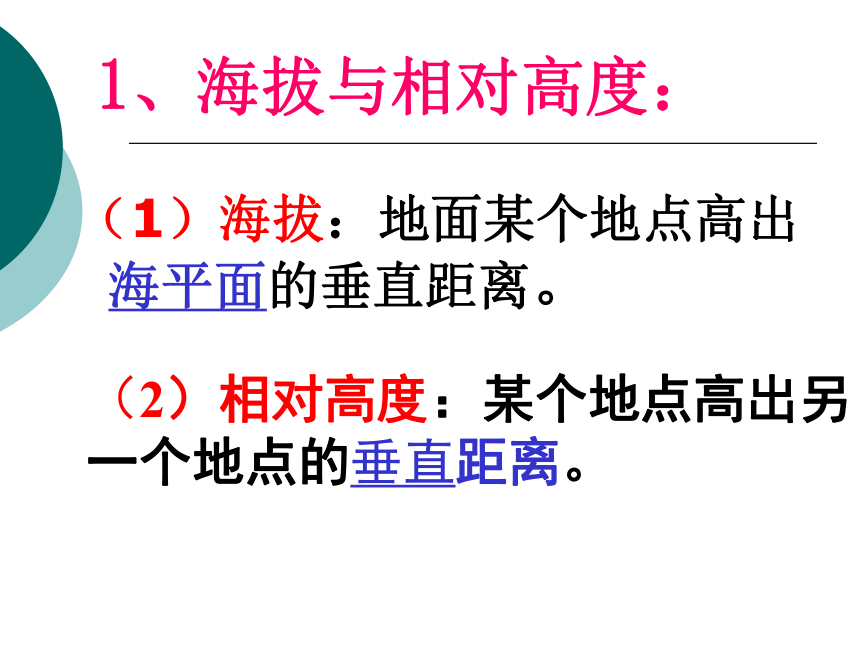

地形剖面图1、海拔与相对高度：（1）海拔：地面某个地点高出海平面的垂直距离。

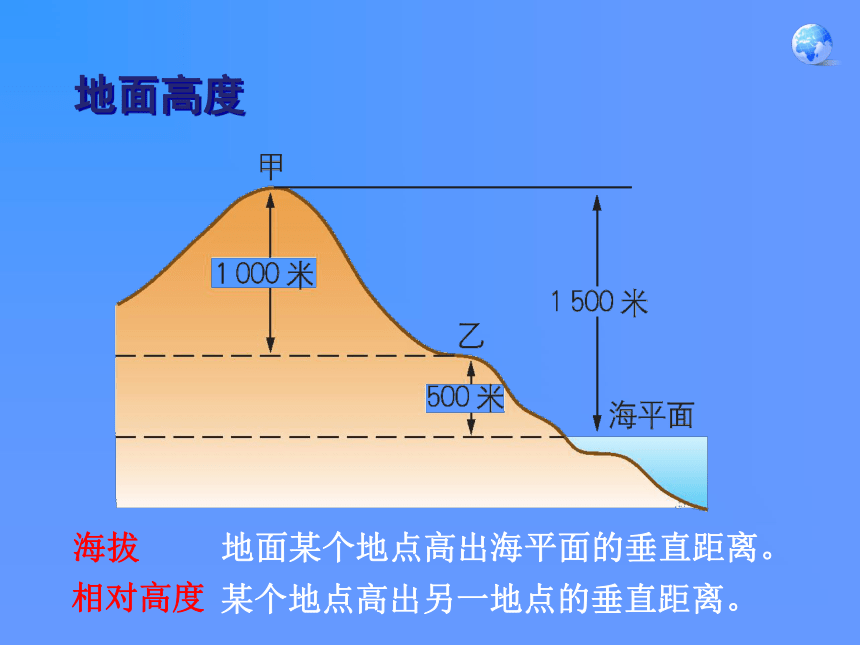

（2）相对高度：某个地点高出另一个地点的垂直距离。地面高度海拔地面某个地点高出海平面的垂直距离。 相对高度某个地点高出另一地点的垂直距离。甲乙两地的相对高度为1000米。甲乙海平面1000米
500米1500米

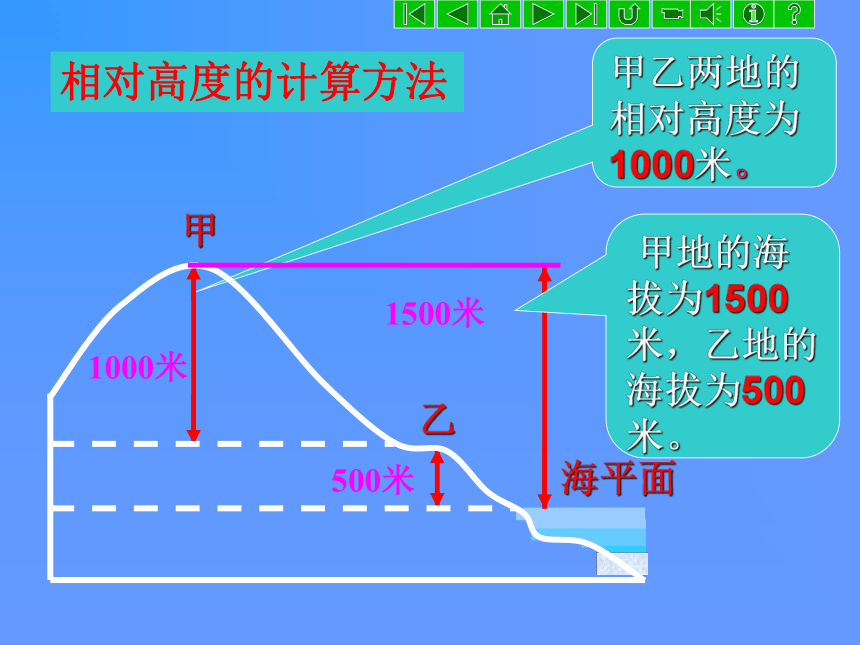

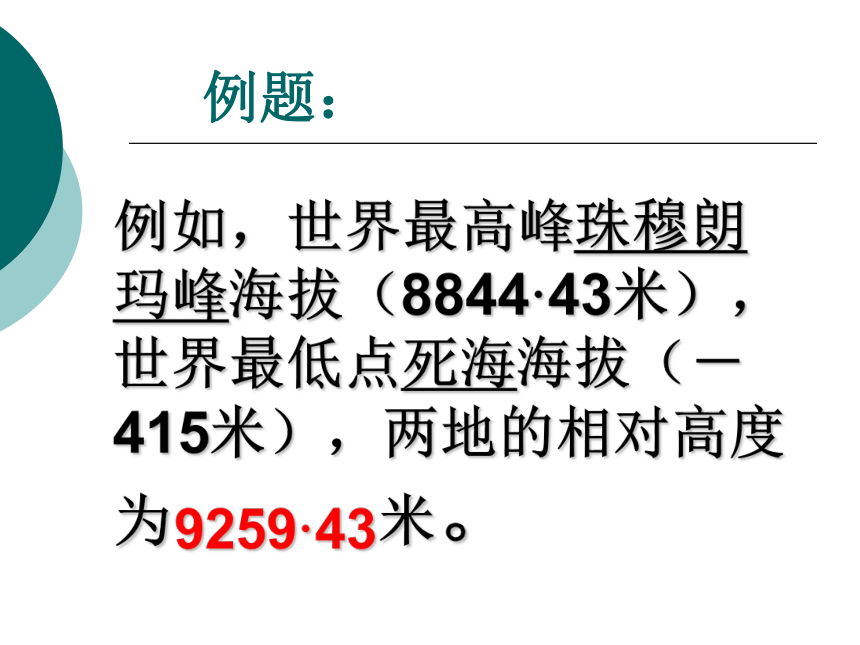

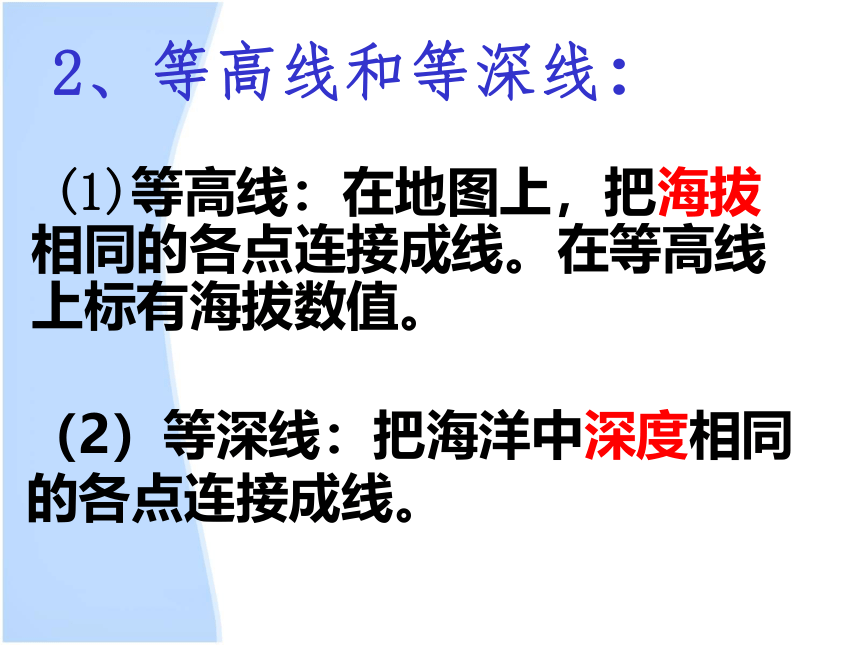

甲地的海拔为1500米，乙地的海拔为500米。相对高度的计算方法例如，世界最高峰珠穆朗玛峰海拔（8844·43米），世界最低点死海海拔（－415米），两地的相对高度为 米。9259·43例题：2、等高线和等深线： (1)等高线：在地图上，把海拔相同的各点连接成线。在等高线上标有海拔数值。
（2）等深线：把海洋中深度相同的各点连接成线。

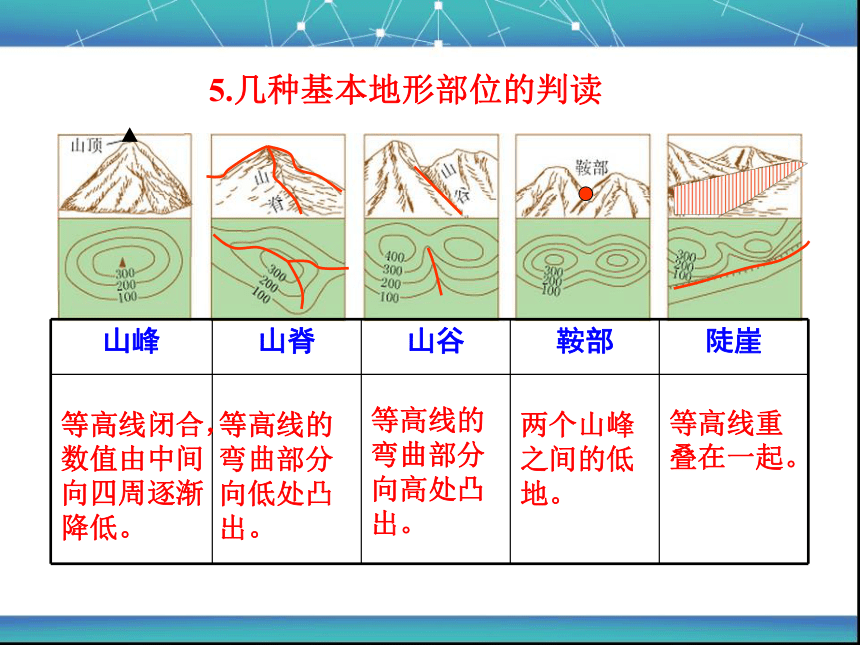

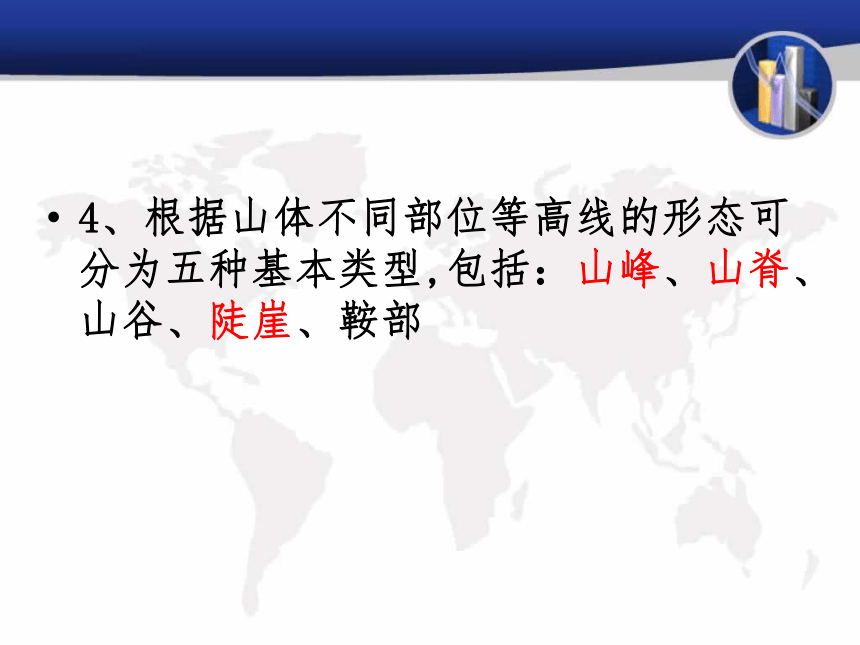

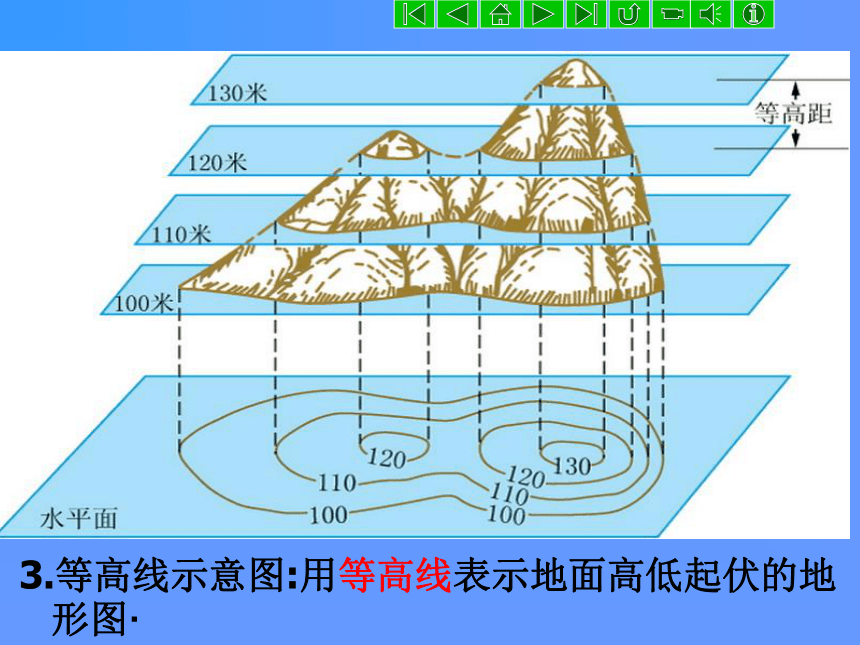

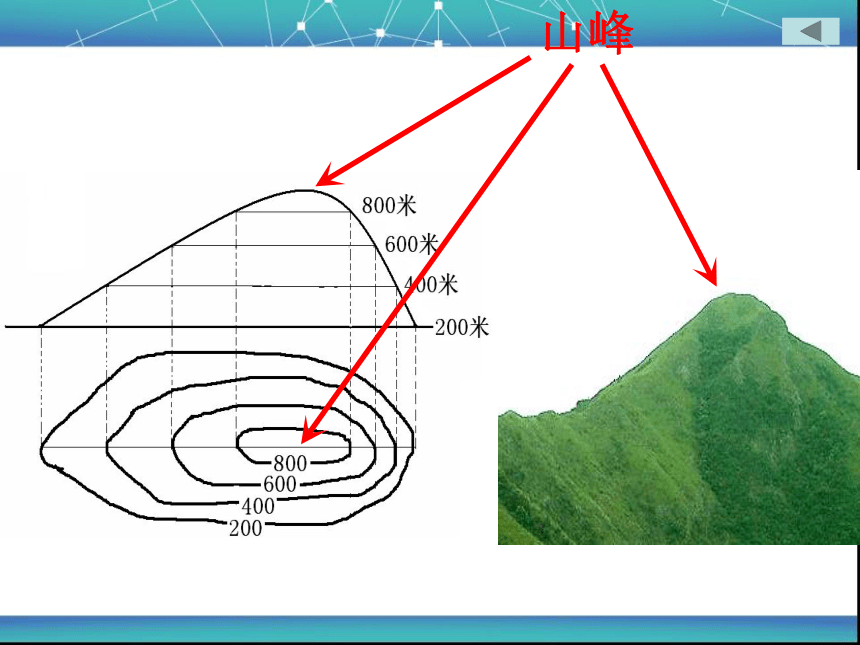

3.等高线示意图:用等高线表示地面高低起伏的地形图·4、根据山体不同部位等高线的形态可分为五种基本类型,包括：山峰、山脊、山谷、陡崖、鞍部▲等高线闭合，数值由中间向四周逐渐降低。 等高线的弯曲部分向低处凸出。等高线的弯曲部分向高处凸出。 两个山峰之间的低地。 等高线重叠在一起。 5.几种基本地形部位的判读山峰山脊山谷学习区分山脊和山谷：4040等高线向低处弯曲为山脊
( 凸低为脊 )等高线向高处弯曲为山谷
( 凸高为谷 )
鞍部陡崖山顶等高线稀疏缓 坡 等高线密集陡坡结论：等高线密集，坡度越陡等高线越疏，坡度越缓6、等高线的稀疏与坡度的关系小结：山顶—山脊—鞍部—山谷—陡崖—等高线闭合，数值中间高四周低。 等高线弯曲部分由高处向低处凸。 等高线弯曲部分由低处向高处凸 位于两山顶之间的部位。 多条等高线重合的地方。 第四节 地形图的判读
——分层设色+地形剖面图第一章 地球和地图三种方法：等高线地形图
分层设色地形图
地形剖面图二、分层设色地形图1、定义：
在绘有等高线和等深线的地形图上，把不同高度和深度的范围，着上不同的颜色（海洋则着上深浅不同的蓝色），可以一目了然地看到地表的高低形态和海底的起伏状况，这种地图叫分层设色地形图。2、在分层设色地形图地形类型的识别： 资源评价 P36 信息链接
地形图上的
绿色表示平原；
蓝色表示海洋；
黄色表示低山丘陵；
褐色表示高山；
白色表示雪线以上。你所发现的是：高 原 海拔在500米以上，面积较大，外围较陡、内部起伏较为和缓。平 原 海拔在200米以下、宽广平坦。山 地
海拔在500米以上、崎岖不平、具有耸立的山峰、陡峭的山坡。 丘 陵 海拔在200～500米之间、起伏较大。盆 地 四周高、中间低。五种基本地形特征高原平原丘陵山地面平边陡低而平低而缓高而陡图解五种地形盆地：周高中低高原盆地平原丘陵山地二、地形剖面图1、等高线地形图
2、地势的起伏 坡度的陡缓第一步：找出剖面线AB与等高线的交点
第二步：沿每一个交点向下做垂线，在高度表上
找到相应的点
第三步：将各点用圆滑曲线连接起来 表上找到相应的点地形图的判读一、等高线地形图
二、分层设色地形图（形象、立体感强）
1.五种地形类型：山地、高原、盆地、丘陵和平原
2.设色原则：越高越暗（绿色-平原，蓝色-海洋，黄色-丘陵、高原，棕褐色-高山）
三、地形剖面图（直观）-200m-100m0m100m200m300m300m200m100m0m100m200m等高线等深线最高处>300m最低处<-300m三、地形剖面图
