课件38张PPT。光的折射 一、课前复习1、光的直线传播（1）光在同种均匀介质中_____传播
（2）光线：用带箭头的直线表示光线，直线表示光的____，
箭头表示光的________。沿直线路径方向反射光线、入射光线、法线在同一平面内
反射角等于入射角；
反射光线、入射光线分居法线两侧。
2、光的反射定律： 三线共面；二角相等；两线分居3、平面镜成像特点平面镜所成的像的大小与物体的大小相等；
像和物体到平面镜的距离相等；
像和物体的连线与镜面垂直。等大、等距、正立的虚像，物与像的连线与镜面垂直加水返回为什么？水中的筷子看起来像是被折断了？设疑自探1.什么叫光的折射？
2.光发生折射时需要的条件？
3.入射光线、法线、折射光线的关系？
4.入射角和折射角的关系？
解疑合探实验验证 光从一种介质斜射入另一种介质时，传播方向发生偏折的这种现象叫做光的折射。光源、直尺、玻璃砖、水槽实验器材：光的折射规律折射光线、入射光线、法线在同一平面内。
折射光线和入射光线分别位于法线两侧。
光从空气斜射到水或玻璃表面时，折射光线向法线靠拢，折射角小于入射角。
入射角增大，折射角也增大。
光垂直射到水或玻璃表面时，在水和玻璃中的传播方向不变。

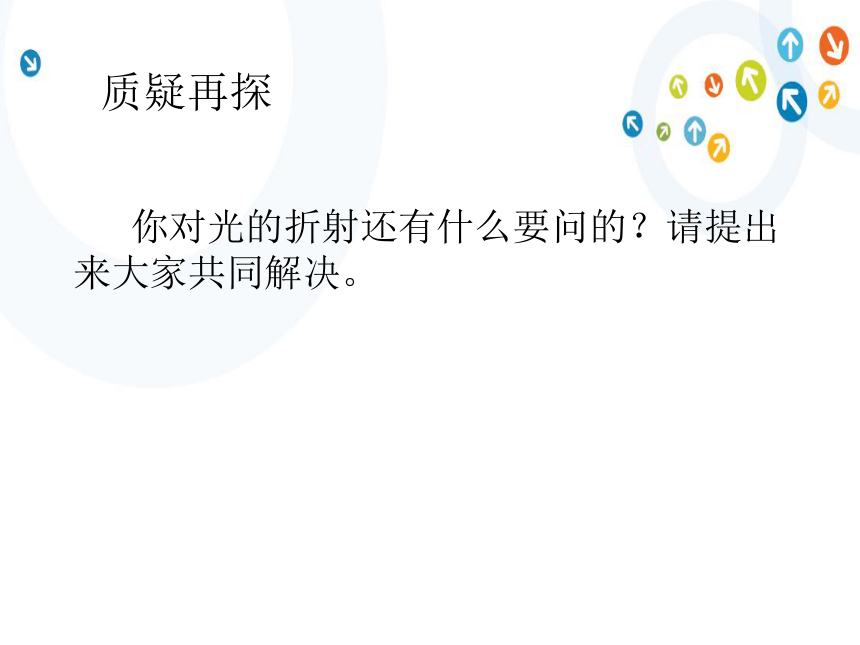

光从水中斜射入空气中，折射光线将偏离法线，折射角大于入射角。 返回折射现象的成像问题叉鱼比赛！鱼在哪里？ 因为我们看到的是鱼的虚像,真正的鱼在像的下方。怎样才能又快又准地叉到鱼？ 有经验的渔民都知道，只有瞄准鱼的下方才能把鱼叉到。质疑再探 你对光的折射还有什么要问的？请提出来大家共同解决。运用拓展（一）自编习题
利用所学的知识为你的同桌设计一道练习题，较好的推荐给老师，在全班交流。（二）预设习题
1.光从一种物质进入另一种透明物质时，它的传播方向会改变，这种现象叫做_ ????? __。
2.图6-1中，OA、OB和OC是射到空气和玻璃界面上的入射线、反射线和折射线三条光线，则____是法线，反射角为___度，折射角为___度。界面的____边是玻璃。
光的折射XX′3060右 2、有一光线斜射入水
中，下图中折射光线正确的
是 （ ）。 ABCD返回答案B 3、一束光线从空气中射入
水中，在水面上（ ）。
A、只发生反射，不发生折射。
B、只发生折射，不发生反射。
C、既发生反射，又发生折射。返回答案C小4.辨别下列光路图是否正确：
?（要求说出答案的同时，指出错误的图违背了哪些折射规律）
5、一束光线与界面成30°
角射到界面上时，发生了反射和
折射。已知反射光线与折射光线
的夹角85°，折射角为（ ).
Ａ、15° B、35°
Ｃ、45 D、60° B返回课堂小结折射面法线入射角 ir折射角90度角视觉中光线前进的方向实际中光线前进的方向入射光线 折射光线入射点空气水/玻璃加水返回生活中常见的折射现象为什么？
水中的筷子看起来像是被折断了？o返回这是为什么？看到的深度小于实际深度， 这是光的折射现象引起的。海市蜃楼现象折射面法线90度角入射点入射光线i 入射角折射角r折射光线 水/玻璃空气光从水中斜射入空气中，折射光线将偏离法线，折射角大于入射角。
折射规律怎样记？ 根据光在不同介质中的传播速度不同。 （V空气> V其他介质）空气中的角度大空气空气光怎样传播？玻璃砖返回光的折射规律光从空气斜射入玻璃或水中时，折射光线______（偏向/偏离）法线方向
光从玻璃或水斜射入空气中时，折射光线______（偏向/偏离）法线方向
光垂直射入玻璃（或水）中时，传播方向
______
光从一种介质射入另一种介质时，入射光线、折射光线和法线在______平面上。偏向偏离同一不变小 结小练：辨别下列光路图是否正确：
?（要求学生说出答案的同时，指出错误的图违背了哪些折射规律）
师：一枚硬币放在杯子底一边，两位同学一组，让其中一位同学向后退到恰好不能看见硬币为止，并保持观察位置不变，另一位同学用一根玻璃棒压住硬币，再慢慢向杯子中倒水，要求观察的同学注意产生的变化。
生：硬币好象“浮起来”又被看见了。
（学生讨论）
?
?
?
?
?
师：硬币真的浮起来了吗？一位同学不是用玻璃棒压着呢！你能用我们今天所学的光的折射知识解释吗？
反馈检测：
1.光从一种物质进入另一种透明物质时，它的传播方向会改变，这种现象叫做_ ????? __。
2.图6-1中，OA、OB和OC是射到空气和玻璃界面上的入射线、反射线和折射线三条光线，则____是法线，反射角为___度，折射角为___度。界面的____边是玻璃。
光的折射XX′3060右3.如图6-2所示，从位于空气中的点光源S发出的光线射到水面上，照亮的水中的P点PO1S，PO2S，PO3S的三条图线中的传播，正确的是______。
PO3S4.孩子在湖边观鱼（图6-3），这条鱼实际在C点处，但孩子看见鱼是在D点处。则小孩这样看的结果是因为从水下发射的光发生了_________，所看的是鱼的___像，（填实像或虚像），光是从_________________________（空气中射到水中或水中射到空气中），鱼的反射光线折射时______（靠近或偏离）法线，小孩看到鱼的水平距离比实际距离__ ??? ___，小孩看到鱼的深度比鱼所在的实际深度
______，由于折射使孩子感到好像鱼的真实位置______（改变了或没改变）。
折射虚空气中射到水中偏离远浅没改变 5、有一光线斜射入水
中，下图中折射光线正确的
是（ ）。 ABCD返回答案B 6、一束光线从空气中射入
水中，在水面上（ ）。
A、只发生反射，不发生折射。
B、只发生折射，不发生反射。
C、既发生反射，又发生折射。返回答案C 7、一束光线与界面成30°
角射到界面上时，发生了反射和
折射。已知反射光线与折射光线
的夹角85°，折射角为（ ).
Ａ、15° B、35°
Ｃ、45 D、60° B返回αγB空气水入射光线与光的折射有关的几个术语AO折射光线OB法线NN/入射角折射角∠α∠γ
（2）光线：用带箭头的直线表示光线，直线表示光的____，
箭头表示光的________。沿直线路径方向反射光线、入射光线、法线在同一平面内
反射角等于入射角；
反射光线、入射光线分居法线两侧。
2、光的反射定律： 三线共面；二角相等；两线分居3、平面镜成像特点平面镜所成的像的大小与物体的大小相等；
像和物体到平面镜的距离相等；
像和物体的连线与镜面垂直。等大、等距、正立的虚像，物与像的连线与镜面垂直加水返回为什么？水中的筷子看起来像是被折断了？设疑自探1.什么叫光的折射？
2.光发生折射时需要的条件？
3.入射光线、法线、折射光线的关系？
4.入射角和折射角的关系？
解疑合探实验验证 光从一种介质斜射入另一种介质时，传播方向发生偏折的这种现象叫做光的折射。光源、直尺、玻璃砖、水槽实验器材：光的折射规律折射光线、入射光线、法线在同一平面内。
折射光线和入射光线分别位于法线两侧。
光从空气斜射到水或玻璃表面时，折射光线向法线靠拢，折射角小于入射角。
入射角增大，折射角也增大。
光垂直射到水或玻璃表面时，在水和玻璃中的传播方向不变。
光从水中斜射入空气中，折射光线将偏离法线，折射角大于入射角。 返回折射现象的成像问题叉鱼比赛！鱼在哪里？ 因为我们看到的是鱼的虚像,真正的鱼在像的下方。怎样才能又快又准地叉到鱼？ 有经验的渔民都知道，只有瞄准鱼的下方才能把鱼叉到。质疑再探 你对光的折射还有什么要问的？请提出来大家共同解决。运用拓展（一）自编习题
利用所学的知识为你的同桌设计一道练习题，较好的推荐给老师，在全班交流。（二）预设习题
1.光从一种物质进入另一种透明物质时，它的传播方向会改变，这种现象叫做_ ????? __。
2.图6-1中，OA、OB和OC是射到空气和玻璃界面上的入射线、反射线和折射线三条光线，则____是法线，反射角为___度，折射角为___度。界面的____边是玻璃。
光的折射XX′3060右 2、有一光线斜射入水
中，下图中折射光线正确的
是 （ ）。 ABCD返回答案B 3、一束光线从空气中射入
水中，在水面上（ ）。
A、只发生反射，不发生折射。
B、只发生折射，不发生反射。
C、既发生反射，又发生折射。返回答案C小4.辨别下列光路图是否正确：
?（要求说出答案的同时，指出错误的图违背了哪些折射规律）
5、一束光线与界面成30°
角射到界面上时，发生了反射和
折射。已知反射光线与折射光线
的夹角85°，折射角为（ ).
Ａ、15° B、35°
Ｃ、45 D、60° B返回课堂小结折射面法线入射角 ir折射角90度角视觉中光线前进的方向实际中光线前进的方向入射光线 折射光线入射点空气水/玻璃加水返回生活中常见的折射现象为什么？
水中的筷子看起来像是被折断了？o返回这是为什么？看到的深度小于实际深度， 这是光的折射现象引起的。海市蜃楼现象折射面法线90度角入射点入射光线i 入射角折射角r折射光线 水/玻璃空气光从水中斜射入空气中，折射光线将偏离法线，折射角大于入射角。
折射规律怎样记？ 根据光在不同介质中的传播速度不同。 （V空气> V其他介质）空气中的角度大空气空气光怎样传播？玻璃砖返回光的折射规律光从空气斜射入玻璃或水中时，折射光线______（偏向/偏离）法线方向
光从玻璃或水斜射入空气中时，折射光线______（偏向/偏离）法线方向
光垂直射入玻璃（或水）中时，传播方向
______
光从一种介质射入另一种介质时，入射光线、折射光线和法线在______平面上。偏向偏离同一不变小 结小练：辨别下列光路图是否正确：
?（要求学生说出答案的同时，指出错误的图违背了哪些折射规律）
师：一枚硬币放在杯子底一边，两位同学一组，让其中一位同学向后退到恰好不能看见硬币为止，并保持观察位置不变，另一位同学用一根玻璃棒压住硬币，再慢慢向杯子中倒水，要求观察的同学注意产生的变化。
生：硬币好象“浮起来”又被看见了。
（学生讨论）
?
?
?
?
?
师：硬币真的浮起来了吗？一位同学不是用玻璃棒压着呢！你能用我们今天所学的光的折射知识解释吗？
反馈检测：
1.光从一种物质进入另一种透明物质时，它的传播方向会改变，这种现象叫做_ ????? __。
2.图6-1中，OA、OB和OC是射到空气和玻璃界面上的入射线、反射线和折射线三条光线，则____是法线，反射角为___度，折射角为___度。界面的____边是玻璃。
光的折射XX′3060右3.如图6-2所示，从位于空气中的点光源S发出的光线射到水面上，照亮的水中的P点PO1S，PO2S，PO3S的三条图线中的传播，正确的是______。
PO3S4.孩子在湖边观鱼（图6-3），这条鱼实际在C点处，但孩子看见鱼是在D点处。则小孩这样看的结果是因为从水下发射的光发生了_________，所看的是鱼的___像，（填实像或虚像），光是从_________________________（空气中射到水中或水中射到空气中），鱼的反射光线折射时______（靠近或偏离）法线，小孩看到鱼的水平距离比实际距离__ ??? ___，小孩看到鱼的深度比鱼所在的实际深度
______，由于折射使孩子感到好像鱼的真实位置______（改变了或没改变）。
折射虚空气中射到水中偏离远浅没改变 5、有一光线斜射入水
中，下图中折射光线正确的
是（ ）。 ABCD返回答案B 6、一束光线从空气中射入
水中，在水面上（ ）。
A、只发生反射，不发生折射。
B、只发生折射，不发生反射。
C、既发生反射，又发生折射。返回答案C 7、一束光线与界面成30°
角射到界面上时，发生了反射和
折射。已知反射光线与折射光线
的夹角85°，折射角为（ ).
Ａ、15° B、35°
Ｃ、45 D、60° B返回αγB空气水入射光线与光的折射有关的几个术语AO折射光线OB法线NN/入射角折射角∠α∠γ
