粤沪版八下物理 6.5 探究杠杆的平衡条件 课件 (45张PPT)

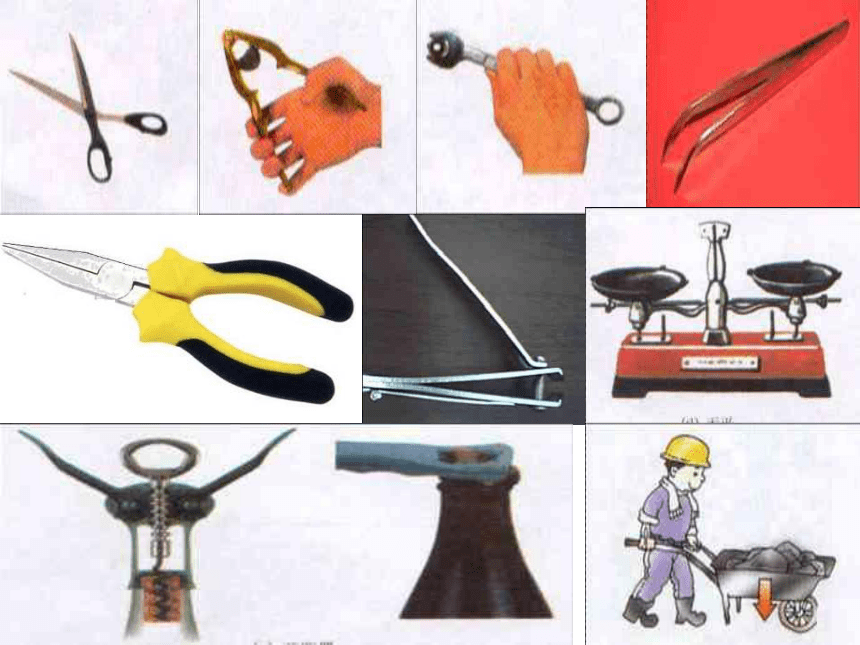

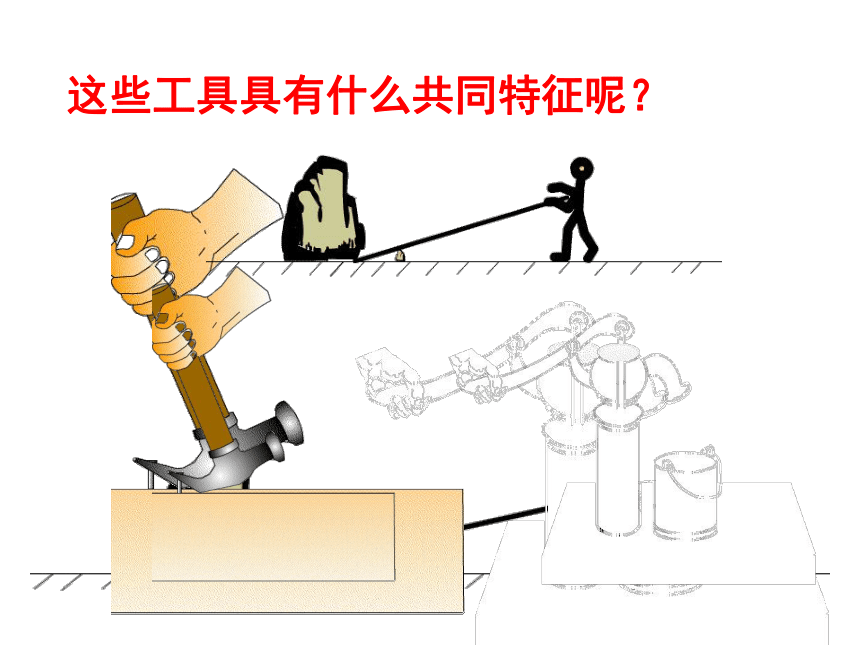

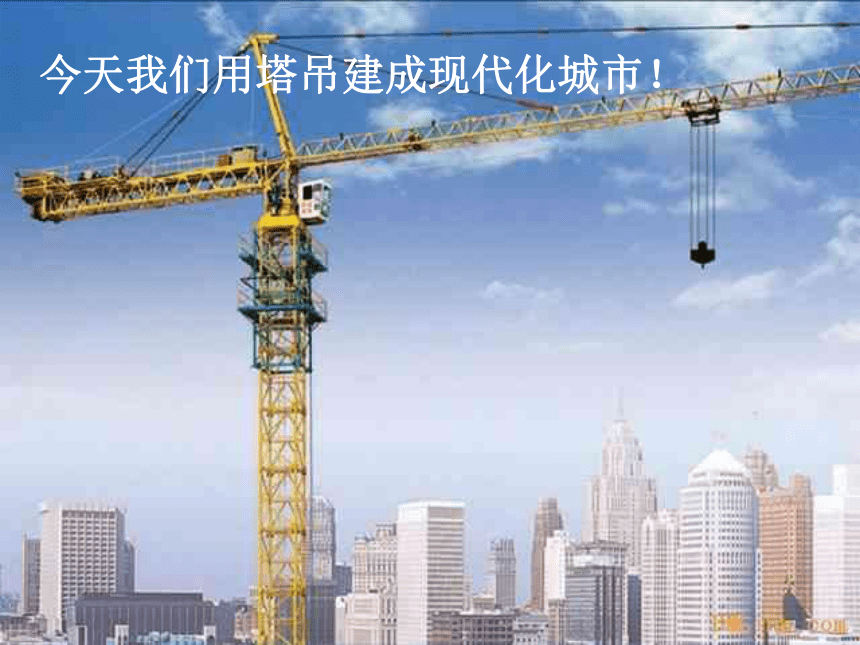

课件45张PPT。6.5 探究杠杆的平衡条件金字塔? 埃及金字塔是世界七大奇迹之一。其中法老胡夫的陵墓最大，建于公元前二十七世纪，高146.5米，相当于40层楼高，由230万块重约2.5吨的大石块叠成，最大的一块重约16 吨，全部工程历时30余年。古埃及人用什么工具创造了这一奇迹？人们生产、生活中用到了下列的工具今天我们用塔吊建成现代化城市！这些工具具有什么共同特征呢？ 注意：硬棒可以是直,也可以是弯曲的,即杠杆可以是各种各样的形状.定义： 物理学中,把能绕某一固定点转动的硬棒(直棒或曲棒）,叫做杠杆。蹊跷板及上面列举的生产工具都是杠杆。1、受力的作用；
2、绕固定点转动；

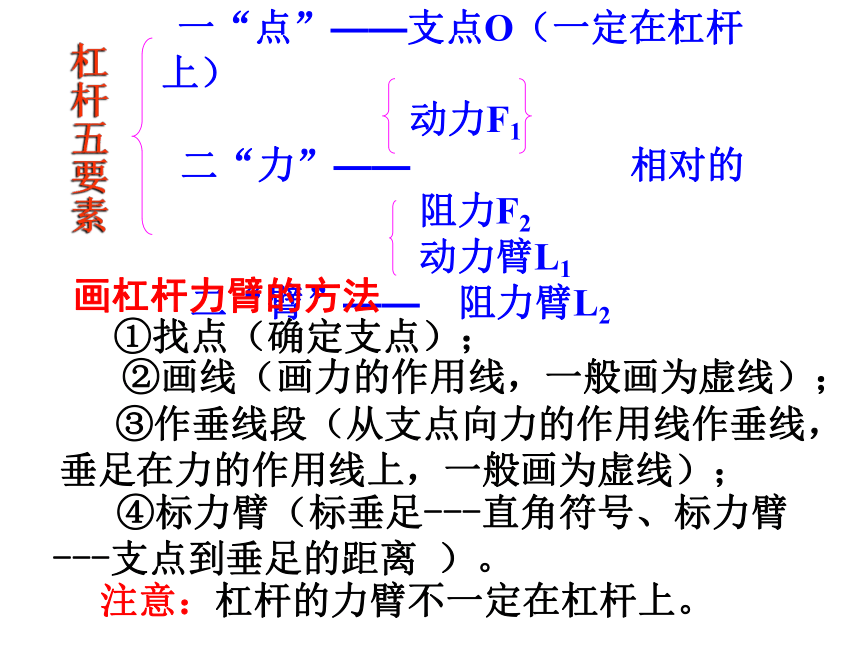

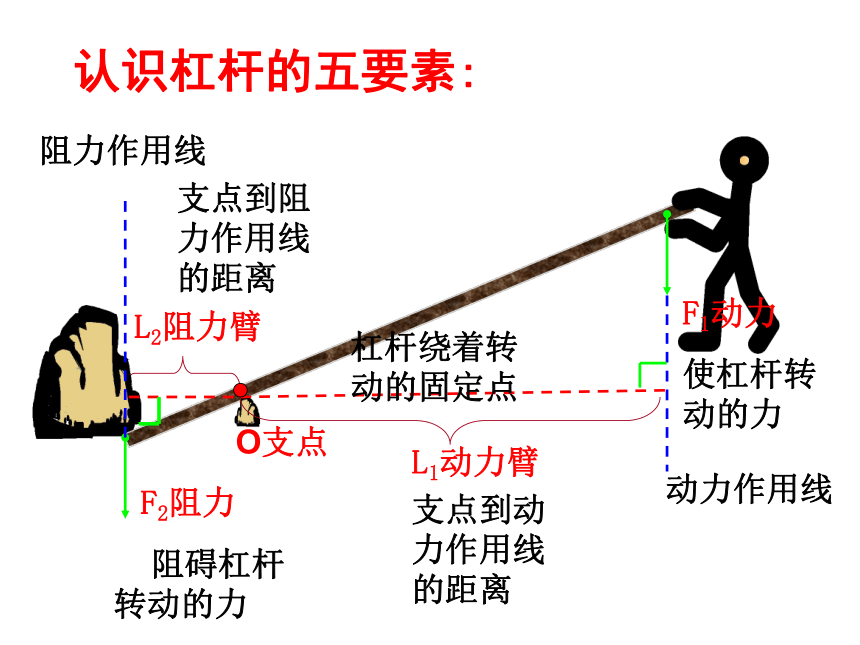

3、比较坚硬。共同特征一、认识杠杆F2阻力L1动力臂L2阻力臂动力作用线阻力作用线O支点杠杆绕着转动的固定点使杠杆转动的力 阻碍杠杆转动的力支点到动力作用线的距离支点到阻力作用线的距离F1动力认识杠杆的五要素: 一“点”——支点O（一定在杠杆上）
动力F1
二“力”—— 相对的
阻力F2
动力臂L1

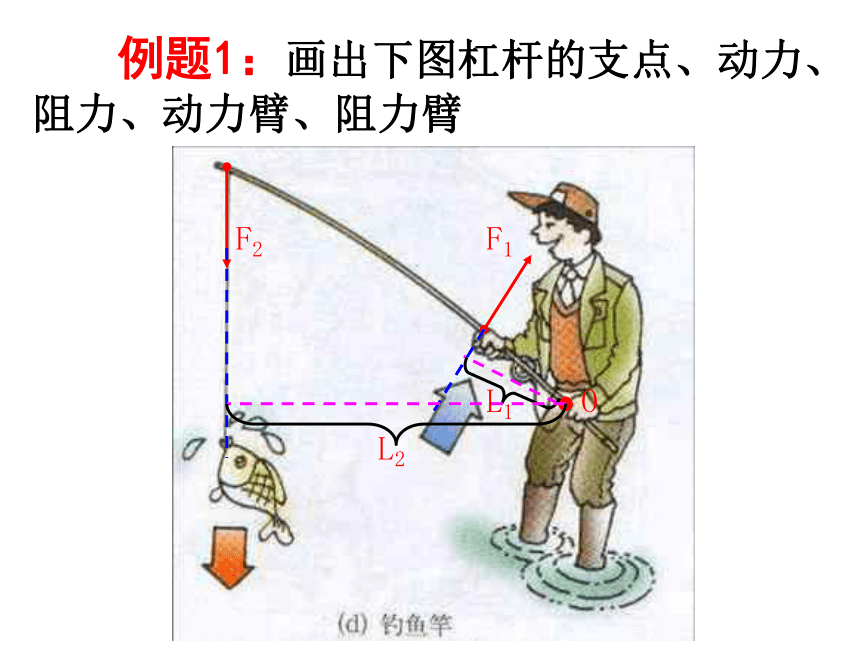

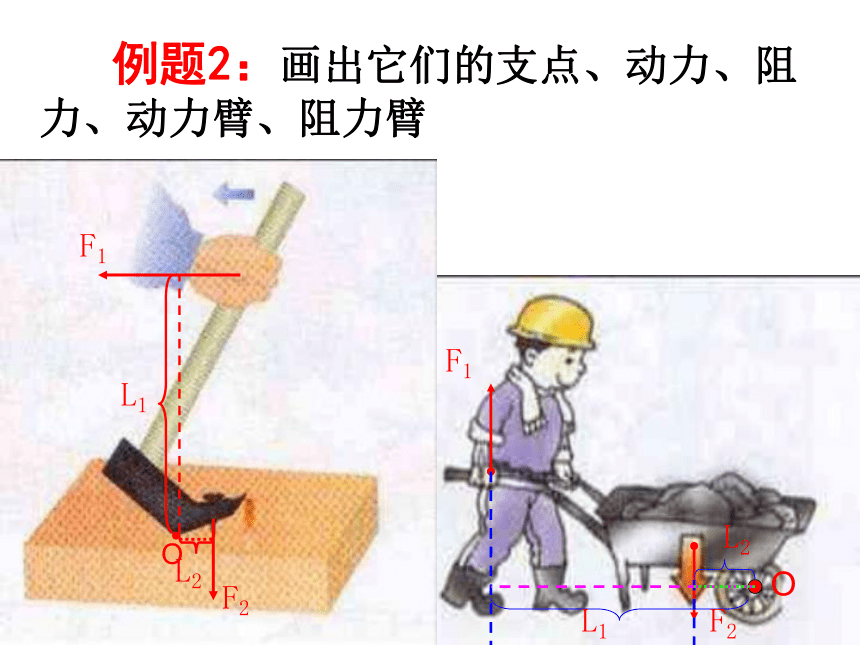

二“臂”—— 阻力臂L2杠杆五要素注意：杠杆的力臂不一定在杠杆上。画杠杆力臂的方法①找点（确定支点）；②画线（画力的作用线，一般画为虚线）； ③作垂线段（从支点向力的作用线作垂线，垂足在力的作用线上，一般画为虚线）； ④标力臂（标垂足---直角符号、标力臂---支点到垂足的距离 ）。 例题1：画出下图杠杆的支点、动力、阻力、动力臂、阻力臂F1F2L1L2O 例题2：画出它们的支点、动力、阻力、动力臂、阻力臂F1F2L1L2OO F2F1L1L2oF1F2L2.l1F1l2F2Ｏ杠杆的平衡 当杠杆在动力和阻力的作用下，保持静止状态或匀速转动状态，我们就说杠杆处于平衡。二、探究蹊跷板中的道理 怎样才能使这些工具平衡呢？让我们从跷跷板开始进行探究。跷跷板的简化装置： 为了便于探究跷跷板怎样才能平衡，可以对它进行简化。 用带有等分刻度的均质木尺代替跷跷板，用钩码代替人。活动1：探究杠杆的平衡条件F1F2o作出杠杆的五要素1 提出问题： 杠杆平衡时，动力、动力臂、阻力、阻力臂之间存在着怎样的关系？2 猜想与假设：假设一：F1+L1=F2+L2假设二：F1–L1=F2–L2假设三：F1/L1=F2/L2假设四：F1 · L1=F2 · L23 制定计划与设计实验杠杆、钩码、弹簧测力计、铁架台器材:测量的物理量:力的大小力臂的长度 （2） A、B两图中的杠杆处于静止状态，实验时采用哪幅图？为什么？讨论： 实验时，使杠杆在水平位置平衡，便于在杠杆上直接读出或量出力臂的大小。 （1）杠杆两端装置两只可调节的螺母，能起什么作用?调节杠杆自身的平衡.实验步骤：1.调节平衡螺母使杠杆在水平位置平衡。 2.在杠杆的左侧一个位置挂上适量的钩码，记录此位置，同时在右侧挂上适量的钩码，移动此钩码的位置使杠杆在水平位置平衡，记录此位置。 3.改变钩码数量或位置，重复上面的步骤，得出三组数据。 1、在实验前要通过调节杠杆两端的平衡螺母，使杠杆在水平位置平衡。 2、挂钩码后，不能再移动平衡螺母，只能通过移动钩码的位置使杠杆平衡。 3、读数时，杠杆仍要求是处于水平平衡状态，以便直接读出力臂的长度。实验注意事项4 进行实验与收集数据20.1530.10 50.08100.04100.05 50.10实验数据记录动力χ动力臂＝阻力χ阻力臂5 分析论证、得出结论F1·L1=F2·L2或杠杆的平衡条件：Ｌ1Ｆ２总之,杠杆的平衡条件是F1 · L1 = F2 · L2交流与合作 你的实验结论与你的假设一致吗?你的结论是什么?如何用弹簧测力计将下面杠杆调平衡？？F3F2 F4F1拉一拉哪个方向用力时更省力？ 例题：如上图中的大人重750N，小女孩重250N，当大人坐在与跷跷板的转轴距离0.5m处，小女孩应该坐在哪里才能使跷跷板平衡？已知：F2=750N，L2=0.5m，F1=250N
求：L1=？解：根据杠杆平衡条件F1L1=F2L2，得
L1=F2L2/F1=750NX0.5m÷250N=1.5m
答：小女孩应该坐在离转轴1.5m处。你能说出“小小秤砣压千斤”的道理吗? 你知道拧松生锈的螺帽要用一段水管套在板手柄上的道理吗?理发剪刀和铁匠用的剪刀有何区别?三、杠杆的作用 阿基米德是古希腊伟大的科学家，他有句名言：“给我一个支点，我可以撬动地球。”阿基米德说这句话的理论根据是什么？交流与合作根据杠杆的平衡条件：F1·L1=F2·L2①当L1>L2　时， F1F2(动力>阻力)③当L1=L2　时，F1=F2(动力=阻力) 做出P27页图6-42中各器具的力臂，并根据力臂的关系判断为何种杠杆。活动2：认识生活中的杠杆省力杠杆：它们有何共同特点？（动力臂 〉阻力臂）费力杠杆它们有何共同特点？（动力臂〈阻力臂）F2F1动力臂l1阻力臂l2动力臂=阻力臂等臂杠杆天平是等臂杠杆的典型应用请对下列器具应用的杠杆进行分类：等臂杠杆费力杠杆费力杠杆省力杠杆费力杠杆省力杠杆费力杠杆省力杠杆费力杠杆省力杠杆费力杠杆 思考：什么情况下，人们会选用费力杠杆？使用费力杠杆有什么好处？ 当阻力比较小时，人们会选用费力杠杆。使用费力杠杆会省距离，很方便。省力费距离省距离费力既不省力也不省距离生物体内的杠杆 生活·物理·社会画出图中作用在A点最小的力的方向 。 FAB ①使用杠杆时，要使动力最小，必须动力臂最长。思维拓展杠杆“最小力”的作法 ②最长力臂的确定：A.把支点和力的作用点相连作为最长力臂；B.在滚动圆柱体时，把支点和圆心相连构成的直径作为最长力臂；C.对于长方体来说，对角线为最长力臂。支点在中间，两个力方向大致相同，支点在一边，两个力方向大致相反 3.各式各样的剪刀都是一对杠杆．要剪开较硬的物体，使用哪种剪刀最合适?　( )A．?????B．????C．????D．√3:1B1.判断：动力和阻力可以人为规定。（ ） 2.把重为4N和12N的物体分别挂在杠杆的两端,杠杆平衡时, 两力臂长之比是＿＿＿＿课堂练习 4.要使右图杠杆保持平衡,最省力的方向是( )ABCDoA 5．在“研究杠杆平衡条件”实验中（1）实验前出现图甲所示情况，为了使杠杆在水平位置平衡，应将杠杆左端的螺母向　　调（填“左”或“右”）（2）实验过程中出现图乙所示情况，为了使杠杆在水平位置平衡，这时应将右边的钩码向　　（填“左”或“右”）移动　　　格（3）图乙中杠杆水平平衡后，在杠杆左右两边钩码下同时加一个相同的钩码，这时杠杆将　 （填“保持水平”、“顺时针转动”或“逆时针转动”） 6.如图是铁道检修工用的道钉撬，有关尺寸见图。若在 A点竖直向下 作用200牛的力，道钉撬对道钉会产生多大
的力？如果还不能
将道钉撬出，在保
持手的作用力大小
和作用点不变的情
况下，采用什么方
法可增大道钉撬
对道钉的作用力？OAF1F21.2米200牛6厘米
