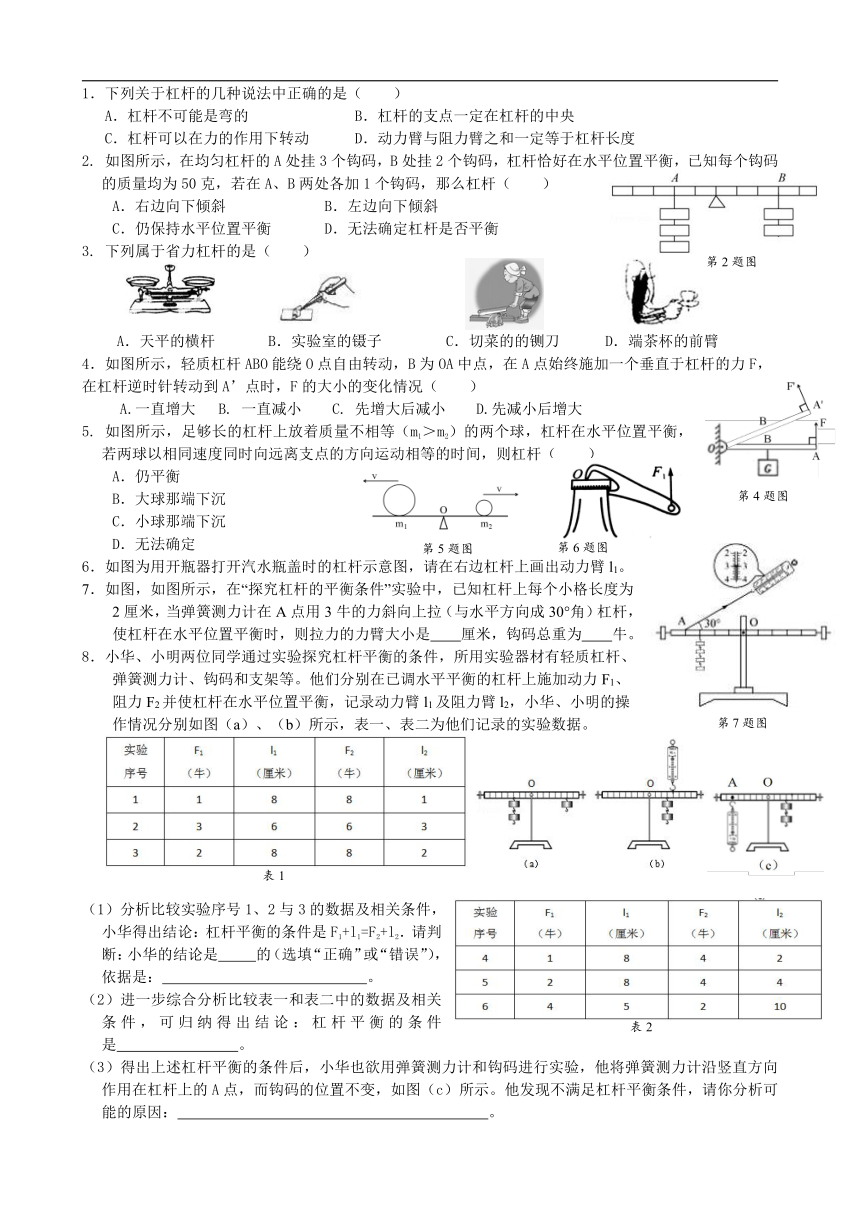

第4节 简单机械（杠杆练习）（无答案）

1．下列关于杠杆的几种说法中正确的是（　　）
A．杠杆不可能是弯的 B．杠杆的支点一定在杠杆的中央
C．杠杆可以在力的作用下转动 D．动力臂与阻力臂之和一定等于杠杆长度
2. 如图所示，在均匀杠杆的A处挂3个钩码，B处挂2个钩码，杠杆恰好在水平位置平衡，已知每个钩码的质量均为50克，若在A、B两处各加1个钩码，那么杠杆（　　）
A．右边向下倾斜 B．左边向下倾斜
C．仍保持水平位置平衡 D．无法确定杠杆是否平衡
3. 下列属于省力杠杆的是（　　）



A．天平的横杆 B．实验室的镊子 C．切菜的的铡刀 D．端茶杯的前臂
4．如图所示，轻质杠杆ABO能绕O点自由转动，B为OA中点，在A点始终施加一个垂直于杠杆的力F，在杠杆逆时针转动到A’点时，F的大小的变化情况（　　）
A.一直增大 B. 一直减小 C. 先增大后减小 D.先减小后增大
5. 如图所示，足够长的杠杆上放着质量不相等（m1＞m2）的两个球，杠杆在水平位置平衡，若两球以相同速度同时向远离支点的方向运动相等的时间，则杠杆（　　）
A．仍平衡
B．大球那端下沉
C．小球那端下沉
D．无法确定
如图为用开瓶器打开汽水瓶盖时的杠杆示意图，请在右边杠杆上画出动力臂l1。
如图，如图所示，在“探究杠杆的平衡条件”实验中，已知杠杆上每个小格长度为
2厘米，当弹簧测力计在A点用3牛的力斜向上拉（与水平方向成30°角）杠杆，
使杠杆在水平位置平衡时，则拉力的力臂大小是　　厘米，钩码总重为　　牛。
小华、小明两位同学通过实验探究杠杆平衡的条件，所用实验器材有轻质杠杆、
弹簧测力计、钩码和支架等。他们分别在已调水平平衡的杠杆上施加动力F1、
阻力F2并使杠杆在水平位置平衡，记录动力臂l1及阻力臂l2，小华、小明的操
作情况分别如图（a）、（b）所示，表一、表二为他们记录的实验数据。


（1）分析比较实验序号1、2与3的数据及相关条件，小华得出结论：杠杆平衡的条件是F1+l1=F2+l2．请判断：小华的结论是　 　的（选填“正确”或“错误”），依据是：　 　。
（2）进一步综合分析比较表一和表二中的数据及相关条件，可归纳得出结论：杠杆平衡的条件是　 　 。
（3）得出上述杠杆平衡的条件后，小华也欲用弹簧测力计和钩码进行实验，他将弹簧测力计沿竖直方向作用在杠杆上的A点，而钩码的位置不变，如图（c）所示。他发现不满足杠杆平衡条件，请你分析可能的原因：　 。
9．如图，在杠杆的两端分别挂着质量相同的铜球和锌球，这时杠杆平衡。然后将两球分别浸在稀 H2SO4 和 CuSO4 溶液中片刻，下列说法正确的是（　　）
A．左边烧杯中溶液的质量减小
B．右边烧杯中溶液的质量减小
C．取掉烧杯后，杠杆将顺时针旋转
D．取掉烧杯后，杠杆将逆时针旋转
10.如图所示，将长为1.2米的轻质木棒平放在水平方形台面上，左右两端点分别
为A、B，它们距台面边缘处的距离均为0.3米。在A端挂一个重为30牛的物体，
在B端挂一个重为G的物体。
（1）若G=30牛，台面受到木棒的压力为_____牛。
（2）若要使木棒右端下沉，B端挂的物体至少要大于_____牛。
（3）若B端挂物体后，木棒仍在水平台面上静止，则G的取值范围为_____牛。
11. 从地面上搬 (?http:?/??/?www.21cnjy.com?/??)起重物我们的常见做法是弯腰（如图甲）或人下蹲弯曲膝盖（如图乙）把它搬起来，哪种方法不容易使腰背部肌肉受伤呢？小明利用模拟实验进行研究，他把脊柱简化为杠杆如图丙所示，脊柱可绕骶骨（轴）O转动，腰背部复杂肌肉的等效拉力F1作用在A点，其实际作用方向与脊柱夹角为12°且保持不变，搬重物拉力F2作用在肩关节B点。实验步骤如下：
① 使图丙中的杠杆与水平面的夹角α为10度，在B点挂一大钩码。
② 用测力计沿F1方向拉，使模型静止，测出拉力的大小。
③ 改变杠杠与水平面的夹角α，多次实验测得数据如下。







请回答下列问题：
（1）实验中每个角度测量三次的目的是 。
（2）对比甲、乙两种姿势，分析表中数据可得，_____（填“甲”或“乙”）图中的姿势比较正确。
结合丙图分析，请你解释杠杆与水平面的夹角α越大，测得拉力F1越小的原因

。

第2题图

第4题图

第6题图

第5题图

第7题图

表1

表2

第9题图

第10题图
