(共18张PPT)
复习导引：P154
考试说明：P163
课本：九上第3章
9 能与能源
---机械功、功率与简单机械

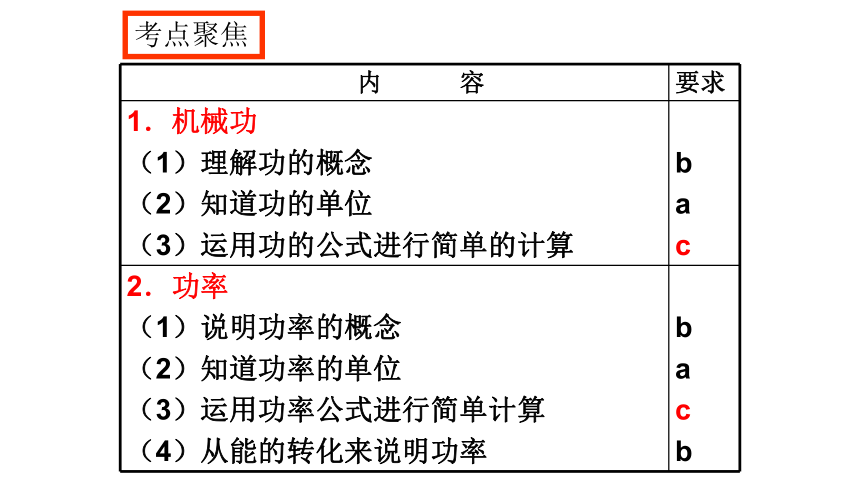

考点聚焦
内 容 要求
1．机械功
（1）理解功的概念
（2）知道功的单位
（3）运用功的公式进行简单的计算
b
a
c
2．功率
（1）说明功率的概念
（2）知道功率的单位
（3）运用功率公式进行简单计算
（4）从能的转化来说明功率
b
a
c
b
F
F
F

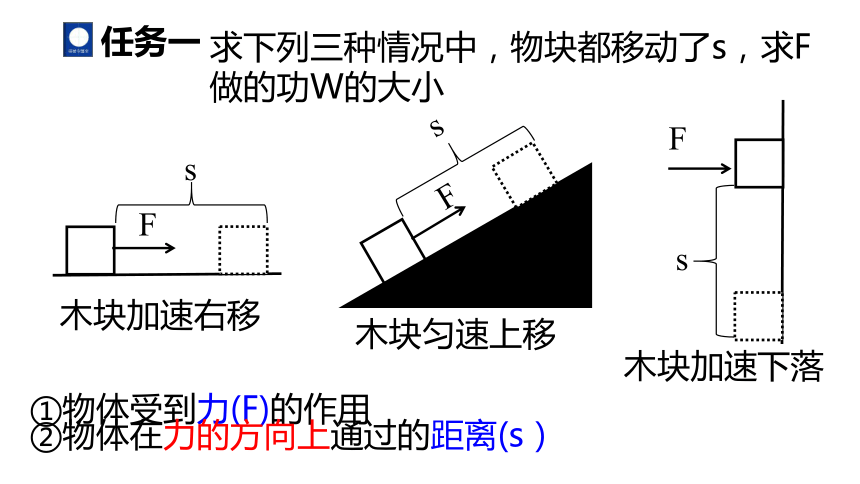

求下列三种情况中，物块都移动了s，求F做的功W的大小
s
s
s
①物体受到力(F)的作用
②物体在力的方向上通过的距离(s）
木块加速右移
木块匀速上移
木块加速下落
F

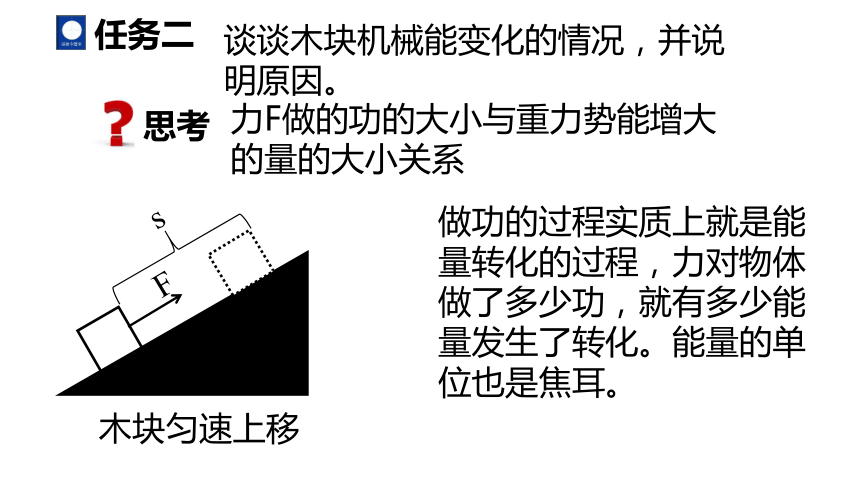

谈谈木块机械能变化的情况，并说明原因。
s
做功的过程实质上就是能量转化的过程，力对物体做了多少功，就有多少能量发生了转化。能量的单位也是焦耳。
木块匀速上移
力F做的功的大小与重力势能增大的量的大小关系
F
s
F
s

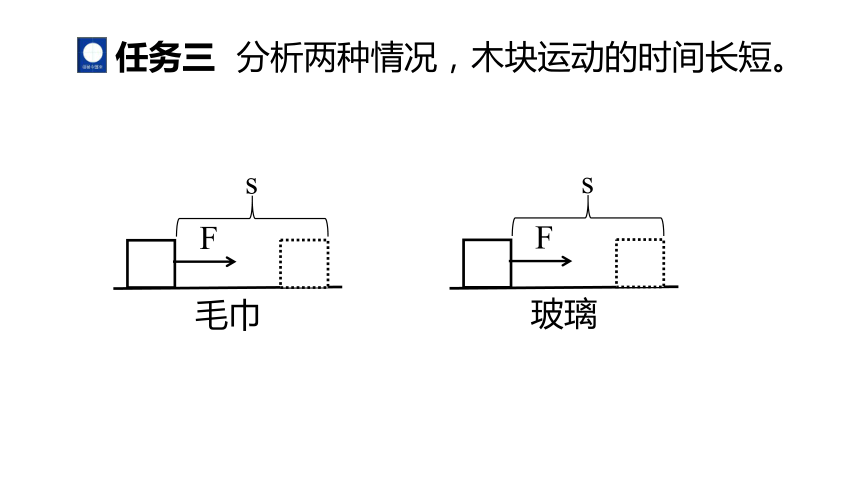

分析两种情况，木块运动的时间长短。
毛巾
玻璃

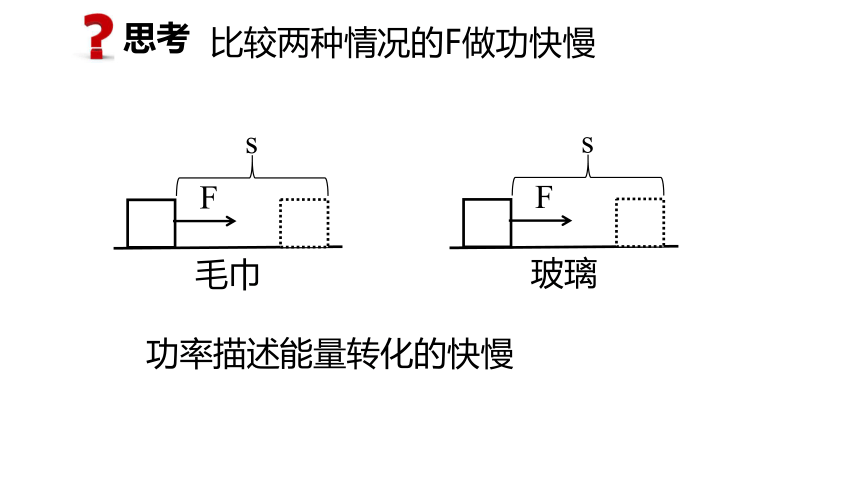

比较两种情况的F做功快慢
F
s
F
s
毛巾
玻璃
功率描述能量转化的快慢

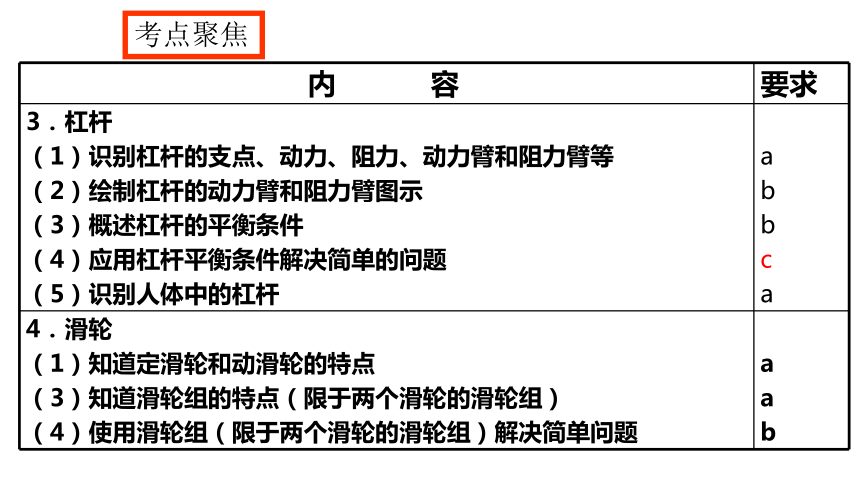

考点聚焦
内 容 要求
3．杠杆
（1）识别杠杆的支点、动力、阻力、动力臂和阻力臂等
（2）绘制杠杆的动力臂和阻力臂图示
（3）概述杠杆的平衡条件
（4）应用杠杆平衡条件解决简单的问题
（5）识别人体中的杠杆
a
b
b
c
a
4．滑轮
（1）知道定滑轮和动滑轮的特点
（3）知道滑轮组的特点（限于两个滑轮的滑轮组）
（4）使用滑轮组（限于两个滑轮的滑轮组）解决简单问题
a
a
b
施加一个力，让杠杆平衡（一个钩码质量为50克）
A
B
O
判断杠杆的转动情况，并说明理由
O
F1
F2
O
F1
F2
O
人体中的杠杆
定滑轮的特点
定滑轮的实质是一个等臂杠杆
A：支点在轴心O处。
B：动力臂l1等于阻力臂l2
优点：能改变力的方向；
缺点：不能省力。
F = G （不计摩擦），
S = h
优点：能省（G物+G滑轮）一半力；
缺点：不能改变力的方向、费一倍的距离。
动滑轮的特点
A:支点在边缘O处
B：动力臂l1为阻力臂l2的2倍。
动滑轮实质是动力臂为阻力臂2倍的杠杆。
F=
S = 2h
G总
（不计摩擦）
h
S
判断F最小的情况，并说明理由。（滑轮重为0.5G）
若重物上升了H，判断F做功最小的情况，并说明理由。（滑轮重为0.5G）
若绳子自由端在F的作用下移动了s，判断F克服重力做功最小的情况，并说明理由。（滑轮重为0.5G）
若三种情况，重物相同的速度上升，指出力F的功率最小的情况
如图所示,水平匀速拉动物体，分析弹簧秤甲、乙、物体受到地面摩擦力f的示数关系？（不计滑轮重、绳重及滑轮和绳之间的摩擦）
甲
乙
3﹒(宁波-15)如图所示，F1=4N，F2=3N，此时物体A对于地面静止，物体B以0.1m/s的速度在物体A表面向左做匀速直线运动(不计弹簧测力计、滑轮和绳子的自重及滑轮和绳子之间的摩擦)。下列说法错误的是（ ）
A．F2的功率为0.6W21cnkxtj2008
B．弹簧测力计读数为9N
C．物体A和地面之间有摩擦力
D．如果增大F2，物体A可能向左运动
D
