能与能源（电热与焦耳定律）专题复习（课件 10张PPT）

(共10张PPT)

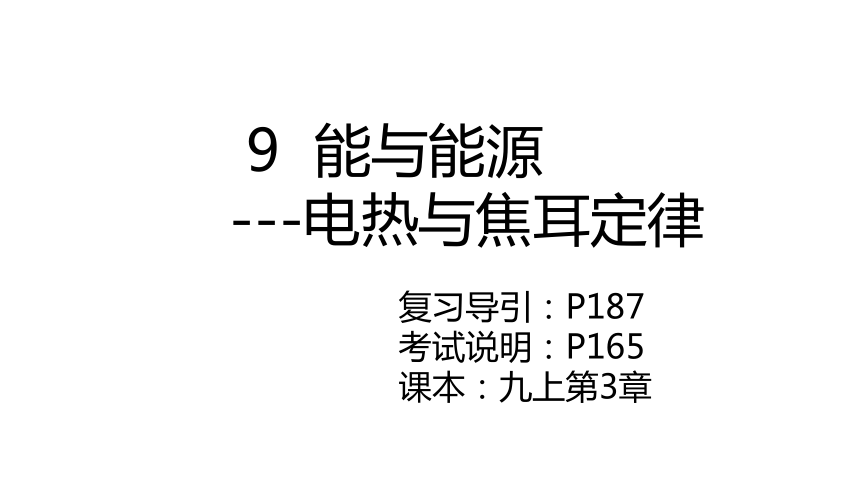

复习导引：P187
考试说明：P165
课本：九上第3章
9 能与能源
---电热与焦耳定律

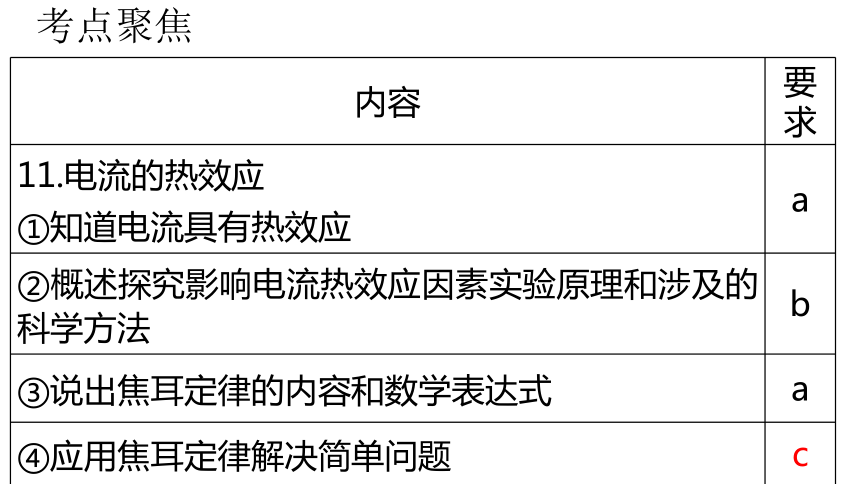

考点聚焦
内容 要求
11.电流的热效应
①知道电流具有热效应 a
②概述探究影响电流热效应因素实验原理和涉及的科学方法 b
③说出焦耳定律的内容和数学表达式 a
④应用焦耳定律解决简单问题 c

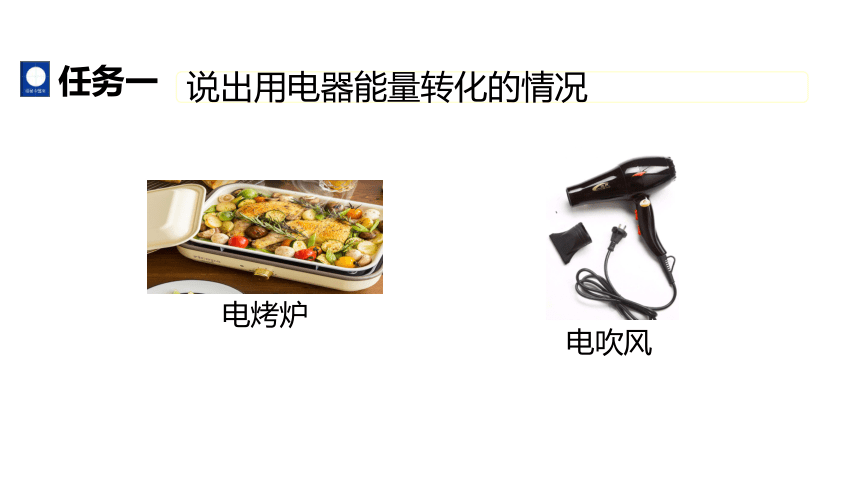

电吹风
电烤炉
说出用电器能量转化的情况
煤油

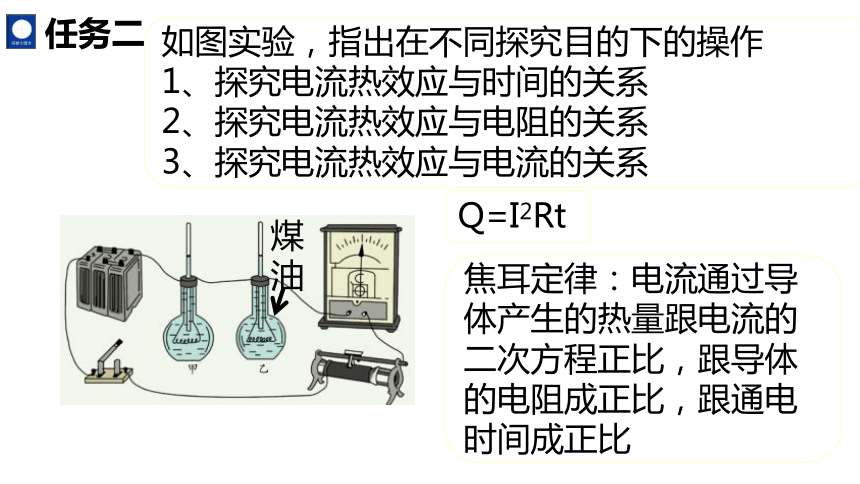

如图实验，指出在不同探究目的下的操作
1、探究电流热效应与时间的关系
2、探究电流热效应与电阻的关系
3、探究电流热效应与电流的关系
Q=I2Rt
焦耳定律：电流通过导体产生的热量跟电流的二次方程正比，跟导体的电阻成正比，跟通电时间成正比

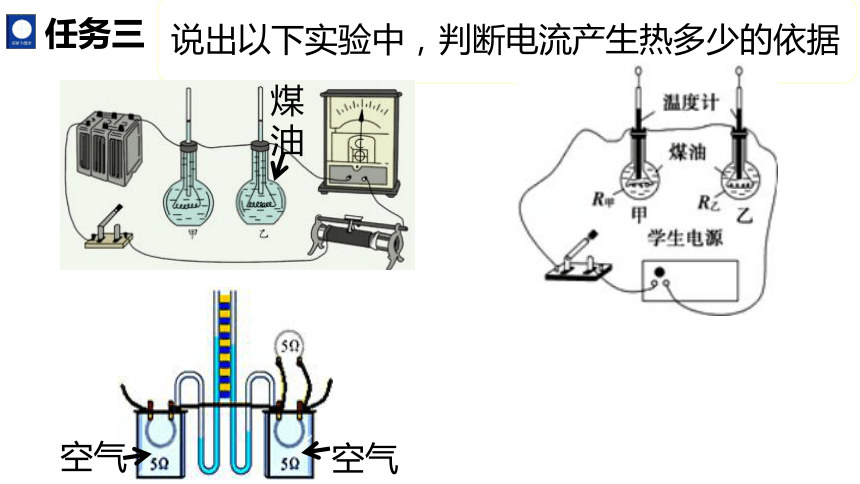

说出以下实验中，判断电流产生热多少的依据
煤油
空气
空气
改进实验，让实验现象更加明显
煤油
空气
空气
绣绣利用温度传感器研究“电流产生的热量与哪些因素有关”，如图所示，采集的实验数据如表所示。
①比较2、3两组实验，能得出的结论是: 。
②根据表中数据的规律，若换用电阻为15欧的电热丝，在初温为20℃时，通入3安的电流5分钟，末温应是 ℃。
对产生热量多少的影响，电流的影响比电阻更大
209
通电时间为5分钟
次数 电流/A 电阻/Ω 初温/℃ 末温/℃
1 1 5 20 27
2 2 5 20 48
3 1 10 20 34
4 2 10 20 76
结合“电流热效应”的相关知识，解释下列现象。
在野外，将口香糖外包装的亮光面（锡箔纸）接在电池正负极，包装纸很快就能燃烧。
用电器过载可能引发火灾
电炉丝热得发红，
而导线几乎不发热
白炽灯在不同的电压下，电阻值会不同。
解释：白炽灯通电一段时间，电阻值会先升高，之后保持不变。并且一般情况下，电压越大，电阻值越大。
10
0.2
4
