沪粤版物理九上 13.5怎样认识和测量电压 同步检测（含解析）

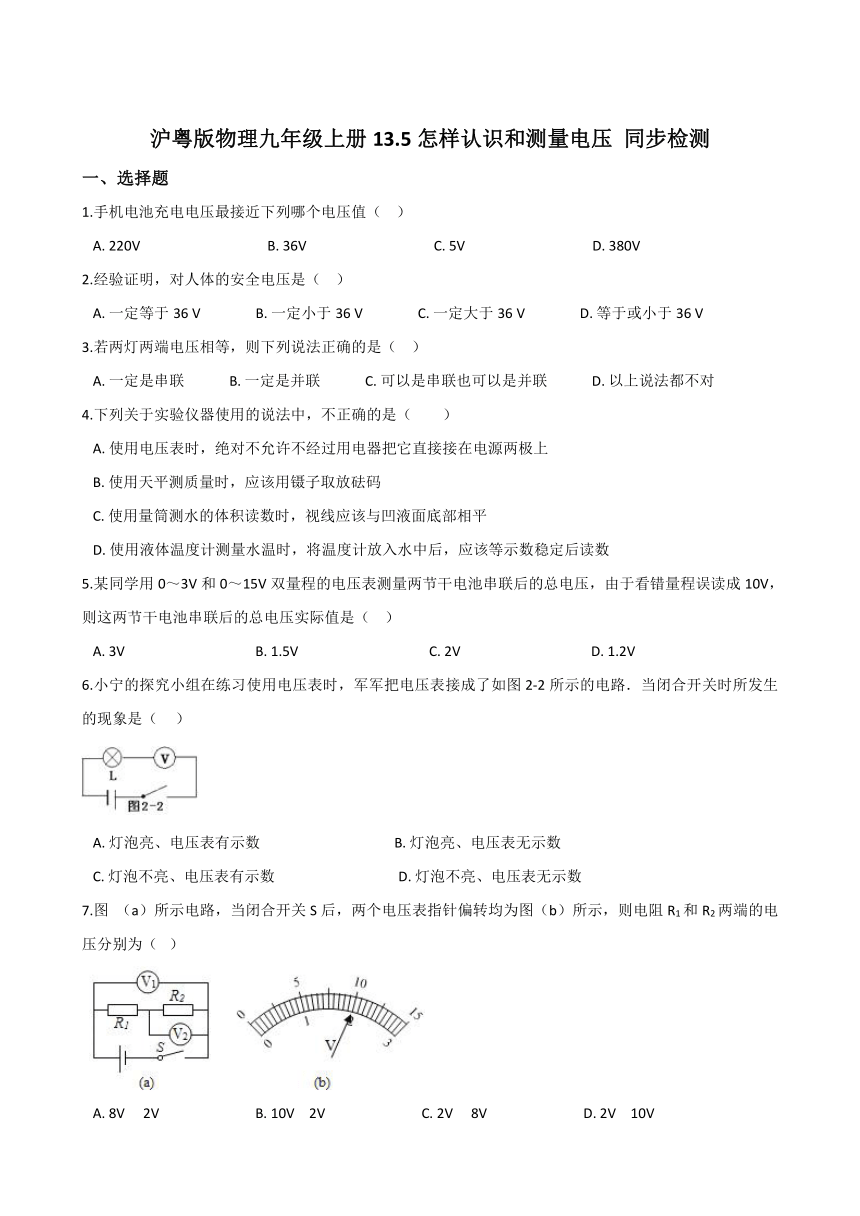

沪粤版物理九年级上册13.5怎样认识和测量电压 同步检测
一、选择题
1.手机电池充电电压最接近下列哪个电压值（?? ） ???
A.?220V?????????????????????????????????????B.?36V?????????????????????????????????????C.?5V?????????????????????????????????????D.?380V
2.经验证明，对人体的安全电压是（?? ）
A.?一定等于36 V????????????????B.?一定小于36 V????????????????C.?一定大于36 V????????????????D.?等于或小于36 V
3.若两灯两端电压相等，则下列说法正确的是（ ??）
A.?一定是串联?????????????B.?一定是并联?????????????C.?可以是串联也可以是并联?????????????D.?以上说法都不对
4.下列关于实验仪器使用的说法中，不正确的是（　　）
A.?使用电压表时，绝对不允许不经过用电器把它直接接在电源两极上B.?使用天平测质量时，应该用镊子取放砝码C.?使用量筒测水的体积读数时，视线应该与凹液面底部相平D.?使用液体温度计测量水温时，将温度计放入水中后，应该等示数稳定后读数
5.某同学用0～3V和0～15V双量程的电压表测量两节干电池串联后的总电压，由于看错量程误读成10V，则这两节干电池串联后的总电压实际值是（?? ）
A.?3V??????????????????????????????????????B.?1.5V??????????????????????????????????????C.?2V??????????????????????????????????????D.?1.2V
6.小宁的探究小组在练习使用电压表时，军军把电压表接成了如图2-2所示的电路．当闭合开关时所发生的现象是（?????）
A.?灯泡亮、电压表有示数???????????????????????????????????????B.?灯泡亮、电压表无示数C.?灯泡不亮、电压表有示数????????????????????????????????????D.?灯泡不亮、电压表无示数
7.图 （a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（? ）

A.?8V??? 2V????????????????????????????B.?10V?? 2V????????????????????????????C.?2V??? 8V????????????????????????????D.?2V?? 10V

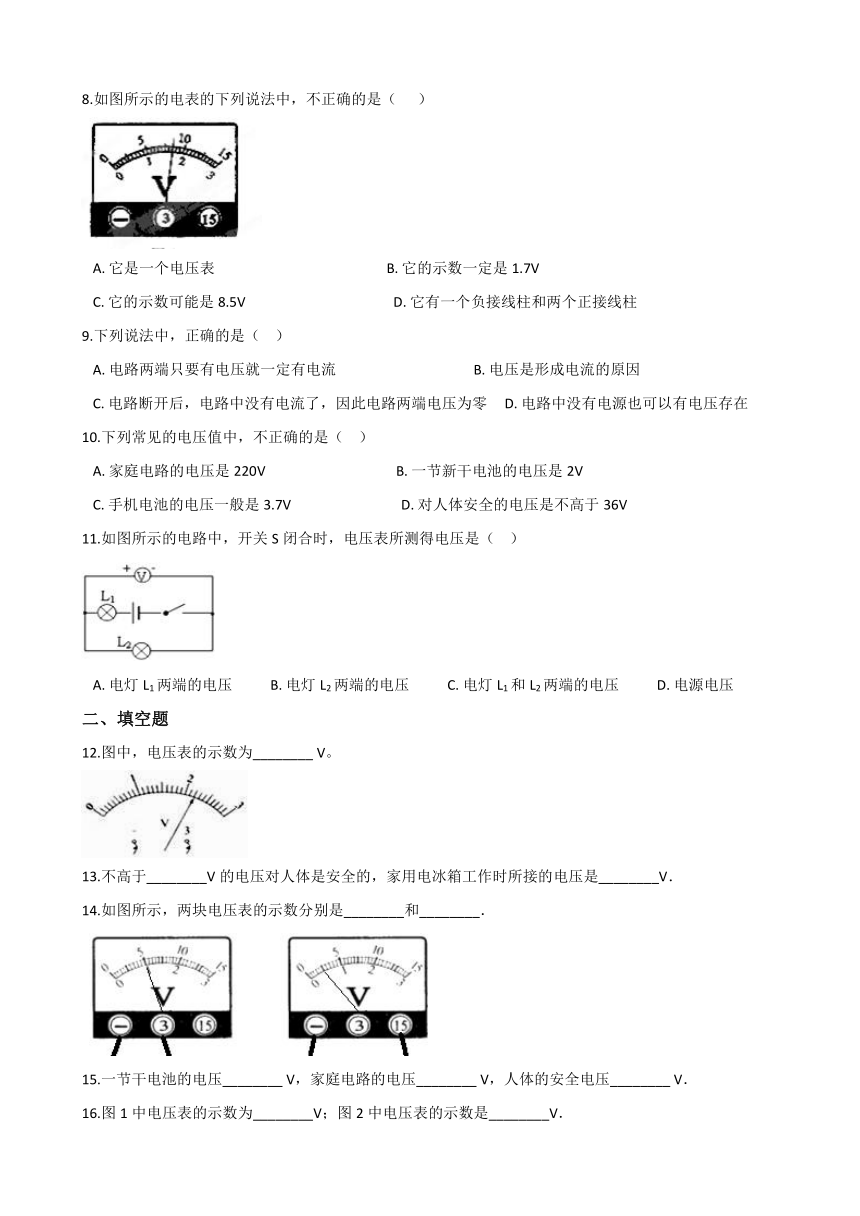

8.如图所示的电表的下列说法中，不正确的是（??????）
A.?它是一个电压表??????????????????????????????????????????????????B.?它的示数一定是1.7VC.?它的示数可能是8.5V???????????????????????????????????????????D.?它有一个负接线柱和两个正接线柱
9.下列说法中，正确的是（?? ）
A.?电路两端只要有电压就一定有电流????????????????????????????????????????B.?电压是形成电流的原因C.?电路断开后，电路中没有电流了，因此电路两端电压为零?????D.?电路中没有电源也可以有电压存在
10.下列常见的电压值中，不正确的是（?? ）
A.?家庭电路的电压是220V??????????????????????????????????????B.?一节新干电池的电压是2VC.?手机电池的电压一般是3.7V????????????????????????????????D.?对人体安全的电压是不高于36V
11.如图所示的电路中，开关S闭合时，电压表所测得电压是（?? ）
A.?电灯L1两端的电压???????????B.?电灯L2两端的电压???????????C.?电灯L1和L2两端的电压???????????D.?电源电压
二、填空题
12.图中，电压表的示数为________ V。
13.不高于________V的电压对人体是安全的，家用电冰箱工作时所接的电压是________V．
14.如图所示，两块电压表的示数分别是________和________．

15.一节干电池的电压________?V，家庭电路的电压________?V，人体的安全电压________?V．
16.图1中电压表的示数为________V；图2中电压表的示数是________V．

17.在探究串联电路的电压关系时，某同学使用的电路如图所示，他先用电压表正确的测量了灯泡L1两端的电压，为了测量灯泡L2两端的电压，他想将电压表接A点的那一段导线改接到电路中的C点，而保持接电压表B点的不动．你认为这种接法是________的（选填“正确”或“错误”）．理由是________．
18.如图所示是电压表的刻度盘，当使用最大测量值为3V的量程进行测量时，电压表的读数是________V，当使用最大测量值为15V的量程进行测量时，电压表的读数是________V．

19.如图所示，电路正常工作．当开关S由闭合到断开时，电压表V的示数将________（变大 或变小．和不变）．灯L1、L2 的亮度________．
三、解答题
20.某同学在用有两个量程的电压表（0～3V、0～15V）测一节干电池的电压时，记录的是5V．他出现错误的原因是什么？实际电压应是多少？
21.某同学在做“用电压表和电流表测灯泡的电阻”实验时，连接电路如图所示．请指出他的接线中的错误，应如何纠正？?
四、综合题
22.题图是一只电压表刻度盘的示意图，指针分别在a，b，c三个位置，则：

（1）当电压表的接线柱“+”和“3”接入电路时，Ua=________，Ub=________，Uc=________．
（2）当电压表的接线柱“+”和“15”接入电路时，U =________，U =________，U =________．
23.在如图所示电路中，电源电压为3V.当闭合开关后，V2的示数1V.求：
（1）V1的示数；
（2）L1两端的电压.

答案解析
一、选择题
1.【答案】C
【解析】 充电电压是必须高于充电限制电压的，不管是充电器或者是移动电源 ， 输出都是5V，但是在进入手机后，内部有一个压降管理模块，将充电电压降到4.2的样子，电池开始充电是快速充电 ， 因为电池本身的电压低，而充电电压高，压降大，电流就大。等手机接近充满的时候，电压接近3.7V，这个时候还用4.2充电基本就充不进去了，压降模块会自动调节，将充电电压升高到4.4-4.7V的样子，保证能将电池全部充满。故答案为：C。【分析】根据手机电池上的电压说明分析判断。
2.【答案】D
【解析】 ：经验表明，对人体安全的电压是不高于36V的，含义是：等于36V或低于36V的电压都是安全的，选项D是正确的．选项A和B错误是因为只提了一个方面，并且很绝对．大于36V的电压是不安全的，所以选项C是错误的． 故选D．【分析】作用于人体的电压低于一定数值时，在短时间内，电压对人体不会造成严重的伤害事故，我们称这种电压为安全电压．行业规定，安全电压为不高于36V．
3.【答案】C
【解析】 并联电路中，两灯泡两端电压一定相等；在串联电路中，电流相等，如果两个灯泡的电阻相等，则两个灯泡两端的电压也是相等的；C符合题意.故答案为：C.【分析】本题考查了学生对串联电路和并联电路中电压特点的理解，并联电路中，两灯泡两端电压一定相等；在串联电路中，电流相等，如果两个灯泡的电阻相等，则两个灯泡两端的电压也是相等的，根据题目条件进行分析.
4.【答案】A
【解析】 ：A、电压表内阻很大，可以直接接在电源的两极上，此时测量的是电源电压，故A错误；B、使用天平测质量时，应该用镊子取放砝码，以防砝码锈蚀，故B正确；C、使用量筒测水的体积读数时，视线应该与凹液面底部相平，故C正确；D、使用液体温度计测量水温时，将温度计放入水中后，应该等示数稳定后读数，故D正确．故选A．【分析】（1）电压表内阻很大，可以直接接在电源的两极上；（2）在使用天平时，要用镊子夹取砝码；（3）量筒读数时，视线应与凹液面的底部相平；（4）用温度计测水温时，应等温度计示数稳定后再读数．
5.【答案】C
【解析】 ：一节新干电池的电压为1.5V，两节新干电池电压为3V，误读成10V，说明量程读错了，0～3V的量程的分度值是0.1V，而0～15V的量程的分度值为0.5V，后者是前者的5倍，故这两节干电池串联后的总电压实际值是 =2V．故答案为：C．【分析】电压表0～3V的量程的分度值是0.1V，0～15V的量程的分度值为0.5V，指针在同一位置时，后者读数是前者读数的5倍 .
6.【答案】C
【解析】
【分析】电压表在使用时必须与被测用电器并联，在串联使用时，相当于断路．
【解答】由于电压表的电阻比较大，串联使用时，电路中的电流很小，灯泡不会亮，但电压表有读数，接近于电源电压．故选C．
【点评】本题考查了电压表的使用方法和它的内阻特点，是一道基础题．
7.【答案】A
【解析】 （1）由电路图知，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压；电压表V1示数大于电压表V2示数，两个电压表指针偏转角度相同，则电压表V1量程是15V，电压表V2量程是3V（2）电压表V1量程是15V，最小分度值是0.5V，由图（b）所示可知，电压表示数U1=10V；电压表V2量程是3V，最小分度值是0.1V，由图（b）所示可知，电压表示数是2.0V；则电阻R2两端的电压U2=UV2=2V，由串联电路特点知，电阻R1两端的电压U1=UV1﹣UV2=10V﹣2V=8V．故选A．【分析】（1）分析电路结构，明确各电路元件的连接方式，根据电压表所测电路确定两电压表的量程；（2）确定电压表量程、最小分度值，读出电压表的示数，由串联电路特点求出两电阻两端的电压．
8.【答案】B
【解析】【分析】电压表中间有一个“V”的符号，有三个接线柱，故有两个量程．
【解答】由于电表中的“V”，故是电压表，有三个接线柱：-、3、15，故有两个量程：0-3V、0-15，指针的位置表示电压可能是1.7V或8.5V．故选B．
【点评】本题考查了电压表的符号、量程、读数．在没有确定量程的情况下，电压表是无法正确读数的．
9.【答案】B
【解析】 ：A、虽然电压是推动自由电荷发生定向移动形成电流的原因，但是若只有电压，电路断开也不会形成电流，所以有电压不一定有电流，该选项说法不正确； B、电压是推动自由电荷发生定向移动形成电流的原因，该选项说法正确；C、电路断开后，电路中没有电流了，只要有电源存在电压依然存在，该选项说法不正确；D、电压是电源提供的，没有电源就没有电压，该选项说法不正确．故选B．【分析】（1）电源的提供电压的装置；（2）电压是推动自由电荷发生定向移动形成电流的原因；（3）有电流一定有电压，但是有电压不一定有电流．
10.【答案】B
【解析】【解答】解：A、我国家庭电路的电压是220V，故A正确； B、一只蓄电池的电压为2V，故B错误；C、手机电池的电压一般是3.7V，故C正确；D、人体的安全电压是不高于36V，故D正确．故选B．【分析】要解答此题需掌握生活中常见的电压数值
11.【答案】B
【解析】【解答】解：电压表的使用规则之一是：并联在电路中，即与被测电路并联；此题中，电压表与灯泡L2并联；故电压表是测L2两端的电压． 故选B．【分析】电压表的使用规则是：①并联在电路中；②正接线柱靠近电源的正极，负接线柱靠近电源的负极；③所测电压不能超过电压表的量程．
二、填空题
12.【答案】2.2
【解析】【解答】电压表使用的0～3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为2.2V．故答案为：2.2V．【分析】根据电压表所选量程和指针的位置读数.
13.【答案】36；220
【解析】【解答】根据家庭电路的电压和安全电压填写．解：家庭电路的电压为220V，所以家用电冰箱工作时所接的电压是220V；对人体的安全电压为不高于36V．故本题答案为：36；220．【分析】不超过36V的电压对人体危害小，我国家庭电路的电压是220V.
14.【答案】1V；2.5V
【解析】【解答】解：由图知，第一块电压表选择的是0～3V量程，分度值为0．V，指针正好对着刻度1，此时的电压值为1V；第二块电压表选择的是0～15V量程，分度值为0.5V；指针指在第5个小格，此时的电压值为5×0.5V=2.5V． 故答案为：1V；2.5V．【分析】电压表有两个量程，将“3”和“﹣”接线柱接入电路时，量程为0～3V，分度值为0.1V；将“15”和“﹣”接线柱接入电路时，量程为0～15V，分度值为0.5V．
15.【答案】1.5；220；不高于36
【解析】【解答】解：（1）一节干电池的电压是 1.5V，（2）我国家庭电路的电压是 220V，（3）对人体安全的电压是 不高于36V；故答案为：（1）1.5；（2）220；（3）不高于36． 【分析】本题依据对生活中常见电压值的了解写出答案．
16.【答案】7.5；2.2
【解析】【解答】解：（1）电压表的量程为0～15V，每一个大格代表5V，每一个小格代表0.5V，示数为7.5V；（2）电压表的量程为0～3V，每一个大格代表1V，每一个小格代表0.1V，示数为2.2V． 故答案为：7.5；2.2．【分析】首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数，根据指针位置读数．
17.【答案】错误；电压表正、负接线柱接反了
【解析】【解答】解：在实验操作中，原来电压表的接法是正确的，当直接把电压表的A点线接到C点时，而保持接电压表B点的不动，这样电压表正、负接线柱接反了，这是不正确的，会损坏电压表的． 故答案为：错误；电压表正、负接线柱接反了．【分析】电压表需要并联使用，电流从正接线柱流入，负接线柱流出的．结合实验中的操作可做出判断．
18.【答案】0.4；2
【解析】【解答】解：电压表使用0～3V，每一个大格代表1V，每一个小格代表0.1V，示数为0.4V． 电压表使用0～15V，每一个大格代表5V，每一个小格代表0.5V，示数为2V．故答案为：0.4；2．【分析】电压表的读数：明确电压表使用的量程，明确每一个大格和每一个小格代表的示数．
19.【答案】变大；变暗
【解析】【解答】解：由电路图可知：开关S闭合时，灯L1与L2串联，电压表测灯L1两端的电压；根据串联电路的电压特点知L1两端的电压小于电源电压；S断开时，由于电压表测电源两端电压，所以，当S由闭合到断开时，电压表示数变大，灯L1、L2 不发光，即变暗． 故答案为：变大；变暗．【分析】分析电路结构，明确各电路元件的连接方式；根据串联电路特点，结合题意分析答题．
三、解答题
20.【答案】答：测一节干电池的电压应该用0～3V的量程测，可是却按0～15V的量程记录．实际电压为1V．
【解析】【分析】一节干电池的电压约是1.5V，用电压表测量电压时，在不超过电压表量程的情况下尽量选择小量程，可以使测量结果比较准确．电压表有0～3V、0～15V两个量程，指针位置相同时，使用大量程读数是小量程读数的5倍．
21.【答案】解：电压表应该与灯泡并联连接，而电压表与灯泡串联在电路中，所以应该将电压表并联在灯泡两端．故答案为错误：电压表与灯泡串联；改正：电压表应该与灯泡并联．
【解析】【分析】根据电压表和电流表的正确使用方法进行分析，即电压表与被测用电器并联连接，电流表与被测用电器串联连接．
四、综合题
22.【答案】（1）0.2V；1.2V；1.7V（2）1V；6V；8.5V
【解析】【解答】解：（1）电压表的量程为0～3V，每一个大格代表1V，每一个小格代表0.1V，所以Ua=0.2V，Ub=1.2V，Uc=1.7V；（1）电压表的量程为0～15V，每一个大格代表5V，每一个小格代表0.5V，所以Ua=1V，Ub=5V，Uc=8.5V． 故答案为：（1）0.2；1.2；1.7；（2）1V；6V；8.5V．【分析】首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数，根据指针位置读数．
23.【答案】（1）解：由电路图可知，灯泡L1 与L2 串联，电压表V1 测电源电压，即示数为3V，V2 测灯泡L2 两端的电压，即U2=1V；（2）解：根据串联电路总电压等于各分电压之和可知，灯L1 两端的电压U1 =U-U2 =3V-1V=2V
【解析】【分析】本题考查了电压的计算，要理解电路的连接方式，注意分析电路时，应将电压表看做开路，电压表和哪个用电器并联，就测哪个用电器两端的电压，注意不要把电源包含进去。
