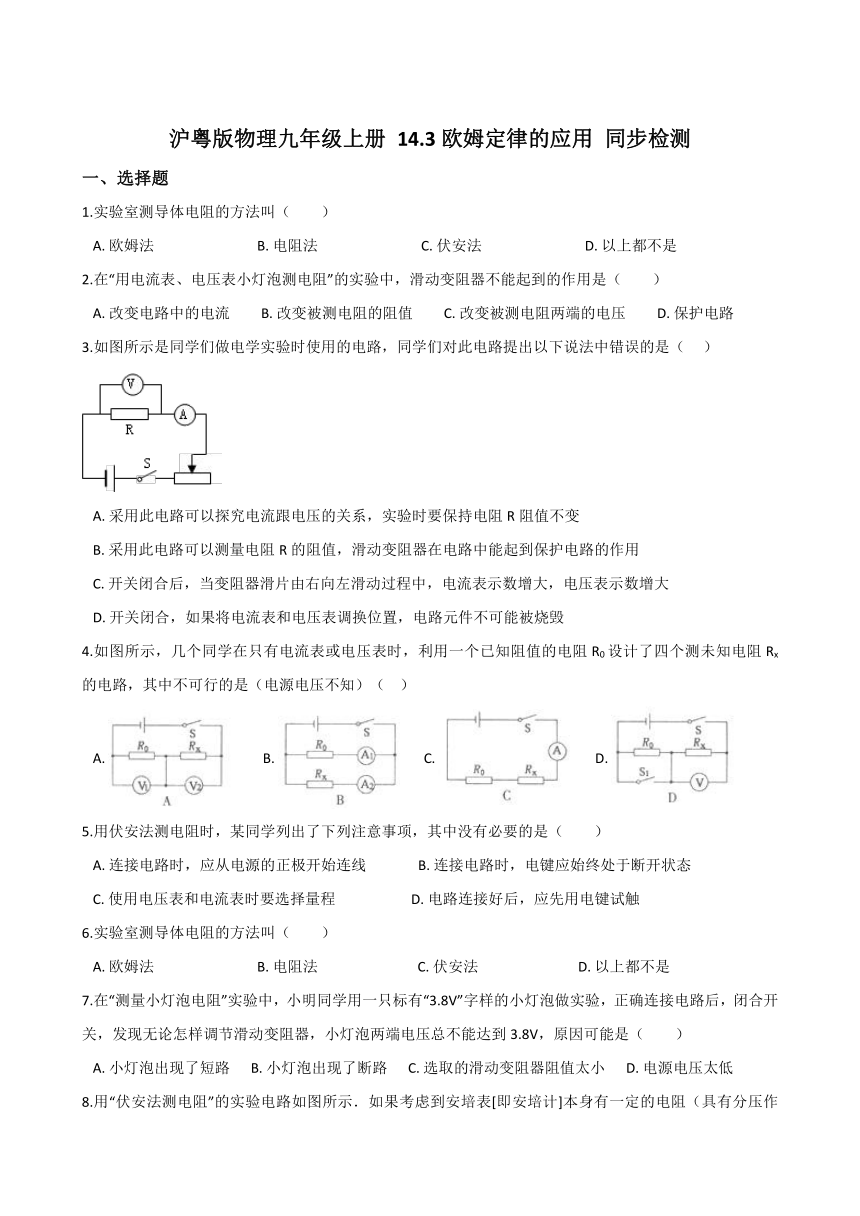

沪粤版物理九年级上册 14.3欧姆定律的应用 同步检测
一、选择题
1.实验室测导体电阻的方法叫（　　）
A.?欧姆法??????????????????????????????B.?电阻法??????????????????????????????C.?伏安法??????????????????????????????D.?以上都不是
2.在“用电流表、电压表小灯泡测电阻”的实验中，滑动变阻器不能起到的作用是（　　）
A.?改变电路中的电流?????????B.?改变被测电阻的阻值?????????C.?改变被测电阻两端的电压?????????D.?保护电路
3.如图所示是同学们做电学实验时使用的电路，同学们对此电路提出以下说法中错误的是（??? ）
A.?采用此电路可以探究电流跟电压的关系，实验时要保持电阻R阻值不变B.?采用此电路可以测量电阻R的阻值，滑动变阻器在电路中能起到保护电路的作用C.?开关闭合后，当变阻器滑片由右向左滑动过程中，电流表示数增大，电压表示数增大D.?开关闭合，如果将电流表和电压表调换位置，电路元件不可能被烧毁
4.如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是（电源电压不知）（?? ）
A.????????B.????????C.????????D.?
5.用伏安法测电阻时，某同学列出了下列注意事项，其中没有必要的是（　　）
A.?连接电路时，应从电源的正极开始连线???????????????B.?连接电路时，电键应始终处于断开状态C.?使用电压表和电流表时要选择量程??????????????????????D.?电路连接好后，应先用电键试触
6.实验室测导体电阻的方法叫（　　）
A.?欧姆法??????????????????????????????B.?电阻法?????????????????????????????C.?伏安法?????????????????????????????D.?以上都不是
7.在“测量小灯泡电阻”实验中，小明同学用一只标有“3.8V”字样的小灯泡做实验，正确连接电路后，闭合开关，发现无论怎样调节滑动变阻器，小灯泡两端电压总不能达到3.8V，原因可能是（　　）
A.?小灯泡出现了短路??????B.?小灯泡出现了断路??????C.?选取的滑动变阻器阻值太小??????D.?电源电压太低

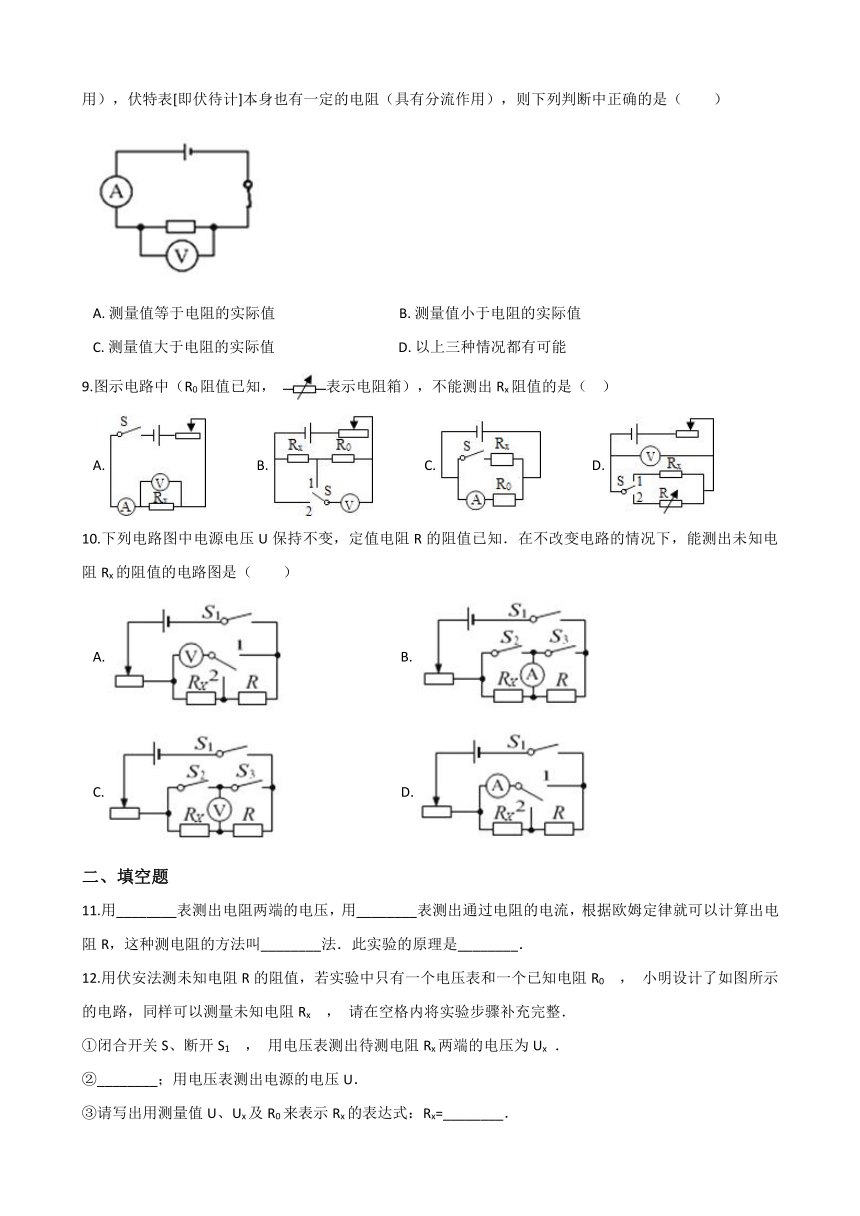

8.用“伏安法测电阻”的实验电路如图所示．如果考虑到安培表[即安培计]本身有一定的电阻（具有分压作用），伏特表[即伏待计]本身也有一定的电阻（具有分流作用），则下列判断中正确的是（　　）?
A.?测量值等于电阻的实际值????????????????????????????????????B.?测量值小于电阻的实际值C.?测量值大于电阻的实际值????????????????????????????????????D.?以上三种情况都有可能
9.图示电路中（R0阻值已知， 表示电阻箱），不能测出Rx阻值的是（?? ）
A.????????????????B.????????????????C.????????????????D.?
10.下列电路图中电源电压U保持不变，定值电阻R的阻值已知．在不改变电路的情况下，能测出未知电阻Rx的阻值的电路图是（　　）
A.??????????????????????????????????B.?C.????????????????????????????????D.?
二、填空题
11.用________表测出电阻两端的电压，用________表测出通过电阻的电流，根据欧姆定律就可以计算出电阻R，这种测电阻的方法叫________法．此实验的原理是________．
12.用伏安法测未知电阻R的阻值，若实验中只有一个电压表和一个已知电阻R0 ， 小明设计了如图所示的电路，同样可以测量未知电阻Rx ， 请在空格内将实验步骤补充完整．①闭合开关S、断开S1 ， 用电压表测出待测电阻Rx两端的电压为Ux ． ②________；用电压表测出电源的电压U．③请写出用测量值U、Ux及R0来表示Rx的表达式：Rx=________．
13.2.5V，额定功率为1W的小灯泡，要求较精确地测出它的额定功率．实验台上有下列器材：电源（电压6V）；电流表（0﹣0.6A和0﹣3A双量程）；电压表（0﹣3V和0﹣15V双量程）；最大阻值5Ω的滑动变阻器和最大阻值为15Ω的滑动变阻器各一只；开关；导线若干．那么，在实验中：（1）你将选用电压表的哪一量程？答________?，理由是________?　．（2）你将选用电流表的哪一量程？答　________?　，理由是________?．（3）你将选用最大阻值为　________?Ω的滑动变阻器？理由是________?．
14.在“伏安法测电阻”的实验中，为了使测量结果的误差较小，一般可采取的措施有________?、________?．
15.“用电流表、电压表测电阻”的实验中，在连接电路时电键应处于________?状态，电流应从电流表的________?接线柱流入；在闭合电键前应使滑动变阻器连入电路电阻最________?；需直接测量的物理量是待测电阻的________ 。
16.小安同学想用“伏安法”测量未知电阻Rx的阻值，所用器材如下：电源（电压恒为3V）、电流表、电压表、滑动变阻器、开关及导线若干．连接电路图如图甲所示，闭合开关后发现电流表无示数，电压表示数为3V，则可能是由于Rx所在支路发生________故障造成．故障排除后，调节滑动变阻器滑片，当向右移动滑片时，观察发现电压表示数________（选填“变大”、“变小”或“不变”），停止移动滑片，发现电压表、电流表示数如图乙所示，则Rx的阻值是________Ω．

17.要测定某一导体的阻值时，只要用电压表测出导体两端的________和用电流表测出通过它的________，就可以利用公式________计算出待测电阻的阻值，这种测电阻的方法叫________．

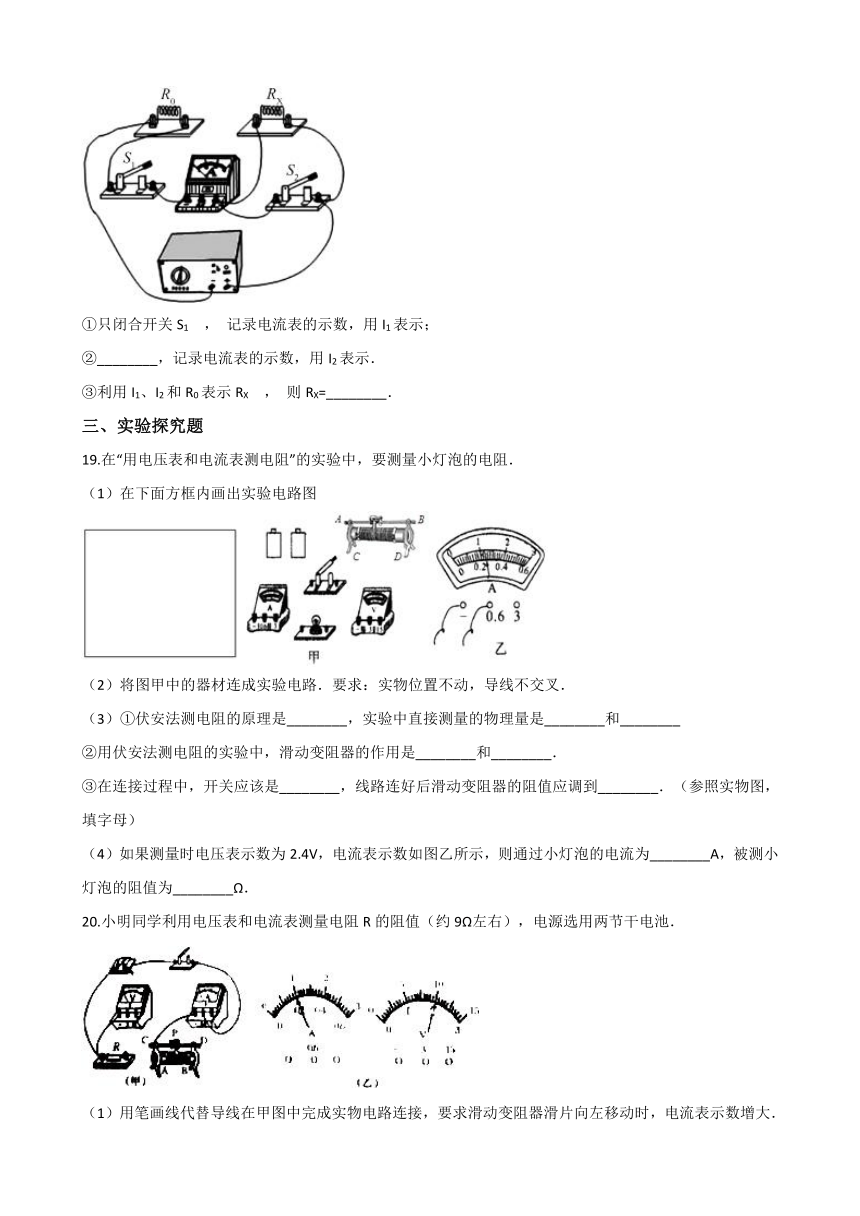

18.小明想利用一块电流表和阻值已知的电阻R0测量未知电阻RX的阻值．小明设计了如图所示的实验电路，其中电源两端的电压保持不变．请你帮助小明完成实验步骤并写出计算RX的表达式． ①只闭合开关S1 ， 记录电流表的示数，用I1表示；②________，记录电流表的示数，用I2表示．③利用I1、I2和R0表示RX ， 则RX=________．
三、实验探究题
19.在“用电压表和电流表测电阻”的实验中，要测量小灯泡的电阻．
（1）在下面方框内画出实验电路图
（2）将图甲中的器材连成实验电路．要求：实物位置不动，导线不交叉．
（3）①伏安法测电阻的原理是________，实验中直接测量的物理量是________和________ ②用伏安法测电阻的实验中，滑动变阻器的作用是________和________．③在连接过程中，开关应该是________，线路连好后滑动变阻器的阻值应调到________．（参照实物图，填字母）
（4）如果测量时电压表示数为2.4V，电流表示数如图乙所示，则通过小灯泡的电流为________A，被测小灯泡的阻值为________Ω．
20.小明同学利用电压表和电流表测量电阻R的阻值（约9Ω左右），电源选用两节干电池．
（1）用笔画线代替导线在甲图中完成实物电路连接，要求滑动变阻器滑片向左移动时，电流表示数增大．

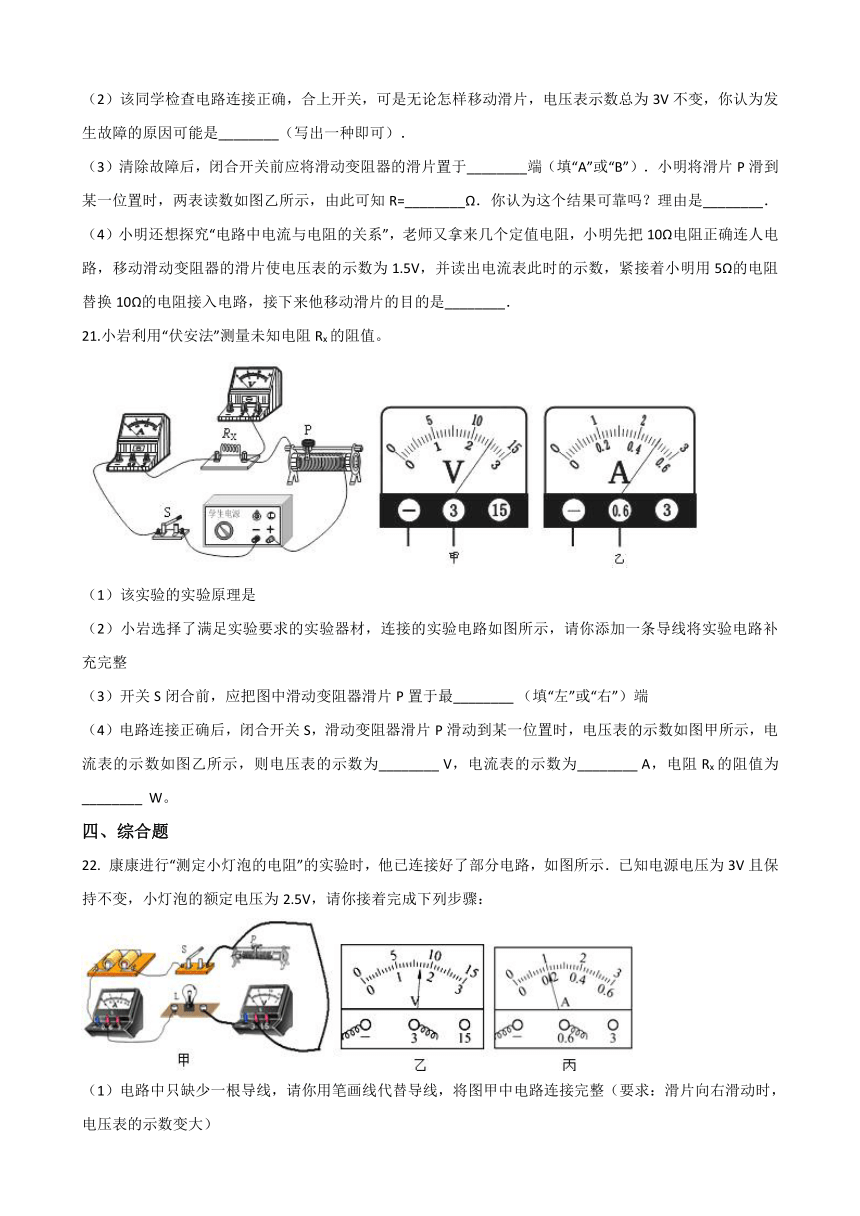

（2）该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3V不变，你认为发生故障的原因可能是________（写出一种即可）．
（3）清除故障后，闭合开关前应将滑动变阻器的滑片置于________端（填“A”或“B”）．小明将滑片P滑到某一位置时，两表读数如图乙所示，由此可知R=________Ω．你认为这个结果可靠吗？理由是________．
（4）小明还想探究“电路中电流与电阻的关系”，老师又拿来几个定值电阻，小明先把10Ω电阻正确连人电路，移动滑动变阻器的滑片使电压表的示数为1.5V，并读出电流表此时的示数，紧接着小明用5Ω的电阻替换10Ω的电阻接入电路，接下来他移动滑片的目的是________．
21.小岩利用“伏安法”测量未知电阻Rx的阻值。
（1）该实验的实验原理是
（2）小岩选择了满足实验要求的实验器材，连接的实验电路如图所示，请你添加一条导线将实验电路补充完整
（3）开关S闭合前，应把图中滑动变阻器滑片P置于最________?（填“左”或“右”）端
（4）电路连接正确后，闭合开关S，滑动变阻器滑片P滑动到某一位置时，电压表的示数如图甲所示，电流表的示数如图乙所示，则电压表的示数为________?V，电流表的示数为________?A，电阻Rx的阻值为________??W。
四、综合题
22. 康康进行“测定小灯泡的电阻”的实验时，他已连接好了部分电路，如图所示．已知电源电压为3V且保持不变，小灯泡的额定电压为2.5V，请你接着完成下列步骤：
（1）电路中只缺少一根导线，请你用笔画线代替导线，将图甲中电路连接完整（要求：滑片向右滑动时，电压表的示数变大）
（2）实验前，连接电路时开关S应当处于________?状态；实验中，移动滑动变阻器的滑片P到某一位置，电压表的示数如图乙所示，为了测量小灯泡正常发光时的电阻，应将滑片P向________??端移动（选填“左”或“右”）
（3）当电压表的示数如图乙所示时，电流表的示数如图丙所示，则通过小灯泡的电流大小为________?A，此时小灯泡的电阻是________??Ω
23.小明欲测量一个阻值标识模糊的定值电阻，图甲所示是他设计的测量电路，图乙是未完成连接的实验电路．
（1）请你按照电路图，用笔画线代替导线，帮助小明把滑动变阻器和电压表正确连入图乙所示的实验电路．
（2）小明将电路连接正确后，闭合开关，调节变阻器的滑片，按照正确的操作测得数据如表所示．根据表中数据，第5次测量的电阻值R5=________Ω
?实验序号
?电压U（V）
?电流I（A）
?电阻R（Ω）
?1
?1.0
?0.10
?10.0
?2
?1.5
?0.15
?10.0
?3
?2.0
?0.20
?10.0
?4
?2.5
?0.25
?10.0
?5
?2.8
?0.28
（3）图丙中已经把前4次测得的电压U和电流I的值对应点描出，请你在图丙中补描出第5次测量的电压U和电流I值对应的点A，并依据所描的点在图丙中作出该定值电阻的U﹣I图象．


答案解析
一、选择题题
1.【答案】C
【解析】 ：如果用电压表测量出加在导体两端的电压，用电流表测出通过导体的电流，用欧姆定律I=的变形公式R=就可以求出导体的电阻，由于用到了电压表（又称伏特表）和电流表（又称安培表），因此这种方法叫伏安法测电阻．故选C．【分析】根据欧姆定律的变形公式：分析，测出导体两端的电压和通过的电流就可以计算导体电阻．　
2.【答案】B
【解析】 ：A、移动滑动变阻器的滑片，改变了连入电路的电阻，改变了电路中的电流，故A选项正确、不符合题意；B、被测电阻阻值大小跟电阻的长度、材料、横截面积有关，实验过程中三者没有发生变化，电阻的阻值不变，故B选项不正确、符合题意；C、实验中电阻的阻值不变，移动滑动变阻器的滑片，改变了电路中的电流，根据U=IR，电阻不变，电流变化，所以被测电阻两端的电压变化，故C选项正确、不符合题意；D、滑动变阻器的连入电路时，滑片滑到最大阻值处，电阻最大，电源电压不变，电流最小，起到保护电路的作用，故D选项正确、不符合题意。故选B。【分析】（1）电阻大小跟电阻的长度、材料、横截面积有关，跟电阻中的电流、电阻两端的电压无关；（2）“伏安法测电阻”的实验中，滑动变阻器和被测电阻串联在电路中，滑片处于最大阻值处，电源电压不变，电流中的电流最小，起到保护作用，移动变阻器的滑片，改变了连入电路的电阻，电路中的电流变化，根据U=IR知，电阻两端的电压也随之变化。
3.【答案】D
【解析】【分析】A、采用此电路可以探究电流跟电压的关系，实验时要保持电阻R阻值不变.说法正确。B、由图可知，分别用电压表和电流表测出灯泡两端的电压和通过的电流，根据可知，可求灯泡的电阻； 滑动变阻器保护电路和改变电阻两端电压，多次测量求平均值减小测量误差；所以B的说法正确。C、开关闭合后，当变阻器滑片由右向左滑动过程中，电路中电阻变小，电流变大，R两端的电压变大。所以C的说法正确。D、连接电路过程中开关应是打开的，闭合开关，连接电路过程中有可能造成电路元件烧毁。所以D的说法错误。选D。【点评】解决本体的关键是知道伏安法测电阻的原理，以及滑动变阻器在实验中的作用．（1）由图可知，电压表测灯泡两端的电压，电流表测通过电阻的电流，根据欧姆定律可求灯泡的电阻．（2）伏安法测电阻的实验中为减小误差需要多次测量求平均值，据此选择实验器材．
4.【答案】C
【解析】 A、图中Rx 和定值电阻串联，电压表U1测量定值电阻两端的电压，根据I=U/R，求出通过定值电阻的电流.根据串联电路电流处处相等，通过Rx 电流等于通过定值电阻电流Ix =I0.电压表U2 测量Rx 两端的电压Ux ，根据Rx =Ux/Ix求出电阻，A不符合题意；B、图中Rx 和定值电阻并联，电流表A1 测量定值电阻的电流，根据U=IR，求出定值电阻两端的电压.根据并联电路各支路电压相等，Rx 两端电压等于定值电阻两端的电压Ux =U0 .电流表A2 测量Rx 的电流Ix ，根据Rx =Ux/Ix求出电阻，B不符合题意；C、图中Rx 和定值电阻串联，电流表测量串联电路的电流，不能直接或间接测量Rx两端的电压，不能求出Rx 电阻，C符合题意；D、图中开关S和S1 都闭合时，电压表测量电源电压.开关S闭合S1 断开时，电压表直接测量Rx 两端的电压.根据 串联电路总电压等于各串联导体电压之和，求出定值电阻两端的电压，根据I=U/R，求出通过定值电阻的电流.根据串联电路电流处处相等，通过Rx 电流等于通过定值电阻电流Ix =I0 ，根据Rx =Ux/Ix求出电阻，D不符合题意.故答案为：C.【分析】理解伏安法测电阻及其推广的主题思想是根据电源电压不变，C图中Rx 和定值电阻串联，电流表测量串联电路的电流，不能直接或间接测量Rx两端的电压，不能求出Rx 电阻.
5.【答案】A
【解析】 ：A、没有必要，只要能正常快速连接即可；B、说法正确，连接电路时，电键应始终处于断开状态，是为了防止短路；B、说法正确，使用电压表和电流表时要选择量程，是为了准确读数；D、说法正确，电路连接好后，应先用电键试触，是为了防止短路的发生。故选A。【分析】根据“伏安法”测电阻的实验中注意的事项分析：主要有开关的状态、滑动变阻器的滑片位置、电表的量程的选择、电路的连接顺序。
6.【答案】C
【解析】 ：如果用电压表测量出加在导体两端的电压，用电流表测出通过导体的电流，用欧姆定律I=的变形公式R=就可以求出导体的电阻，由于用到了电压表（又称伏特表）和电流表（又称安培表），因此这种方法叫伏安法测电阻．故选C．【分析】根据欧姆定律的变形公式：R=分析，测出导体两端的电压和通过的电流就可以计算导体电阻．
7.【答案】D
【解析】 ：A、小灯泡出现了短路，是电路故障，不符合题意；B、灯泡灯丝断开，电路断路灯泡不发光，不符合题意；C、滑动变阻器阻值太小，根据串联电路的分压原理，滑动变阻器分压少，那么灯泡电压会超过3.8V，不符合题意；D、如果电源电压低于灯泡的额定电压，即使滑动变阻器连入电路的阻值为0时，电压表示数也不会达到灯泡额定电压，符合题意。故选D。【分析】电路连接正确，不是连接故障问题，而是器材的规格问题，从滑动变阻器规格、电源电压等方面考虑。
8.【答案】B
【解析】【解答】解：根据R=， 测量电阻时，应该测量电阻两端的实际电压和通过电阻的实际电流；而安培表实际测量的是通过待测电阻和伏特表的总电流，即电流偏大，而伏特表是与电阻并联连接，测量的电压是准确的，由R=可知，电阻的测量值小于真实值．故选B．【分析】伏特表测量R两端电压U，安培表测量R与伏特表的总电流I，总电流大于R中的电流．根据R=， 测量值会偏小．　
9.【答案】C
【解析】【解答】A、由电路图可知，电压表测Rx两端的电压，电流表测电路中的电流，即通过Rx的电流，根据欧姆定律即可求出Rx阻值．B、由电路图可知，当开关拨至位置1时，电压表测量R0两端电压，根据欧姆定律可求出电路中的电流；当开关拨至位置2时，电压表测量R0、Rx两端的总电压，根据串联电路电压的特点可求出Rx两端电压，最后根据欧姆定律即可求出Rx阻值；C、由电路图可知，无论开关闭合还是断开，电流表的示数不变，即无法测出或间接得出通过Rx的电流，故此电路图不能测出Rx阻值；D、由电路图可知，当开关拨至位置1时，电路为滑动变阻器、Rx的串联电路，电压表测Rx两端电压，读出电压表的示数为U；将开关拨至位置2，保持滑动变阻器的滑片不变，调节电阻箱接入电路的阻值，使电压表的示数为U，读出此时电阻箱接入电路的阻值R，此时被测电阻Rx=R．故答案为：C．【分析】利用电压表和电流表，结合串、并联电路电流和电压特点以及欧姆定律，直接或间接得出被测电阻两端的电压和电流，根据Rx= 求出电阻．测电阻的原理为Rx= ；用电压表和电流表，再根据串联电路和并联电路的电流和电压特点，直接或间接测量电压和电流，这是解决本题的关键．
10.【答案】A
【解析】【解答】A、定值电阻R与未知电阻Rx串联流过它们的电流相等，单刀双掷开关打到1时，测出串联R与Rx的串联电压U1 ， 开关打到2时测出电阻Rx的电压Ux，由串联电路特点求出定值电阻R两端电压，由欧姆定律求出流过Rx的电流，则该电路能测出电阻Rx的阻值；B、不论怎样闭合、断开各开关，都不能同时测出Rx的电压与电流，不能用该电路测出电阻Rx的阻值；C、闭合开关S2 ， 电压表上端为正接线柱，下端为负接线柱；只闭合开关S3 ， 电压表上端为负接线柱，下端为正接线柱，又不能更改电路，所以其中有一次电压表接线柱一定接反，不能读出电压表示数，不能测出待测电阻阻值；D、无论单刀双掷开关打到何处都不能测出Rx的电压与电流，不能用该电路测出Rx的阻值．故选A．【分析】伏安法测电阻的原理是欧姆定律，要测出未知电阻Rx的阻值，应知道电阻两端的电压与流过电阻的电流，分析各电路图，看所给电路能不能测出待测电阻两端的电压与流过待测电阻的电流，然后判断是否能测出待测电阻阻值．　
二、填空题
11.【答案】电压；电流；伏安；欧姆定律
【解析】【解答】解：用电压表测出电阻两端的电压，用电流表测出通过电阻的电流，根据欧姆定律就可以计算出电阻R，这种测电阻的方法叫伏安法．此实验的原理是欧姆定律． 故答案为：电压；电流；伏安；欧姆定律．【分析】伏安法测电阻，需要用电压表测出电压，用电流表测出电流，由欧姆定律可以求出电阻．
12.【答案】闭合开关S、S1；
【解析】【解答】解：实验步骤：①闭合开关S、断开S1 ， 用电压表测出待测电阻Rx两端的电压为Ux；②闭合开关S、S1 ， 用电压表测出电源的电压U；③因串联电路中总电压等于各分电压之和，所以，R0两端的电压： U0=U﹣Ux ， 因串联电路中各处的电流相等，所以，I= = ，即 = ，解得：Rx= ．故答案为：②闭合开关S、S1；③ ．【分析】由电路图可知，当开关S闭合、S1断开时，R0、Rx串联，电压表测Rx两端的电压；当开关S、S1均闭合时电路为Rx的简单电路，电压表测电源的电压；根据串联电路的分压特点和定值电阻的阻值求出Rx的阻值，据此设计实验步骤得出结果．
13.【答案】0﹣3V；灯的额定电压为2.5V；0﹣0.6A；额定电流约为0.4A；15；测量时变阻器连入的电阻约为8.75Ω
【解析】【解答】解：（1）因为灯的额定电压为2.5V，测量额定功率时，加在灯两端的电压等于2.5V即可，所以选0﹣3V量程（2）加在灯两端的电压等于2.5V时， ， 电流表选0﹣0.6A即可（3）当灯正常发光时，变阻器连入的电阻为R， ， 因为 ， 所以R=8.75Ω，应选最大阻值为15Ω的滑动变阻器故答案为：（1）0﹣3V，灯的额定电压为2.5V；（2）0﹣0.6A，额定电流约为0.4A；（3）15，测量时变阻器连入的电阻约为8.75Ω【分析】由小灯泡的额定电压和额定功率，可以求出在额定电压下的电流，据此可以选择电压表和电流表的量程，对于滑动变阻器的选择，可以通过当灯两端电压为2.5V时，连入的电阻大小确定．　
14.【答案】多次测量取电阻的平均值；量程范围之内，电表选择小量程
【解析】【解答】解：在“伏安法测电阻”的实验中，为了使测量结果的误差较小，一般可采取的措施有：多次测量取电阻的平均值；量程范围内，电表使用小量程．故答案为：多次测量取电阻的平均值；量程范围内，电表使用小量程．【分析】减小误差的方法：①选择精密的测量工具，满足测量要求的前提下，选择小量程；②改进测量方法，优化实验方案；③多次测量取平均值　
15.【答案】断开；正；大；电压和通过导体的电流
【解析】【解答】解：实物未连接好，并且不确定电路没有发生短路的情况下，开关必须是断开的，防止烧坏电路元件；闭合开关前，应使滑动变阻器的滑片处与最大阻值处，目的也是防止电路中电流过大，烧坏电路元件；使用电流表时，电流应从它的正接线柱流入，负接线柱流出；用电流表、电压表测电阻的实验原理是R=， 所以需要测量电阻两端的电压以及通过导体的电流．所用的仪表是电压表和电流表。故答案为：断开；正；大；电压和通过导体的电流。【分析】（1）连接电路时，开关应该断开；电流从电流表的正接线柱流入，负接线柱流出；（2）根据实验原理来确定需要测量的物理量。
16.【答案】断路；变大；5
【解析】【解答】解：（1）由题知，闭合开关后发现电流表无示数，可能是电路发生了断路，由电压表示数为3V，即等于电源电压，说明电压表与电源间是通路，且被串联在电路中了，所以可能是由于Rx所在支路发生了断路造成的；（2）由图甲知，滑动变阻器与Rx串联，电压表测Rx两端电压，电流表测电路中电流，当向右移动滑片时，变阻器连入阻值变小，电路的总电阻变小，电源电压恒定，由I= 知电路中电流变大，由U=IR知两端电压变大，即电压表示数变大；（3）由图乙知，电压表使用0﹣3V量程，分度值0.1V，Rx两端电压为2.5V；电流表使用0﹣0.6A量程，分度值0.02A，此时通过Rx的电流为0.5A，由I= 可得Rx的阻值： Rx= = =5Ω．故答案为：断路；变大；5．【分析】（1）闭合开关后发现电流表无示数，可能是电路发生了断路，由电压表示数为3V，分析判断故障的原因（2）由图知，滑片右移变阻器连入阻值的变化情况，根据串联电路特点和欧姆定律判断电压表示数的变化情况；（3）根据电表的量程和分度值，读出Rx两端电压和通过的电流，由I= 计算Rx的电阻．
17.【答案】电压；电流；R= ；伏安法
【解析】【解答】解：要测定某一导体的阻值时，只要用电压表测出导体两端的电压和用电流表测出通过它的电流，∵I= ，∴由R= 可以计算出待测电阻的阻值，这种测电阻的方法叫伏安法． 故答案为：电压；电流；R= ；伏安法．【分析】可以应用伏安法测电阻，用电压表测出电压，用电流表测出电流，由欧姆定律可以求出电阻阻值．
18.【答案】开关S1和S2均闭合；
【解析】【解答】解：①只闭合开关S1时，电路为Rx的简单电路，电流表的示数为I1②开关S1、S2都闭合时，电路为R0、Rx并联，电流表的示数为I2 ． ③因电源的电压不变，所以并联时通过Rx的电流不变，所以通过R0的电流为I0=I2﹣I1 ， 则电源的电压为U=I0R0=（I2﹣I1）R0；由欧姆定律得：Rx的阻值为Rx= = ．故答案为：②开关S1和S2均闭合；③ ．【分析】通过开关闭合与断开，使电路处于两种状态，利用电源电压保持不变，找电路两种状态下的电压相等．可以使已知电阻和被测电阻串联，测量串联电路中的电流，然后短路被测电阻测出电路电流，利用电源电压相等，列出等式求解．
三、实验探究题
19.【答案】（1）解：依据伏安法测电阻原理，电压表并联接在L两端，电流表与L串联，为了获得多组数据，应串联滑动变阻器，如图1： （2）解：根据设好的电路图连接实物，注意连接顺序，电源电压由两节干池提供，因此电压表用0﹣3V量程，由图乙可知，电流表使用0﹣0.6A量程，如图2： （3）欧姆定律；电压；电流；保护电路；改变小灯泡中电流和灯泡两端电压，获得多组数据；断开；B（4）0.24；10
【解析】【解答】解：（3）①伏安法测电阻的原理是：欧姆定律，即：R= ，则需要测量的物理量是小灯泡两端的电压和通过灯泡的电流．②滑动变阻器主要作用是保护电路和改变定值电阻两端的电压和电流，能获得多组数据，可以用求平均值的方法减小误差；③为防止短路，连接电路的过程中，开关必须断开，为防止电路中电流过大损坏电路，在开关闭合之前，滑动变阻器的滑片应滑到最大阻值B处；（4）由图乙可知，电流表用的是0～0.6A的量程，最小分度值为0.02A，可读出电流值为0.24A，灯泡电阻R= = =10Ω． 故答案为：（1）如图1；（2）如图2；（3）①欧姆定律；电压；电流；②保护电路；改变小灯泡中电流和灯泡两端电压，获得多组数据；③断开；B???? （4）0.24 A、10Ω．【分析】（1）根据伏安法测电阻的原理，利用电压表测量的电压，电流表测量灯泡的电流设计电路图．（2）根据电路图连接实物；（3）①伏安法测电阻，是利用伏特表（电压表）和安培表（电流表）分别测量导体两端电压和通过导体的电流，然后利用R= 计算，直接测量的物理量是电压和电流；②根据伏安法测电阻得原理分析即可，滑动变阻器作用是保护电路，改变电阻两端的电压进行多次测量求平均值，减小实验误差；③为保护电路，连接电路的过程中，开关应断开，滑动变阻器的滑片应处最大阻值处；（4）电流表读数时，先确定量程，再明确最小分度，后读数，根据R= 计算电阻．
20.【答案】（1）解：因为电源为两节电池，电压为3V，故电压表的量程为0﹣3V；滑动变阻器滑片向左移动时，电流表示数增大，电阻减小，故接左下接线柱，电路连接如图所示： （2）电阻R断路（3）B；10；不可靠，没有多次测量求平均值来减少误差（4）使定值电阻两端的电压保持1.5V不变
【解析】【解答】解： （2）移动滑片，电流表示数为0，电压表示数总为3V，说明电压表测的是电源电压，即电阻R断路；（3）闭合开关前，滑动变阻器放在电阻最大处即B端； 因为电源为两节干电池串联组成电源，由图乙知：电压表量程为0～3V，分度值为0.1V，示数为U=2V，电流表量程为0～0.6A，分度值为0.02A，示数为I=0.2A，所以R= = =10Ω；这个结果不可靠，应多次测量求平均值，以减小实验的误差；（4）探究电流与电阻关系实验中，应保持电阻两端电压不变，将5Ω的电阻改装成10Ω的电阻，电阻两端电压增大，大于1.5V，由电路图可知，为保持电阻两端电压不变，应向右调节滑动变阻器滑片，增大滑动变阻器接入电路的阻值，增大滑动变阻器分压，使电阻两端电压变小，直到电压表示数为1.5V为止．故答案为：（1）电路连接如上图所示；（2）电阻R断路；（3）B；10；不可靠，没有多次测量求平均值来减少误差；（4）使定值电阻两端的电压保持1.5V不变．【分析】（1）根据电源电压判断电压表的量程，根据滑动变阻器滑片向左移动时，电流表示数增大判断出下接线柱；（2）电压表示数总为3V不变，说明电压表测量的是电源两端的电压，寻找可能的原因，一是滑动变阻器短路或被测电阻断路；（3）闭合开关前，滑动变阻器要使接入电阻最大；根据电压和电流算出电阻，在测量电阻的实验中，应通过滑动变阻器改变电路中的电流，多次测量求平均值，以减小实验的误差，因为导体的电阻与电流和电压无关．（4）探究电流与电阻的关系实验，应控制电阻两端电压保持不变，用大电阻替换小电阻后，电阻分压变大，为保持电压不变，应移动滑片．
21.【答案】（1）I = （2）（3）左（4）2.5；0.5；5
【解析】【解答】（1）∵∴伏安法测电阻的原理是（2）由图知，大部分用电器已经正确连接，只要取一条导线将电压表和待测电阻左端的两个接线柱连接即可．实物连接如下： （3）连接完电路后，闭合开关前，需将滑动变阻器的滑片移到阻值最大处，故将滑动变阻器滑片P置于最左端；（4）电压表选择的是0～3V量程，对应的分度值为0.1V，此时的示数为2.5V；电流表选择的是0～0.6A量程，对应的分度值为0.02A，此时的电流为0.5A；待测电阻阻值为【分析】伏安法测电阻。伏安法测电阻，是利用电压表和电流表分别测量导体两端电压和通过导体的电流，然后利用欧姆定律的变形公式求出电阻；在“伏安法测电阻”实验中，需要待测电 阻、电流表、滑动变阻器、电源、开关使用导线串联组成电路，并且电压表与待测电阻并联测量电阻两端电压；连接完电路后，闭合开关前，需将滑动变阻器的滑片 移到阻值最大处；读取电流表或电压表示数时，首先要明确它们选择的量程和对应的分度值，读数时视线与指针所在刻线相垂直．已知待测电阻两端电压和通过的电 流，利用公式得到电阻阻值。
四、综合题
22.【答案】（1）解：??（2）断开；左（3）0.2；6.5
【解析】【解答】解：（1）由图知，电压表两个接线柱分别连接了灯泡右侧和开关右侧，所以不可能与灯泡并联，因此是与滑动变阻器并联．根据“滑片向右滑动时，电压表的示数变大”的要求，需要将滑动变阻器的左下接线柱连接灯泡的右接线柱．如下图所示；（2）在实验前，连接电路时开关S应当处于断开状态；已知电压表测量滑动变阻器两端电压，示数为1.7V，而灯泡正常发光的电压是2.5V，所以需要减小滑动变阻器两端电压，因此将滑片向左滑，减小滑动变阻器接入电路的电阻；（3）灯泡两端电压为U=3V﹣1.7V=1.3V，此时的电路电流为I=0.2A，此时灯泡接入电路的电阻为R===6.5Ω．故答案为：（1）?（2）断开；左；（3）0.2；6.5．【分析】（1）要测定小灯泡的电阻，需要知道小灯泡两端电压和通过的电流，所以需要电流表串联在电路中，电压表与灯泡或滑动变阻器串联；要求滑片向右滑动时，电压表的示数变大，首先确定电压表的位置，然后根据串联电路特点确定滑动变阻器解法；（2）为保护电路，连接过程中开关要断开；要测量灯泡正常发光时的电阻，两端电压应该等于额定电压；已知电压表测量的是滑动变阻器两端电压，根据示数确定滑片移动方向；（3）已知电源电压和滑动变阻器两端电压，可以得到灯泡两端电压；已知灯泡两端电压和通过的电流，可以得到灯泡电阻．
23.【答案】（1）解：根据“电流流向法”，由电路图甲知，电流从电源正极出发，依次串联定值电阻、电流表、滑动变阻器、开关，回到电源负极，再将电压表并联在定值电阻两端，由实验数据知电压表示数小于3V，可使用0﹣3V量程，如图所示： （2）10（3）解：由第5次测量数据在图象中描出对应的点，连线画出其图象，如图所示： ．
【解析】【解答】解：（2）由表格数据可知，第5次测量中定值电阻两端电压为2.8V，通过的电流为0.28A，由欧姆定律可得第5次测量的电阻值： R5= = =10Ω；故答案为：（1）见上图；（2）10；（3）见上图． 【分析】（1）根据电路图连接实物图，可采用“电流流向法”，从电源的正极出发，按照电流的流向，先串电路元件最多的电路，再将相应并联的部分接入电路即可；（2）由表格数据，根据欧姆定律计算第五次测量的电阻值；（3）在图象中描出第5次测量的对应点，连线即可．
