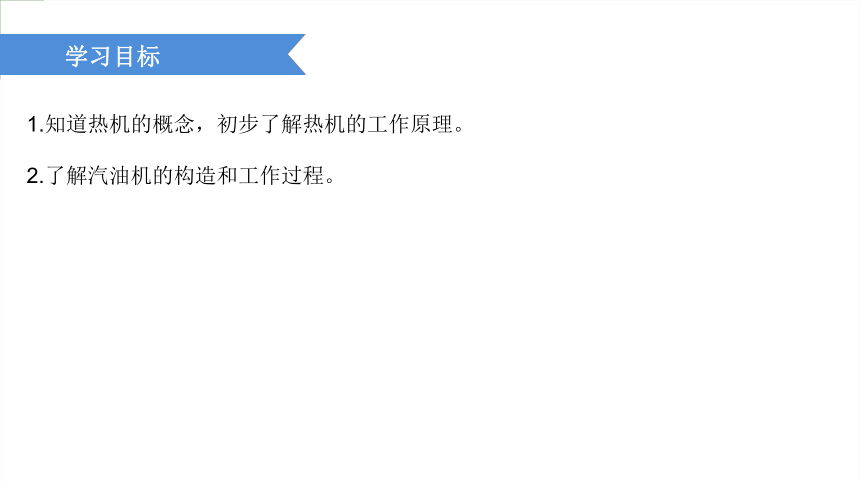

课件15张PPT。人教版《物理》九年级 授课:多多老师慕 课 联 盟 课 程 开 发 中 心 www.moocun.com[慕联教育同步课程] 课程编号:慕课联盟课程开发中心 www.moocun.com第14章第1节第1课时 热机TS20180311RW91140101QJJ学习目标1.知道热机的概念,初步了解热机的工作原理。
2.了解汽油机的构造和工作过程。

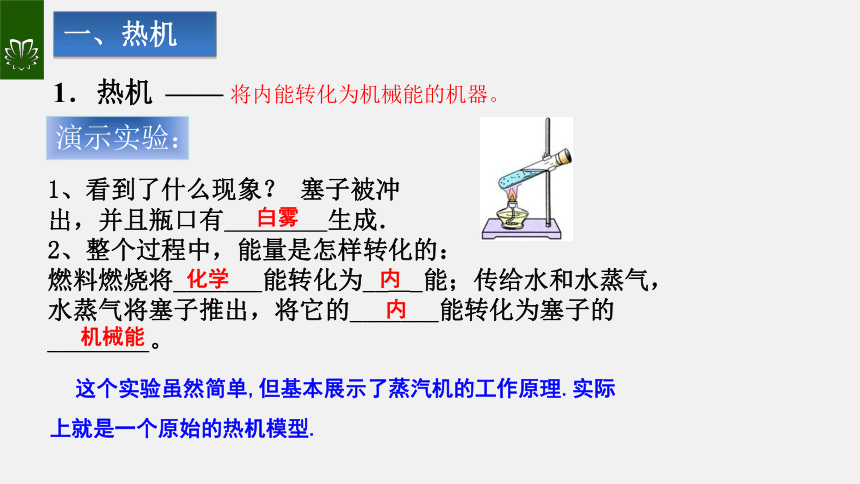

演示实验:1、看到了什么现象? 塞子被冲
出,并且瓶口有 生成.
2、整个过程中,能量是怎样转化的:

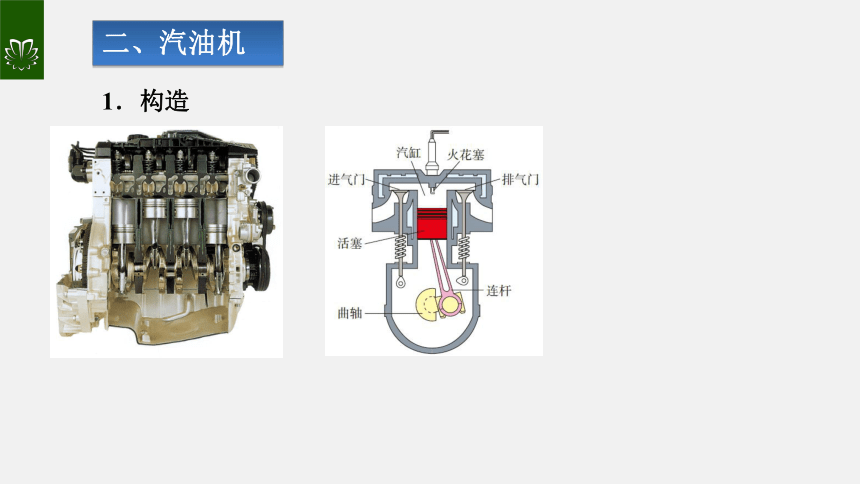

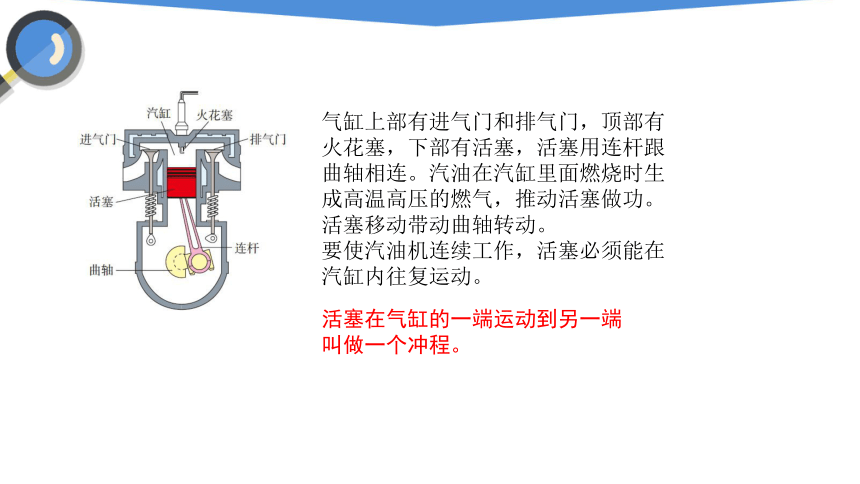

燃料燃烧将_______能转化为_____能;传给水和水蒸气,水蒸气将塞子推出,将它的_______能转化为塞子的________。白雾化学内内机械能 这个实验虽然简单,但基本展示了蒸汽机的工作原理.实际上就是一个原始的热机模型.1.热机—— 将内能转化为机械能的机器。一、热机 1.构造二、汽油机 4气缸上部有进气门和排气门,顶部有火花塞,下部有活塞,活塞用连杆跟曲轴相连。汽油在汽缸里面燃烧时生成高温高压的燃气,推动活塞做功。活塞移动带动曲轴转动。
要使汽油机连续工作,活塞必须能在汽缸内往复运动。活塞在气缸的一端运动到另一端

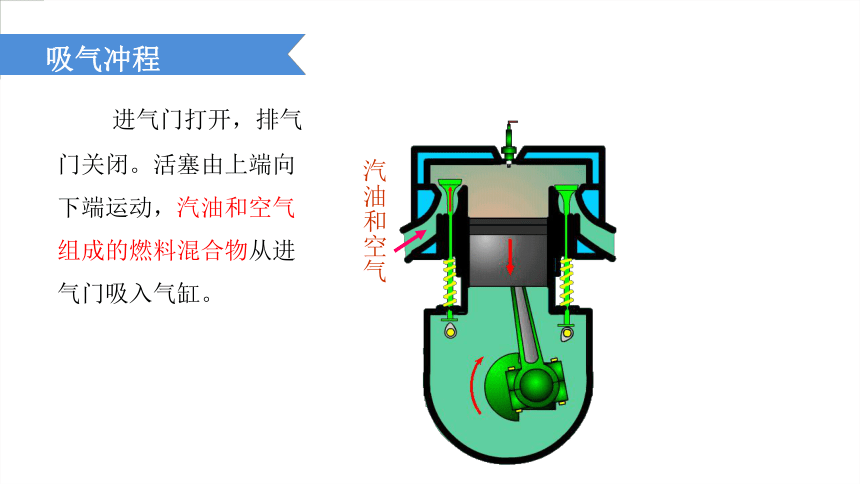

叫做一个冲程。吸气压缩做功排气吸气冲程汽油和空气 进气门打开,排气门关闭。活塞由上端向下端运动,汽油和空气组成的燃料混合物从进气门吸入气缸。压缩冲程 进气门和排气门都关闭,活塞向上运动,燃料混合物被压缩,压强增大,温度升高。
机械能转化为内能。做功冲程 在压缩冲程末尾,火花塞产生电火花,使燃料猛烈燃烧,产生高温高压的燃气,推动活塞向下运动,并通过连杆带动曲轴转动。
内能转化为机械能。排气冲程燃烧后的废气 进气门关闭,排气门打开,活塞向上运动,把废气排出气缸。汽油机工作原理思考:1. 在四个冲程中,哪些冲程发生能量的转化?压缩冲程:机械能内能做功冲程:机械能内能2. 哪个冲程获得动力?做功冲程结论:汽油机一个工作循环包括 冲程,活塞往复 次,曲轴和飞轮转动 圈,燃气对外做功 次。
4221【点拨】
汽油机的四个冲程中,只有做功冲程对外做功,
其他三个冲程是靠飞轮的惯性完成。本节小结
1.热机的概念。
2.汽油机的工作原理:
吸气 压缩 做功 排气四个冲程。
