15.2.2电流和电路（同步课件）

课件14张PPT。人教版《物理》九年级 授课：多多老师慕 课 联 盟 课 程 开 发 中 心 www.moocun.com[慕联教育同步课程] 课程编号：慕课联盟课程开发中心 www.moocun.com第15章第2节 电路和电流
第二课时TS20181015RW911502QJJ学 习 目 标1.通过实验认识断路、通路、短路。
2.会区别电源短路和用电器短路。

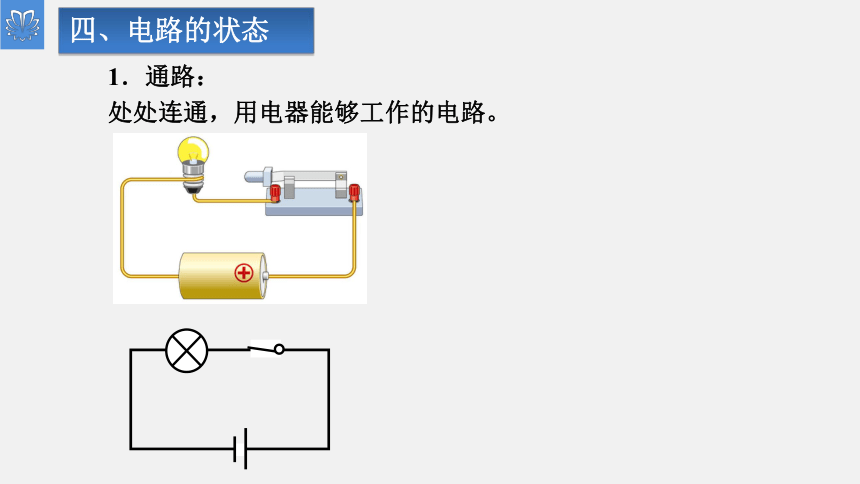

3.知道短路的危害。 1．通路：

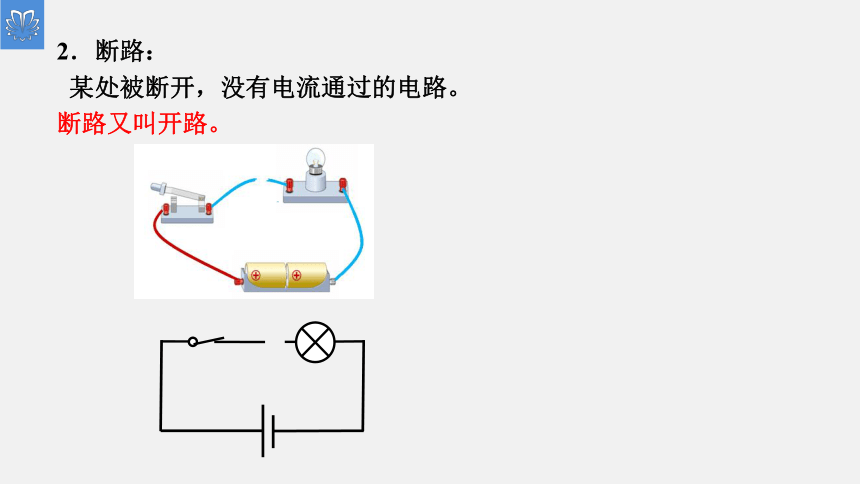

　　处处连通，用电器能够工作的电路。四、电路的状态2．断路：
某处被断开，没有电流通过的电路。
断路又叫开路。断开3．短路：
（1）电源短路
　　直接用导线将电源正负极相连的电路。电源短路时会损坏电源，甚至引起火灾！家庭电路中的很多电路火灾
都是由于电源短路造成的。洪山嘴中学詹振亚 洪山嘴中学詹振亚

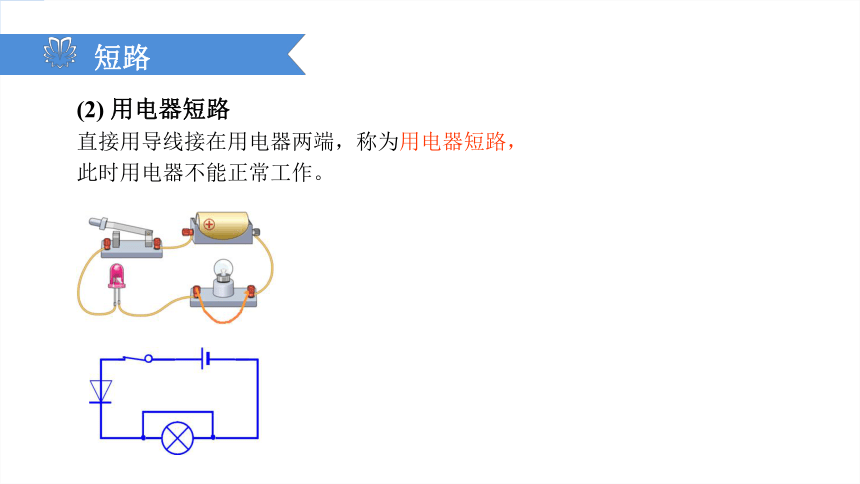

(2) 用电器短路
直接用导线接在用电器两端，称为用电器短路，

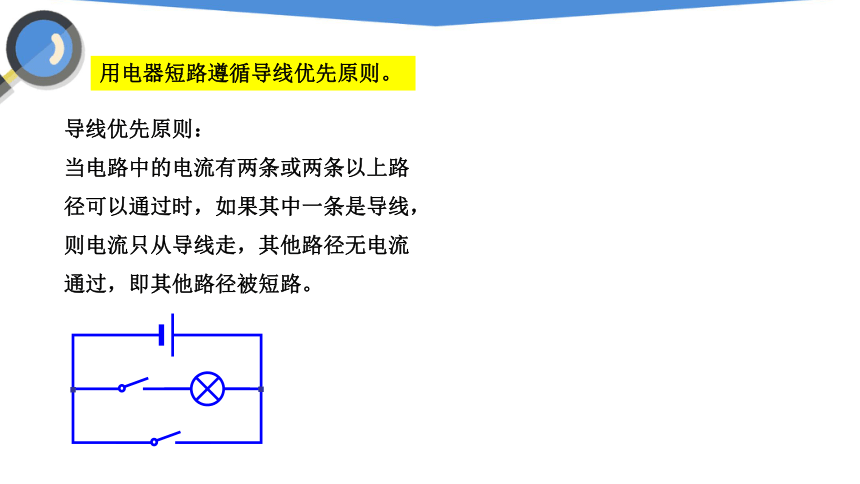

此时用电器不能正常工作。短路用电器短路遵循导线优先原则。导线优先原则：
当电路中的电流有两条或两条以上路径可以通过时，如果其中一条是导线，则电流只从导线走，其他路径无电流通过，即其他路径被短路。1.如图所示的电路是最简单的电路．下面说法正确的是( )A 此时的电路是通路。
B 开关闭合后会发生短路。
C 开关闭合后，电流由电源正极流出
经开关、灯泡后，回到电源负极。
D.若开关接在电源负极与灯泡之间，
开关不起作用。C洪山嘴中学詹振亚 洪山嘴中学詹振亚 2、下面正确的电路图是（ ）C3．请分析如下电路图，指出连错的导线，并改正。4.如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是( )
A．a和b B．c和d
C．e和f D．g和hD5.如图所示是一种声光报警器电路，各元件均能正常工作．下列现象描述正确的是( )
A．只闭合S1时，灯亮铃不响[来源:学科网]
B．同时闭合S1、S2，铃响灯不亮
C．同时闭合S1、S2，灯亮铃不响
D．只闭合S2时，铃响灯不亮
C洪山嘴中学詹振亚 洪山嘴中学詹振亚 电路的三种状态：通路 、开路 、短路
短路分为：电源短路和用电器短路课堂小结：导线优先原则：
当电路中的电流有两条或两条以上路径可以通过时，如果其中一条是导线，则电流只从导线走，其他路径无电流通过，即其他路径被短路。慕联提示
亲爱的同学，课后请做一下习题测试，假如达到90分以上，就说明你已经很好的掌握了这节课的内容，有关情况将记录在你的学习记录上，亲爱的同学再见！
