15.4电流的测量（同步课件）

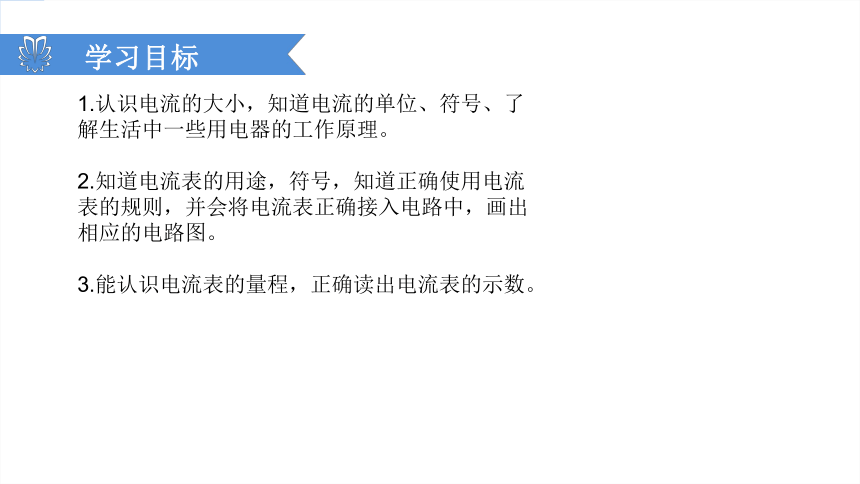

课件14张PPT。人教版《物理》九年级 授课：多多老师慕 课 联 盟 课 程 开 发 中 心 www.moocun.com[慕联教育同步课程] 课程编号：慕课联盟课程开发中心 www.moocun.com第15章第4节电流的测量 TS20180419RW911504QJJ学习目标1.认识电流的大小，知道电流的单位、符号、了解生活中一些用电器的工作原理。
2.知道电流表的用途，符号，知道正确使用电流表的规则，并会将电流表正确接入电路中，画出相应的电路图。
3.能认识电流表的量程，正确读出电流表的示数。

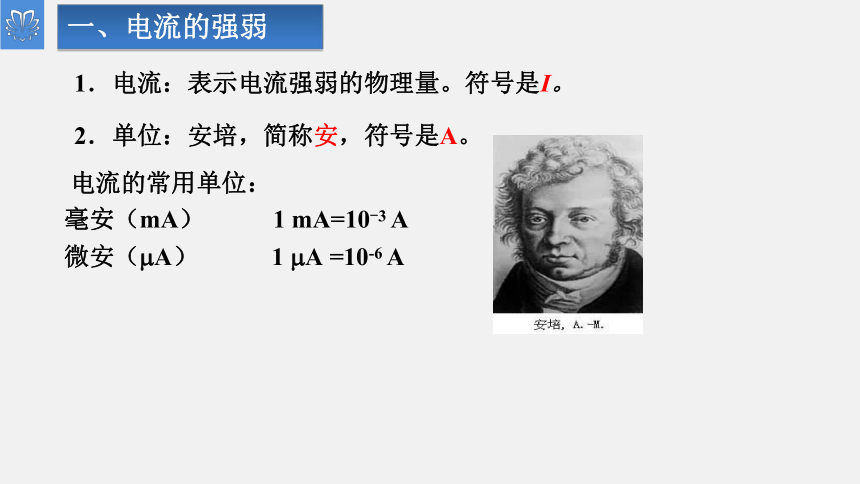

　　1．电流：表示电流强弱的物理量。符号是I。　　2．单位：安培，简称安，符号是A。
　　一、电流的强弱 　　 电流的常用单位：
　　毫安（mA） 1 mA=10-3 A

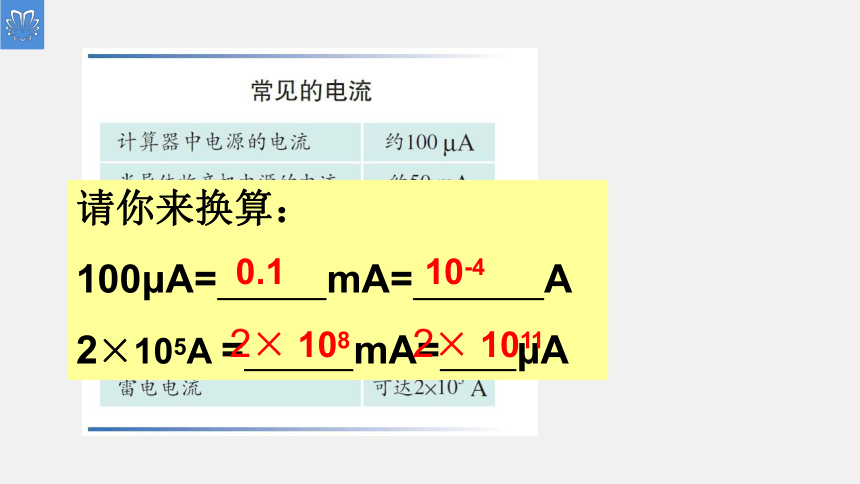

　　微安（mA） 1 mA =10-6 A请你来换算：
100μA= mA= A

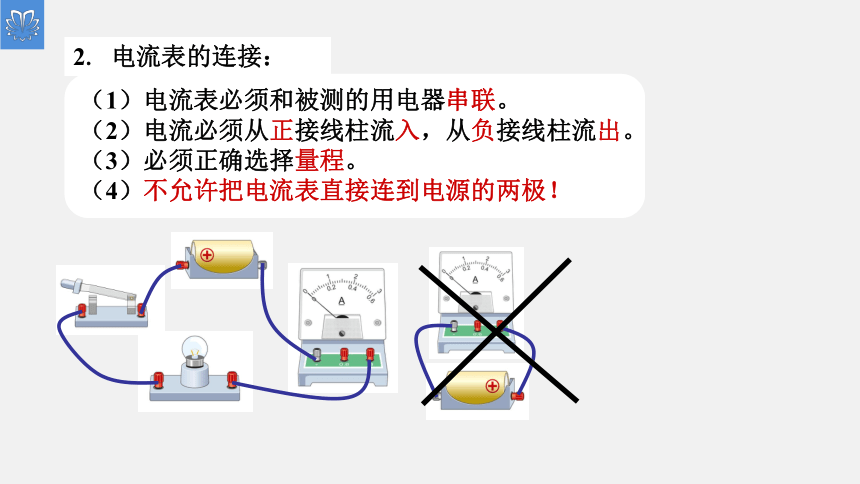

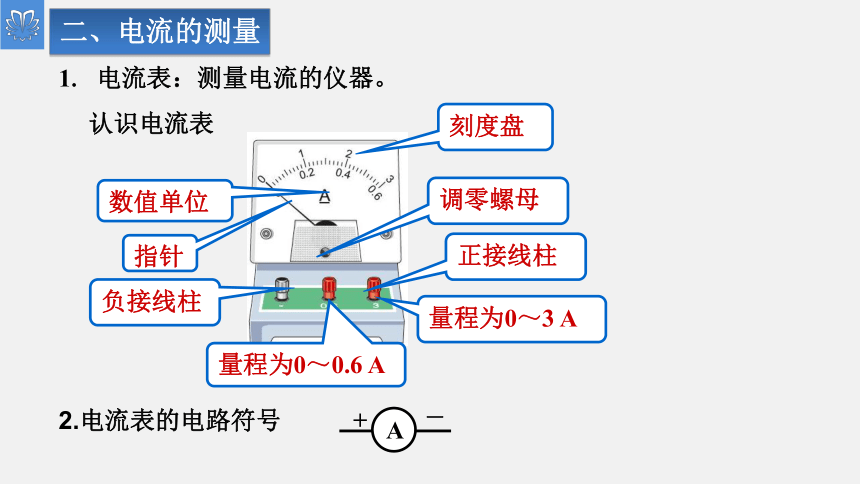

2×105A = mA= μA0.110-42× 1082× 1011刻度盘数值单位指针调零螺母正接线柱负接线柱量程为0～0.6 A量程为0～3 A1. 电流表：测量电流的仪器。二、电流的测量　　认识电流表2.电流表的电路符号2. 电流表的连接：（1）电流表必须和被测的用电器串联。
（2）电流必须从正接线柱流入，从负接线柱流出。
（3）必须正确选择量程。

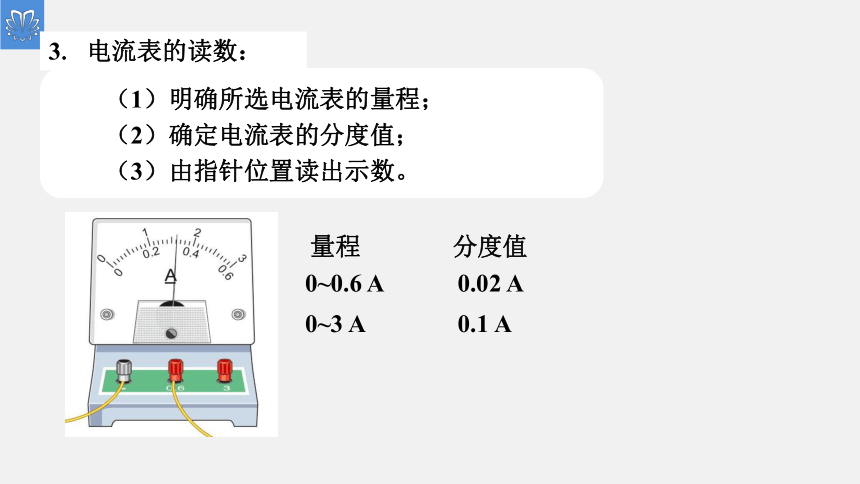

（4）不允许把电流表直接连到电源的两极！3. 电流表的读数：　　（1）明确所选电流表的量程；
　　（2）确定电流表的分度值；
　　（3）由指针位置读出示数。0~0.6 A0~3 A0.02 A0.1 A量程分度值　1.　请读出下列电流表的示数。0.58 A1.4 A　2.　以下电路中，电流表连接方法正确的是（ ） A3. 练习使用电流表
根据电路图，连接实物图，4．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5 A），并画出电路图。 　　5．根据所给电路图连接实物图。 L2L11.电流的大小、单位。
2.正确使用电流表的规则。
3.认识电流表的量程，正确读出电流表的示数。
慕联提示
亲爱的同学，课后请做一下习题测试，假如达到90分以上，就说明你已经很好的掌握了这节课的内容，有关情况将记录在你的学习记录上，亲爱的同学再见！
