15.5.2串、并联电路中电流的规律（同步课件）

课件10张PPT。人教版《物理》九年级 授课：多多老师慕 课 联 盟 课 程 开 发 中 心 www.moocun.com[慕联教育同步课程] 课程编号：慕课联盟课程开发中心 www.moocun.com第15章第4节 串、并联电路中电流的规律

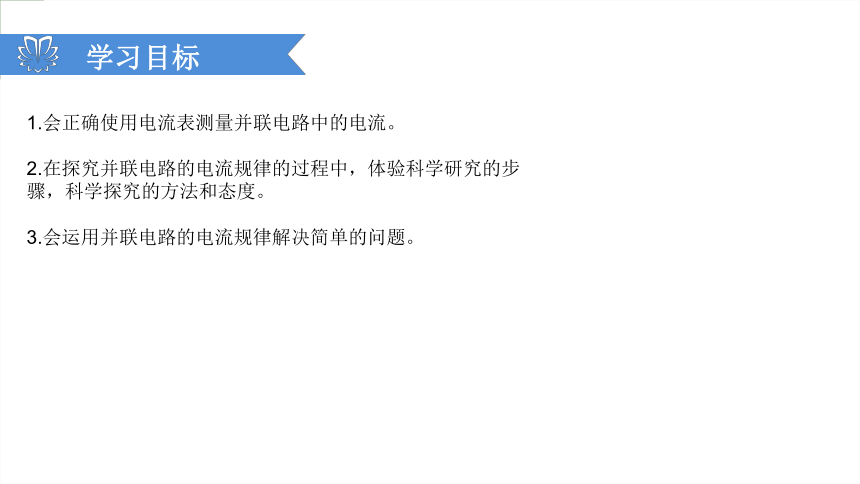

第二课时 TS201804200RW911504QJJ学习目标1.会正确使用电流表测量并联电路中的电流。
2.在探究并联电路的电流规律的过程中，体验科学研究的步 骤，科学探究的方法和态度。
3.会运用并联电路的电流规律解决简单的问题。

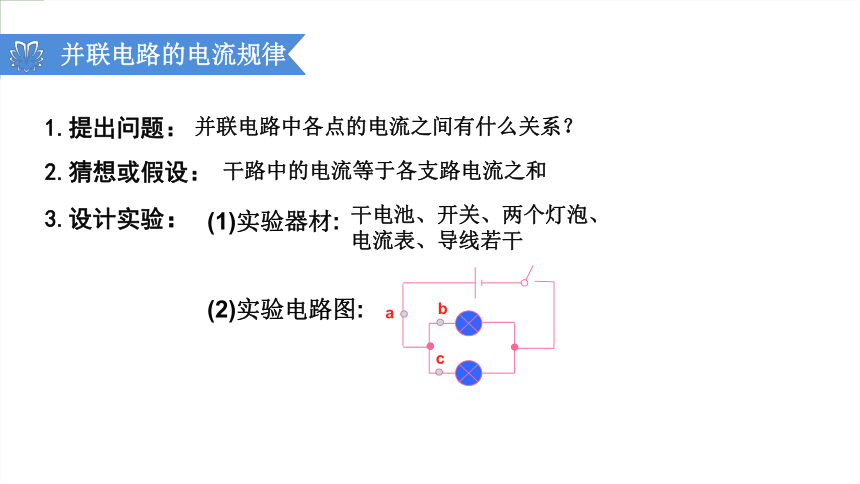

1.提出问题：并联电路中各点的电流之间有什么关系？2.猜想或假设：3.设计实验：(1)实验器材:
(2)实验电路图:
干电池、开关、两个灯泡、电流表、导线若干并联电路的电流规律干路中的电流等于各支路电流之和实验结论：

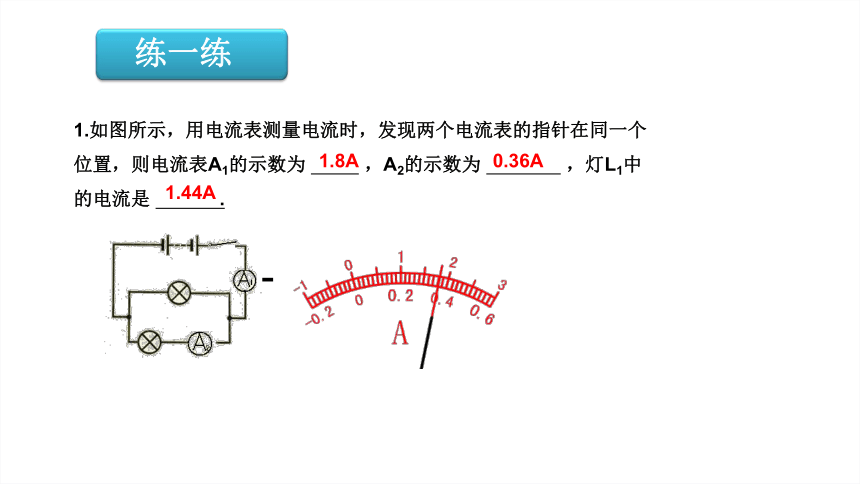

并联电路中，干路电流等于各支路电流之和。实验数据1.如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为 ，A2的示数为 ，灯L1中的电流是 .1.8A0.36A1.44A练一练2、如图所示，电流表A1、A2和A3的 示数分别为1.2A、0.8A和0.3A，那么通过灯L1的电流是_____A, L2的电流是__ __A, L3的电流是_____A。0.40.50.3练一练A1A2A33．如图所示电路图，电流表A1的示数为0.9 A，
A3的示数为0.4 A，则通过L1的电流是 ______，L2的电流是______，通过干路的电流是______。 0.4 A0.9 A0.5 A练一练4.在图所示的电路中，电流表A1的示数为
1.2 A，电流表A2的示数为0.5 A。
求：通过灯泡L1的电流I1和通过灯泡L2的电流I2。 练一练I1=0.7A
I2=0.5AL1L2A1A2课堂小结慕联提示
亲爱的同学，课后请做一下习题测试，假如达到90分以上，就说明你已经很好的掌握了这节课的内容，有关情况将记录在你的学习记录上，亲爱的同学再见！
