15.6第十五章电路和电流小结复习（2）（同步课件）

课件13张PPT。人教版《物理》九年级 授课：多多老师慕 课 联 盟 课 程 开 发 中 心 www.moocun.com[慕联教育同步课程] 课程编号：TS1903110204RH91010102QJJ慕课联盟课程开发中心 www.moocun.com第15章 电流和电路 复习（二）复 习 目 标1、理解短路现象和短路的危害。
2、学会利用串并联电路的特点设计电路。
3、会根据实物图连接电路图。

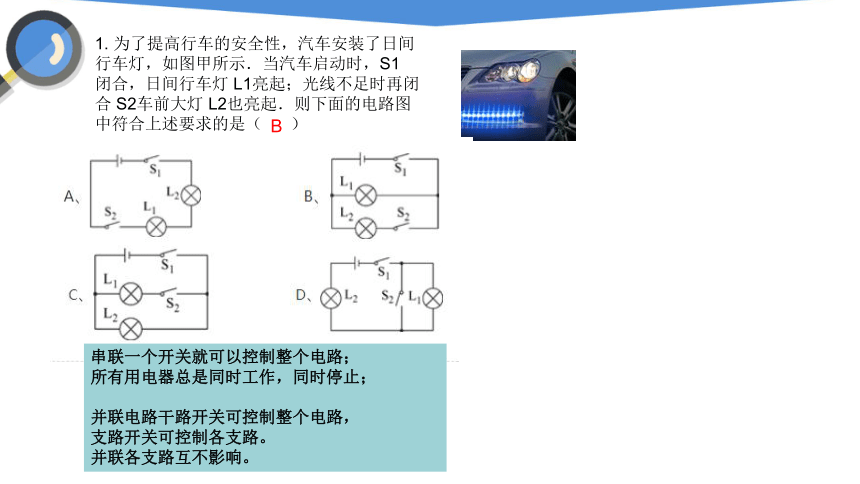

1. 为了提高行车的安全性，汽车安装了日间行车灯，如图甲所示．当汽车启动时，S1 闭合，日间行车灯 L1亮起；光线不足时再闭合 S2车前大灯 L2也亮起．则下面的电路图中符合上述要求的是（ ）串联一个开关就可以控制整个电路；
所有用电器总是同时工作，同时停止；
并联电路干路开关可控制整个电路，
支路开关可控制各支路。

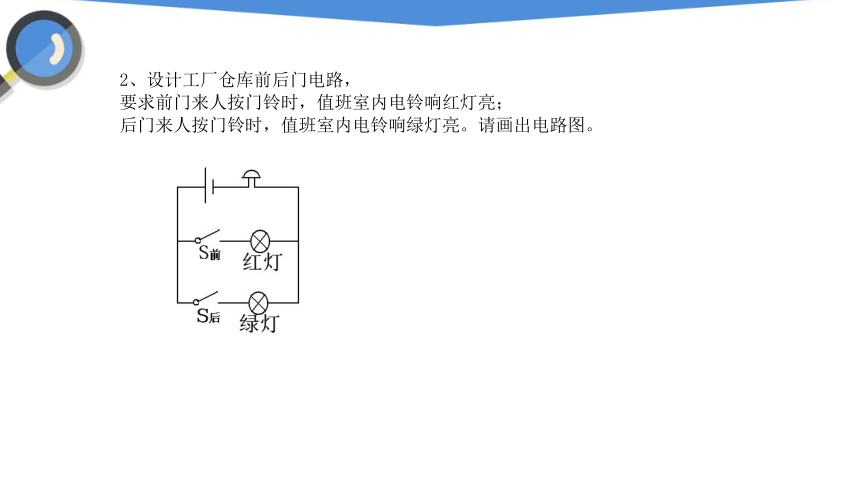

并联各支路互不影响。B2、设计工厂仓库前后门电路，
要求前门来人按门铃时，值班室内电铃响红灯亮；

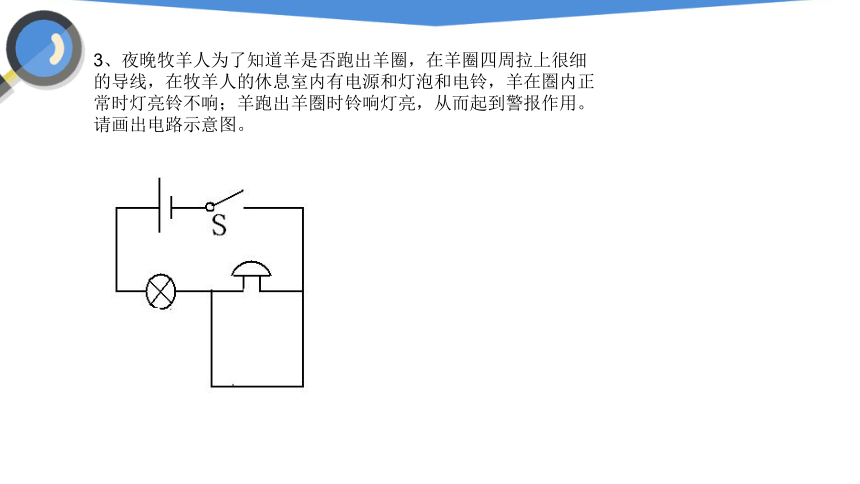

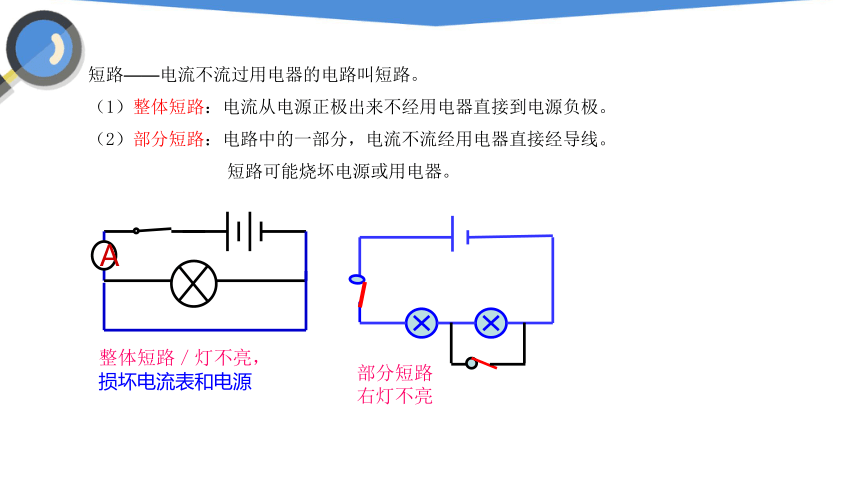

后门来人按门铃时，值班室内电铃响绿灯亮。请画出电路图。3、夜晚牧羊人为了知道羊是否跑出羊圈，在羊圈四周拉上很细的导线，在牧羊人的休息室内有电源和灯泡和电铃，羊在圏内正常时灯亮铃不响；羊跑出羊圏时铃响灯亮，从而起到警报作用。请画出电路示意图。短路——电流不流过用电器的电路叫短路。
（1）整体短路：电流从电源正极出来不经用电器直接到电源负极。
（2）部分短路：电路中的一部分，电流不流经用电器直接经导线。
短路可能烧坏电源或用电器。整体短路／灯不亮，
损坏电流表和电源部分短路
右灯不亮5、（2017?黄冈）楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮．经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（ ）DC6、某同学在洗浴时发现卫生间的排气扇可单独工作，但照明灯L1和采暖灯L2不能同时工作，下列电路图中符合要求的是（　　）A7、某电路中有一个封闭的电路盒，面板上有三个接线柱和灯泡、电铃各一个。为了探究内部结构，小明多次实验结果如表，画出盒内电路图。8、按电路连接实物图，通过L1电流不超过0.5 A。若只动一根导线后让电流表测干路电流，如何改动？S1S2Ｌ1Ｌ2连线方法：根据电流的路径来连接，这种方法叫“流向法”。9、如下图为几个电路元件，要求：L1 、 L2并联，
S1做总开关，S2控制灯L2 。
⑴ 画出电路图
⑵ 在实物图上连线。 S1S2L1L2L1L2S1S2L1复 习 小 结1、根据串并联的特点设计电路图。
串联一个开关就可以控制整个电路；所有用电器总是同时工作，同时停止；
并联电路干路开关可控制整个电路，支路开关可控制各支路。
并联各支路互不影响。
2、根据电路图连接实物图。
根据“流向法”即电流的路径来连线。有电流表的时候注意电流表使用方法。慕联提示
亲爱的同学，课后请做一下习题测试，假如达到90分以上，就说明你已经很好的掌握了这节课的内容，有关情况将记录在你的学习记录上，亲爱的同学再见！
