16.1电压（同步课件）

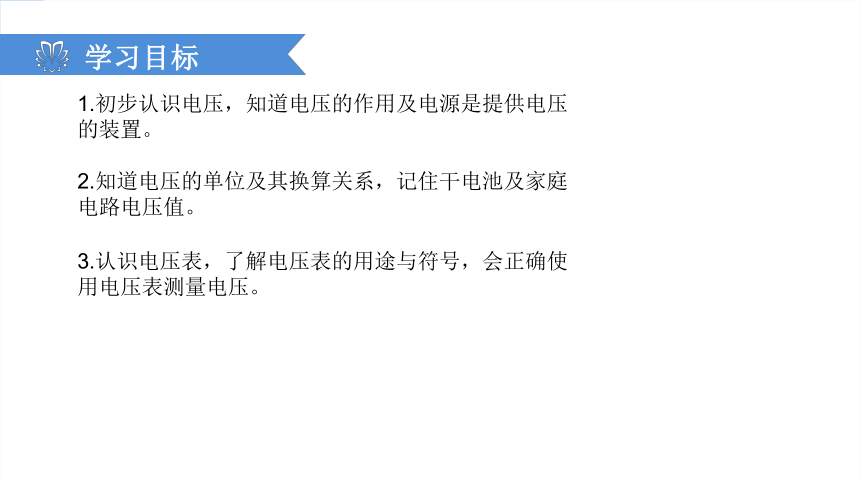

课件17张PPT。人教版《物理》九年级 授课：多多老师慕 课 联 盟 课 程 开 发 中 心 www.moocun.com[慕联教育同步课程] 课程编号：慕课联盟课程开发中心 www.moocun.com第16章第1节 电 压TS20180419RW911504QJJ学习目标1.初步认识电压，知道电压的作用及电源是提供电压 的装置。
2.知道电压的单位及其换算关系，记住干电池及家庭电路电压值。

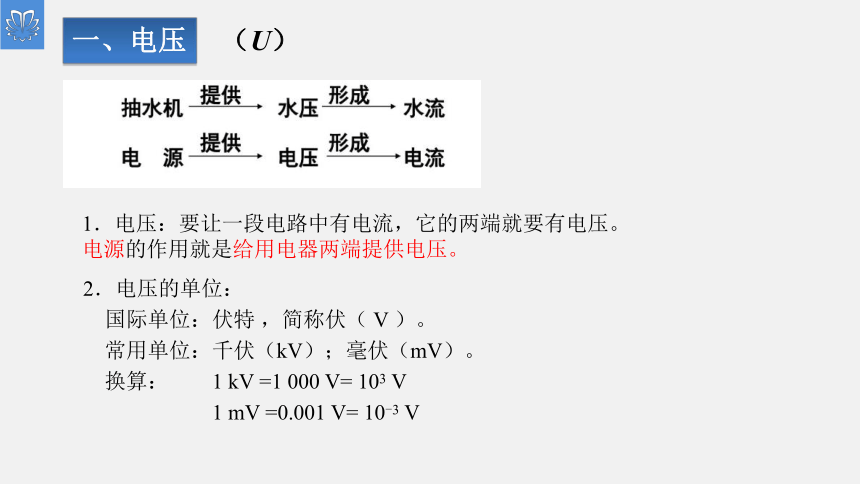

3.认识电压表，了解电压表的用途与符号，会正确使用电压表测量电压。 抽水机水轮机（U）一、电压 2．电压的单位：
　　国际单位：伏特 ，简称伏（ V ）。
　　常用单位：千伏（kV）；毫伏（mV）。
　　换算：　　1 kV =1 000 V= 103 V

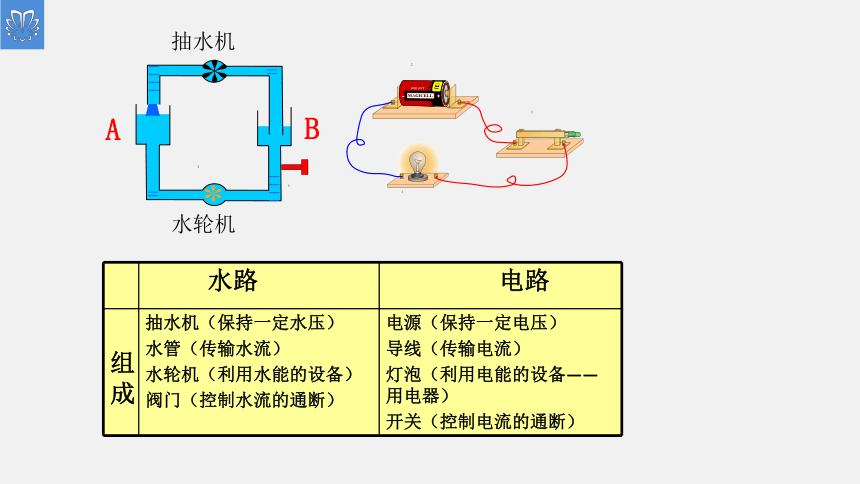

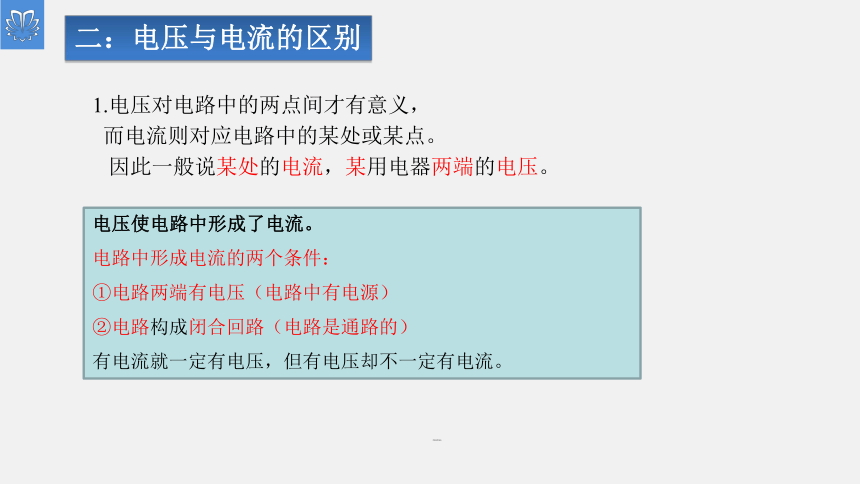

　　　　　　　1 mV =0.001 V= 10-3 V1．电压：要让一段电路中有电流，它的两端就要有电压。 电源的作用就是给用电器两端提供电压。用水压类比电压二：电压与电流的区别电压使电路中形成了电流。
电路中形成电流的两个条件：
①电路两端有电压（电路中有电源）
②电路构成闭合回路（电路是通路的）
有电流就一定有电压，但有电压却不一定有电流。1.电压对电路中的两点间才有意义，
而电流则对应电路中的某处或某点。

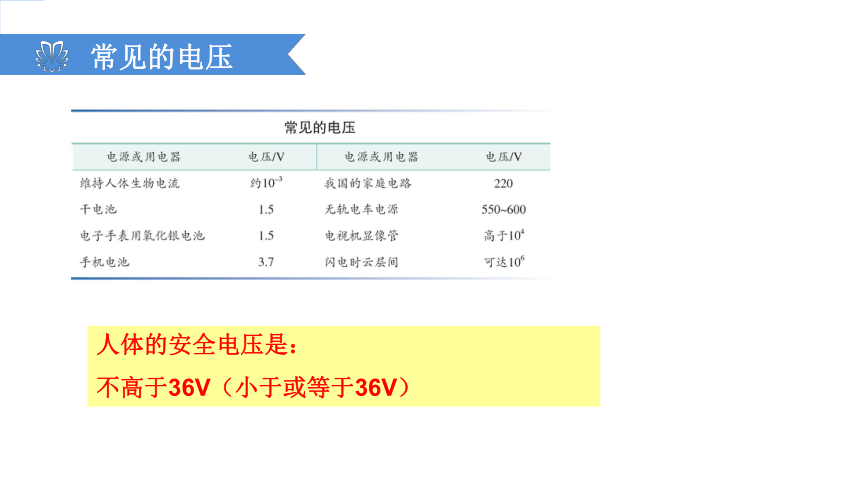

因此一般说某处的电流，某用电器两端的电压。人体的安全电压是：
不高于36V（小于或等于36V）常见的电压电压表电压表有 个接线柱，
有 个量程，使用“ ”和“ ”两个接线柱时，量程是0~3V ，看 （填“上”或“下”）排刻度，分度值是“ V ”看：看量程（测量范围），
看分度值（最小刻度值），
看零刻度线１、电压表必须并联在被测电路两端。
（若电压表与用电器串联，则相当于断路，
用电器不能正常工作。）
２、使电流从 “＋”接线柱流入电压表，从“－”接线柱 流出电压表。（正进负出）
３、选择合适的量程。(若不能判断，则先用大量程“试触”，然后再选择合适的量程)。
４、电压表可以直接接在电源两极，测出电源电压。 电压表的使用用电压表测量电压2 V12.5 V1 V电压表读数仪
表电
流
表电
压
表元
件
符
号使用规则接
法接线 柱量程能否直接连到
电源两极学生用表量程分度值读
数串
联并
联电流
从“+”
进从
“-”出不能
超过表的量程
先大后小不
能能0-0.6A0.02A0-3A0.1A0-3V0.1V0-15V0.5V先看
量程
再读电压表和电流表的异同接
法　　连接电路，使小灯泡发光并且用电压表测量 小灯泡两端的电压。先 串 后 并　　画出对应的电路图。在如图所示的电路图中，能用电压表正确测出灯Ll两端电压的是( )



B方法：判断电压表测谁的电压就看电压表的两端和谁的两端直接用导线相连。 如图所示为一个正确的电路图，其中a、b是电表．
则（　　）
A．a.b均为电流表
B．a.b均为电压表
C．a是电流表，b是电压表
D．a是电压表，b是电流表D　　1．电源给用电器两端提供电压。电压通常用字母U表示，单位是伏特，符号是V。　　2．电压表与被测用电器并联，正、负接线柱的接法要正确（电流从正接线柱流入，从负接线柱流出），被测电压不能超过电压表的最大测量值。慕联提示
亲爱的同学，课后请做一下习题测试，假如达到90分以上，就说明你已经很好的掌握了这节课的内容，有关情况将记录在你的学习记录上，亲爱的同学再见！
