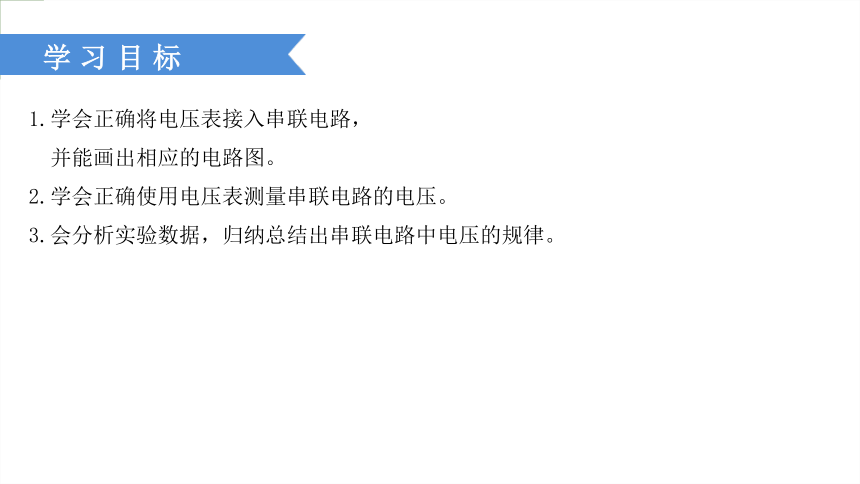

并能画出相应的电路图。
2.学会正确使用电压表测量串联电路的电压。

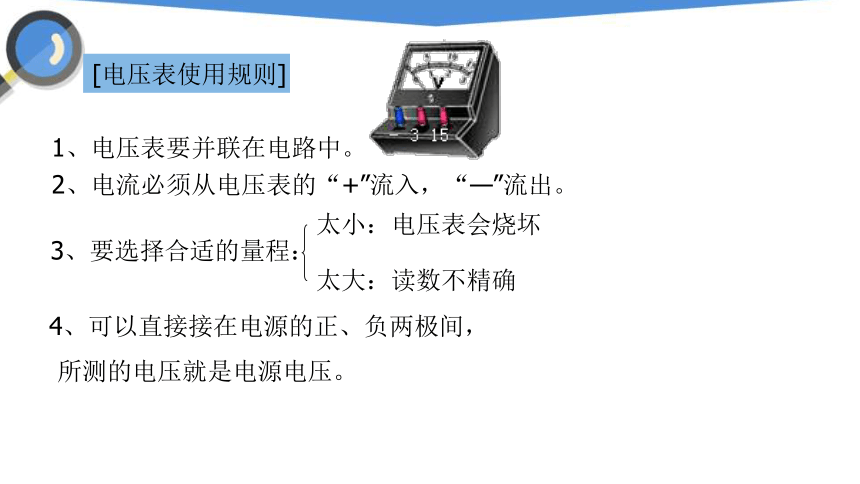

3.会分析实验数据,归纳总结出串联电路中电压的规律。[电压表使用规则]1、电压表要并联在电路中。2、电流必须从电压表的“+”流入,“—”流出。3、要选择合适的量程:太小:电压表会烧坏太大:读数不精确4、可以直接接在电源的正、负两极间,
所测的电压就是电源电压。提出问题

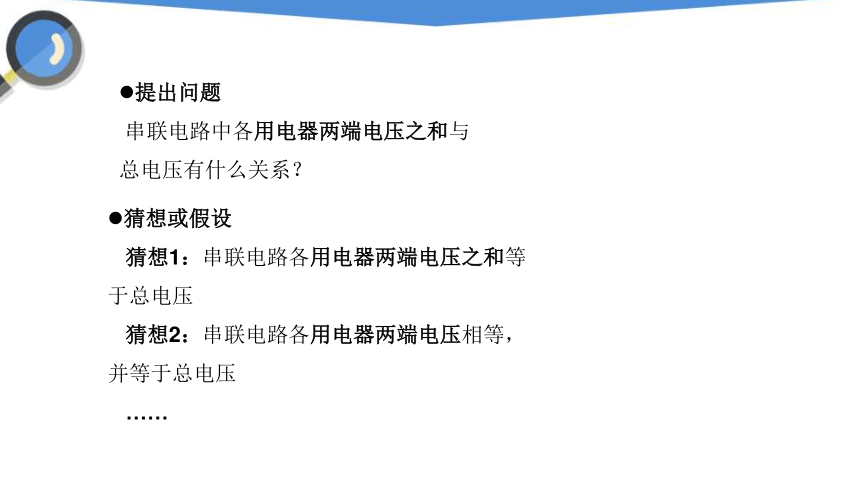

串联电路中各用电器两端电压之和与总电压有什么关系?猜想或假设
猜想1:串联电路各用电器两端电压之和等于总电压
猜想2:串联电路各用电器两端电压相等,并等于总电压
……

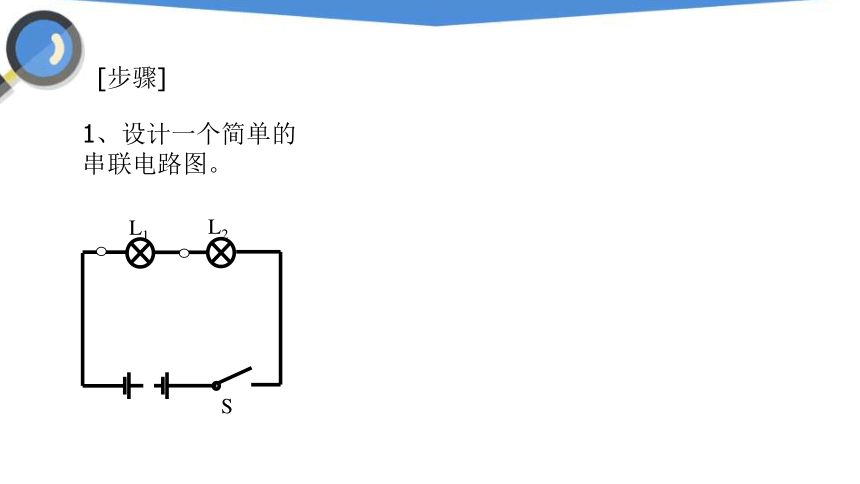

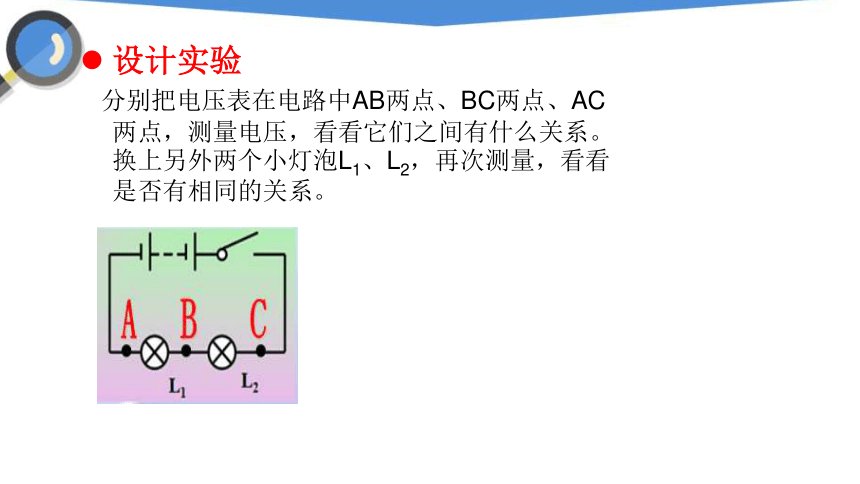

设计实验
分别把电压表在电路中AB两点、BC两点、AC两点,测量电压,看看它们之间有什么关系。换上另外两个小灯泡L1、L2,再次测量,看看是否有相同的关系。用电压表测量串联电路中的电压[目的]1、研究串联电路两端的总电压和各用

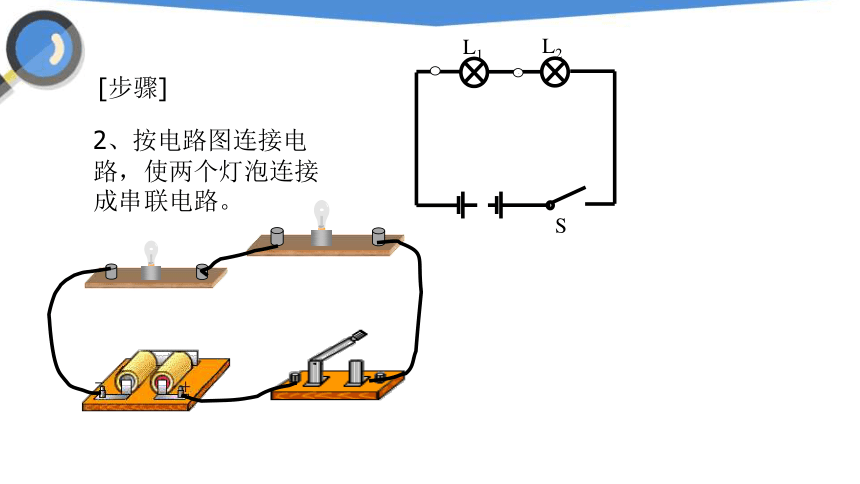

电器两端电压关系. [器材]规格不同小灯泡(连灯座)2个,

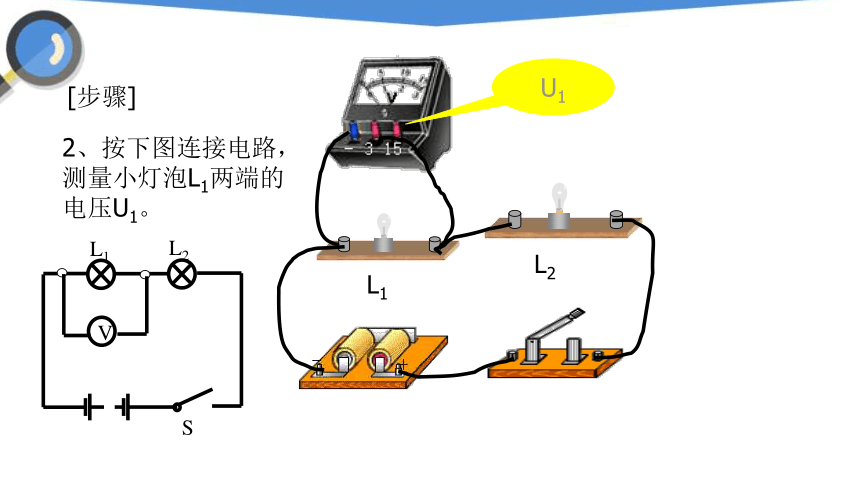

电压表,电源,导线,开关[步骤]1、设计一个简单的串联电路图。[步骤]2、按电路图连接电路,使两个灯泡连接成串联电路。[步骤]2、按下图连接电路,测量小灯泡L1两端的电压U1。U1VU1= 1.5V读数:U1[步骤]3、按下图连接电路,测量小灯泡L2两端的电压U2。L1L2U2U2= 1.5V读数:U2[步骤]4、按下图连接电路,测量小灯泡L1和L2两端的总电压U。L1L2U读数:U= 3V[结论]串联电路中电流
U1=______U2=_______U=_______实验表明串联电路两端的总电压等于各用电器两端电压之和.串联电路中电压特点: U=U1+U23V1.5V1.5V1. 如图所示,电源电压为3v,电压表的示数为1V,则灯泡L1和L2两端的电压分别为( )
A. 1V、2V
B. 1V、1V
C. 2V、1V
D. 无法确定
C本节练习2 .如图所示,电源电压为9V,且保持不变,
开关S闭合后,电压表的示数为6V.则 ( )
A.L1两端的电压为3V
B.L1两端的电压为6V
C.L2两端的电压为3V
D.L2两端的电压为9V A3. 如图所示,电源电压恒定,当开关S1闭合、S2断开时,电压表的示数为3V;当S1断开、S2闭合时,电压表的示数为4.5V,则灯L1两端电压为____V,灯L2两端电压为____V,电源电压为 ____V。
1.534.5本节小结 串联电路的总电压等于
各部分电路两端的电压之和
U1+U2=U
