16.2.2串并联电路中电压的规律（同步课件）

课件18张PPT。人教版《物理》九年级 授课：多多老师慕 课 联 盟 课 程 开 发 中 心 www.moocun.com[慕联教育同步课程] 课程编号：慕课联盟课程开发中心 www.moocun.com第16章 第2节 串、并联电路中电压的规律TS20181011RW91130301QJJ 第二课时学 习 目 标1.学会正确将电压表接入并联电路，
并能画出相应的电路图。
2.学会正确使用电压表测量并联电路的电压。

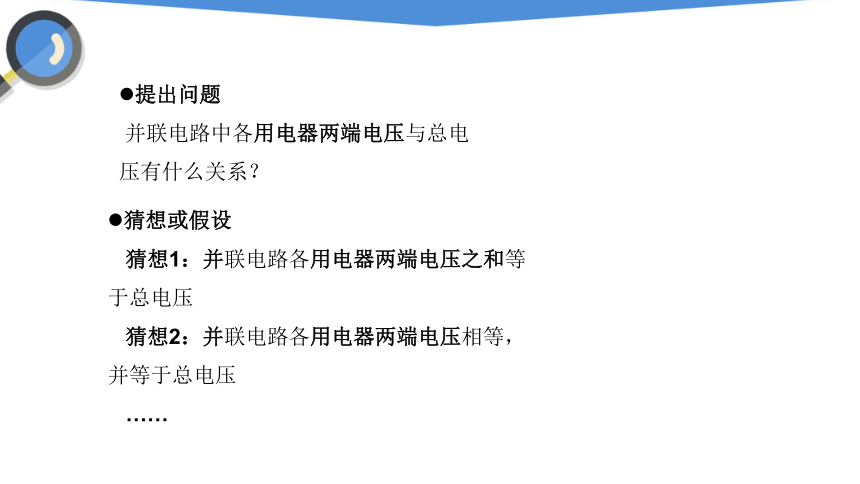

3.会分析实验数据，归纳总结出并联电路中电压的规律。提出问题
并联电路中各用电器两端电压与总电压有什么关系？猜想或假设
猜想1：并联电路各用电器两端电压之和等于总电压
猜想2：并联电路各用电器两端电压相等，并等于总电压
……

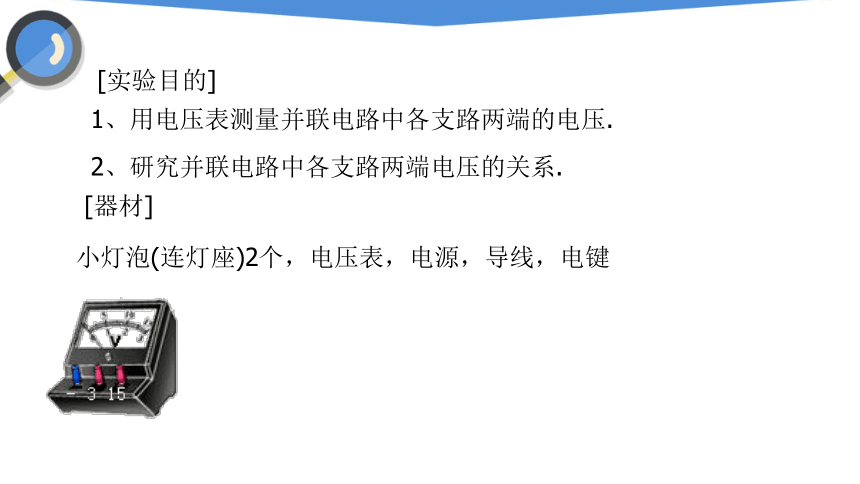

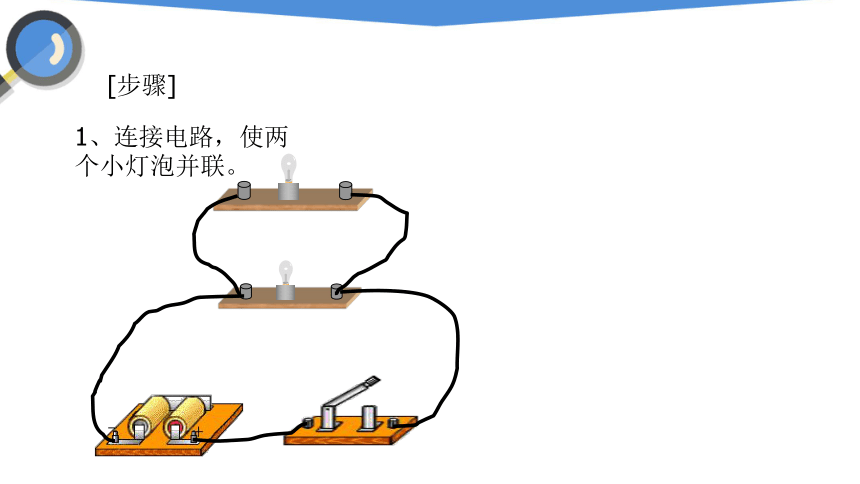

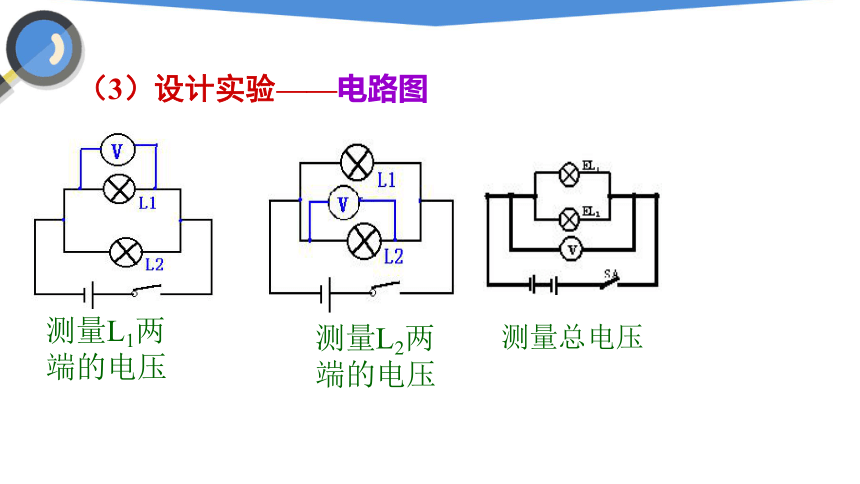

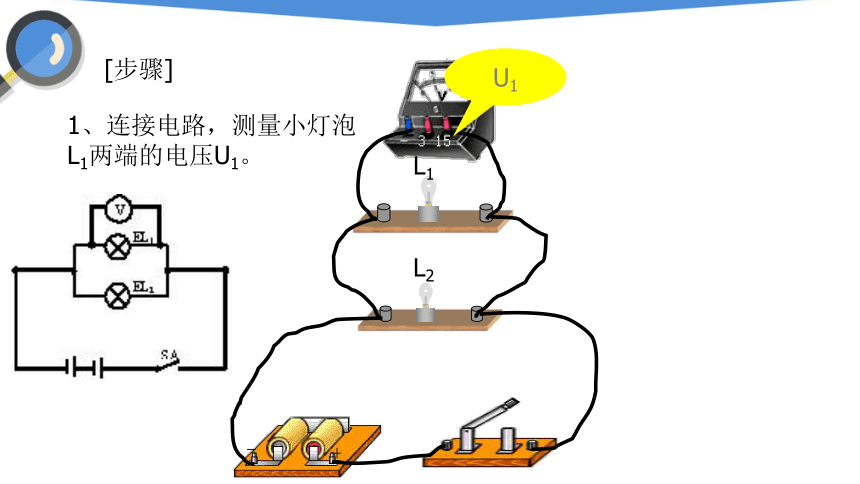

[实验目的]1、用电压表测量并联电路中各支路两端的电压.2、研究并联电路中各支路两端电压的关系.[器材]小灯泡(连灯座)2个，电压表，电源，导线，电键（3）设计实验——电路图测量L1两端的电压测量L2两端的电压测量总电压[步骤]1、连接电路，使两个小灯泡并联。[步骤]1、连接电路，测量小灯泡L1两端的电压U1。L1L2U1读数：U1= 3V[步骤]2、连接电路，测量小灯泡L2两端的电压U2。L1L2U2读数：U2= 3V[步骤]3、连接电路，测量并联电路两端的电压U。L1L2U读数：U= 3V[结果]并联电路中电流
U1=_______U2=_______U=_______实验表明并联电路中，各支路两端的电压相等.并联电路电压特点： U1=U2=U3V3V3V本节练习1、现有4节干电池，有关这些电池的说法中，
正确的是（ ）
A、每一节干电池的电压都与电池组总电压相同。
B、四节干电池都串联时，总电压跟任何一节电池电压 一样大。
C、四节干电池并联时，总电压等于四节电池的和。
D、这四节干电池可组成6v的电源。DD2、如图是某同学做实验时的电路图。闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是( )
A. 电源正极与a之间断路B. a、L1、b之间断路C. b、L2、c之间断路D. c与电源负极之间断路 C3.如图所示的电路中，闭合开关S后，小灯泡L1、L2都正常发光，电表完好，如果将电压表和电流表互换，
那么将出现的情况是 :电流表无示数，
电压表测电源电压。并联电路中，各支路两端的电压等于总电压。
U1=U2=U本节小结慕联提示
亲爱的同学，课后请做一下习题测试，假如达到90分以上，就说明你已经很好的掌握了这节课的内容，有关情况将记录在你的学习记录上，亲爱的同学再见！
