16.4变阻器（同步课件）

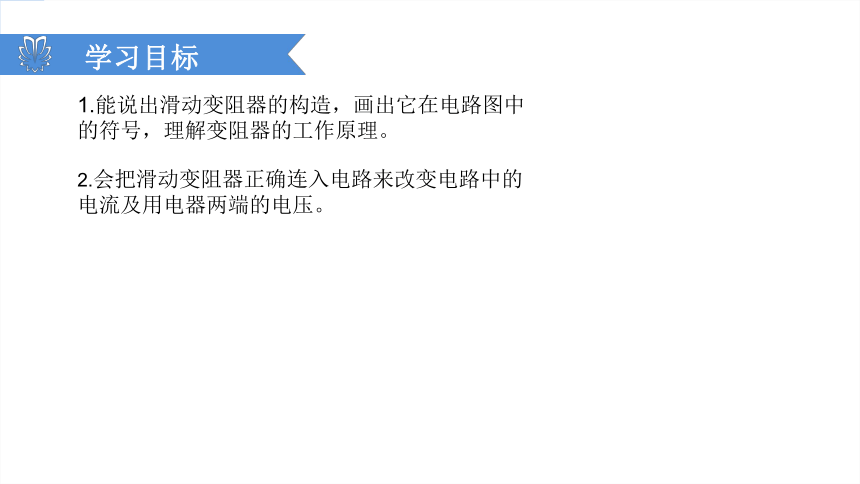

课件16张PPT。人教版《物理》九年级 授课：多多老师慕 课 联 盟 课 程 开 发 中 心 www.moocun.com[慕联教育同步课程] 课程编号：慕课联盟课程开发中心 www.moocun.com第16章第4节 变阻器 TS20180419RW911504QJJ学习目标1.能说出滑动变阻器的构造，画出它在电路图中的符号，理解变阻器的工作原理。

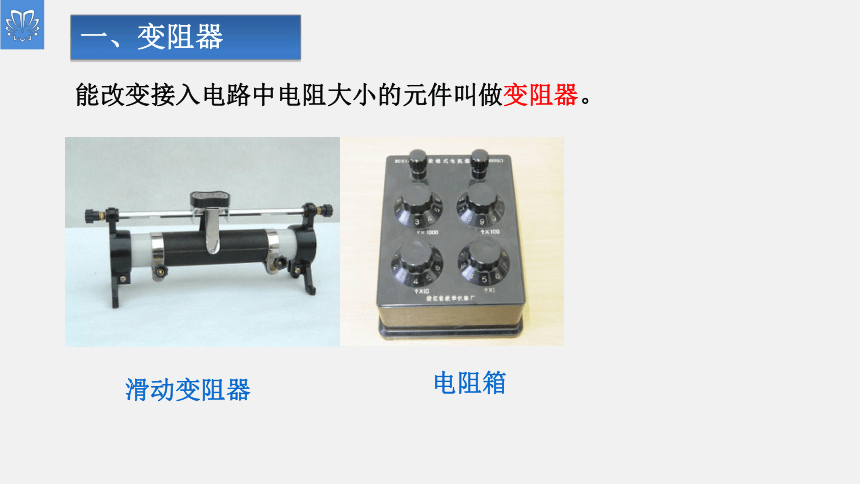

2.会把滑动变阻器正确连入电路来改变电路中的电流及用电器两端的电压。一、变阻器　　滑动变阻器 能改变接入电路中电阻大小的元件叫做变阻器。电阻箱　2．认识滑动变阻器

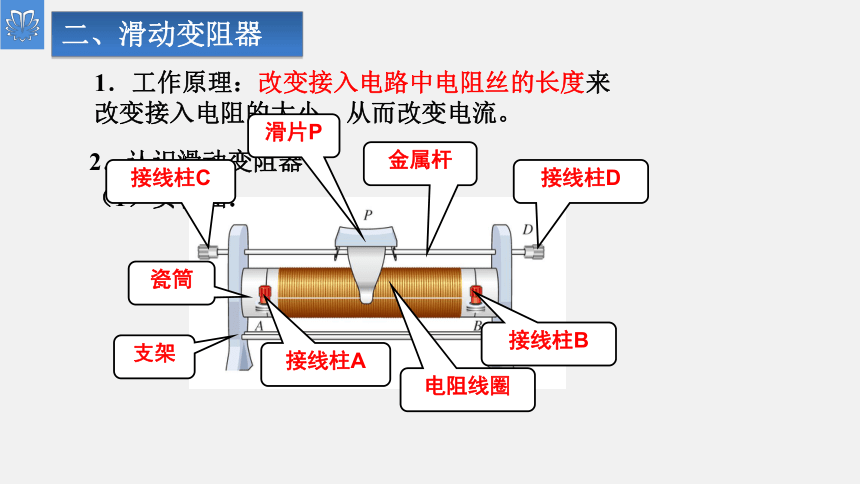

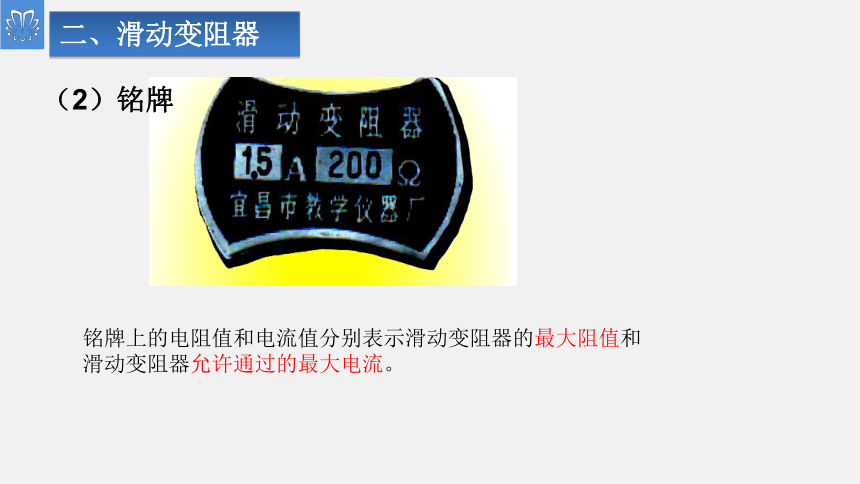

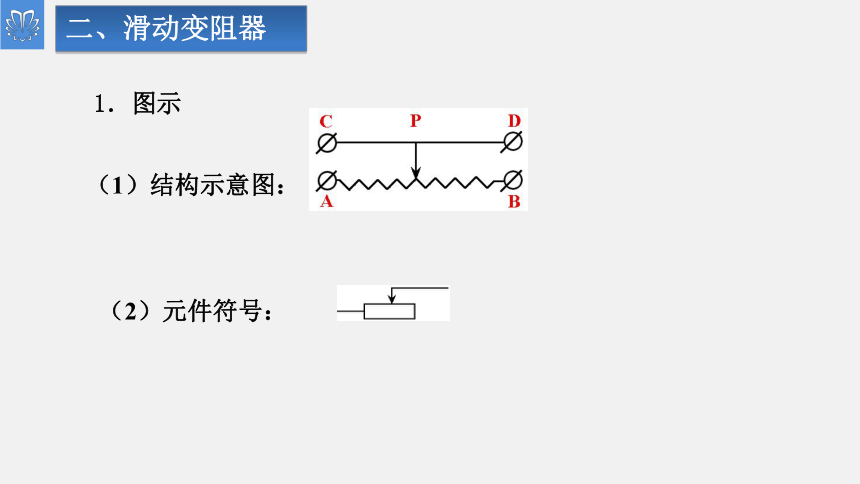

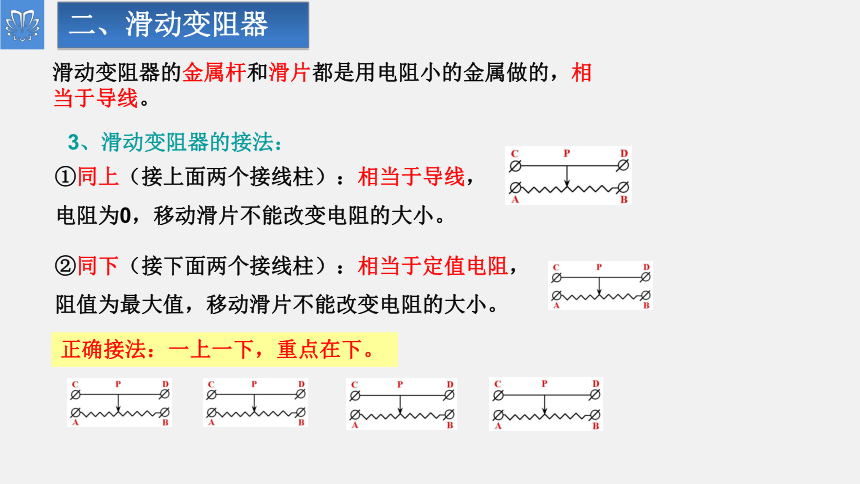

（1）实物图：二、滑动变阻器　1．工作原理：改变接入电路中电阻丝的长度来　改变接入电阻的大小，从而改变电流。滑片P接线柱D接线柱B接线柱C接线柱A金属杆瓷筒支架电阻线圈　（2）元件符号：　（1）结构示意图：二、滑动变阻器　1．图示二、滑动变阻器（2）铭牌铭牌上的电阻值和电流值分别表示滑动变阻器的最大阻值和滑动变阻器允许通过的最大电流。二、滑动变阻器滑动变阻器的金属杆和滑片都是用电阻小的金属做的，相当于导线。3、滑动变阻器的接法：①同上（接上面两个接线柱）：相当于导线，
电阻为0，移动滑片不能改变电阻的大小。②同下（接下面两个接线柱）：相当于定值电阻，
阻值为最大值，移动滑片不能改变电阻的大小。正确接法：一上一下，重点在下。二、滑动变阻器　4．滑动变阻器的使用注意事项（1）一般要串联在电路中。
（2）一上一下连接，主要看下。
（3）使用前应将滑片移到阻值最大处
（4）不能超过允许通过的最大电流。有效长度 最长　1、连通电路前应将滑片放到什么位置上？用滑动变阻器改变小灯泡的亮度　2、在此电路中，滑动变阻器起了哪些作用？保护电路和改变电路中的电流　　能表示出阻值的变阻器。旋钮式电阻箱三、电阻箱内部结构电位器四、变阻器的应用收音机调音量的电位器：电位器练一练 油面上升时，杠杆左端上翘，
变阻器R连入电路中的电阻 ，
油量表（电流表）的示数 。变小变大汽车油量表原理1．能改变接入电路中电阻大小的元件叫做变阻器。　　3．电位器是变阻器在生活中的应用。2．滑动变阻器通过改变接入电路中电阻线长度来改变接入电阻，从而改变电流，应串联在电路，接线注意 “一上一下” 。课堂小结慕联提示
亲爱的同学，课后请做一下习题测试，假如达到90分以上，就说明你已经很好的掌握了这节课的内容，有关情况将记录在你的学习记录上，亲爱的同学再见！
