17.2欧姆定律（同步课件）

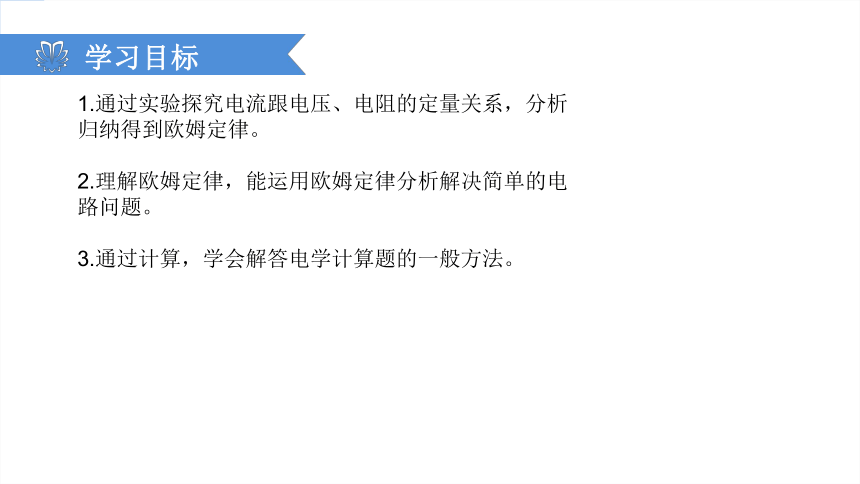

课件14张PPT。人教版《物理》九年级 授课：多多老师慕 课 联 盟 课 程 开 发 中 心 www.moocun.com[慕联教育同步课程] 课程编号：慕课联盟课程开发中心 www.moocun.com第17章第2节 欧姆定律TS20180423RW911504QJJ学习目标1.通过实验探究电流跟电压、电阻的定量关系，分析归纳得到欧姆定律。
2.理解欧姆定律，能运用欧姆定律分析解决简单的电路问题。

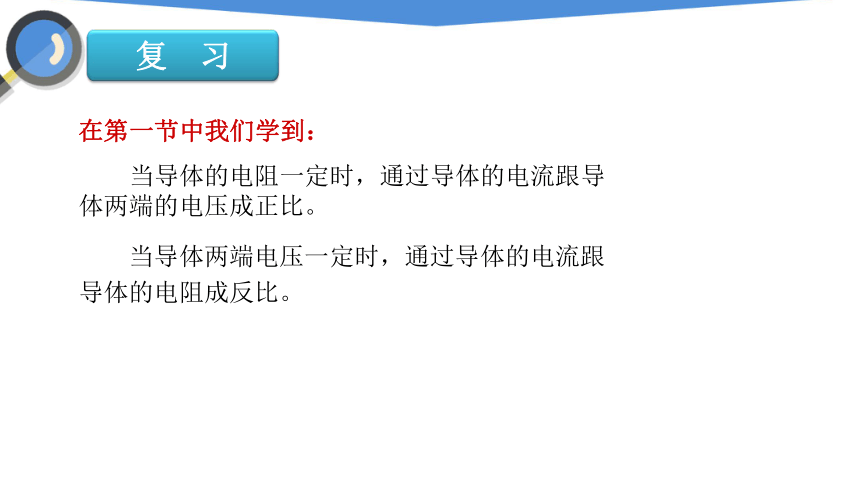

3.通过计算，学会解答电学计算题的一般方法。在第一节中我们学到：
　　当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。

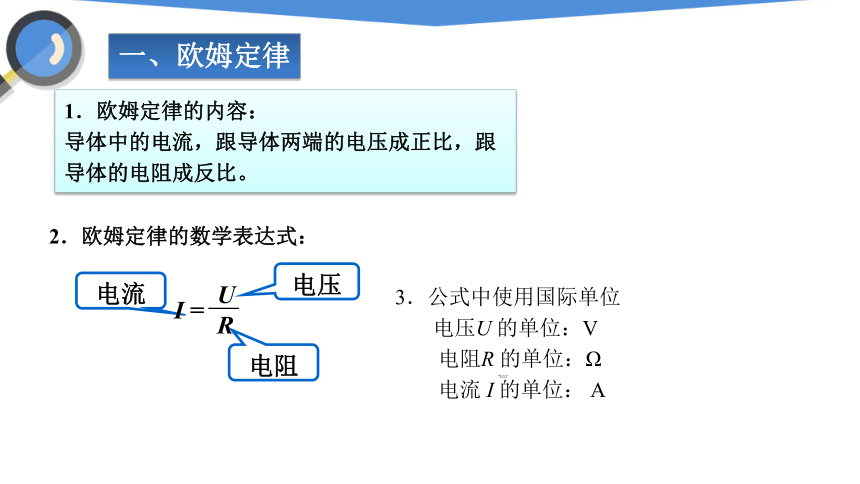

　　当导体两端电压一定时，通过导体的电流跟导体的电阻成反比。复　习1．欧姆定律的内容：
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。欧姆（1787-1854）
德国物理学家 2．欧姆定律的数学表达式： 电压电阻电流一、欧姆定律3．公式中使用国际单位
　 电压U 的单位：V
　　电阻R 的单位：Ω

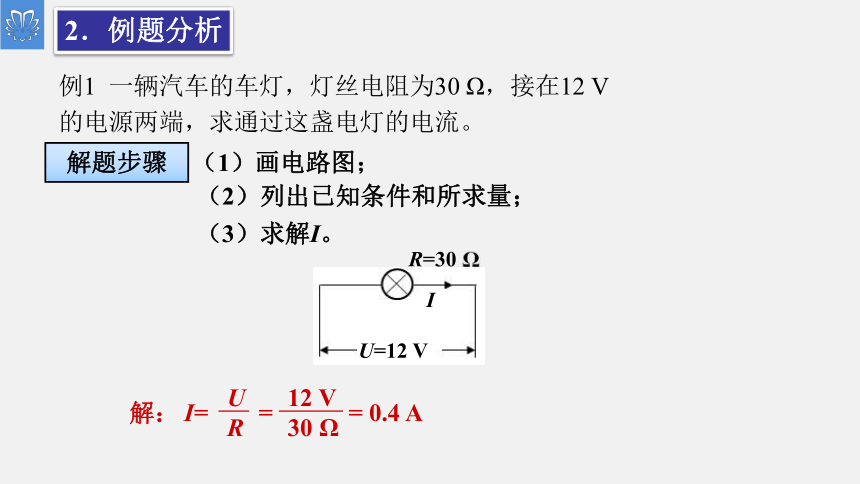

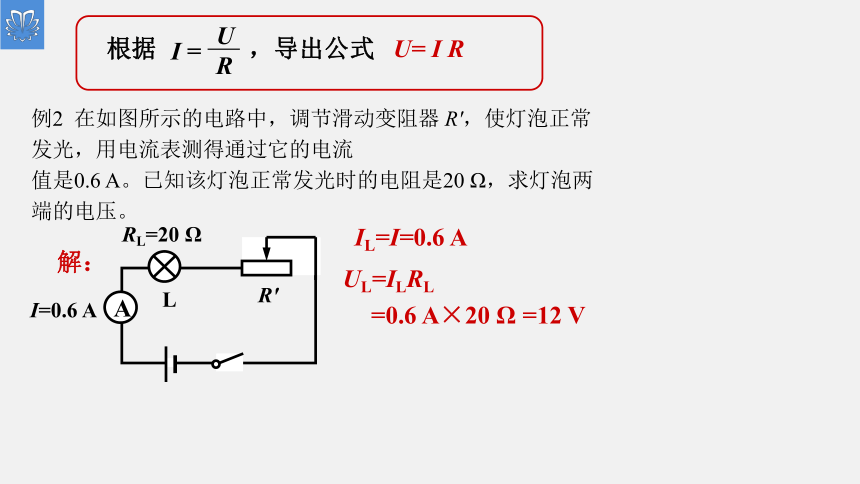

　　电流 I 的单位： A例1 一辆汽车的车灯，灯丝电阻为30 Ω，接在12 V的电源两端，求通过这盏电灯的电流。 解：（1）画电路图；（2）列出已知条件和所求量；（3）求解I。2．例题分析解题步骤例2 在如图所示的电路中，调节滑动变阻器 R'，使灯泡正常发光，用电流表测得通过它的电流
值是0.6 A。已知该灯泡正常发光时的电阻是20 Ω，求灯泡两端的电压。解：UL=ILRL

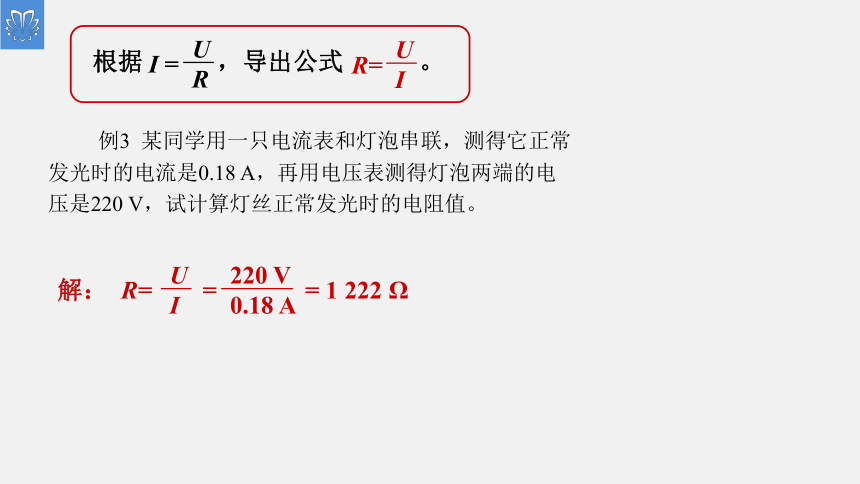

=0.6 A×20 Ω =12 VRL=20 ΩI=0.6 AIL=I=0.6 A　　例3 某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18 A，再用电压表测得灯泡两端的电压是220 V，试计算灯丝正常发光时的电阻值。解：（1）读题、审题（注意已知量的内容）；
（2）根据题意画出电路图；
（3）在图上标明已知量的符号、数值和未知量的符号；
（4）选用物理公式进行计算（书写格式要完整，规范）。1．用公式进行计算的一般步骤：二、应用欧姆定律4．注意欧姆定律反映同一时刻、同一段电路 I、U、R之间的关系。也就是说欧姆定律具有同一性和同时性。同一性：欧姆定律中的“通过”的电流I、“两端”的电压U及“导体”的电阻R是对同一个导体而言的，三者要一一对应。在解题中习惯把同一个导体各个物理量角标用同一个数字表示，如I1、R1、U1。已知电源电压为6V，灯L1的电阻为10Ω，当开关闭合时，
电压表的示数为2.5V，求电流表的示数。同时性：欧姆定律中的三个量是针对同一时间而言的。定值电阻的阻值为20Ω，当滑动变阻器滑片在最右端时，电压表的示数为3V。当滑动变阻器的滑片移到中间时，电压表的示数为5V，求此时通过定值电阻的电流。　加在某一电阻器两端的电压为5 V时，通过它的电流是0.5 A，则该电阻器的电阻应是多大？如果两端的电压增加到20 V，此时这个电阻器的电阻值是多大？通过它的电流是多大？解：提示：因为电阻是导体本身的一种性质，因此电阻的大小与电压、电流的大小均无关系，所以“电阻与电压成正比，与电流成反比”这种说法是错误的。练一练甲、乙分别接入电压比是2∶1的电路中，已知它们的电阻比是2∶3，则通过它们的电流比是　(　　　)
　　A．1∶1　B．2∶1　
C．4∶3　D．3∶1D练一练洪山嘴中学詹振亚 洪山嘴中学詹振亚 U = IR意义：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比（决定式）意义：电压在数值上等于导体中的电流跟导体的电阻的乘积。（计算式）意义：电阻在数值上等于导体两端的电压跟导体中的电流的比值。（计算式）通过导体的电流的大小取决于导体两端的电压以及导体的电阻。但是导体的电压或电阻并不取决于其他两个量。本节小结慕联提示
亲爱的同学，课后请做一下习题测试，假如达到90分以上，就说明你已经很好的掌握了这节课的内容，有关情况将记录在你的学习记录上，亲爱的同学再见！
