17.4欧姆定律在串、并联电路中的应用（同步课件）

课件12张PPT。人教版《物理》九年级 授课：多多老师慕 课 联 盟 课 程 开 发 中 心 www.moocun.com[慕联教育同步课程] 课程编号：慕课联盟课程开发中心 www.moocun.com第17章第4节欧姆定律在串、并联电路中的应用TS20180424RW911504QJJ学习目标

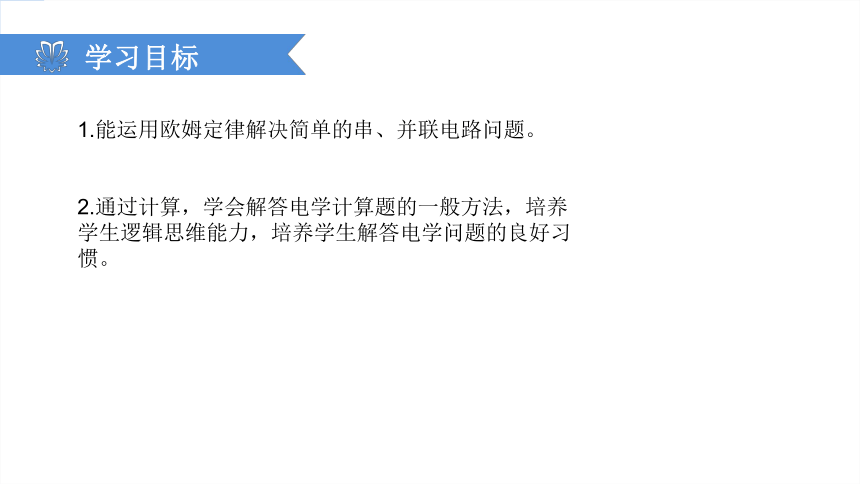

1.能运用欧姆定律解决简单的串、并联电路问题。
2.通过计算，学会解答电学计算题的一般方法，培养学生逻辑思维能力，培养学生解答电学问题的良好习惯。

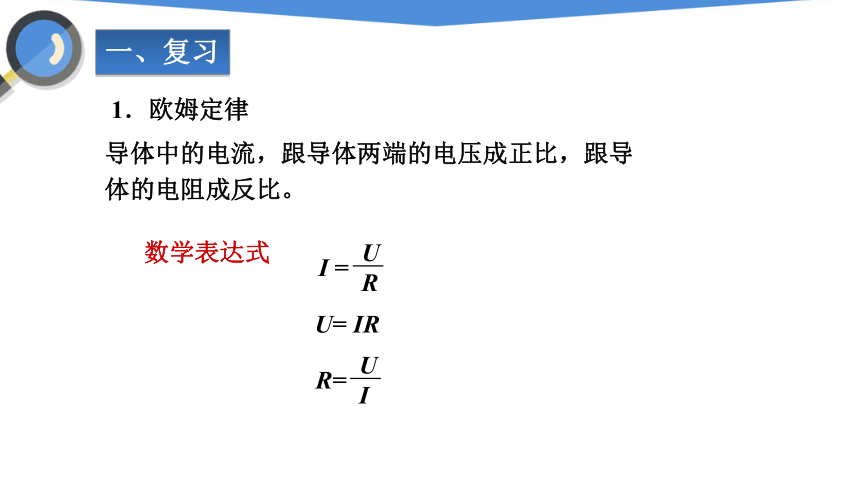

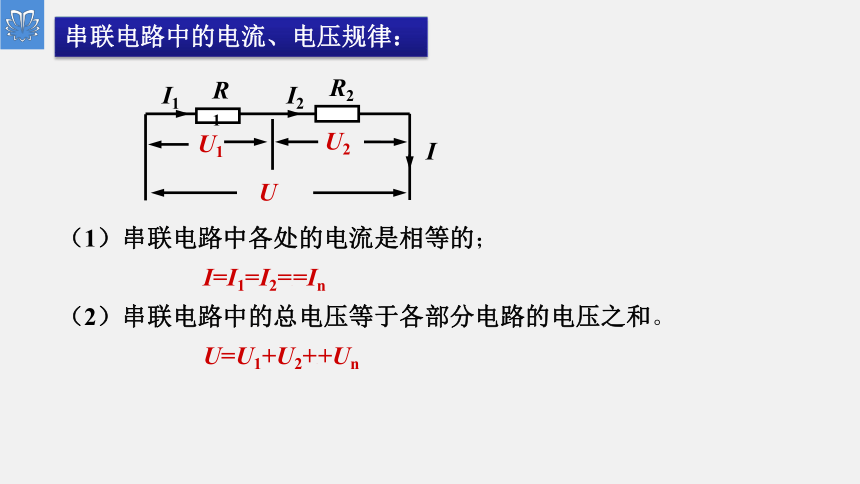

导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。1．欧姆定律　　数学表达式一、复习U= IR（1）串联电路中各处的电流是相等的；
I=I1=I2=…=In
（2）串联电路中的总电压等于各部分电路的电压之和。

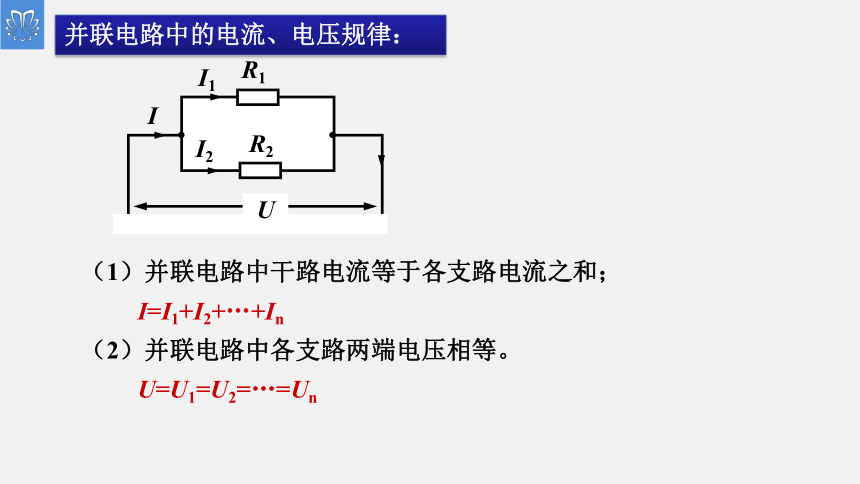

U=U1+U2+…+Un串联电路中的电流、电压规律：　　（1）并联电路中干路电流等于各支路电流之和；
I=I1+I2+…+In
　　（2）并联电路中各支路两端电压相等。

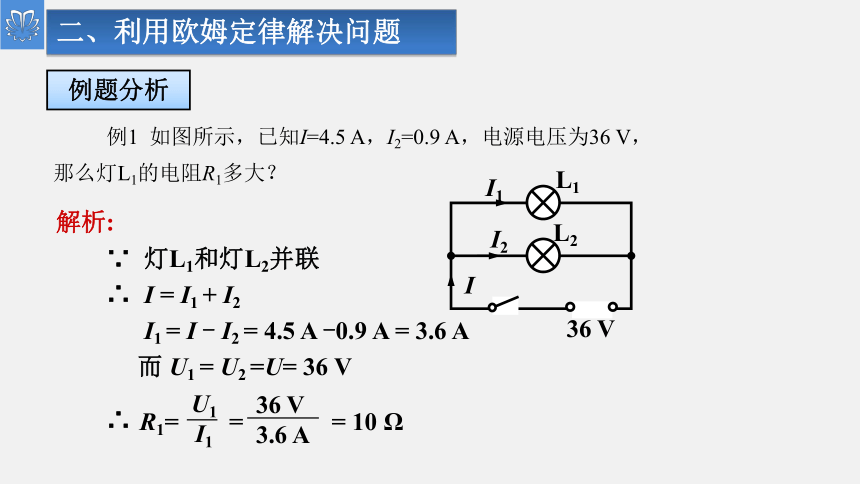

U=U1=U2=…=Un并联电路中的电流、电压规律：　　例1 如图所示，已知I=4.5 A，I2=0.9 A，电源电压为36 V，那么灯L1的电阻R1多大？ 解析:
　　∵ 灯L1和灯L2并联
　　∴ I = I1 + I2
　　　 I1 = I - I2 = 4.5 A -0.9 A = 3.6 A
　　 而 U1 = U2 =U= 36 V二、利用欧姆定律解决问题例题分析　　∴例2 ： 如图所示，R1 =20 Ω，滑动变阻器R2最大阻值为80 Ω，电路接在电压为6 V电路中，当滑片P由最左端
滑到最右端时，电压表示数由
6 V变化为1.2 V，则电流表示数
变化范围是多少？当滑片P在最
右端时串联电路的电阻多大？解：（1）滑片P在最左端
U1 = U = 6 V　　（2）滑片P在最右端 答：（1）0.3 A～0.06 A
　　（2）100 Ω拓展知识：
　　两个电阻串联：总电阻 R =R1+R2 。　　例3．如图所示，R2=20 Ω，电流表的示数为
0.6 A，电压表的示数为12 V。求（1）R1的阻值；
　　（2）并联电路总电流I ；
　　（3）并联电路总电阻R。解：（1）
　　（2）
　I=I1+I2=0.6 A+0.4 A=1 A
　　（3）拓展知识：两个电阻并联时，总电阻小于任一电阻。　　变阻器的滑片P向右移动过程中，三个电表的示数如何变化？＿＿＿＿； 示数变大示数变小＿＿＿＿； ＿＿＿＿。 示数变小练一练　　求解电路计算题的步骤（1）根据题意分析各电路状态下电阻之间的连接方式，画出等效电路图。（2）通过审题，明确题目给出的已知条件和未知量，并将已知量的符号、数值和单位，未知量的符号，在电路图上标明。（3）每一步求解过程必须包括三步：写公式——代入数值和单位——得出结果。课堂小结慕联提示
亲爱的同学，课后请做一下习题测试，假如达到90分以上，就说明你已经很好的掌握了这节课的内容，有关情况将记录在你的学习记录上，亲爱的同学再见！
