18.3测量小灯泡的电功率（同步课件）

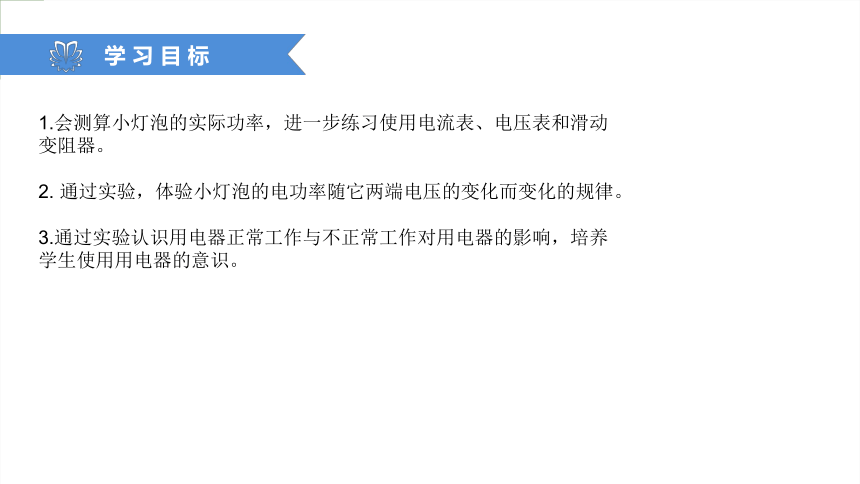

课件13张PPT。人教版《物理》九年级 授课：多多老师慕 课 联 盟 课 程 开 发 中 心 www.moocun.com[慕联教育同步课程] 课程编号：TS1805070211RW81040202QJJ慕课联盟课程开发中心 www.moocun.com第18章第3节测量小灯泡的电功率学 习 目 标1.会测算小灯泡的实际功率，进一步练习使用电流表、电压表和滑动变阻器。
2. 通过实验，体验小灯泡的电功率随它两端电压的变化而变化的规律。
3.通过实验认识用电器正常工作与不正常工作对用电器的影响，培养 学生使用用电器的意识。
想 一 想常用的小灯泡标着额定电压（如 2.5 V），而未标明额定功率。如何测出它的额定电功率? 　　　　　　
1、测量三种情况下小灯泡的电功率
2、 比较灯泡的亮度与实际电功率大小的关系P = UI电源、开关、导线、电流表、电压表、滑动变阻器、小灯泡（额定电压2.5 V）。实验目的实验原理实验器材伏安法（间接测量）实验方法实验电路图滑动变阻器在此试验中的作用：1、保护电路2、改变灯泡两端的电压（1）按电路图连接实物

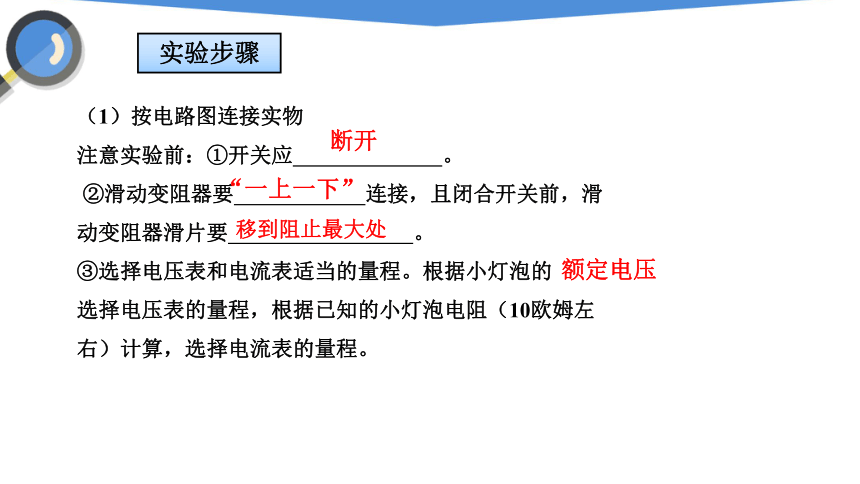

注意实验前：①开关应 。
②滑动变阻器要 连接，且闭合开关前，滑动变阻器滑片要 。
③选择电压表和电流表适当的量程。根据小灯泡的 选择电压表的量程，根据已知的小灯泡电阻（10欧姆左右）计算，选择电流表的量程。实验步骤断开“一上一下”移到阻止最大处额定电压＜＞暗亮烧毁　　根据实验结果回答问题：由此实验可知：小灯泡的亮度取决于小灯泡的 。实际电功率利用如图所示的器材，测量小灯泡的电功率。
（1）在闭合开关前，滑动变阻器连入电路的电阻阻值应最___ ，即滑片应位于____ 端（填“左或右”）。练一练大左（2） 闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，
则电路中可能出现的故障是_________。灯泡断路（3）排除故障后，再次闭合开关，移动滑动变阻器的滑片，
当电压表的示数为2 V 时，电流表的示数如图所示，
此时电流为____A，小灯泡的功率为___W。 0.30.6　2．小灯泡上标有“6 V 3 W”字样，将这盏灯接到3 V电压下，它比正常发光时___（选填“亮”或“暗”），这时它的实际功率为_____W。暗0.75本 课 小 结1.测量小灯泡额定功率的方法和注意事项。
2.学习了小灯泡的亮度是由灯泡的实际功率决定。慕联提示
亲爱的同学，课后请做一下习题测试，假如达到90分以上，就说明你已经很好的掌握了这节课的内容，有关情况将记录在你的学习记录上，亲爱的同学再见！
