19.1家庭电路（同步课件）

课件23张PPT。人教版《物理》九年级 授课：多多老师慕 课 联 盟 课 程 开 发 中 心 www.moocun.com[慕联教育同步课程] 课程编号：TS1805170211RW81040202QJJ慕课联盟课程开发中心 www.moocun.com第19章第1节家庭电路

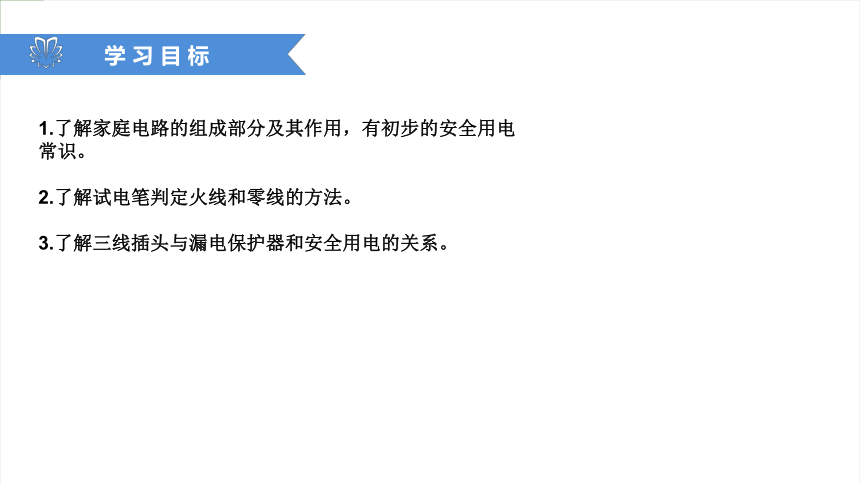

学 习 目 标1.了解家庭电路的组成部分及其作用，有初步的安全用电常识。
2.了解试电笔判定火线和零线的方法。

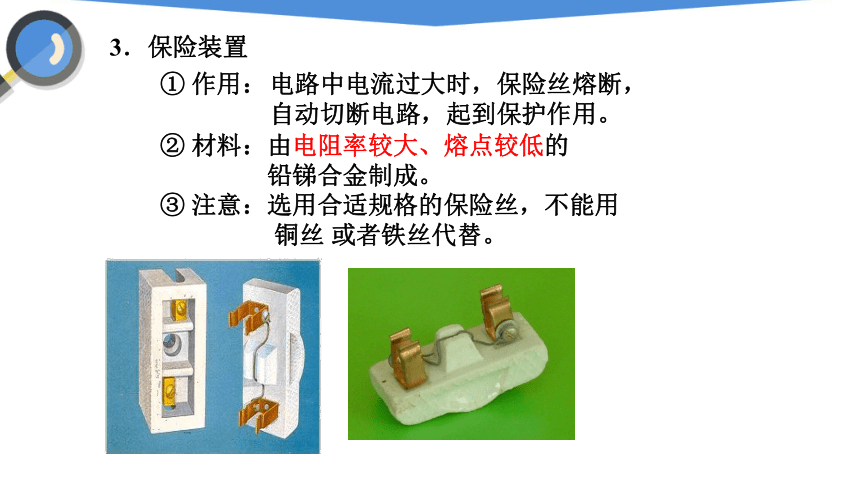

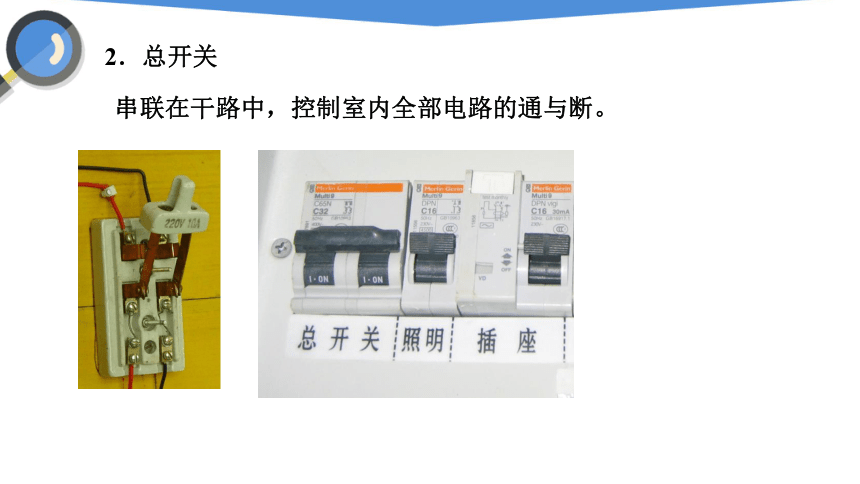

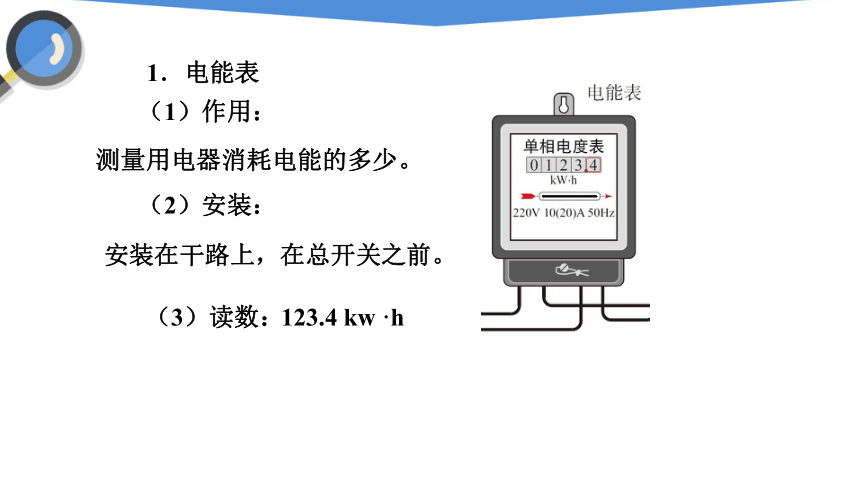

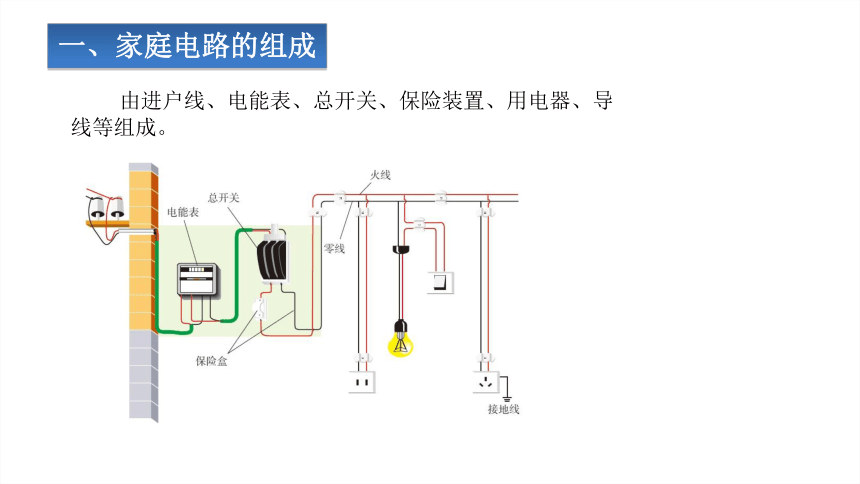

3.了解三线插头与漏电保护器和安全用电的关系。 由进户线、电能表、总开关、保险装置、用电器、导线等组成。一、家庭电路的组成1．电能表　　（1）作用：　　（2）安装：测量用电器消耗电能的多少。　　安装在干路上，在总开关之前。　　123.4 kw ·h　　（3）读数：2．总开关 串联在干路中，控制室内全部电路的通与断。 3．保险装置　　① 作用：　　② 材料：　　③ 注意：选用合适规格的保险丝，不能用
铜丝 或者铁丝代替。电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。 由电阻率较大、熔点较低的

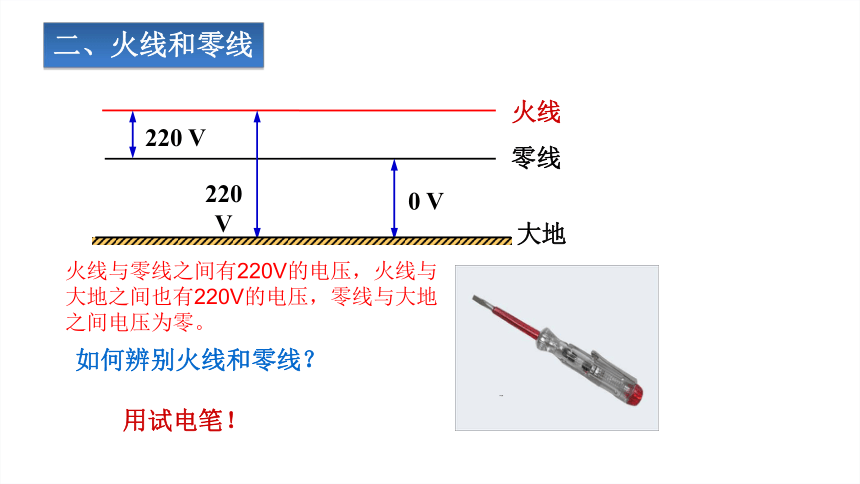

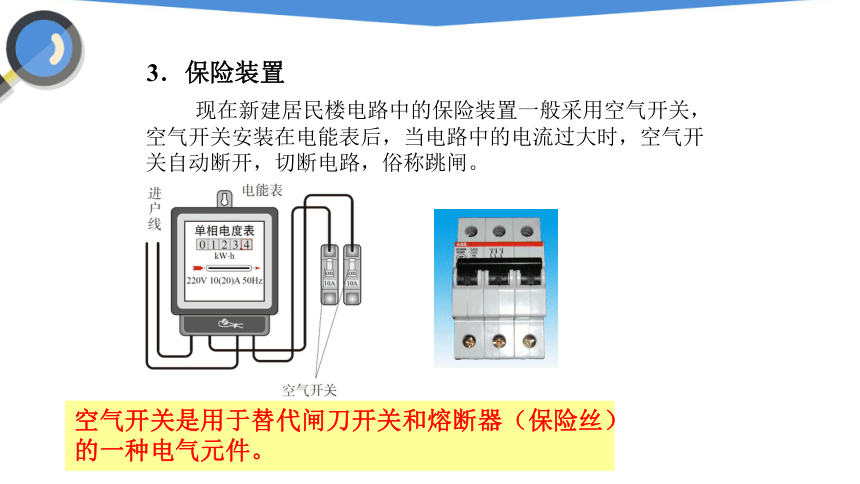

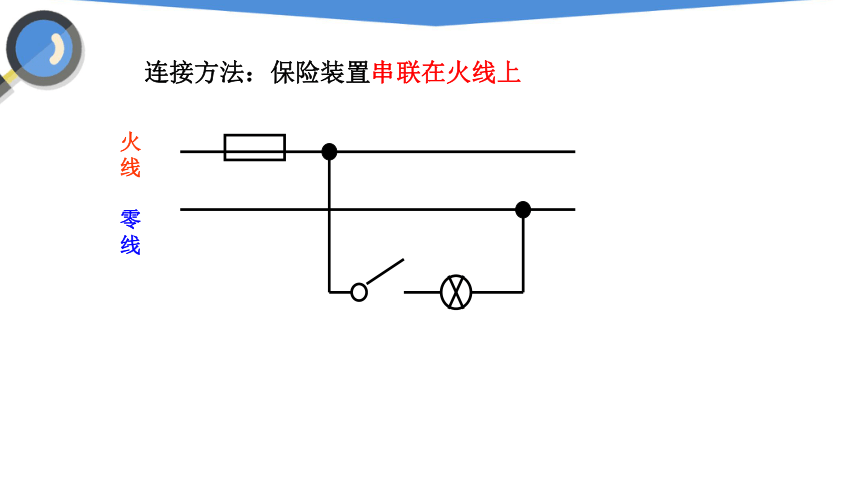

铅锑合金制成。插入式保险盒保险丝连接方法：保险装置串联在火线上空气开关3．保险装置 现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。空气开关是用于替代闸刀开关和熔断器（保险丝）的一种电气元件。火线零线大地　　用试电笔！试电笔　　如何辨别火线和零线？二、火线和零线火线与零线之间有220V的电压，火线与大地之间也有220V的电压，零线与大地之间电压为零。1．试电笔　　（1）作用：辨别火线和零线。　　（2）构造：二、火线和零线
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。使用方法:为什么手触笔尾金属体时氖管会发光，而人不会触电呢？因为笔尖接触火线时，220伏的电压加在测电笔和人体构成的串联电路上，通过氖管和人体的电流小于220伏 /1000000欧=0.00022安=0.22毫安，这个电流可以使氖管发光，但对人体是没有危害的。2．用电器与零线、火线的连接　　（1）各用电器（插座）并联在电路中。　　（2）控制用电器的开关要连接在火线和用电器之间。ABCD√下面电路连接方法正确的是（ ）1．三线插头三孔插座三脚插头三、三线插头和漏电保护器“左零右火上接地”说明：三孔式插座比两孔式插座多了一个接地孔，而三线插头与接地孔相对应的那个插头脚接用电器的金属外壳。三线插头思考：同是漏电，为何反差如此大？当用电器漏电，其金属壳上就有220伏的电压。如果这个用电器没有接地线，当人触及它时，电流就会通过人体进入大地，发生触电事故。若外壳接地，电流就会经接地线进入大地，人体接触用电器外壳时就不再有电流流经人体。因此，接地线是用电器的安全线。火线零线接地接线方式大功率、金属外壳的用电器要用三线插座，如电饭煲、空调、冰箱、洗衣机等。1、根据你的观察与了解，什么样的用电器要用三线插头呢？2、为什么三线插头中接地线的插脚较长？这是从安全的角度设计的，当插头插入插座时，电器外壳先接地线，拔出时，电器外壳后离开地线。2．漏电保护器串联在火线上（串联在火线上）漏电保护器：现在家庭电路中用它来代替闸刀开关和熔断器。作用：电流过大时，能自动切断电路，从而起到电路过载和短路的保护作用；同时也可以手动切断电路，起到一般开关的作用。1．家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成，了解各部分的作用。2．用试电笔可以辨别火线和零线，了解三线插头的使用与漏电保护器的作用。课堂小结慕联提示
亲爱的同学，课后请做一下习题测试，假如达到90分以上，就说明你已经很好的掌握了这节课的内容，有关情况将记录在你的学习记录上，亲爱的同学再见！
