19.2家庭电路中电流过大的原因（同步课件）

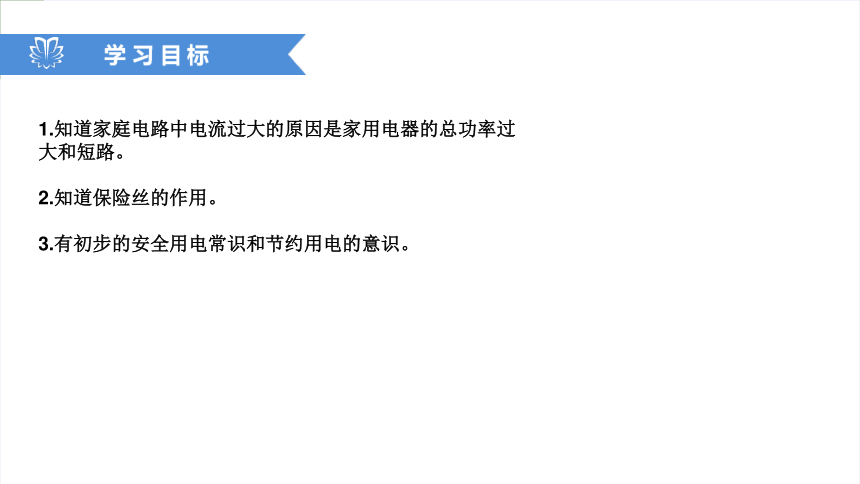

课件17张PPT。人教版《物理》九年级 授课：多多老师慕 课 联 盟 课 程 开 发 中 心 www.moocun.com[慕联教育同步课程] 课程编号：TS180517211RW81040202QJJ慕课联盟课程开发中心 www.moocun.com第19章第2节家庭电路中电流过大的原因学 习 目 标1.知道家庭电路中电流过大的原因是家用电器的总功率过大和短路。
2.知道保险丝的作用。

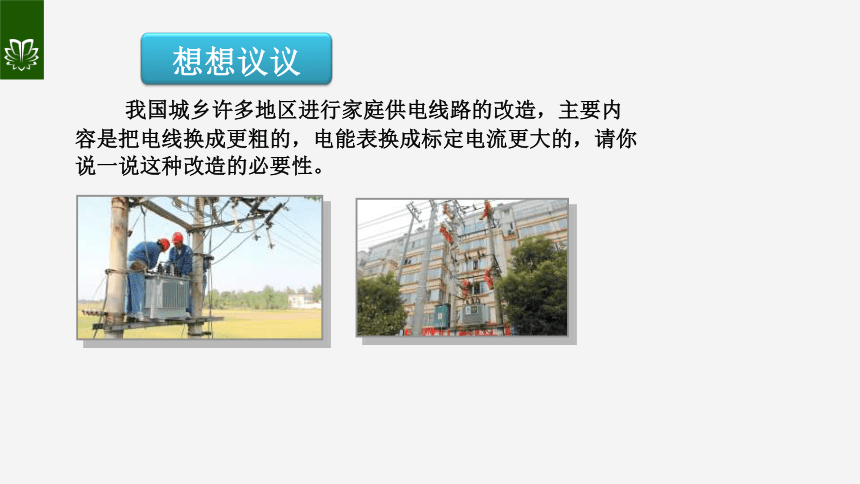

3.有初步的安全用电常识和节约用电的意识。 我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线换成更粗的，电能表换成标定电流更大的，请你说一说这种改造的必要性。 　　根据P =UI，可以得到
家庭电路中的电压是一定的，U = 220 V，

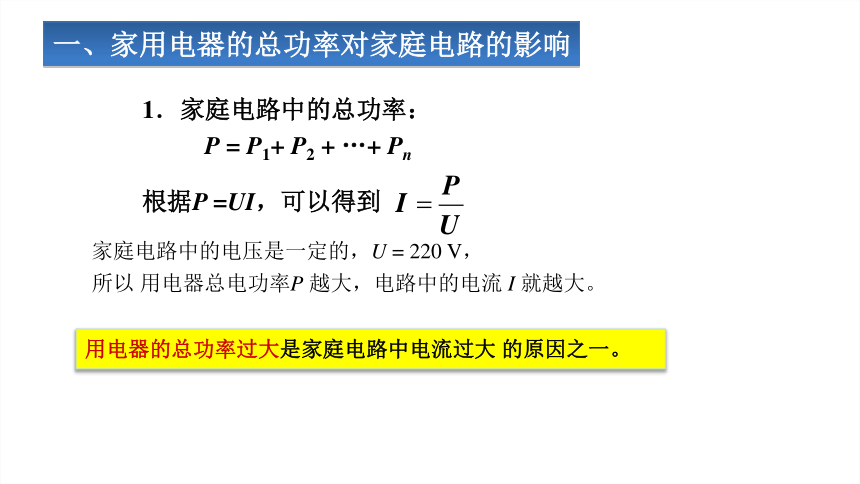

所以 用电器总电功率P 越大，电路中的电流 I 就越大。 　　1．家庭电路中的总功率：

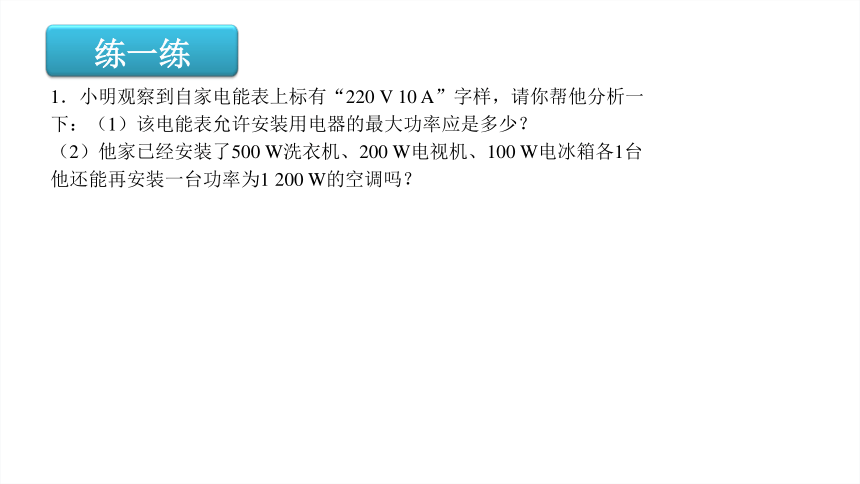

P = P1+ P2 + …+ Pn 用电器的总功率过大是家庭电路中电流过大 的原因之一。一、家用电器的总功率对家庭电路的影响3．用电器的总功率过大的危害　　根据焦耳定律可知，电流过大，产生的热量容易引发火灾。1．小明观察到自家电能表上标有“220 V 10 A”字样，请你帮他分析一下：（1）该电能表允许安装用电器的最大功率应是多少？

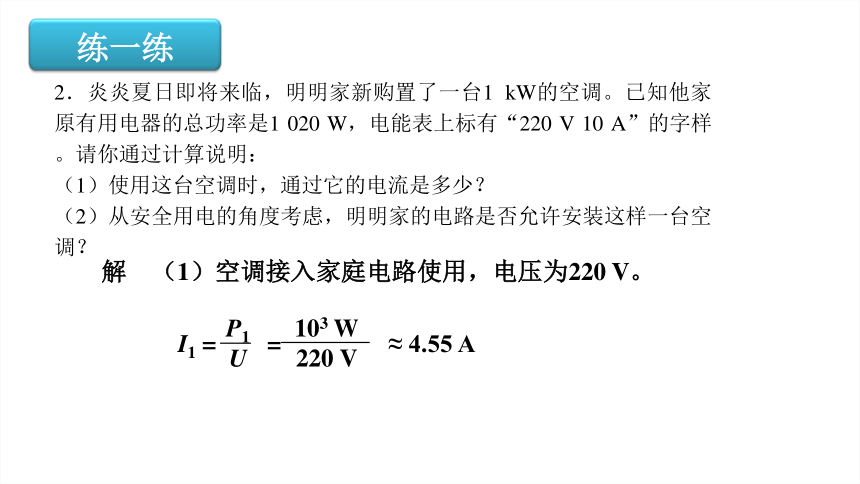

（2）他家已经安装了500 W洗衣机、200 W电视机、100 W电冰箱各1台 他还能再安装一台功率为1 200 W的空调吗？2．炎炎夏日即将来临，明明家新购置了一台1 kW的空调。已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样。请你通过计算说明：
（1）使用这台空调时，通过它的电流是多少？
（2）从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？解　（1）空调接入家庭电路使用，电压为220 V。I=I1 +I2=4.55 A+4.64 A=9.19 A< 10 A> 2 020 W P =P1+P2=1 000 W +1 020 W=2 020 W② 计算用电器的总功率是否超过电能表允许使用的最大功率　　（2）多种解题方法：① 计算同时使用所有用电器时的总电流是否超过10 A。P0=UI0=220 V×10 A=2 200 W所以，从安全用电的角度考虑，可以安装这样一台空调。　　有时候家庭电路中用电器的总功率并不是很大，但是也会产生电流过大的现象，你认为原因可能是什么？二、短路对家庭电路的影响　　短路是家庭电路中电流过大的另一个原因。　　你知道形成家庭电路中短路的原因是什么吗？　　家庭电路中短路很容易造成火灾。由于改装电路时不小心、或绝缘皮破损或老化等原因使火线和零线直接连通。二、短路对家庭电路的影响　　为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。二、短路对家庭电路的影响各种保险丝　　1．材料：铅锑合金
　　　　 　　保险丝的电阻比较大，熔点比较低　　 观察保险盒和闸刀开关上的保险丝。三、保险丝的作用　　观察演示实验三、保险丝的作用　　你知道保险丝是如何起到“保险”作用的吗？　　2．电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。 　　3．保险丝应串联在电路中三、保险丝的作用　　注意：不能用铁丝或铜丝作保险丝 。　　4．新型保险装置：空气开关空气开关住宅配电箱三、保险丝的作用 家庭电路中电流过大的原因有两个，
一是电路发生短路，
二是电路中用电器的总功 率过大。 保险丝是用电阻比较大、熔点比较低的铅锑合金制作的。把保险丝或空气开关接在电路中，可以保证电路中的电流过大时，自动切断电路，起到保险的作用。慕联提示
亲爱的同学，课后请做一下习题测试，假如达到90分以上，就说明你已经很好的掌握了这节课的内容，有关情况将记录在你的学习记录上，亲爱的同学再见！
