19.3安全用电（同步课件）

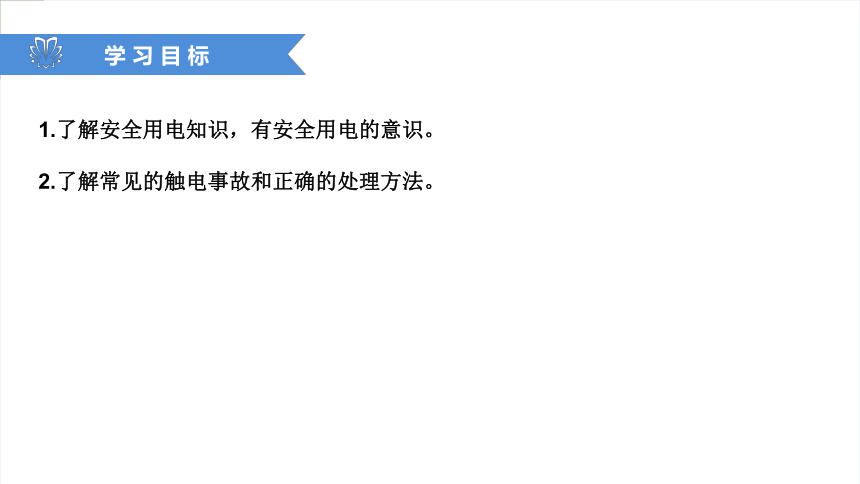

课件17张PPT。人教版《物理》九年级 授课：多多老师慕 课 联 盟 课 程 开 发 中 心 www.moocun.com[慕联教育同步课程] 课程编号：TS180517211RW81040202QJJ慕课联盟课程开发中心 www.moocun.com第19章第3节 安全用电 学 习 目 标1.了解安全用电知识，有安全用电的意识。

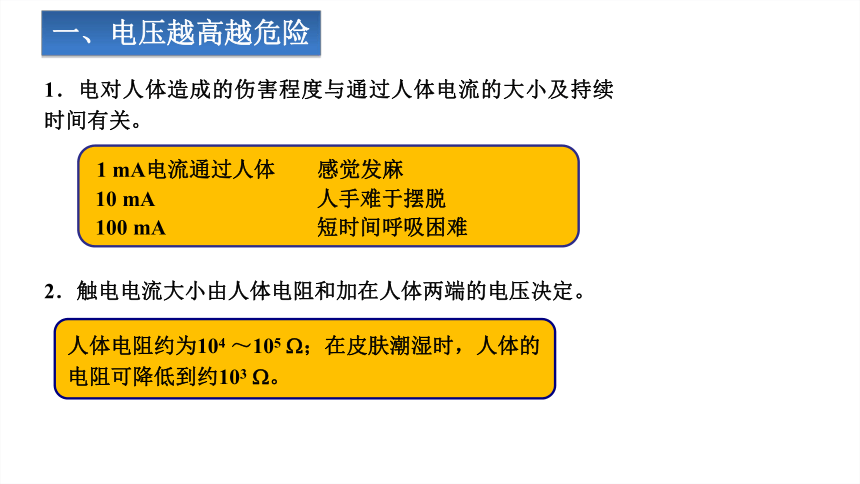

2.了解常见的触电事故和正确的处理方法。1．电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。2．触电电流大小由人体电阻和加在人体两端的电压决定。 1 mA电流通过人体 感觉发麻
10 mA 人手难于摆脱

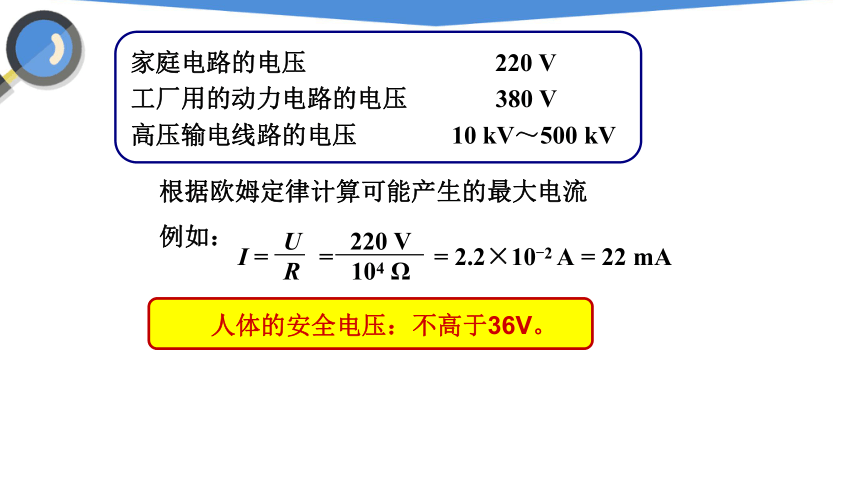

100 mA 短时间呼吸困难人体电阻约为104 ～105 W；在皮肤潮湿时，人体的电阻可降低到约103 W。一、电压越高越危险家庭电路的电压 220 V
工厂用的动力电路的电压 380 V
高压输电线路的电压 10 kV～500 kV　　根据欧姆定律计算可能产生的最大电流

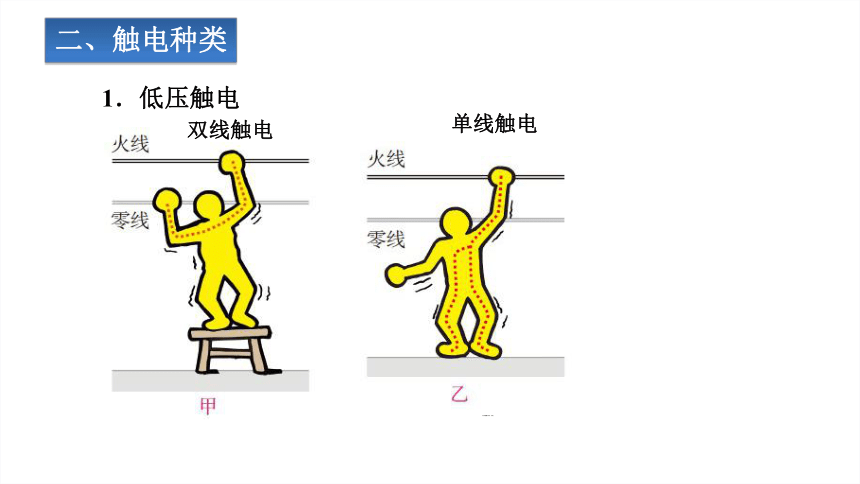

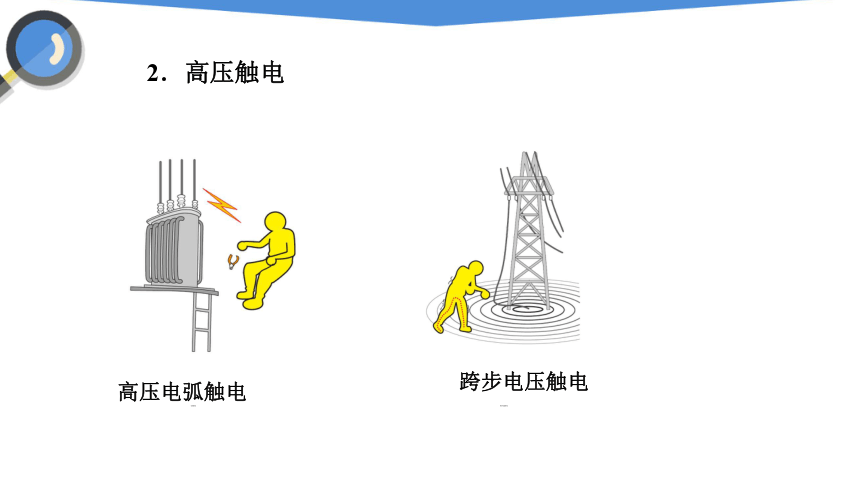

　　例如：　　人体的安全电压：不高于36V。人体接触火线、零线 人体接触火线、大地1．低压触电二、触电种类双线触电单线触电跨步电压触电电弧触电2．高压触电高压电弧触电

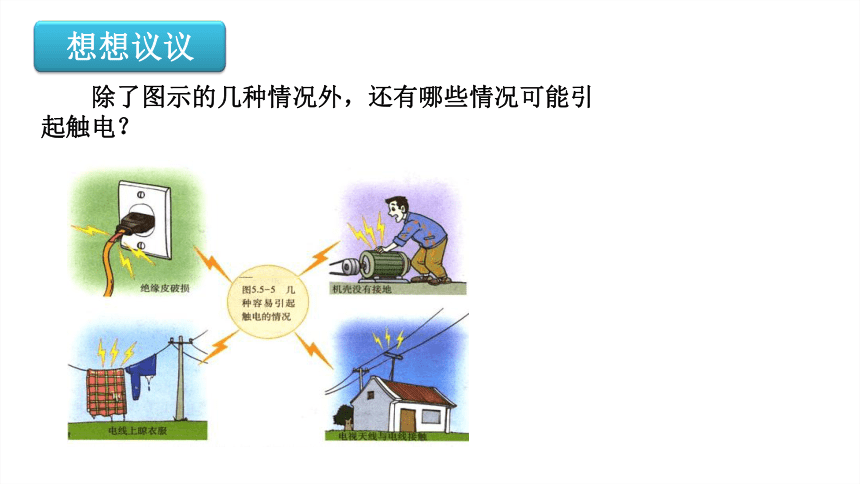

跨步电压触电　　除了图示的几种情况外，还有哪些情况可能引起触电？几种容易引起触电的情况想想议议1．家庭电路中防止触电措施三、安全用电原则开关必须接在火线上；
螺丝口灯泡，尾部接火线；
有金属外壳的电器，外壳要接地。1．如图 所示的插座和电灯(带开关)是组成家庭电路的
常用器件，请你用笔画线代替导线将器件分别正确连入电路中．　 ● 不接触低压带电体，不靠近高压带电体；
　 ● 更换灯泡、搬动电器前应断开电源开关；
　　● 不弄湿用电器，不损坏绝缘层；
　　● 保险装置、插座、导线、家用电器等达到使用寿命应及时更换2．安全用电原则：3．触电的急救　　（1）切断电源
　　（2）迅速使触电人摆脱电源
1．关于家庭电路的下列做法，不符合安全用电常识的是（ ）A．发现有人触电，应首先切断电源
B．检修电路故障时，应尽量在通电情况下作业
C．有金属外壳的用电器，金属外壳一定要接地
D．为了保证电路安全，家里尽量不要同时使用
多个大功率电器
B2．图中符合家庭用电安全要求的是（ ）D雷电是大气中一种剧烈的放电现象四、注意防雷1．不要靠近金属栏杆，各种电器应暂停使用。
2．迅速走进屋内，或汽车内。
3．不要手持金属杆，金属饰物包括手表也要抛离。
4．在高山上，应该找没有积水的凹坑处双脚并拢蹲下。雷电时应该注意3．急救措施2．安全用电原则1．触电类型课堂小结慕联提示
亲爱的同学，课后请做一下习题测试，假如达到90分以上，就说明你已经很好的掌握了这节课的内容，有关情况将记录在你的学习记录上，亲爱的同学再见！
