19.4第十九章生活用电小结复习（同步课件）

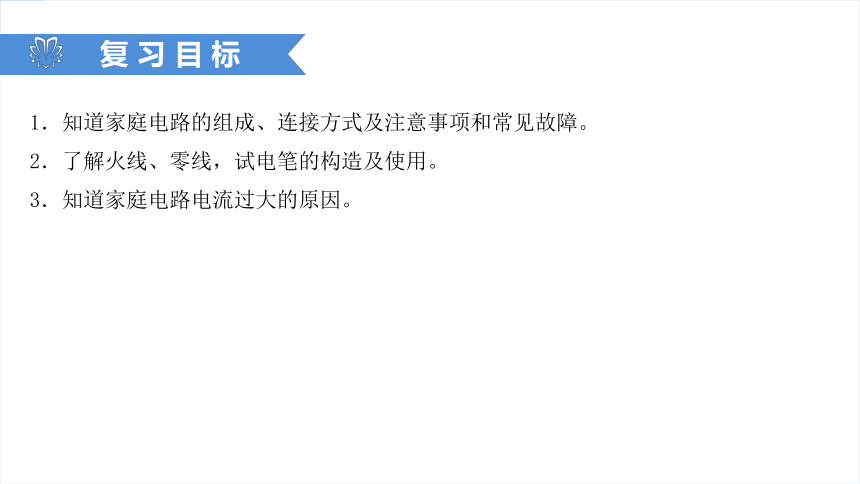

课件12张PPT。人教版《物理》九年级 授课：多多老师慕 课 联 盟 课 程 开 发 中 心 www.moocun.com[慕联教育同步课程] 课程编号：TS1904180204RH91010102QJJ慕课联盟课程开发中心 www.moocun.com第19章 生 活 用 电 复 习复 习 目 标1．知道家庭电路的组成、连接方式及注意事项和常见故障。
2．了解火线、零线，试电笔的构造及使用。

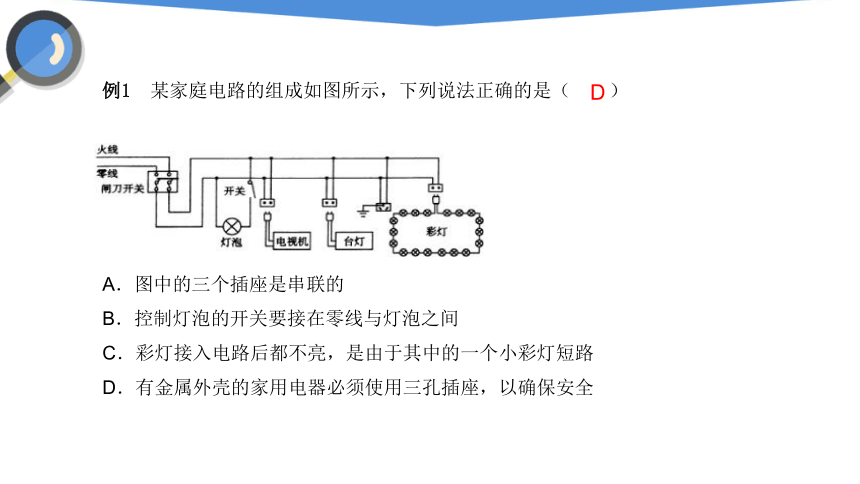

3．知道家庭电路电流过大的原因。例1 某家庭电路的组成如图所示，下列说法正确的是（　　）
A．图中的三个插座是串联的
B．控制灯泡的开关要接在零线与灯泡之间
C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D．有金属外壳的家用电器必须使用三孔插座，以确保安全D2、请在图中用笔画线代替导线将灯泡与开关正确接入电路，并将三孔插座正确接入电路。开关要接在火线上，并且要与接入灯泡内部的接线柱串联，目的是断开开关时，切断火线，这样操作更安全，

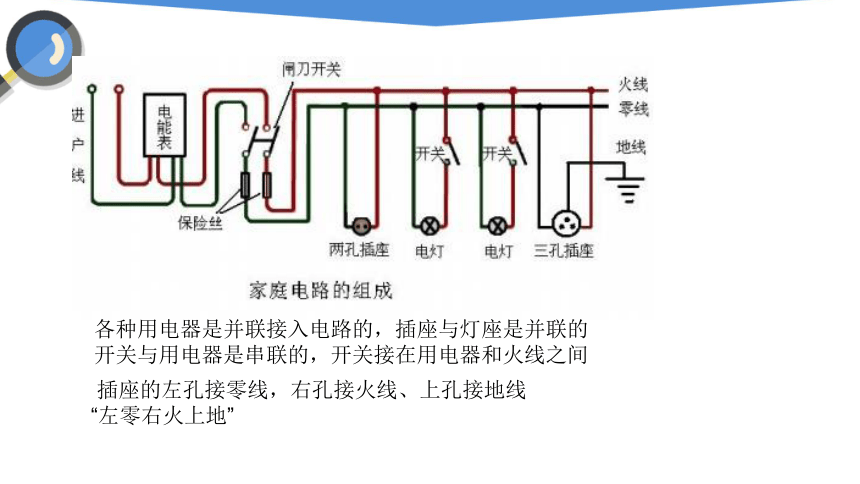

零线与灯泡的螺旋套部分相连，三孔插座连接一般遵循“左零、右火、上地”原则。各种用电器是并联接入电路的，插座与灯座是并联的
开关与用电器是串联的，开关接在用电器和火线之间 插座的左孔接零线，右孔接火线、上孔接地线

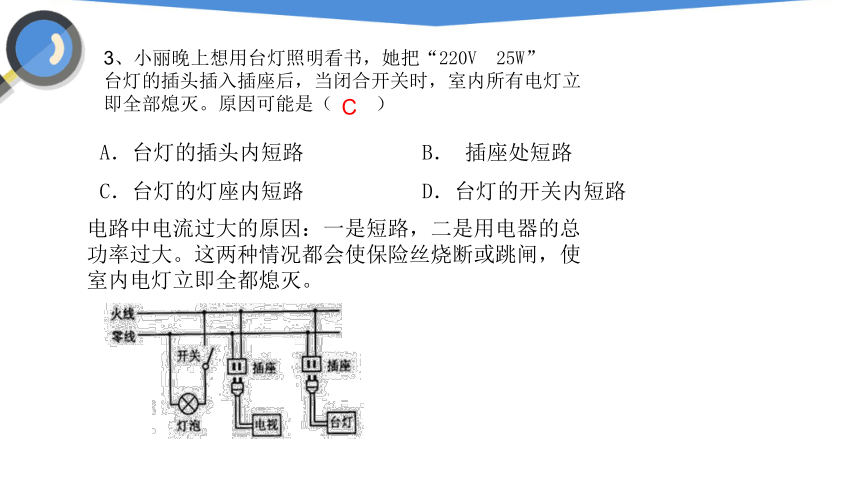

“左零右火上地”3、小丽晚上想用台灯照明看书，她把“220V 25W”
台灯的插头插入插座后，当闭合开关时，室内所有电灯立
即全部熄灭。原因可能是（ ）A．台灯的插头内短路 B． 插座处短路
C．台灯的灯座内短路 D．台灯的开关内短路电路中电流过大的原因：一是短路，二是用电器的总功率过大。这两种情况都会使保险丝烧断或跳闸，使室内电灯立即全都熄灭。C4、把一盏台灯插头插入插座，室内电灯立即全部熄灭，保险丝熔断，其原因可能是（ ）
A．此时的功率太大
B．插座短路
C．台灯插头短路
D．台灯插头断路C5、如图所示的照明电路，闭合开关S，灯泡L不亮，用测电笔分别测试a、b、c三点氖管均发光，又利用测电笔测试插座的两插孔氖管都发光，该电路可能发生的故障是（　　）
A．灯泡的灯丝断了
B．导线bc间断路
C．插座内部短路
D．进户零线断路D 供电线：
①给用户提供家庭电压的线路，分为火线和零线。火线和零线之间有220V 的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为 0V ②测电笔：
用途：用来辨别火线和零线
使用方法：手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。
某次检修电路时，发现灯泡不亮，
火线零线都能使测电笔发光：可能的原因是：火线完好，零线处有断路，
被测段零线通过用电器和火线构成通路。6、如图哪些图所示情况会发生触电事故 。 甲、丙甲人站在绝缘凳上，两只手同时分别触摸火线和零线，
两手间电压为220 V，会触电；
丙人站在火线和大地之间，电压为220 V，会触电；
丁人站在零线和大地之间，电压为0，不会触电；
乙人站在绝缘凳上，一只手触摸火线，电压为0，不会触电。复 习 小 结
1、家庭电路的组成和各元件连接方式，特别注意开关要接在火线和用电器之间。
2、电路中电流过大的原因：短路和用电器功率过大。
3、测电笔的使用和电路故障的判断。
4、触电的类型。慕联提示
亲爱的同学，课后请做一下习题测试，假如达到90分以上，就说明你已经很好的掌握了这节课的内容，有关情况将记录在你的学习记录上，亲爱的同学再见！
