20.3.1电磁铁、电磁继电器（同步课件）

课件13张PPT。人教版《物理》九年级 授课：多多老师慕 课 联 盟 课 程 开 发 中 心 www.moocun.com[慕联教育同步课程] 课程编号：TS1806120211RW81040202QJJ慕课联盟课程开发中心 www.moocun.com第20章第3节电磁铁 电磁继电器

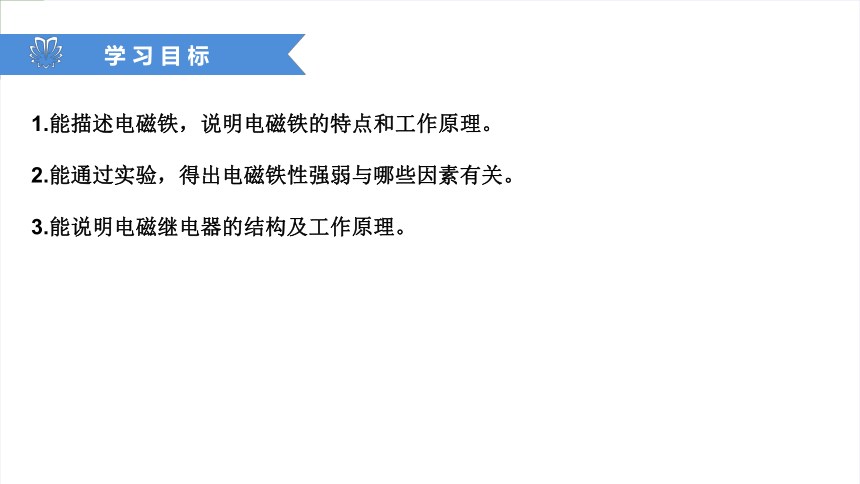

第一课时学 习 目 标1.能描述电磁铁，说明电磁铁的特点和工作原理。
2.能通过实验，得出电磁铁性强弱与哪些因素有关。

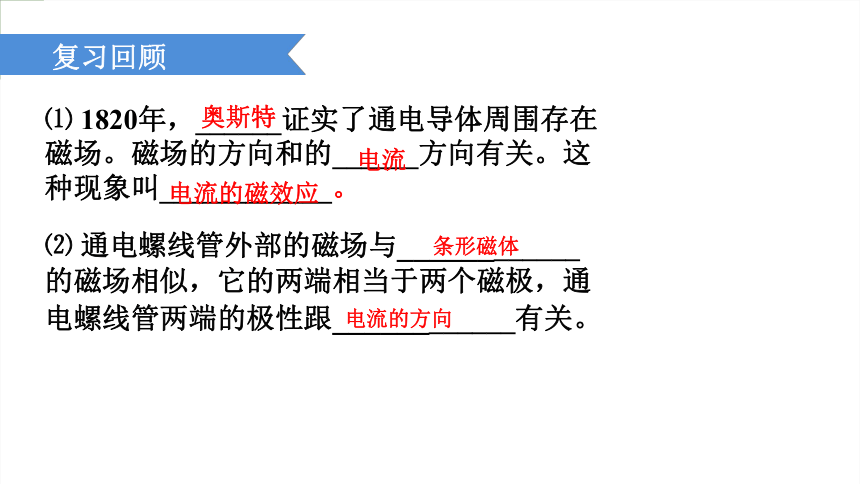

3.能说明电磁继电器的结构及工作原理。⑴ 1820年，______证实了通电导体周围存在磁场。磁场的方向和的______方向有关。这种现象叫____________。
⑵ 通电螺线管外部的磁场与____________的磁场相似，它的两端相当于两个磁极，通电螺线管两端的极性跟____________有关。

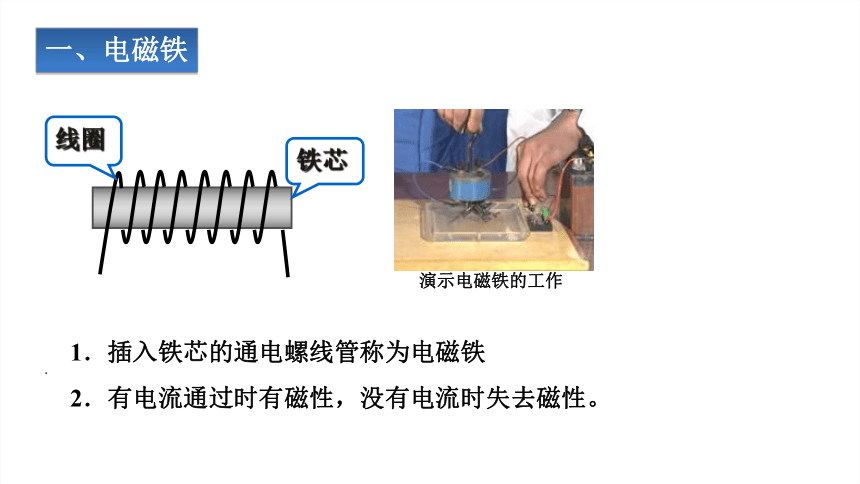

奥斯特电流电流的磁效应条形磁体电流的方向复习回顾　1．插入铁芯的通电螺线管称为电磁铁

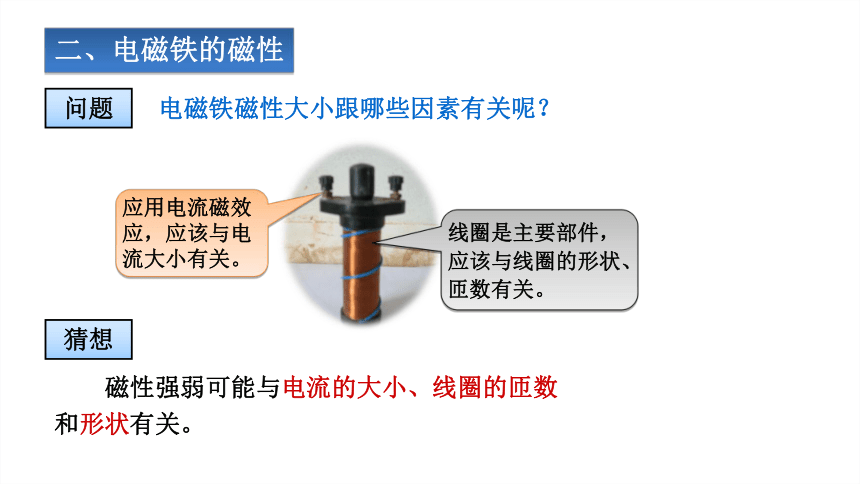

。　2．有电流通过时有磁性，没有电流时失去磁性。一、电磁铁电磁铁磁性大小跟哪些因素有关呢？　　磁性强弱可能与电流的大小、线圈的匝数和形状有关。应用电流磁效应，应该与电流大小有关。线圈是主要部件，应该与线圈的形状、匝数有关。二、电磁铁的磁性问题猜想判断磁性强弱方法：

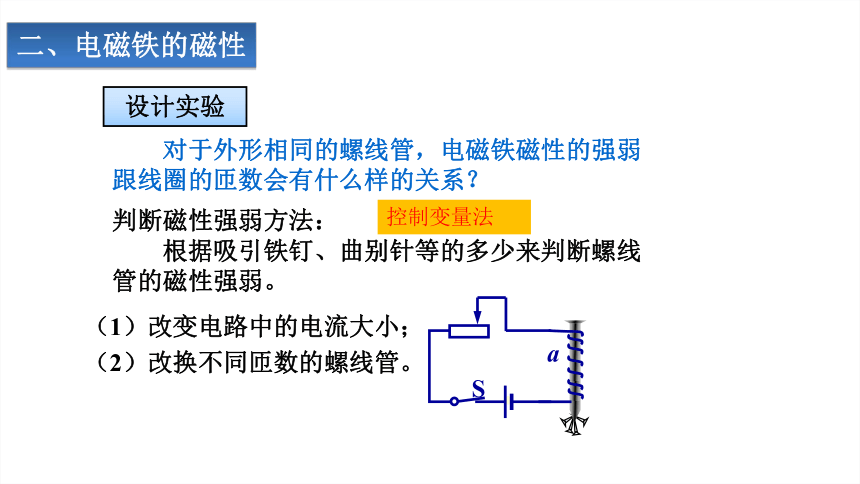

　　根据吸引铁钉、曲别针等的多少来判断螺线管的磁性强弱。　　对于外形相同的螺线管，电磁铁磁性的强弱跟线圈的匝数会有什么样的关系？　　（1）改变电路中的电流大小；
　　（2）改换不同匝数的螺线管。二、电磁铁的磁性设计实验控制变量法二、电磁铁的磁性结论：
　　匝数一定时，通入的电流越大，电磁铁的磁性越强。现象：现象：
　　二、电磁铁的磁性结论：
　　电流一定时，外形相同的螺线管匝数越多，电磁铁的磁性越强。 电磁铁通电时____磁性，断电时磁性______；通过电磁铁的电流越____，电磁铁的磁性______；当电流一定时，电磁铁线圈的匝数_____，磁性____ .有越强越多越强大消失通断电改变电流大小改变电流方向实验小结：三、电磁铁的应用　　磁悬浮列车所用的磁体大多是通有强大电流的电磁铁。是一种靠安装在车厢和轨道上的磁体的相互作用悬浮和高速运动的，由于磁力使其悬浮在轨道上方几厘米高度，行走时不需接触轨道，因此只受来自空气的阻力。磁悬浮列车的最高速度可达每小时500 km以上。磁悬浮列车2. 影响电磁铁磁性强弱的因素
电磁铁通电时有磁性，断电时磁性无磁性。
通过电磁铁的电流越强，电磁铁的磁性越强
当电流一定时，电磁铁线圈的匝数越多，磁性越强。1.电磁铁的组成。慕联提示
亲爱的同学，课后请做一下习题测试，假如达到90分以上，就说明你已经很好的掌握了这节课的内容，有关情况将记录在你的学习记录上，亲爱的同学再见！
