20.4.1电动机（同步课件）

课件12张PPT。人教版《物理》九年级 授课：多多老师慕 课 联 盟 课 程 开 发 中 心 www.moocun.com[慕联教育同步课程] 课程编号：TS1806120211RW81040202QJJ慕课联盟课程开发中心 www.moocun.com第20章第4节电动机

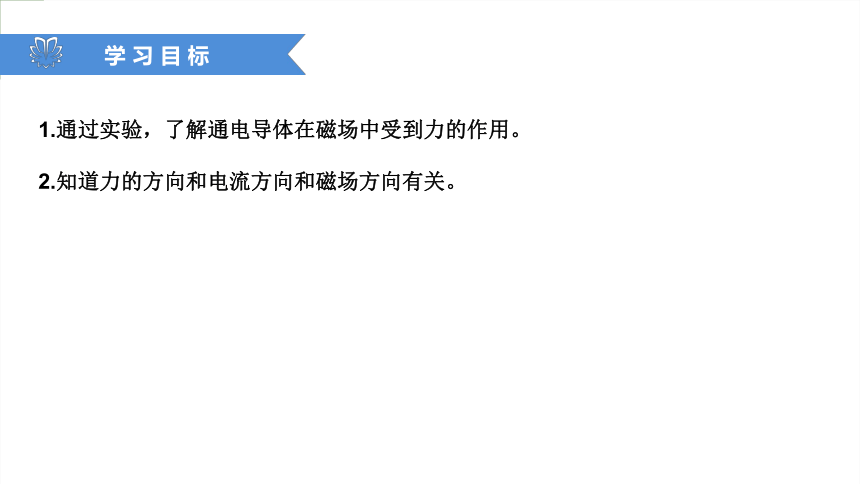

第一课时学 习 目 标1.通过实验，了解通电导体在磁场中受到力的作用。
2.知道力的方向和电流方向和磁场方向有关。

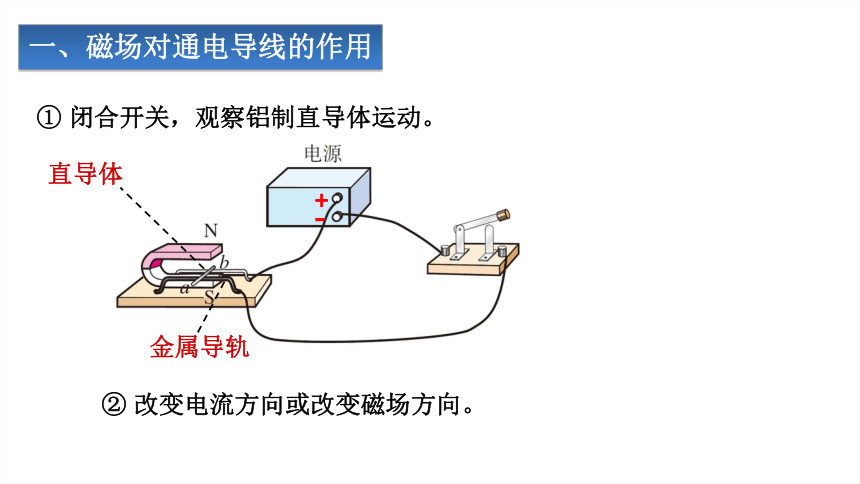

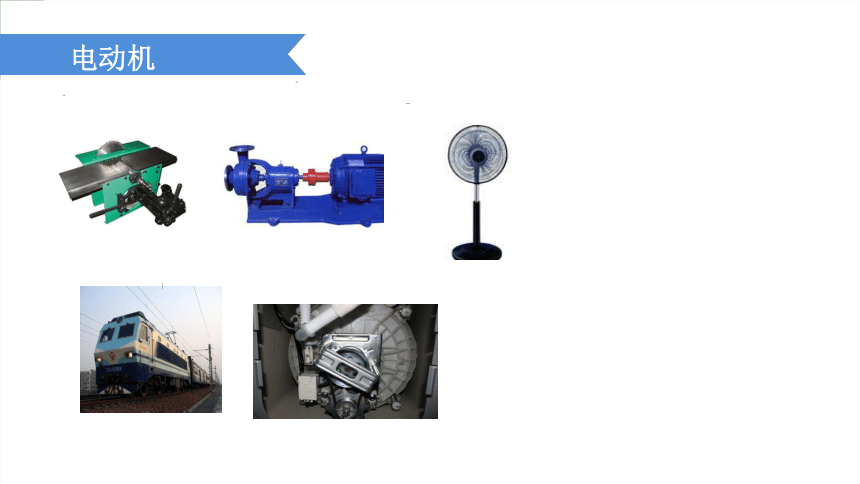

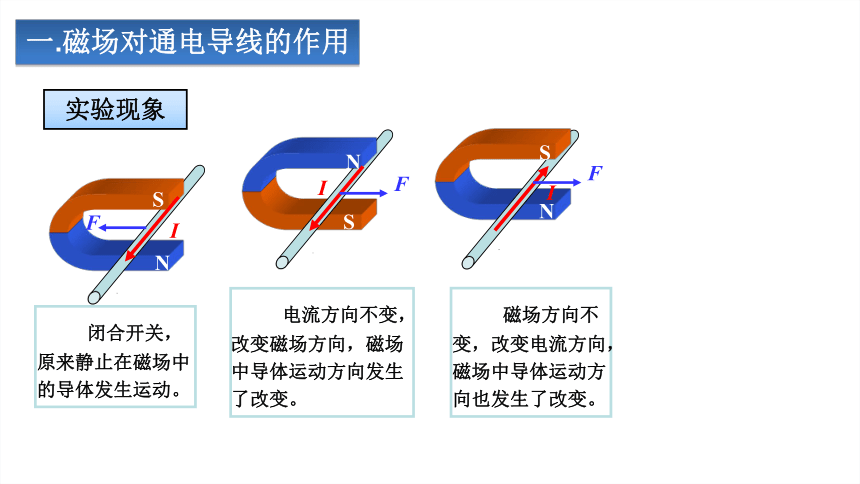

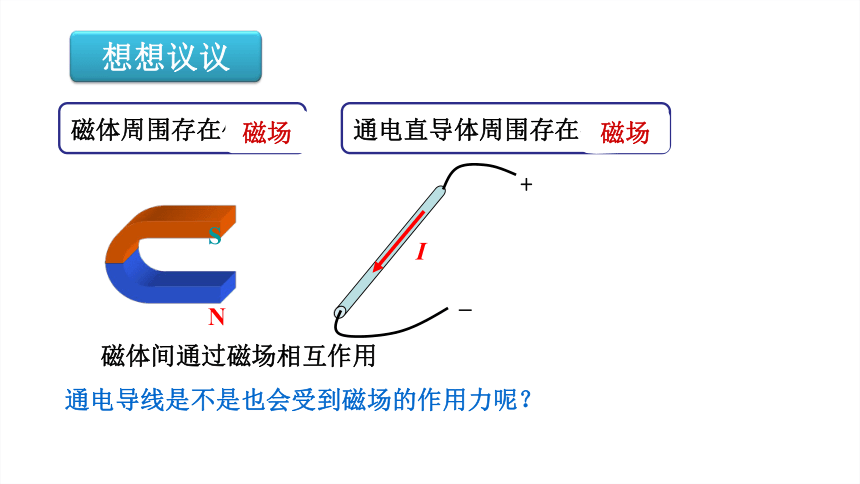

车床水泵电风扇电力机车洗衣机内部　　电动机　　通电导线是不是也会受到磁场的作用力呢？磁体周围存在什么？通电直导体周围存在什么？磁场磁场磁体间通过磁场相互作用想想议议① 闭合开关，观察铝制直导体运动。 ② 改变电流方向或改变磁场方向。一、磁场对通电导线的作用　　磁场方向不变，改变电流方向，磁场中导体运动方向也发生了改变。　　闭合开关，原来静止在磁场中的导体发生运动。　　电流方向不变，改变磁场方向，磁场中导体运动方向发生了改变。实验现象一.磁场对通电导线的作用结论:磁场对电流的作用1.通电导线在磁场中受到___的作用
2.通电导线在磁场中受到力的方向与__________和
____________有关
3只改变________ 或__________通电导线受到力的方向
_______,如果同时改变电流方向和磁场方向,则受到力的方
向________
力电流方向
磁场方向电流方向磁场方向改变不改变
课堂练习A2．如图所示的四种电器中，利用电动机原理工作的是( )

A．电炉　 B．电风扇　C．电饭煲　　D．电铃
课堂练习B3．如图所示，导体AB棒放在处于蹄形磁体磁场中的水平金属轨道上．(1)接通电源，这时会看到导体AB运动起来，这表明
____ 有力的作用．
(2)保持磁场方向不变，改变导体AB中的电流方向，导体AB的运动方向__ (“不变”或“改变”)．
(3)通电后导体AB运动的过程中，是把____能转化为____ 能的过程．磁场对通电导体改变电机械课堂练习课堂小结1.电动机是将电能转化为机械能的用电器。
2.通电导线在磁场中受到力的作用，力的方向与电流方向和磁场方向有关。
3.只改变电流方向或磁场方向通电导线受到力的方向改变。
4.如果同时改变电流方向和磁场方向,则受到力的向不变。
慕联提示
亲爱的同学，课后请做一下习题测试，假如达到90分以上，就说明你已经很好的掌握了这节课的内容，有关情况将记录在你的学习记录上，亲爱的同学再见！
