20.4.2电动机（同步课件）

课件11张PPT。人教版《物理》九年级 授课：多多老师慕 课 联 盟 课 程 开 发 中 心 www.moocun.com[慕联教育同步课程] 课程编号：TS1806120211RW81040202QJJ慕课联盟课程开发中心 www.moocun.com第20章第4节电动机
第二课时学 习 目 标1.了解直流电动机的构造和工作原理。
2.知道直流电动机的能量转化。

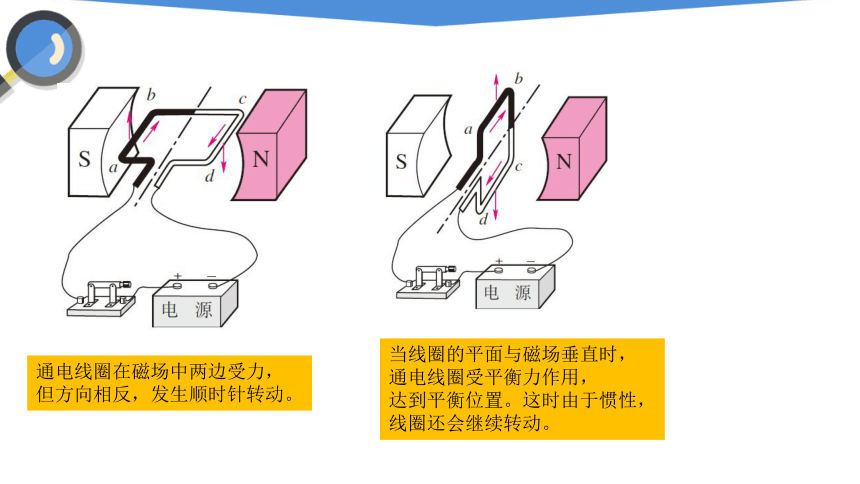

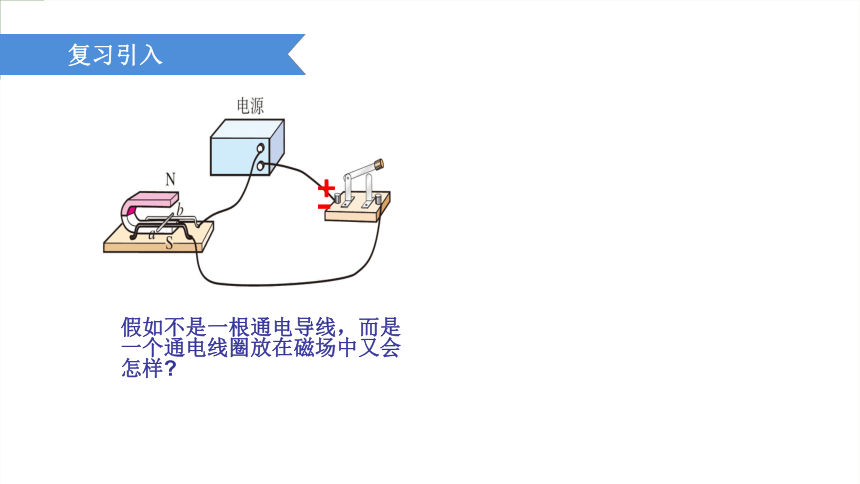

假如不是一根通电导线，而是一个通电线圈放在磁场中又会怎样?复习引入通电线圈在磁场中两边受力，
但方向相反，发生顺时针转动。当线圈的平面与磁场垂直时，
通电线圈受平衡力作用，
达到平衡位置。这时由于惯性，

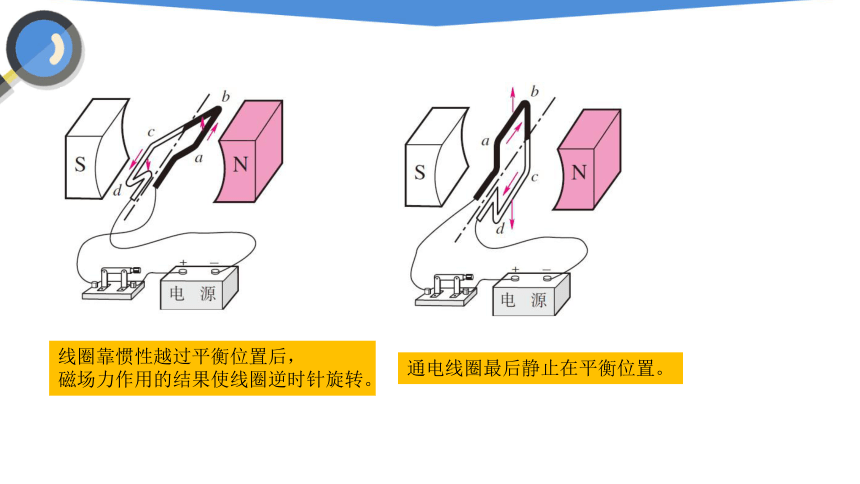

线圈还会继续转动。线圈靠惯性越过平衡位置后，
磁场力作用的结果使线圈逆时针旋转。通电线圈最后静止在平衡位置。如果在线圈越过平衡位置后
停止对线圈供电，
由于惯性，线圈继续转动。
转动半周后再继续供电，
线圈不就可以持续转下去了吗？如果在线圈转动的后半周，
不是停止给线圈供电，
而是设法改变后半周的电流方向，
使线圈在后半周也获得动力，
线圈不就能转得更平稳了吗？换向器
　　通过换向器可以使线圈中电流每半周改变一次。换向器1．电动机由两部分组成：
　　能够转动的线圈，也叫转子。
　　固定不动的磁体，也叫定子。二、电动机的基本构造课堂练习1.如图为直流电动机的基本构造示意图．以下相关的分析中正确的是( )
A．电动机是利用电流周围存在磁场的原理工作的。
B．电动机工作过程中，消耗的电能转化为机械能。
C．使线圈连续不停地转动下去是靠电磁继电器来实现的。
D．同时改变磁感线方向和电流方向可以改变线圈转动的方向。
B电动机主要由定子和转子组成,
利用通电线圈在磁场里受力而转动的原理制成的．课堂小结慕联提示
亲爱的同学，课后请做一下习题测试，假如达到90分以上，就说明你已经很好的掌握了这节课的内容，有关情况将记录在你的学习记录上，亲爱的同学再见！
