20.5.2磁生电（同步课件）

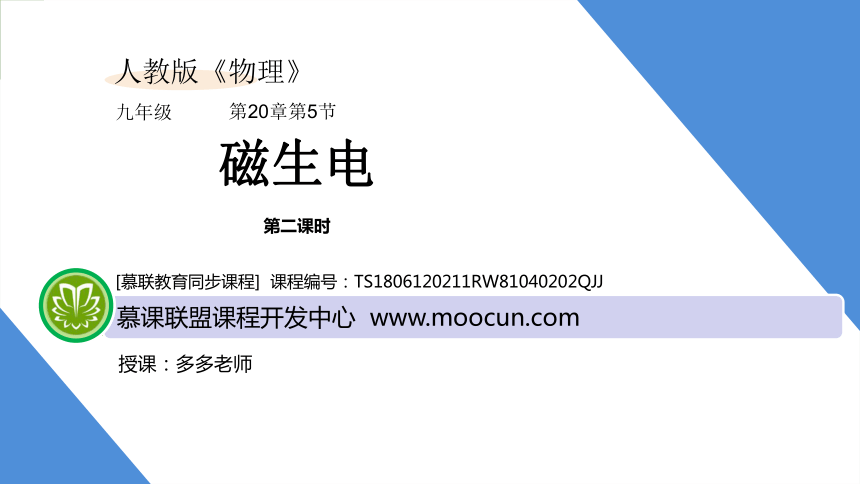

课件12张PPT。人教版《物理》九年级 授课：多多老师慕 课 联 盟 课 程 开 发 中 心 www.moocun.com[慕联教育同步课程] 课程编号：TS1806120211RW81040202QJJ慕课联盟课程开发中心 www.moocun.com第20章第5节磁生电

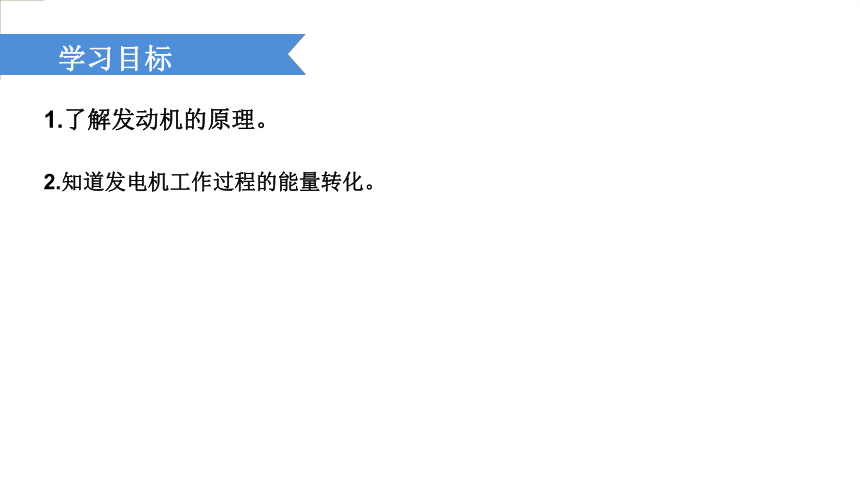

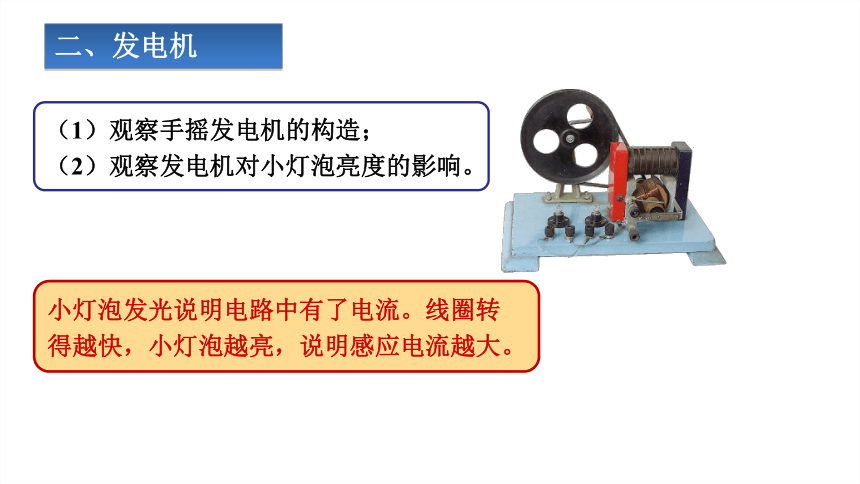

第二课时学习目标1.了解发动机的原理。2.知道发电机工作过程的能量转化。（1）观察手摇发电机的构造；

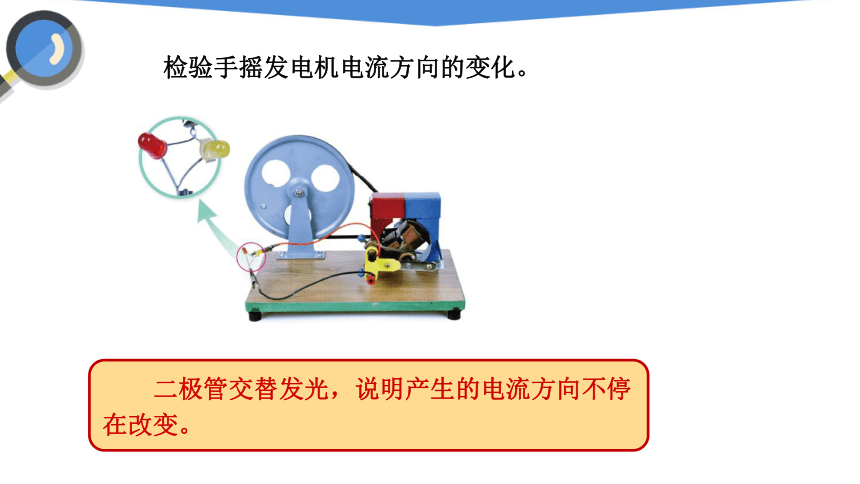

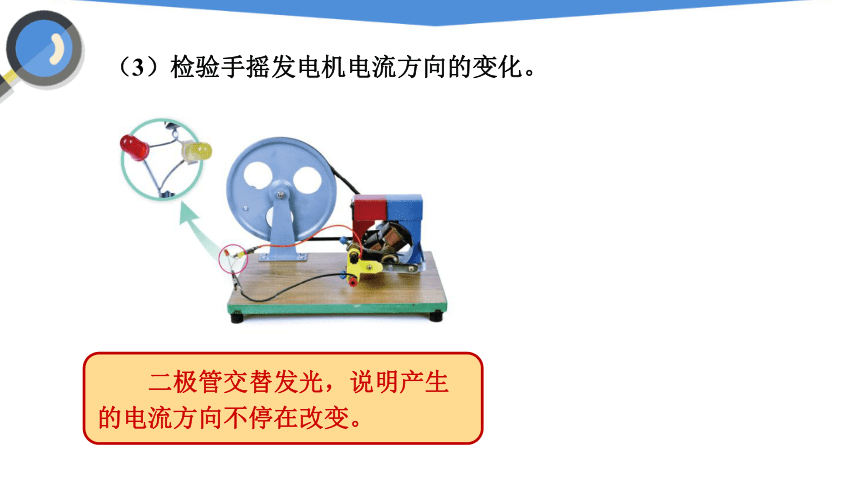

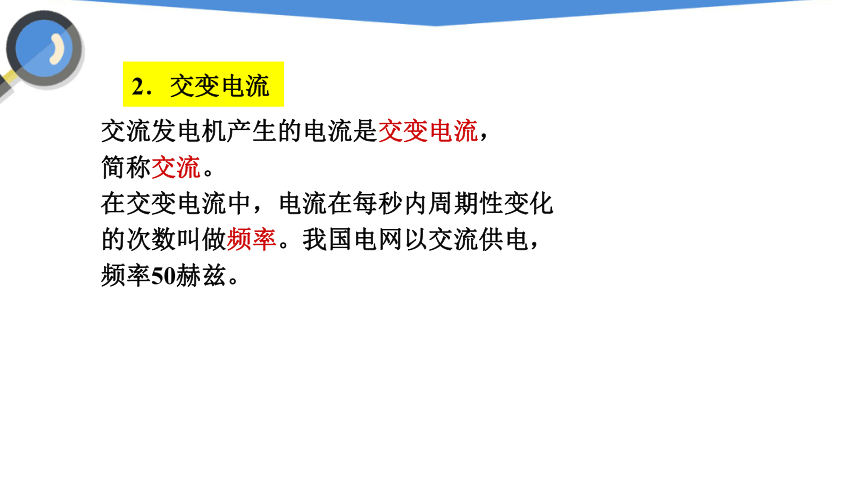

（2）观察发电机对小灯泡亮度的影响。二、发电机小灯泡发光说明电路中有了电流。线圈转得越快，小灯泡越亮，说明感应电流越大。　　检验手摇发电机电流方向的变化。　　二极管交替发光，说明产生的电流方向不停在改变。　　（3）检验手摇发电机电流方向的变化。　　二极管交替发光，说明产生的电流方向不停在改变。2．交变电流交流发电机产生的电流是交变电流，
简称交流。　　
在交变电流中，电流在每秒内周期性变化的次数叫做频率。我国电网以交流供电，频率50赫兹。　　（1）发电机的构造
　　发电机由转子和定子两部分组成。
　　大型发电机一般采用磁极旋转的方式来发电。大型发电机安装转子发电机工作原理　　工作原理　　当线圈在前半周转动时，电流表指针偏转，表明电路中产生了电流；当线圈在后半周转动时，切割磁感线方向相反，电流表指针偏转方向相反。铜环电刷　发电机发电的过程是其他形式能转化为电能的过程。课堂练习1.科研人员充分利用人体动能开发了一种新装置，并将此装置放入鞋内，如图所示．走路时利用脚跟起落驱动装置中的磁性转子旋转，能够使线圈中产生电流，从而可以给随身携带的手机等充电．这种装置利用的是( )A．磁场对电流的作用，将机械能转化为电能
B．电磁感应的原理，将机械能转化为电能
C．电磁感应的原理，将电能转化为机械能
D．磁场对电流的作用，将电能转化为机械能B2．王建同学对微风电扇产生了兴趣，将它与小灯泡按如图甲所示的电路连接并进行实验．用手快速拨动风扇叶片，发现小灯泡发光，微风电扇居然变成了____ 机，此时它的工作原理是__ ，这一过程中的能量转化是 __
课堂练习发电电磁感应机械能转化为电能　　1．发电机利用了电磁感应原理发电，将其他形式能转化为电能。慕联提示
亲爱的同学，课后请做一下习题测试，假如达到90分以上，就说明你已经很好的掌握了这节课的内容，有关情况将记录在你的学习记录上，亲爱的同学再见！
