第7节 电路分析与应用 阶段测试

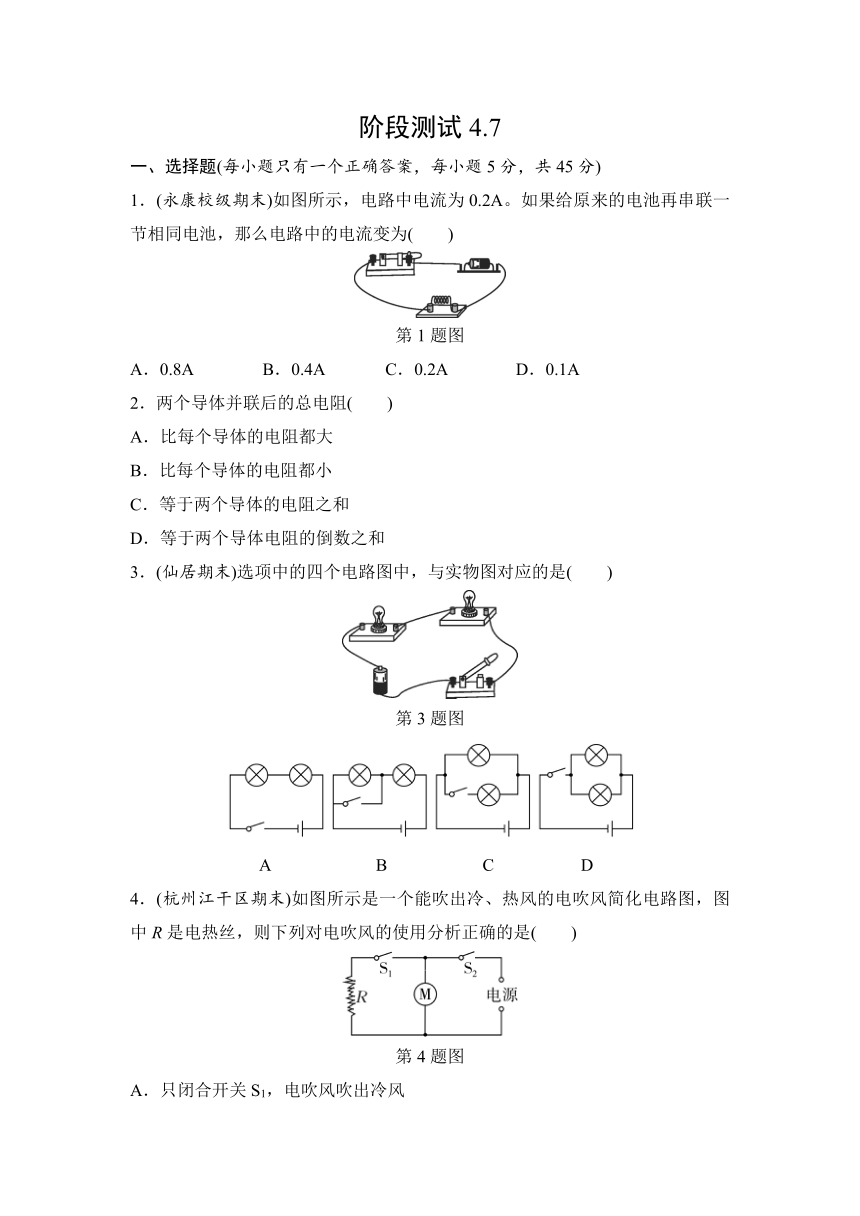

阶段测试4.7
一、选择题(每小题只有一个正确答案，每小题5分，共45分)
1．(永康校级期末)如图所示，电路中电流为0.2A。如果给原来的电池再串联一节相同电池，那么电路中的电流变为(　　)

第1题图
A．0.8A B．0.4A C．0.2A D．0.1A
2．两个导体并联后的总电阻(　　)
A．比每个导体的电阻都大
B．比每个导体的电阻都小
C．等于两个导体的电阻之和
D．等于两个导体电阻的倒数之和
3．(仙居期末)选项中的四个电路图中，与实物图对应的是(　　)

第3题图

　　　 A　　　 　B　　　　 C　　　 　D
4．(杭州江干区期末)如图所示是一个能吹出冷、热风的电吹风简化电路图，图中R是电热丝，则下列对电吹风的使用分析正确的是(　　)

第4题图
A．只闭合开关S1，电吹风吹出冷风
B．只闭合开关S2，电吹风吹出热风
C．同时闭合开关S1、S2，电吹风吹出热风
D．同时闭合开关S1、S2，电吹风吹出冷风

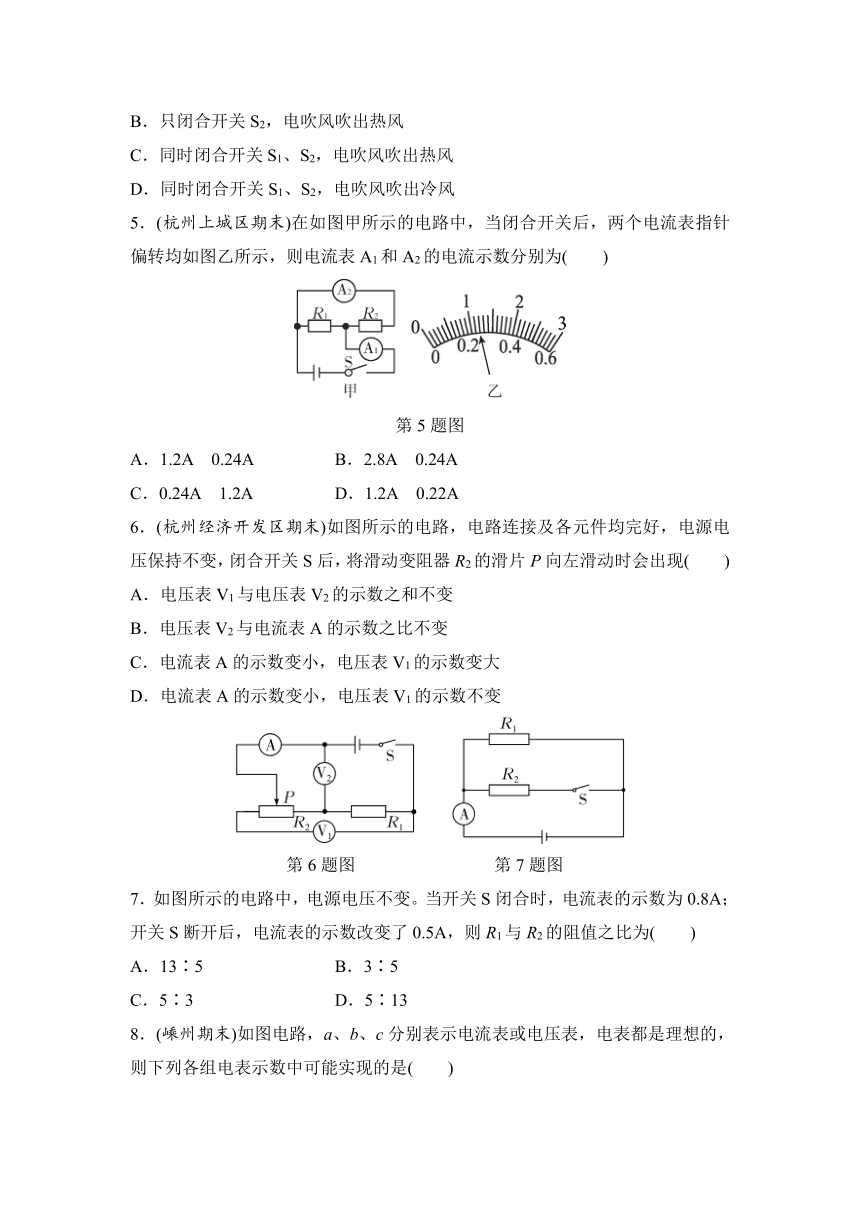

5．(杭州上城区期末)在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电流表A1和A2的电流示数分别为(　　)

第5题图
A．1.2A　0.24A B．2.8A　0.24A
C．0.24A　1.2A D．1.2A　0.22A
6．(杭州经济开发区期末)如图所示的电路，电路连接及各元件均完好，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动时会出现(　　)
A．电压表V1与电压表V2的示数之和不变
B．电压表V2与电流表A的示数之比不变
C．电流表A的示数变小，电压表V1的示数变大
D．电流表A的示数变小，电压表V1的示数不变
　　
　　　 　第6题图　　　　　　　　第7题图
7．如图所示的电路中，电源电压不变。当开关S闭合时，电流表的示数为0.8A；开关S断开后，电流表的示数改变了0.5A，则R1与R2的阻值之比为(　　)
A．13∶5 B．3∶5
C．5∶3 D．5∶13

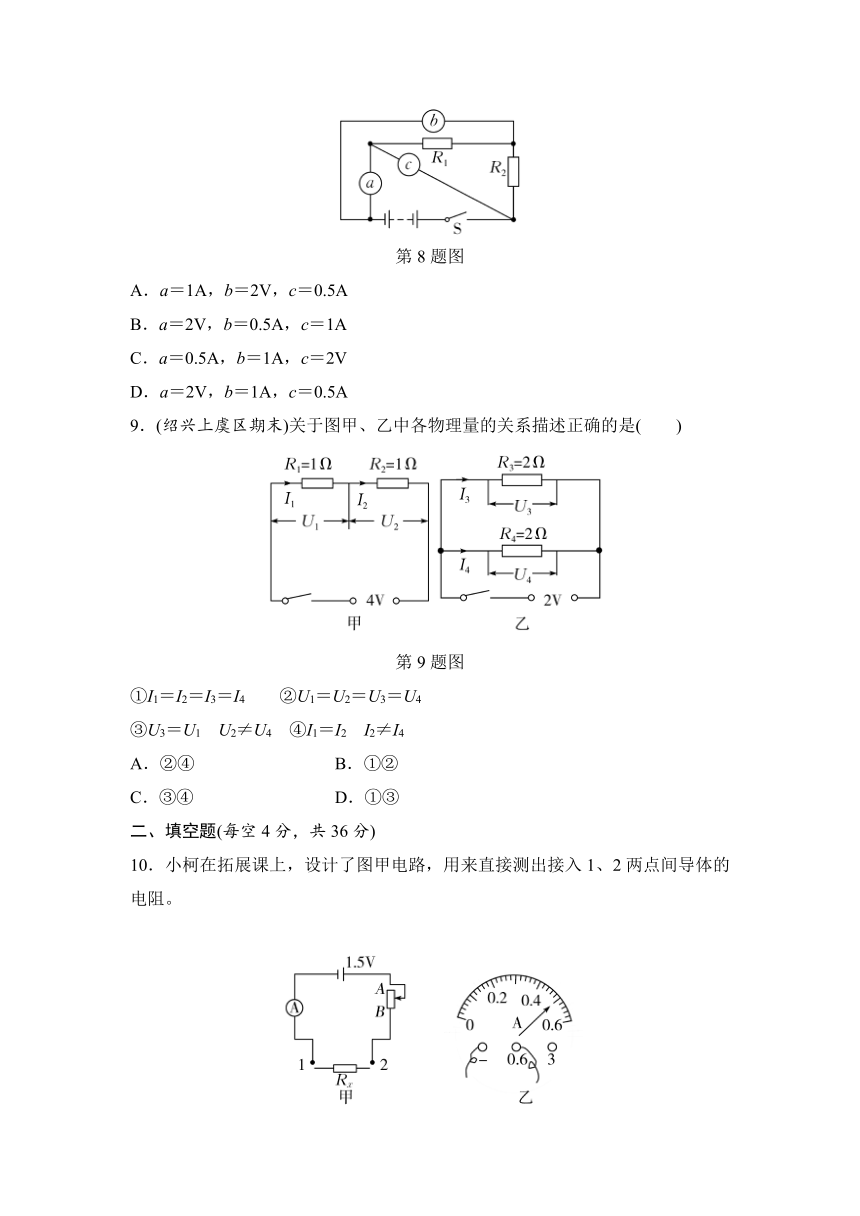

8．(嵊州期末)如图电路，a、b、c分别表示电流表或电压表，电表都是理想的，则下列各组电表示数中可能实现的是(　　)

第8题图
A．a＝1A，b＝2V，c＝0.5A
B．a＝2V，b＝0.5A，c＝1A
C．a＝0.5A，b＝1A，c＝2V
D．a＝2V，b＝1A，c＝0.5A
9．(绍兴上虞区期末)关于图甲、乙中各物理量的关系描述正确的是(　　)

第9题图
①I1＝I2＝I3＝I4　　②U1＝U2＝U3＝U4
③U3＝U1　U2≠U4　④I1＝I2　I2≠I4
A．②④ B．①②
C．③④ D．①③
二、填空题(每空4分，共36分)
10．小柯在拓展课上，设计了图甲电路，用来直接测出接入1、2两点间导体的电阻。


第10题图

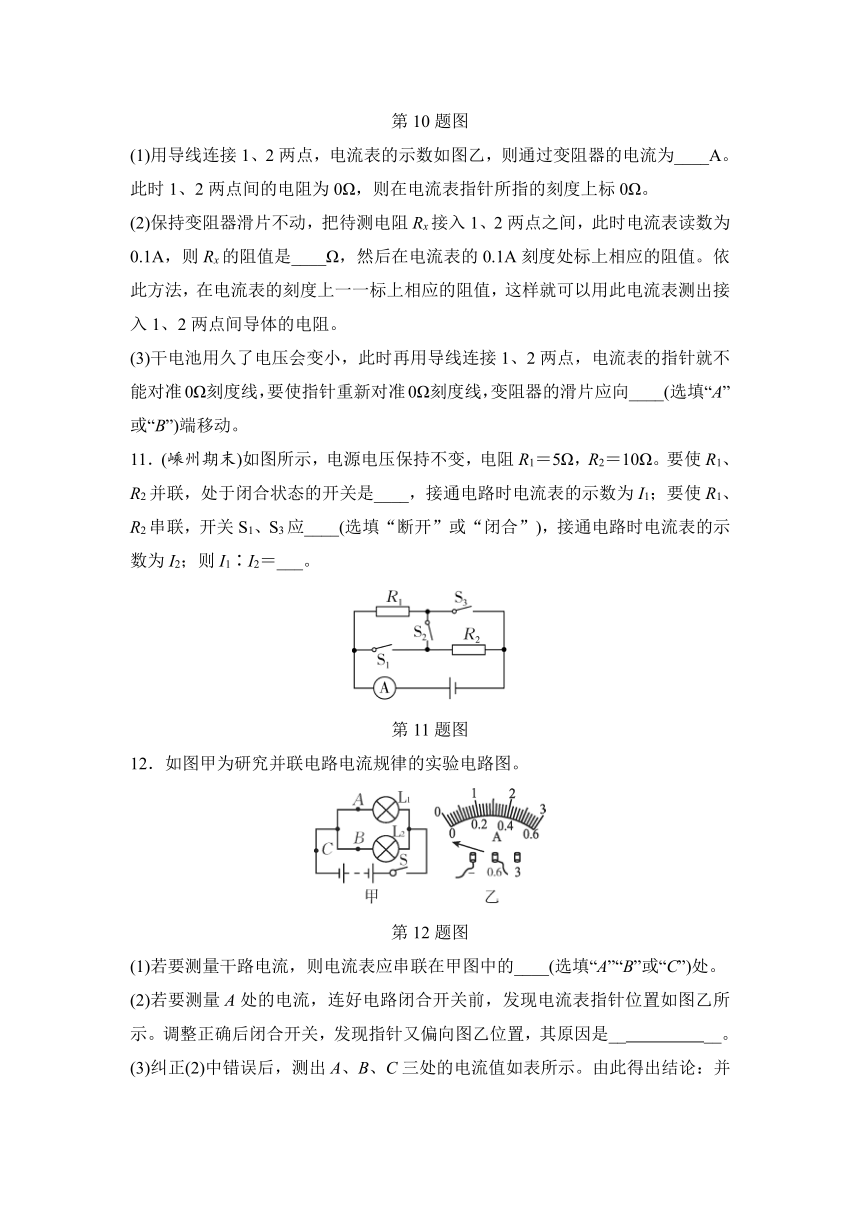

(1)用导线连接1、2两点，电流表的示数如图乙，则通过变阻器的电流为____A。此时1、2两点间的电阻为0Ω，则在电流表指针所指的刻度上标0Ω。
(2)保持变阻器滑片不动，把待测电阻Rx接入1、2两点之间，此时电流表读数为0.1A，则Rx的阻值是____Ω，然后在电流表的0.1A刻度处标上相应的阻值。依此方法，在电流表的刻度上一一标上相应的阻值，这样就可以用此电流表测出接入1、2两点间导体的电阻。
(3)干电池用久了电压会变小，此时再用导线连接1、2两点，电流表的指针就不能对准0Ω刻度线，要使指针重新对准0Ω刻度线，变阻器的滑片应向____(选填“A”或“B”)端移动。
11．(嵊州期末)如图所示，电源电压保持不变，电阻R1＝5Ω，R2＝10Ω。要使R1、R2并联，处于闭合状态的开关是____，接通电路时电流表的示数为I1；要使R1、R2串联，开关S1、S3应____(选填“断开”或“闭合”)，接通电路时电流表的示数为I2；则I1∶I2＝___。

第11题图
12．如图甲为研究并联电路电流规律的实验电路图。

第12题图
(1)若要测量干路电流，则电流表应串联在甲图中的____(选填“A”“B”或“C”)处。
(2)若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示。调整正确后闭合开关，发现指针又偏向图乙位置，其原因是__ __。

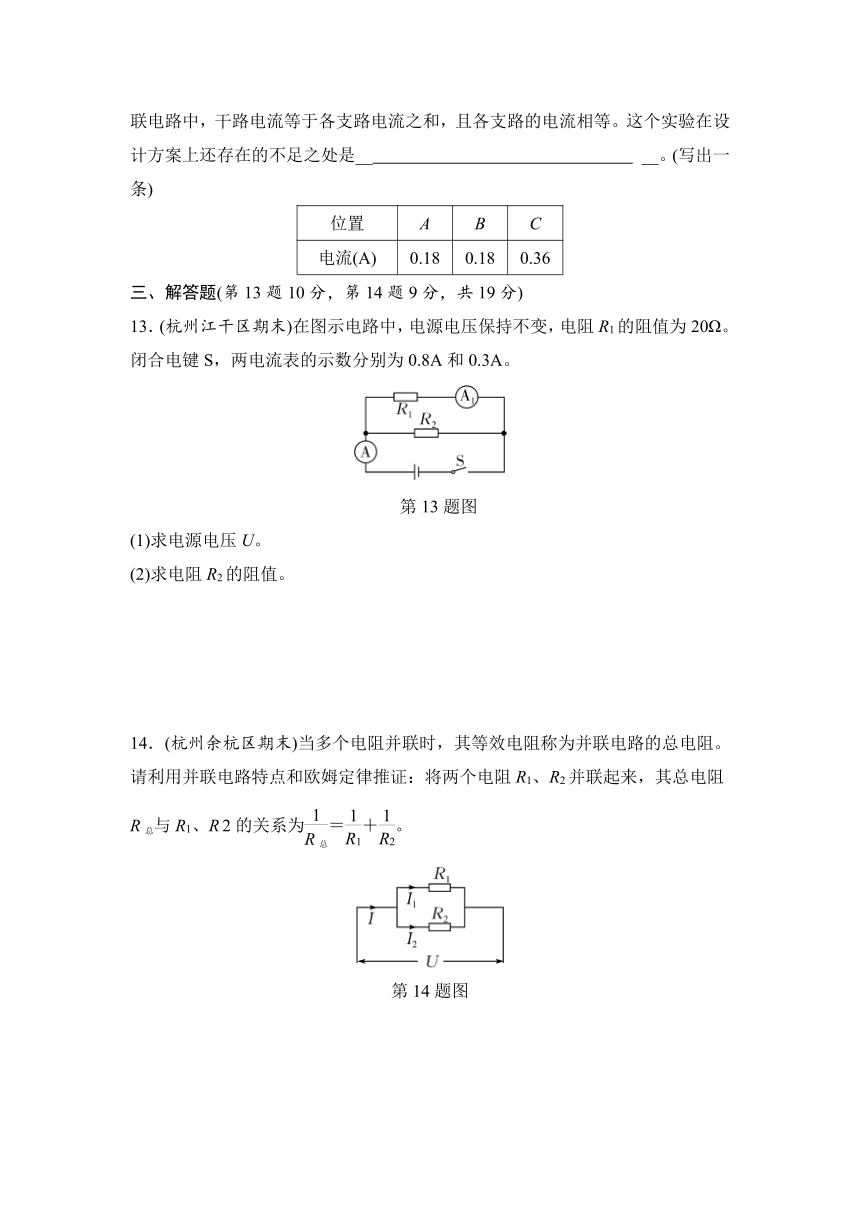

(3)纠正(2)中错误后，测出A、B、C三处的电流值如表所示。由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。这个实验在设计方案上还存在的不足之处是__ __。(写出一条)
位置 A B C
电流(A) 0.18 0.18 0.36

三、解答题(第13题10分，第14题9分，共19分)
13．(杭州江干区期末)在图示电路中，电源电压保持不变，电阻R1的阻值为20Ω。
闭合电键S，两电流表的示数分别为0.8A和0.3A。

　第13题图
(1)求电源电压U。
(2)求电阻R2的阻值。




14．(杭州余杭区期末)当多个电阻并联时，其等效电阻称为并联电路的总电阻。请利用并联电路特点和欧姆定律推证：将两个电阻R1、R2并联起来，其总电阻
R总与R1、R 2的关系为＝＋。

第14题图


答案
一、选择题(每小题只有一个正确答案，每小题5分，共45分)
1．(永康校级期末)如图所示，电路中电流为0.2A。如果给原来的电池再串联一节相同电池，那么电路中的电流变为(　B　)

第1题图
A．0.8A B．0.4A C．0.2A D．0.1A
2．两个导体并联后的总电阻(　B　)
A．比每个导体的电阻都大
B．比每个导体的电阻都小
C．等于两个导体的电阻之和
D．等于两个导体电阻的倒数之和
3．(仙居期末)选项中的四个电路图中，与实物图对应的是(　A　)

第3题图

　　　 A　　　 　B　　　　 C　　　 　D
4．(杭州江干区期末)如图所示是一个能吹出冷、热风的电吹风简化电路图，图中R是电热丝，则下列对电吹风的使用分析正确的是(　C　)

第4题图
A．只闭合开关S1，电吹风吹出冷风
B．只闭合开关S2，电吹风吹出热风
C．同时闭合开关S1、S2，电吹风吹出热风
D．同时闭合开关S1、S2，电吹风吹出冷风
5．(杭州上城区期末)在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电流表A1和A2的电流示数分别为(　A　)

第5题图
A．1.2A　0.24A B．2.8A　0.24A
C．0.24A　1.2A D．1.2A　0.22A
6．(杭州经济开发区期末)如图所示的电路，电路连接及各元件均完好，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动时会出现(　D　)
A．电压表V1与电压表V2的示数之和不变
B．电压表V2与电流表A的示数之比不变
C．电流表A的示数变小，电压表V1的示数变大
D．电流表A的示数变小，电压表V1的示数不变
　　
　　　 　第6题图　　　　　　　　第7题图
7．如图所示的电路中，电源电压不变。当开关S闭合时，电流表的示数为0.8A；开关S断开后，电流表的示数改变了0.5A，则R1与R2的阻值之比为(　C　)
A．13∶5 B．3∶5
C．5∶3 D．5∶13
8．(嵊州期末)如图电路，a、b、c分别表示电流表或电压表，电表都是理想的，则下列各组电表示数中可能实现的是(　D　)

第8题图
A．a＝1A，b＝2V，c＝0.5A
B．a＝2V，b＝0.5A，c＝1A
C．a＝0.5A，b＝1A，c＝2V
D．a＝2V，b＝1A，c＝0.5A
9．(绍兴上虞区期末)关于图甲、乙中各物理量的关系描述正确的是(　A　)

第9题图
①I1＝I2＝I3＝I4　　②U1＝U2＝U3＝U4
③U3＝U1　U2≠U4　④I1＝I2　I2≠I4
A．②④ B．①②
C．③④ D．①③
二、填空题(每空4分，共36分)
10．小柯在拓展课上，设计了图甲电路，用来直接测出接入1、2两点间导体的电阻。


第10题图
(1)用导线连接1、2两点，电流表的示数如图乙，则通过变阻器的电流为__0.5__A。此时1、2两点间的电阻为0Ω，则在电流表指针所指的刻度上标0Ω。
(2)保持变阻器滑片不动，把待测电阻Rx接入1、2两点之间，此时电流表读数为0.1A，则Rx的阻值是__12__Ω，然后在电流表的0.1A刻度处标上相应的阻值。依此方法，在电流表的刻度上一一标上相应的阻值，这样就可以用此电流表测出接入1、2两点间导体的电阻。
(3)干电池用久了电压会变小，此时再用导线连接1、2两点，电流表的指针就不能对准0Ω刻度线，要使指针重新对准0Ω刻度线，变阻器的滑片应向__B__(选填“A”或“B”)端移动。
11．(嵊州期末)如图所示，电源电压保持不变，电阻R1＝5Ω，R2＝10Ω。要使R1、R2并联，处于闭合状态的开关是__S1、S3__，接通电路时电流表的示数为I1；要使R1、R2串联，开关S1、S3应__断开__(选填“断开”或“闭合”)，接通电路时电流表的示数为I2；则I1∶I2＝__9∶2__。

第11题图
12．如图甲为研究并联电路电流规律的实验电路图。

第12题图
(1)若要测量干路电流，则电流表应串联在甲图中的__C__(选填“A”“B”或“C”)处。
(2)若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示。调整正确后闭合开关，发现指针又偏向图乙位置，其原因是__电流表“＋”“－”接线柱接反__。
(3)纠正(2)中错误后，测出A、B、C三处的电流值如表所示。由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。这个实验在设计方案上还存在的不足之处是__用了同一规格的灯泡或只测得了一组实验数据__。(写出一条)
位置 A B C
电流(A) 0.18 0.18 0.36

三、解答题(第13题10分，第14题9分，共19分)
13．(杭州江干区期末)在图示电路中，电源电压保持不变，电阻R1的阻值为20Ω。
闭合电键S，两电流表的示数分别为0.8A和0.3A。

　第13题图
(1)求电源电压U。
(2)求电阻R2的阻值。
【答案】 R1与R2并联，电流表A测干路电流，电流表A1测电阻R1支路的电流。
(1)干路电流I＝0.8A，通过电阻R1的电流I1＝0.3A，并联电路中各支路两端的电压相等，所以，由欧姆定律可得，电源电压U＝U1＝I1R1＝0.3A×20Ω＝6V。
(2)根据并联电路的电流特点，通过R2的电流I2＝I－I1＝0.8A－0.3A＝0.5A，则R2＝＝＝＝12Ω。
14．(杭州余杭区期末)当多个电阻并联时，其等效电阻称为并联电路的总电阻。请利用并联电路特点和欧姆定律推证：将两个电阻R1、R2并联起来，其总电阻
R总与R1、R 2的关系为＝＋。

第14题图
【答案】 证明：根据欧姆定律可知：I1＝，I2＝，I＝，根据并联电路的电流和电压特点可知：I＝I1＋I2，U＝U1＝U2，由上可得：＝＋，＝＋，即：＝＋。
