17.4 欧姆定律在串、并联电路中的应用 教案

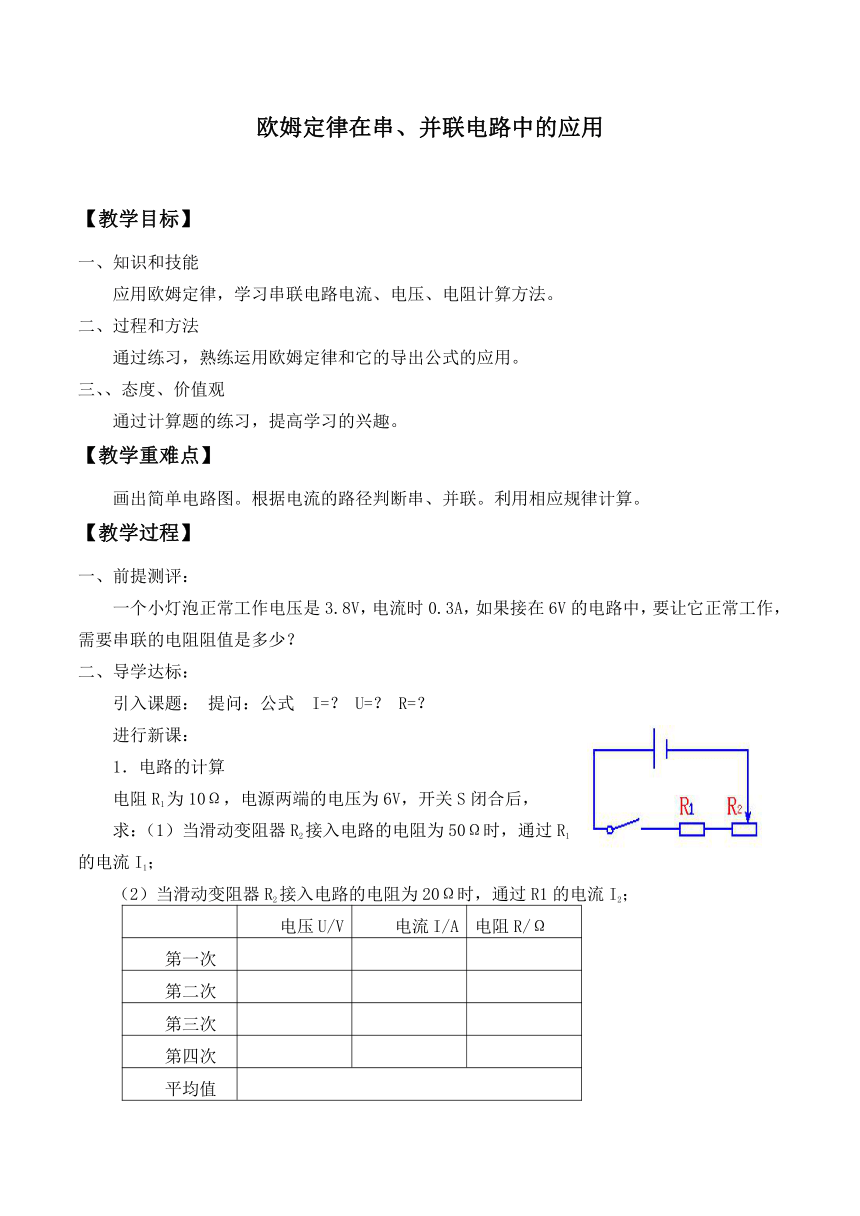

欧姆定律在串、并联电路中的应用
【教学目标】
一、知识和技能
应用欧姆定律，学习串联电路电流、电压、电阻计算方法。
二、过程和方法
通过练习，熟练运用欧姆定律和它的导出公式的应用。
三、、态度、价值观
通过计算题的练习，提高学习的兴趣。
【教学重难点】
画出简单电路图。根据电流的路径判断串、并联。利用相应规律计算。
【教学过程】
一、前提测评：
一个小灯泡正常工作电压是3.8V，电流时0.3A，如果接在6V的电路中，要让它正常工作，需要串联的电阻阻值是多少？
二、导学达标：
引入课题： 提问：公式 I=？ U=？ R=？
进行新课：
1．电路的计算
电阻R1为10Ω，电源两端的电压为6V，开关S闭合后，
求：（1）当滑动变阻器R2接入电路的电阻为50Ω时，通过R1的电流I1；
（2）当滑动变阻器R2接入电路的电阻为20Ω时，通过R1的电流I2；
电压U/V
电流I/A
电阻R/Ω
第一次
第二次
第三次
第四次
平均值
2．实验结果：思考和分析
本试验你得到的启示：
利用多次测量求平均值的方法可以减少误差。
3．把定值电阻换成小灯泡，测量小灯泡的电阻
U/V
0.5
1．0
1．5
2．0
2．5
3．0
I/A
R/Ω
4．对实验结果的思考和分析
当小灯泡两端的电压升高，小灯泡中的电流增大，小灯泡变亮，灯泡灯丝温度升高，灯丝电阻变大。
5．用电压表 已知电阻R0测量未知电阻Rx
（1）电路图
（2）公式推导
因为串联。 所以I1=I2
代入得 或 所以
6．用电流表，已知电阻R0测量未知电阻Rx
（1）电路图
（2）公式推导
因为并联 所以
U1=I1Rx U2=I2R0
所以
三、达标练习：
完成物理课本中的本节内容。
