探究感应电流的产生条件
一、划时代的发现
1、奥斯特的发现
“电生磁”

2、法拉第的发现
“磁生电”
导线应该朝哪个方向放置才能发现这样的现象？？
什么时候才能出现这样的现象？？
二、探究电磁感应的产生条件
1、初中研究的结论

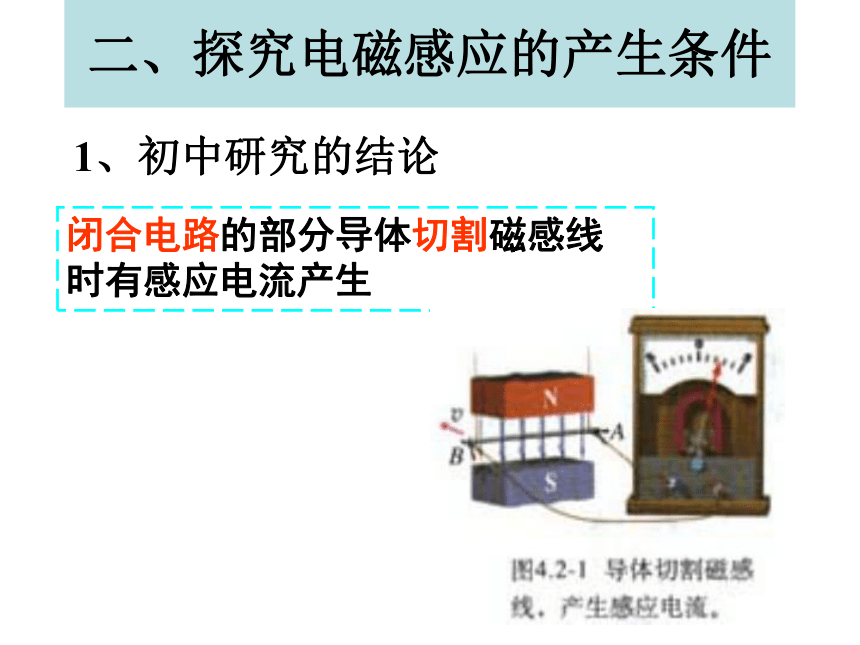

闭合电路的部分导体切割磁感线 时有感应电流产生
探究感应电流的产生条件 实验一

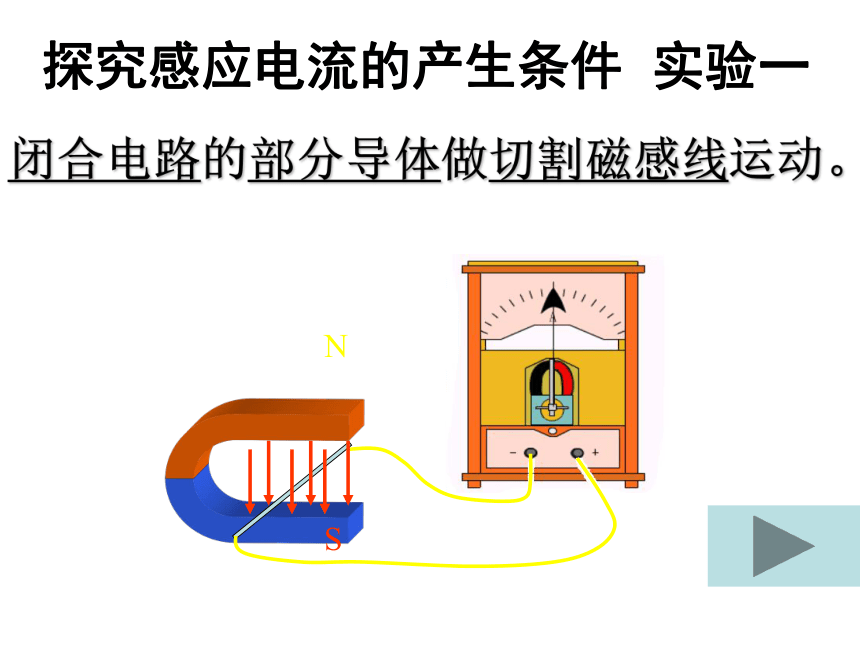

闭合电路的部分导体做切割磁感线运动。
概念

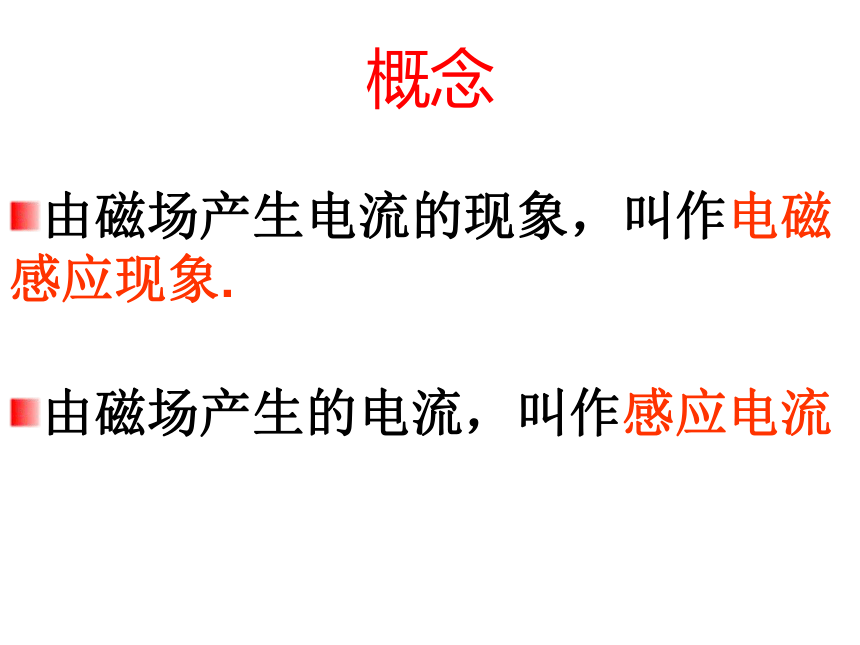

由磁场产生的电流，叫作感应电流
由磁场产生电流的现象，叫作电磁感应现象.

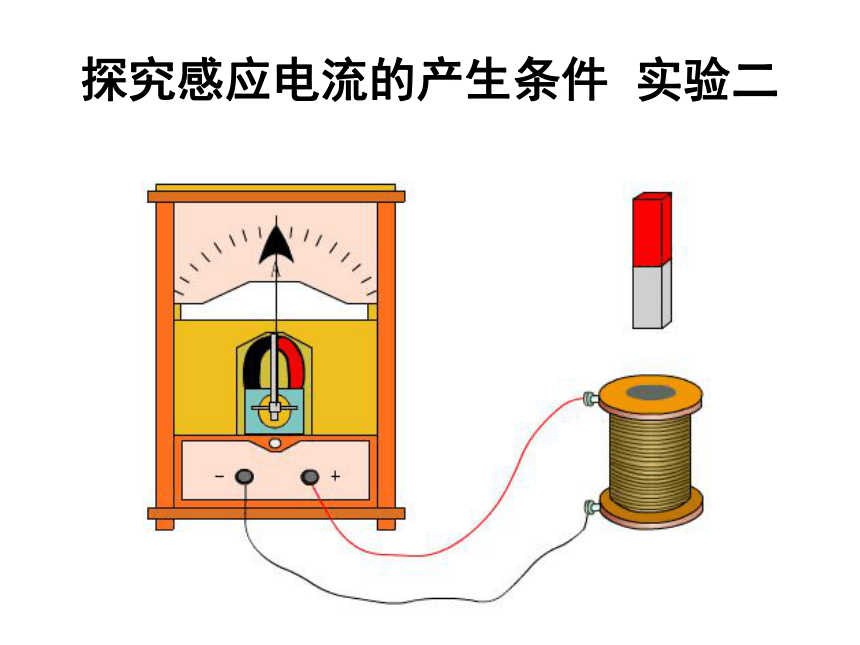

探究感应电流的产生条件 实验二
二、探究电磁感应的产生条件
2、线圈中插入、抽出磁铁
磁铁的运动 表针的摆动方向 磁铁的运动 表针的摆动方向
N极插入线圈 向右 S极插入线圈 向左
N极停在线圈中 不摆动 S极停在线圈中 不摆动
N极从线圈中抽出 向左 S极从线圈中抽出 向右
结论：只有磁铁相对线圈运动时，有电流产生。磁铁相对线圈静止时，没有电流产生。
探究感应电流的产生条件 实验三

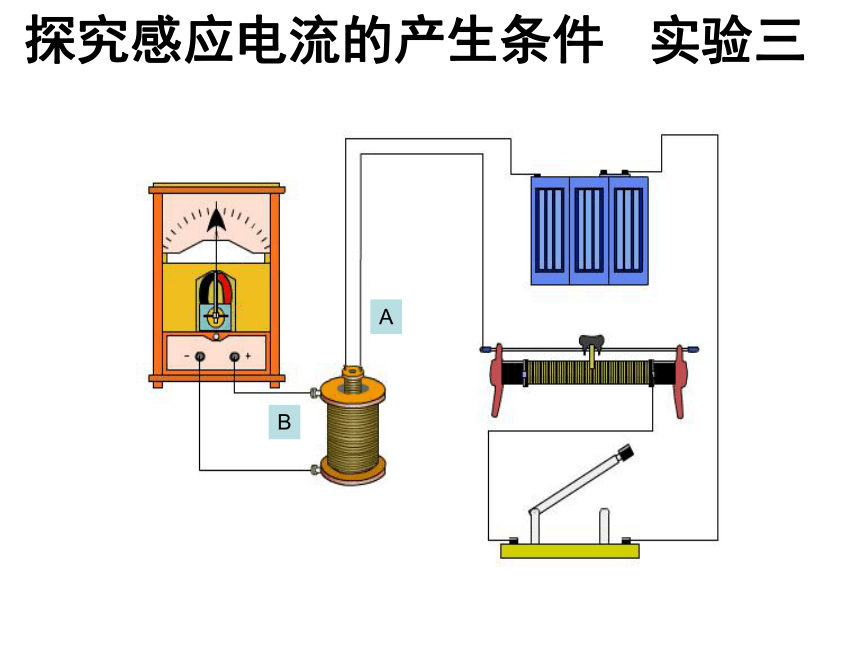

3、模拟法拉第的实验
操作 现象
开关闭合瞬间 有电流产生
开关断开瞬间 有电流产生
开关闭合时，滑动变阻器不动 无电流产生
开关闭合时，迅速移动变阻器的滑片 有电流产生
结论：只有当线圈A中电流变化时，线圈B中才有电流产生。
能否将这几个实验中产生感应电流的条件统一起来？
分析论证
归纳总结
结论：只要穿过闭合电路的磁通量变化，闭合电路中就有感应电流产生。
归纳总结
只要穿过闭合电路的磁通量变化, 就有感应电流.
感应电流产生的条件
2、穿过电路的磁通量发生变化.
1、电路要闭合;
小结：
1、利用磁场产生电流的现象叫电磁感应，产生的电流叫感应电流。
2、结论：无论用什么方法，只要使闭合电路的磁通量发生变化，闭合电流中就会有感应电流产生
3、产生感应电流的条件：
（1）电路闭合
（2）磁通量发生变化
1831年8月29日，法拉第用软铁做成一个外径6英寸，厚7/8英寸的环，其上绕有A、B两组线圈。B线圈接检流计，A线圈电池连接。当接通和断开电源时，发现电流计指针摆动。
课题研究：“摇绳能发电吗”
1．在匀强磁场中有一个矩形闭合导线框。在下列几种情况下，线框中是否产生感应电流？
（1）保持线框平面始终与磁感线垂直，线框在磁场中上下运动（图甲）
（2）保持线框平面始终与磁感线垂直，线框在磁场中左右运动（图乙）
（3）线框绕轴线AB转动（图丙）。
没有
没有
有
2．如图所示，磁场中有一个闭合的弹簧线圈。先把线圈撑开（图甲），然后放手，让线圈收缩（图乙）。线圈收缩时，其中是否有感应电流？为什么？
3．矩形线圈ABCD位于通电长直导线附近，线圈与导线在同一个平面内，线圈的两个边与导线平行。在这个平面内，线圈远离导线移动时，线圈中有没有感应电流？线圈和导线都不动，当导线中的电流I逐渐增大或减小时，线圈中有没有感应电流？为什么？
4、如图所示，把矩形闭合线圈放在匀强磁场中，线圈平面与磁感线平行，下面能使线圈产生感应电流的是（ ）
A．线圈沿磁感线方向移动
B．线圈沿垂直磁感线方向做移动
C．线圈以ab边为轴匀速转动
D．线圈以bc边为轴匀速转动
C
