北师大数学九上 第五章 第43课时视图（1） 课件

课件9张PPT。 第五单元 投影与视图第43课时 视图（1）北师大版 九年级上册考点 1 简单立体图形的三种视图

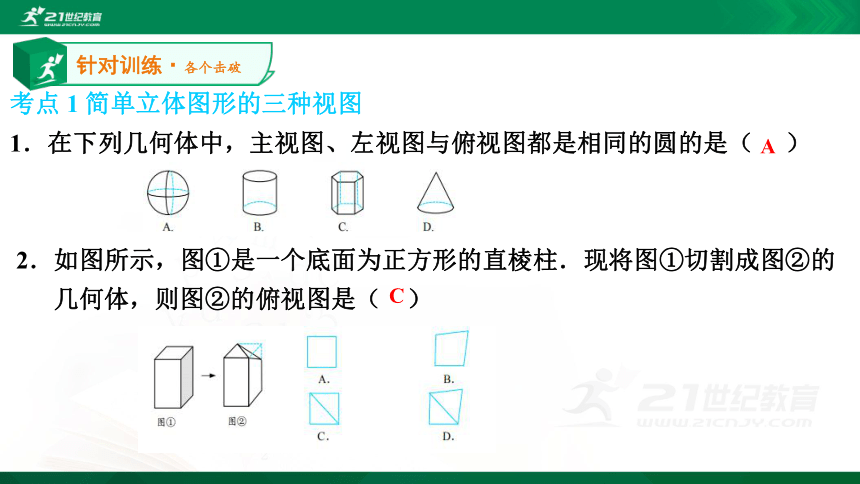

1．在下列几何体中，主视图、左视图与俯视图都是相同的圆的是（ ）
2．如图所示，图①是一个底面为正方形的直棱柱．现将图①切割成图②的
几何体，则图②的俯视图是（ ）
针对训练·各个击破AC考点 2 简单组合图形的三种视图

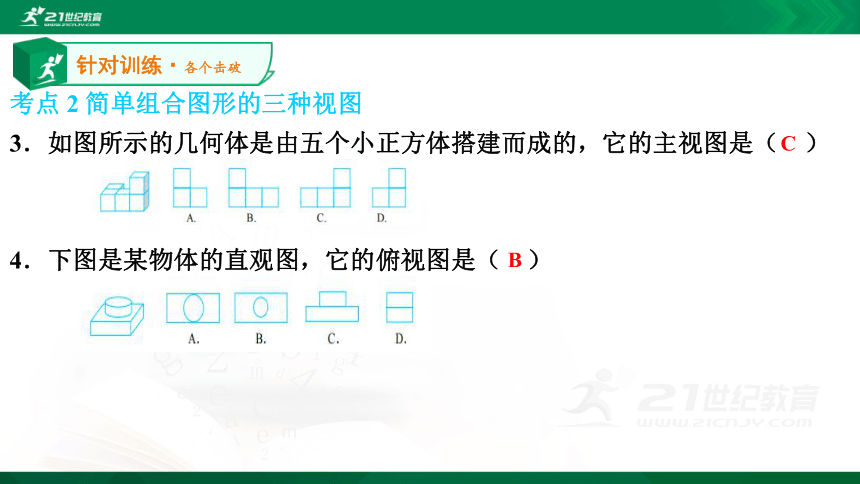

3．如图所示的几何体是由五个小正方体搭建而成的，它的主视图是（ ）
4．下图是某物体的直观图，它的俯视图是（ ）
针对训练·各个击破CB考点 2 简单组合图形的三种视图

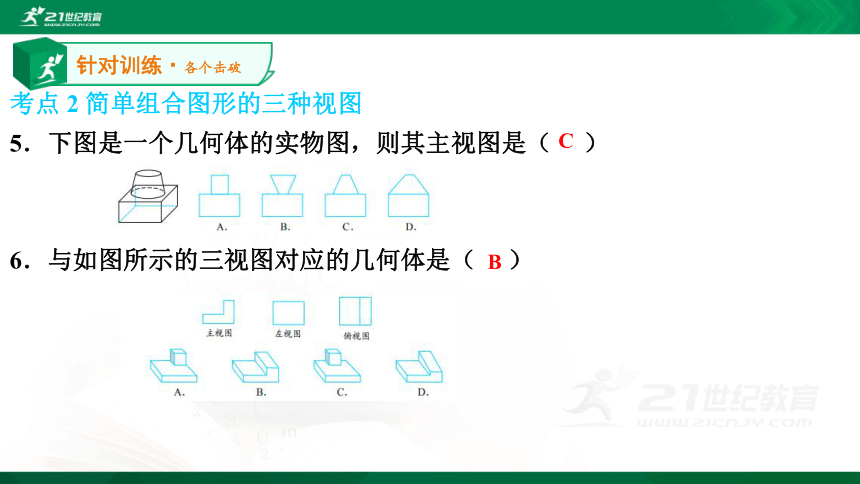

5．下图是一个几何体的实物图，则其主视图是（ ）
6．与如图所示的三视图对应的几何体是（ ）针对训练·各个击破CB7．某个技术人员设计了一种机器上的零件叫燕尾槽，如图所示，为了便于人
准确做出零件，请帮他画出这个零件的三种视图．
【答案】零件的三种视图如图所示：
巩固提升·融会贯通8．如图所示的几何体是用三个小立方体搭成的，其中有两块分别带有圆形
空洞和方形空洞．
（1）画出这个几何体的主视图、左视图和俯视图；
【答案】（1）如图所示：
巩固提升·融会贯通8．如图所示的几何体是用三个小立方体搭成的，其中有两块分别带有圆形
空洞和方形空洞．
（2）现有如图（甲：正方体、乙：圆柱、丙：球）所示的三种形状的物体，
若选择其中一种作为塞子，既可以堵住圆形空洞，又可以住方形空洞，
你会选择哪一种？说明理由．
【答案】（2）选择乙，理由：圆柱的俯视图是一个圆，可以堵住圆形的空洞
，而它的主视图和左视图是一个矩形，可以堵住方形的空洞．
巩固提升·融会贯通9．5 个棱长为 1 的正方体组成如图所示的几何体．
（1）该几何体的体积是 （立方单位），表面积是 （平方单位）；
（2）画出该几何体的主视图和左视图．
【答案】（1）5，22．
（2）如图所示：巩固提升·融会贯通谢谢21世纪教育网（www.21cnjy.com) 中小学教育资源网站 有大把高质量资料？一线教师？一线教研员？
