15.3 串联和并联(要点讲解+当堂检测+答案)

人教版物理九年级上册同步学案
第十五章　电流和电路
第3节　串联和并联
要 点 讲 解
要点一　串联和并联

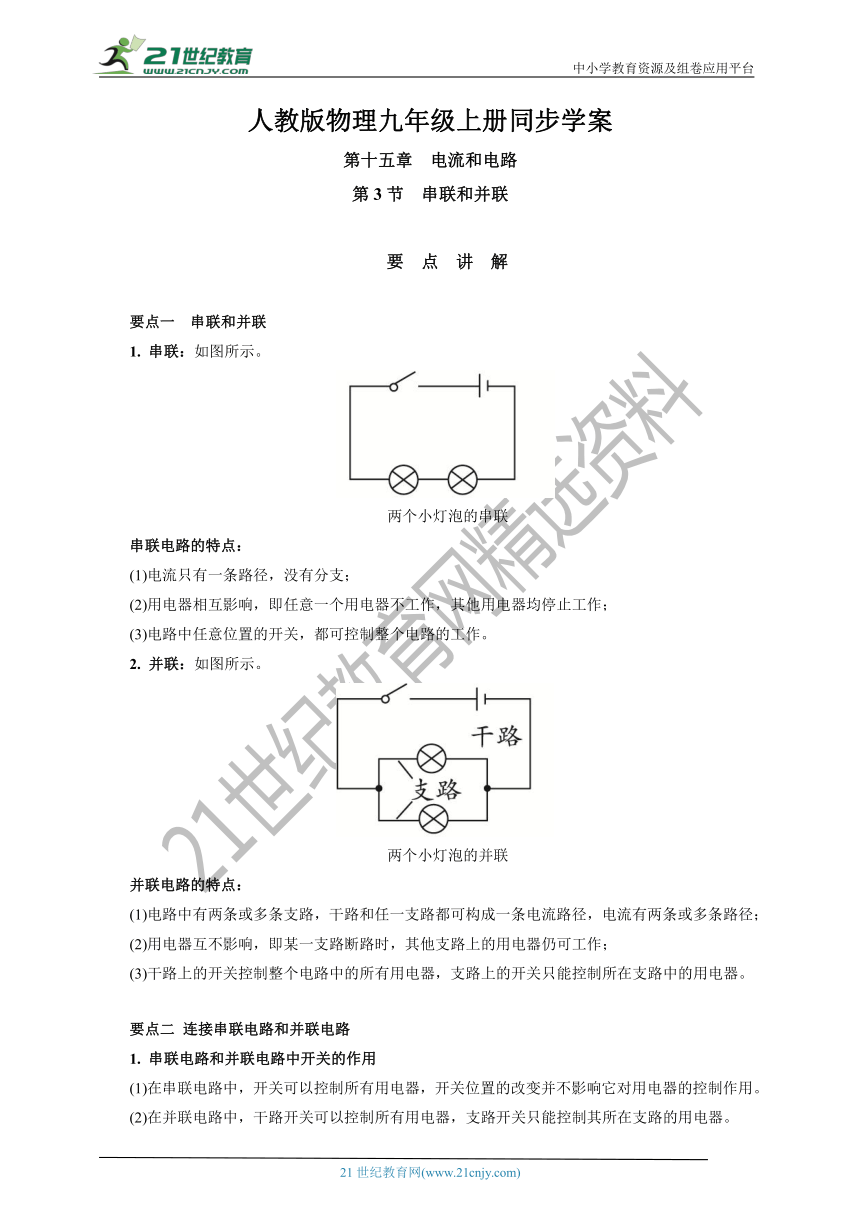

1. 串联：如图所示。
两个小灯泡的串联
串联电路的特点：
(1)电流只有一条路径，没有分支；
(2)用电器相互影响，即任意一个用电器不工作，其他用电器均停止工作；
(3)电路中任意位置的开关，都可控制整个电路的工作。
2. 并联：如图所示。
两个小灯泡的并联
并联电路的特点：
(1)电路中有两条或多条支路，干路和任一支路都可构成一条电流路径，电流有两条或多条路径；
(2)用电器互不影响，即某一支路断路时，其他支路上的用电器仍可工作；
(3)干路上的开关控制整个电路中的所有用电器，支路上的开关只能控制所在支路中的用电器。
要点二 连接串联电路和并联电路
1. 串联电路和并联电路中开关的作用
(1)在串联电路中，开关可以控制所有用电器，开关位置的改变并不影响它对用电器的控制作用。
(2)在并联电路中，干路开关可以控制所有用电器，支路开关只能控制其所在支路的用电器。

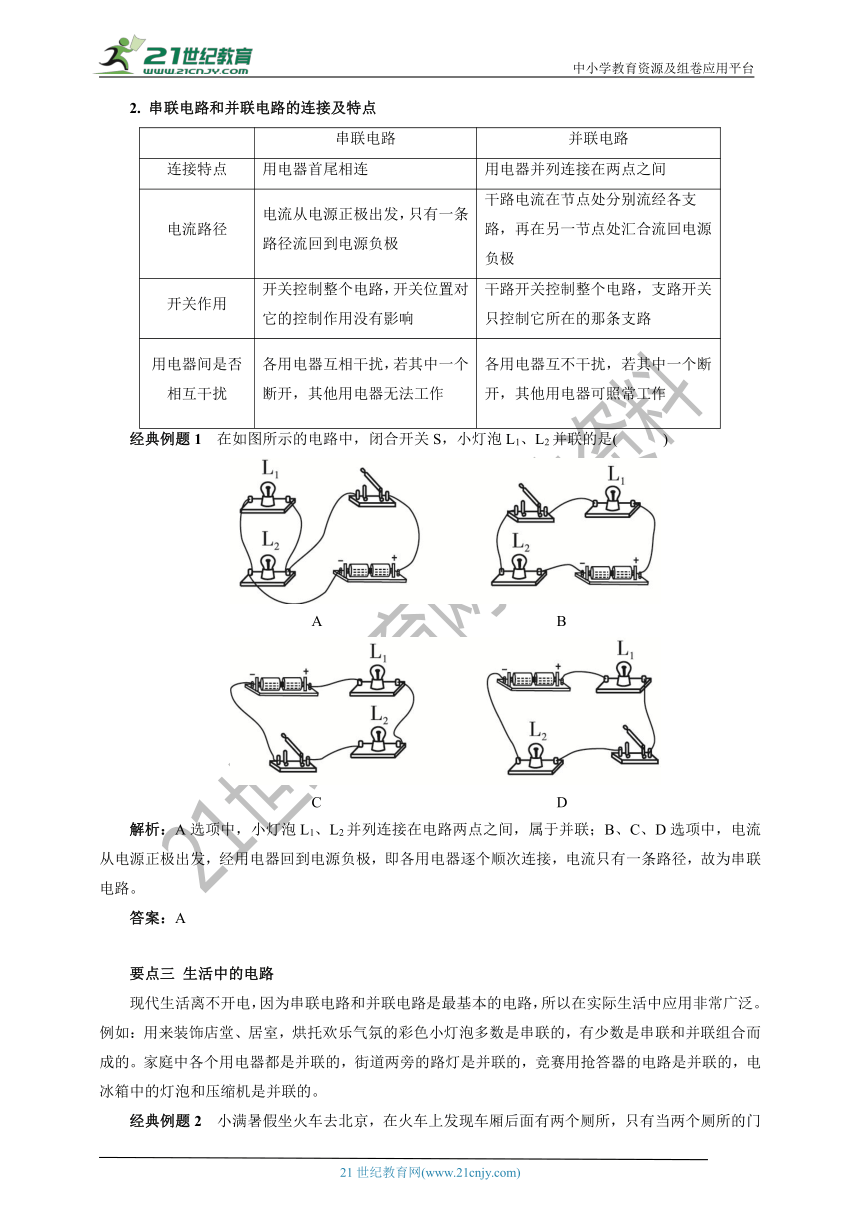

2. 串联电路和并联电路的连接及特点
串联电路
并联电路
连接特点
用电器首尾相连
用电器并列连接在两点之间
电流路径
电流从电源正极出发，只有一条路径流回到电源负极
干路电流在节点处分别流经各支路，再在另一节点处汇合流回电源负极
开关作用
开关控制整个电路，开关位置对它的控制作用没有影响
干路开关控制整个电路，支路开关只控制它所在的那条支路
用电器间是否相互干扰
各用电器互相干扰，若其中一个断开，其他用电器无法工作
各用电器互不干扰，若其中一个断开，其他用电器可照常工作
经典例题1　在如图所示的电路中，闭合开关S，小灯泡L1、L2并联的是(　　　)
A B
C D
解析：A选项中，小灯泡L1、L2并列连接在电路两点之间，属于并联；B、C、D选项中，电流从电源正极出发，经用电器回到电源负极，即各用电器逐个顺次连接，电流只有一条路径，故为串联电路。
答案：A
要点三 生活中的电路
现代生活离不开电，因为串联电路和并联电路是最基本的电路，所以在实际生活中应用非常广泛。例如：用来装饰店堂、居室，烘托欢乐气氛的彩色小灯泡多数是串联的，有少数是串联和并联组合而成的。家庭中各个用电器都是并联的，街道两旁的路灯是并联的，竞赛用抢答器的电路是并联的，电冰箱中的灯泡和压缩机是并联的。
经典例题2　小满暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所内都有人。请你把图中的各元件符号连接成符合上述设计要求的电路图。
图1 图2
解析：由题意知，只有当两个厕所的门都关上时，车厢指示灯才会发光，这说明指示灯与两个厕所门上的开关串联，串联电路中只有当两个开关都闭合，灯才亮，否则任一开关断开，电路断路，指示灯不亮。
答案：如图2所示。
易错易混警示　串、并联电路的判断
串联电路和并联电路是两种最基本的电路。要想正确地识别电路，就要抓住串联电路和并联电路的基本特征，结合题目(电路图)的特点，正确选用四种常用的电路识别方法(定义法、断路法、节点法、电流法)来分析得出结论；对于实际电路连接方式的判断，首先要认真审读题意，对照出现的现象，根据串联电路中用电器互相影响、并联电路中用电器互不影响这一特点，分析得出结论。
经典例题3　下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中正确的是(　　　)
A. 厨房中的抽油烟机里装有照明灯和电动机，它们能同时工作又能单独工作，它们是串联的
B. 马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C. 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D. 一般家庭中都要安装照明灯和其他用电器，使用时互不影响，它们是串联的
解析：因为厨房的抽油烟机中的照明灯和电动机既可以单独工作，又互不影响，因此它们的连接方式为并联，故A错误；路灯是用来为行人照明的，并且当其中一个灯泡不亮时，其他灯泡仍可以正常工作，即每个灯泡既可以单独工作，又互不影响，因此路灯是并联的，故B错误；只有当光控开关、声控开关都闭合时，灯才能亮，故这两个开关与灯串联，故C正确；家庭电路中安装照明灯和连接在插座上的用电器既可以单独工作，又互不影响，因此家庭电路中安装照明灯和插座是并联的，故D正确。故选C。
答案：C
当 堂 检 测
1. 如图所示，L1与L2属于串联的是(　　)
　　　 　
A　　　　　　　　　 B
　 　　
C　　　　　　　　　 D
2. 在如图所示的电路中，闭合开关S，下列说法正确的是(　　)
甲 乙
A. 甲是并联电路 B. 乙是并联电路
C. 甲、乙都是并联电路 D. 甲、乙都是串联电路
3. 与实物图对应的电路是(　　)
　　　 　
A　　　 　 　　　　 B
　　　　
C　　 　 　　　　　 D

第3题 第4题
4. 在实验中，由于操作不慎，小明误将如图所示的电路中d、c两点连接起来了，则(　　)
A. 只灯泡L1不亮
B. 只灯泡L2不亮
C. 灯泡L1和L2都不亮，电源可能烧坏
D. 以上说法都有可能
5. 学习了串、并联电路后，小红用“顺口溜”对电路的特点进行了总结。如：“电流走向多条路，各自为政不相顾，支路要由干路管，就像排长管班长”。这里描述的是 (选填“串联”或“并联”)电路的特点。
6. 市面上有一种如图所示的“一拖五耳机分线器”，它可以让智能手机输出的音乐同时供五个人聆听，这五副耳机的连接方式是 联，原因是它们 (选填“能”或“不能”)独立工作。
7. 三只灯泡串联在电路中，闭合开关后，发现L1不亮，则L2 、L3 。(均选填“亮”或“不亮”)
8. 根据如图所示的电路图连接实物图。

当堂检测参考答案
1. B 2. A 3. A 4. C
5. 并联
6. 并 能
7. 不亮 不亮
8. 解：如图所示。
