北师大版数学七年上 1.4从三个方向看物体的形状课件(24张PPT)

课件24张PPT。横看成岭侧成峰
远近高低各不同
不识庐山真面目

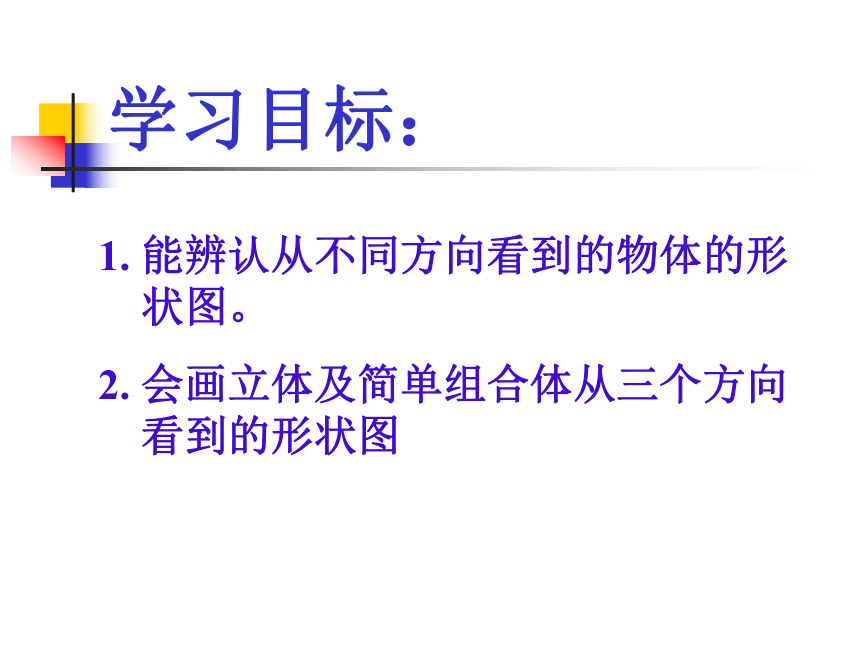

只缘身在此山中《题西林壁》苏轼1.4 从三个方向看物体的形状第一章 丰富的图形世界学习目标：能辨认从不同方向看到的物体的形状图。

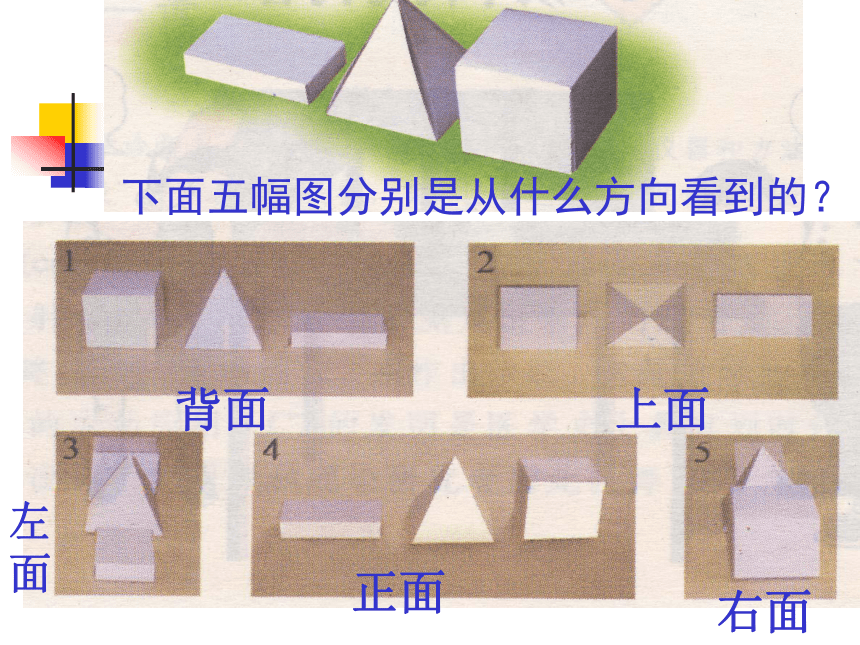

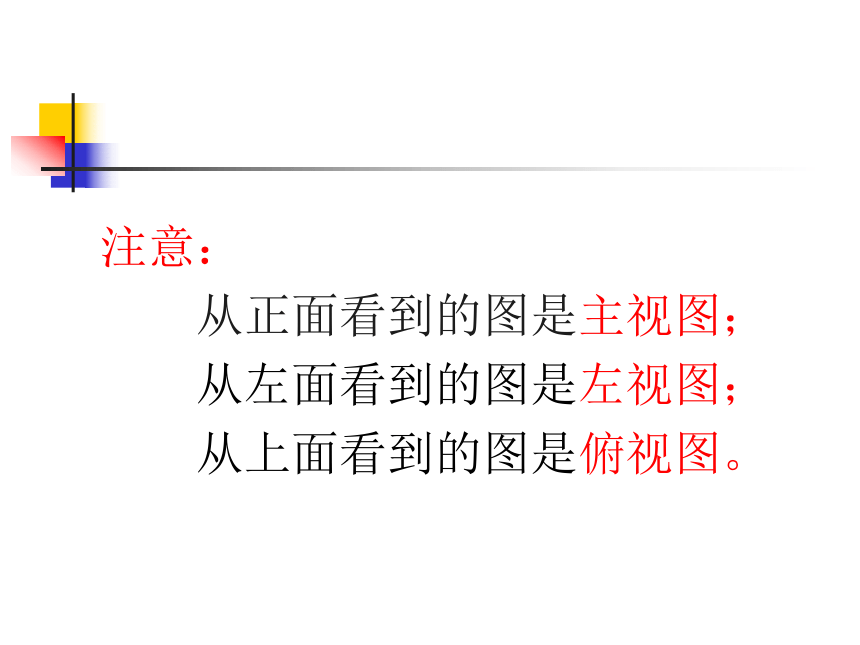

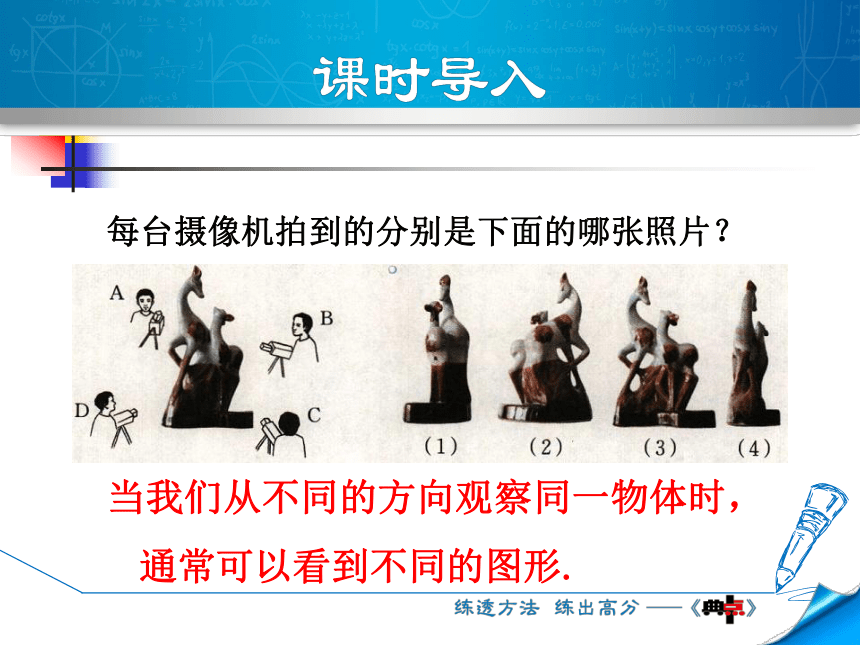

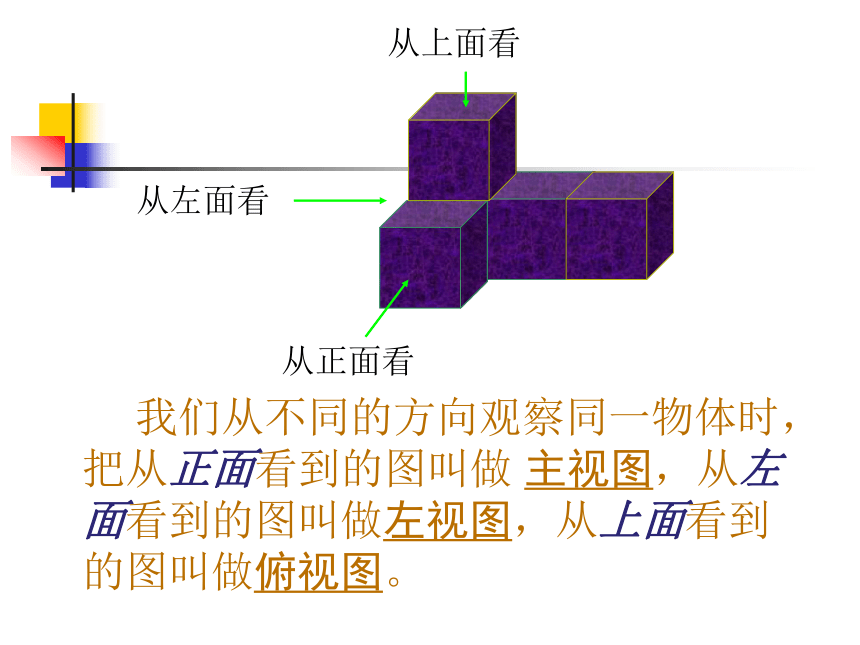

会画立体及简单组合体从三个方向看到的形状图下面五幅图分别是从什么方向看到的？背面上面左面正面右面当我们从不同的方向观察同一物体时，通常可以看到不同的图形. 每台摄像机拍到的分别是下面的哪张照片？ 我们从不同的方向观察同一物体时，把从正面看到的图叫做 主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图。从上面看从左面看从正面看主视图左视图俯视图注意：
从正面看到的图是主视图；
从左面看到的图是左视图；

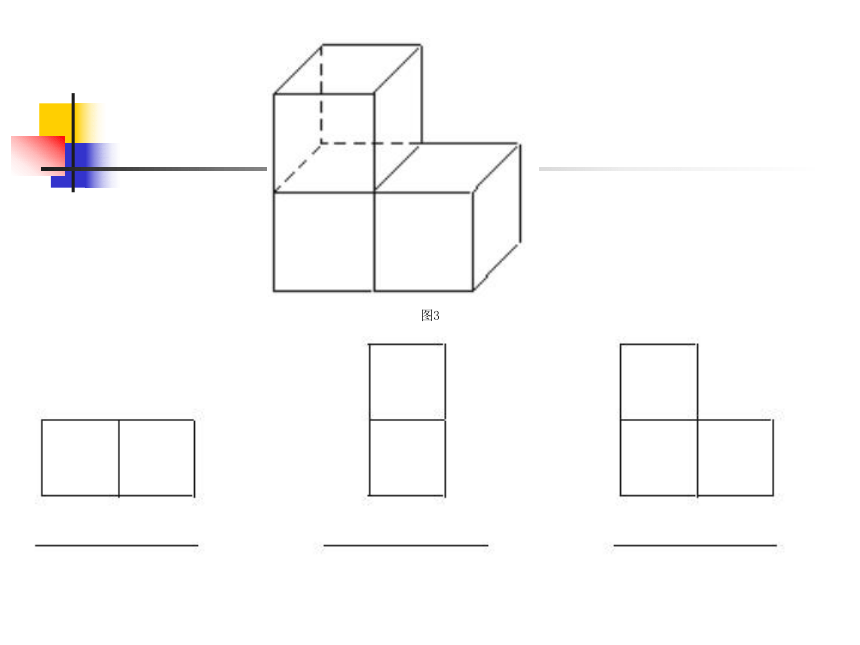

从上面看到的图是俯视图。 图3
下面是右图几何
体的主视图是（ ）
B看 谁 找 得 快 如左图：左视图是（ ），
主视图是（ ），
俯视图是（ ）。
BAD看 谁 找 得 快请说出下面三幅图分别是从哪个方向看到的？左视图俯视图主视图 下面是由7块小正方体木块堆成的物体,从三个方向看到的图形如下,请同学们说出哪一个是主视图?哪一个是左视图?哪一个是俯视图?
主视图左视图俯视图看 谁 找 得 快画出右图几何体的主视图、左视图、俯视图。主视图 左视图 俯视图看 谁 画 得 好画出左图的主视图、左视图、俯视图画出图中几何体的三视图看 谁 画 得 好 你能根据下面的三视图来放出相应的立方体组合吗？主视图左视图试一试1、如图是由几个小立方体块所搭几何体的俯视图，小正方形中的数字表示在该位置小立块的个数，请画出这个几何体的主视图和左视图。问题探究2如图所示的两幅图分别是几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图、左视图。 2课堂小结由小方块搭成的几何体画它的主视图、左视图、俯视图时，关键是确定它们有几列，以及每列方块的个数。
由小方块搭成的几何体的俯视图画它的主视图和左视图方法有两种：
（１）先摆出几何体，再画主视图和左视图。
（２）先由俯视图确定主视图，左视图的列及每列方块的个数，再画出主视图、左视图你能根据以下的主视图、左视图来确定俯视图中每个小正方形上面各有几个小正方体吗？请你用数字标出来。主视图左视图俯视图主视图左视图俯视图三视图相同，立体物体的形状是否唯一定？ 猜一猜 有一个正方体，在它的各个面上分别标上字母A、B、C、D、E、F，甲、乙、丙三位同学从不同的方向去观察其正方体，观察结果如图所示。问这个正方体各个面上的字母对面各是什么字母？探索题
