15.4电流的测量(要点讲解+当堂检测+答案)

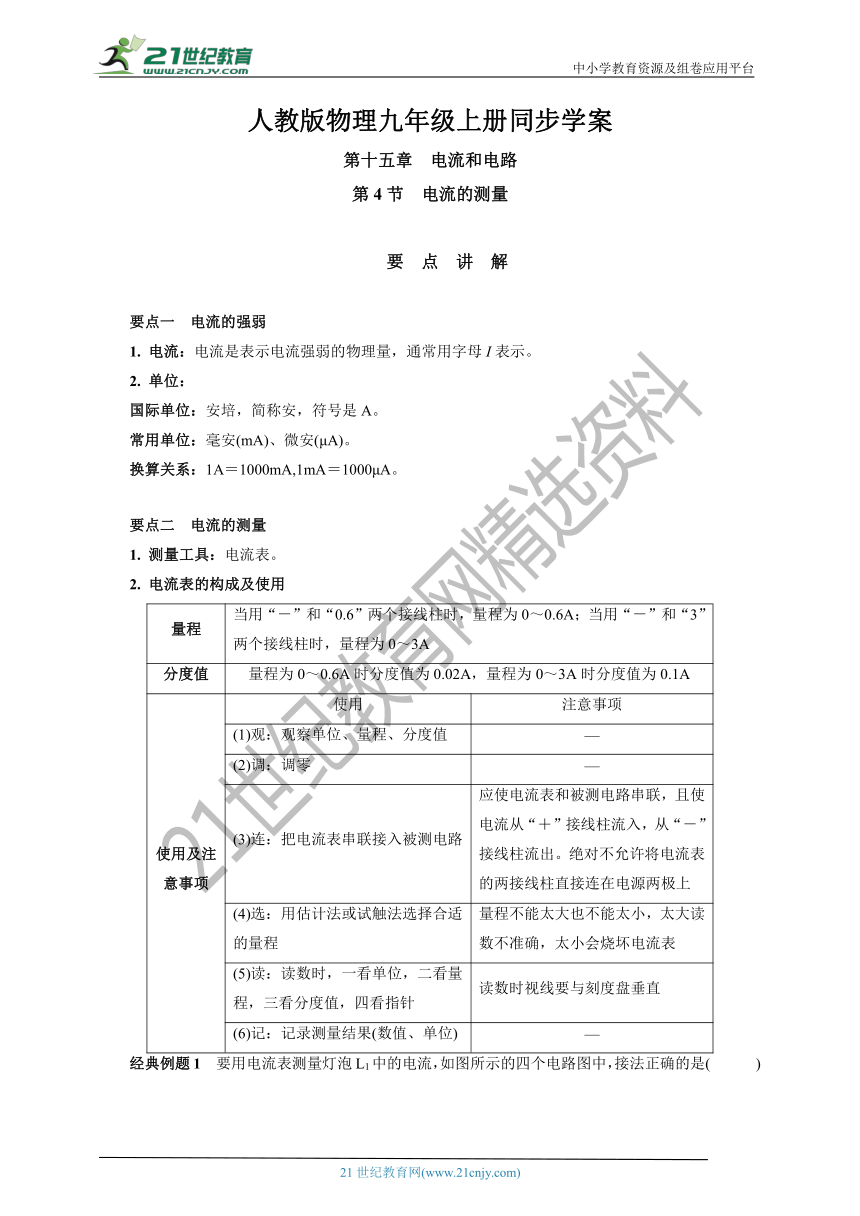

人教版物理九年级上册同步学案
第十五章　电流和电路
第4节　电流的测量
要 点 讲 解
要点一　电流的强弱
1. 电流：电流是表示电流强弱的物理量，通常用字母I表示。
2. 单位：
国际单位：安培，简称安，符号是A。
常用单位：毫安(mA)、微安(μA)。
换算关系：1A＝1000mA,1mA＝1000μA。
要点二　电流的测量
1. 测量工具：电流表。
2. 电流表的构成及使用
量程
当用“－”和“0.6”两个接线柱时，量程为0～0.6A；当用“－”和“3”两个接线柱时，量程为0～3A
分度值
量程为0～0.6A时分度值为0.02A，量程为0～3A时分度值为0.1A
使用及注意事项
使用
注意事项
(1)观：观察单位、量程、分度值
—
(2)调：调零
—
(3)连：把电流表串联接入被测电路
应使电流表和被测电路串联，且使电流从“＋”接线柱流入，从“－”接线柱流出。绝对不允许将电流表的两接线柱直接连在电源两极上
(4)选：用估计法或试触法选择合适的量程
量程不能太大也不能太小，太大读数不准确，太小会烧坏电流表
(5)读：读数时，一看单位，二看量程，三看分度值，四看指针
读数时视线要与刻度盘垂直
(6)记：记录测量结果(数值、单位)
—
经典例题1　要用电流表测量灯泡L1中的电流，如图所示的四个电路图中，接法正确的是(　　　)
A B
C D
解析：选项A中，电流表接在干路中，测的不是通过L1的电流，故A选项错误；选项B中，电流表与灯L1串联，且电流从电流表的“＋”接线柱流入，从“－”接线柱流出，故B选项正确；选项C中，电流表的“＋”“－”接线柱接反了，电流表的指针将反向偏转，容易损坏电流表，故C选项错误；选项D中，电流表和灯L2串联，因此电流表测通过灯L2的电流，故D选项错误。
答案：B
易错易混警示　电流表的读数
实验室中常用的电流表通常有两个量程，读数时如果不看接线柱的选择而直接按大量程或小量程读数，就会将示数读错；另外，在选择“0～0.6A”量程时，每个小格代表0.02A，很容易错误地当成0.01A来读数。
经典例题2　请读出图中电流表的读数：甲图的读数为________，乙图的读数为________。
甲 乙
解析：甲图电流表的量程选择了0～3A，故每一大格表示1A，每一小格表示0.1A，指针所指位置应是2.8A；乙图电流表的量程选择了0～0.6A，每一小格表示0.02A，指针所指位置应是0.46A。
答案：2.8A　0.46A

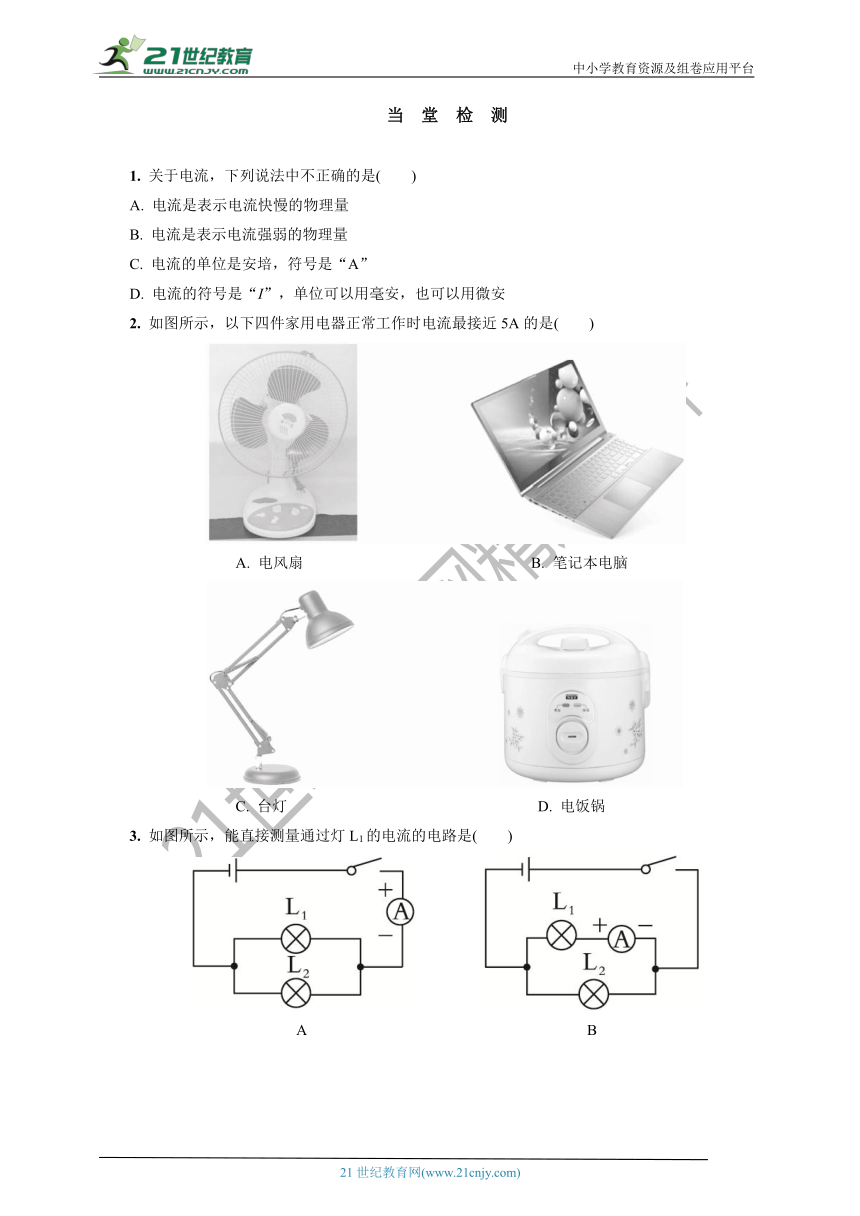

当 堂 检 测
1. 关于电流，下列说法中不正确的是(　　)
A. 电流是表示电流快慢的物理量
B. 电流是表示电流强弱的物理量
C. 电流的单位是安培，符号是“A”
D. 电流的符号是“I”，单位可以用毫安，也可以用微安
2. 如图所示，以下四件家用电器正常工作时电流最接近5A的是(　　)
A. 电风扇 B. 笔记本电脑
C. 台灯 D. 电饭锅
3. 如图所示，能直接测量通过灯L1的电流的电路是(　　)
　 　
A 　　　　　　　　 B
　　
C　　 　　　　　　 D
4. 某学生使用电流表时，根据电路中的待测电流，应选用0～3A的量程，但误将“－”和“0.6”两接线柱接入电路。这样做的结果是(　　)
A. 指针摆动角度大，会损坏电流表
B. 指针摆动角度大，读数更准确
C. 指针摆动角度小，会损坏电流表
D. 指针摆动角度小，读数不精确
5. 计算器中的电流约100μA＝ mA＝ A；手电筒中的电流约为200mA＝ A，这个电流是计算器中电流的 倍。
6. 通过某灯泡的电流是0.18A，等于 mA，等于 μA，而通过某电子表的电流只有2μA，合 A。
7. 电流表必须跟被测的用电器 联。图中的电流表分度值为 A，读数为 。

第7题 第8题
8. 如图所示，是实验室中常见的一种仪表的示意图，请写出你从图中得到的三条信息：
(1) ；
(2) ；
(3) ；
(4) ；
(5)　 　。
当堂检测参考答案
1. A 2. D 3. D 4. A
5. 0.1 1×10－4 0.2 2×103
6. 180 1.8×105 2×10－6
7. 串 0.1 2.5A
8. (1)这是一块电流表 (2)电流表的示数是1.5A (3)电流表的量程有0～0.6A和0～3A两个 (4)电流表的分度值分别为0.02A和0.1A (5)电流表使用的是0～3A量程。(写出任意三条即可)
