2.3拱形的力量 课件（24张PPT）

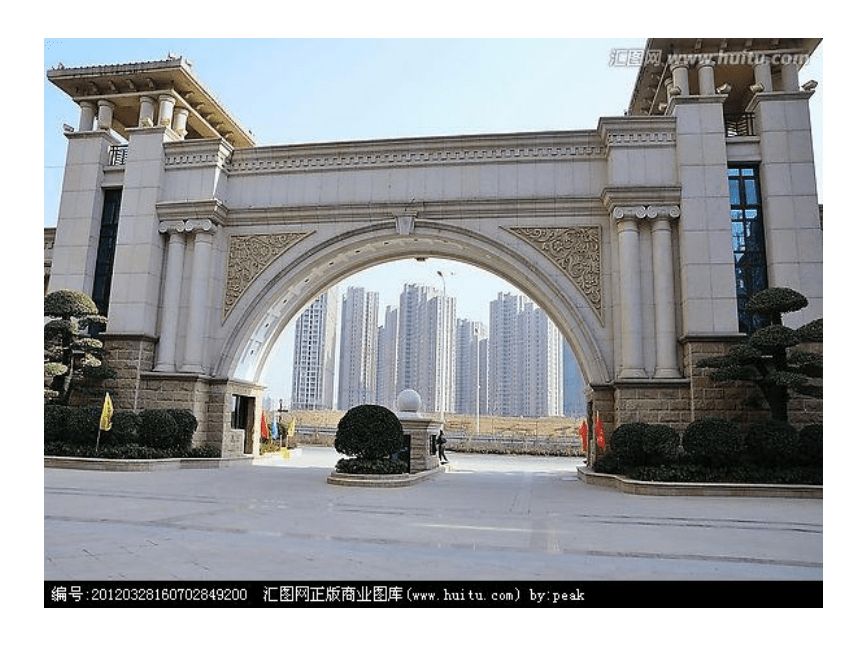

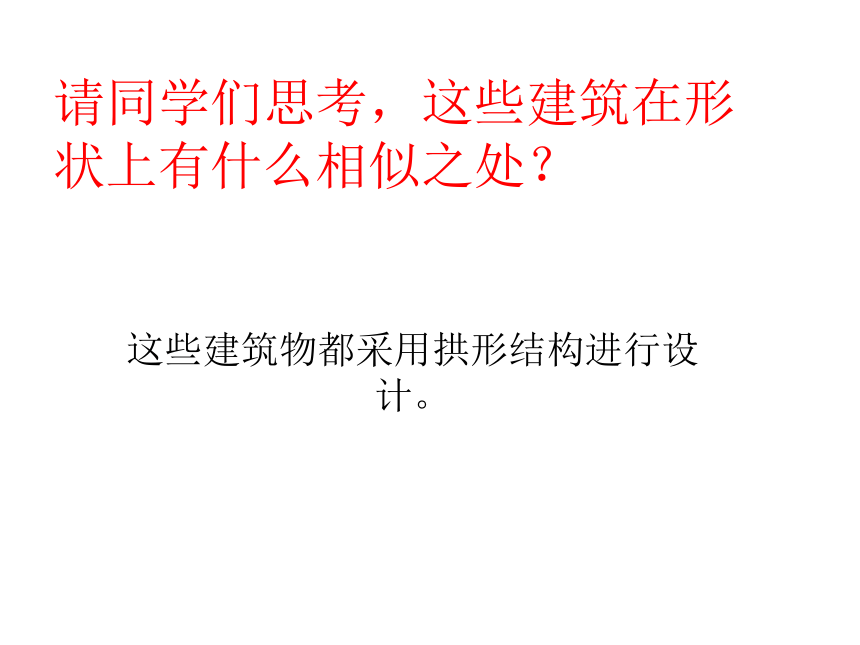

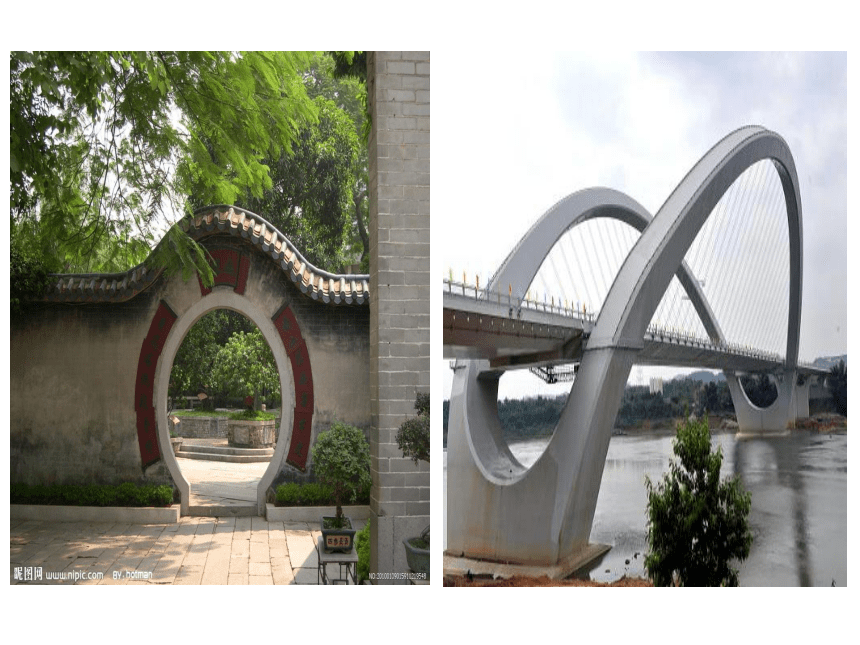

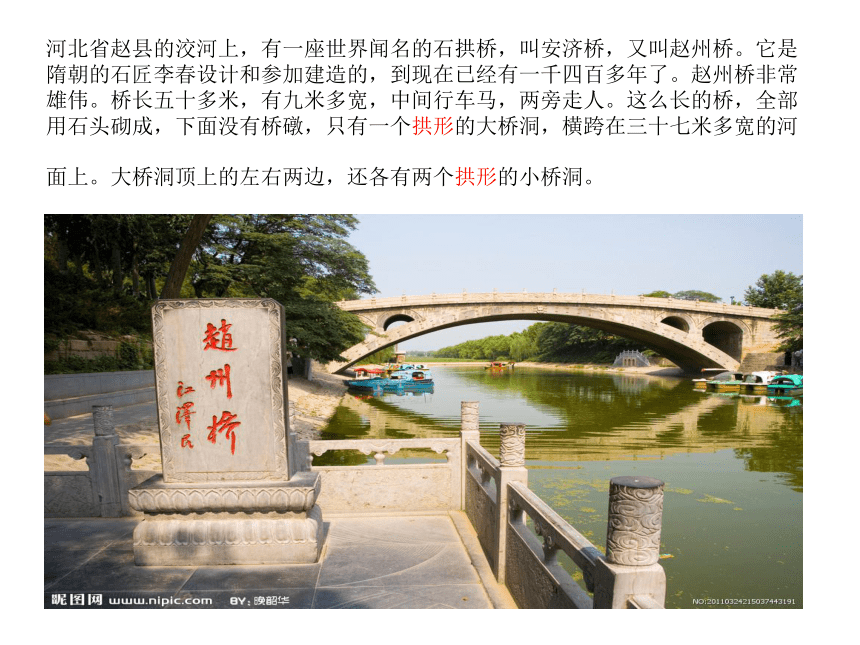

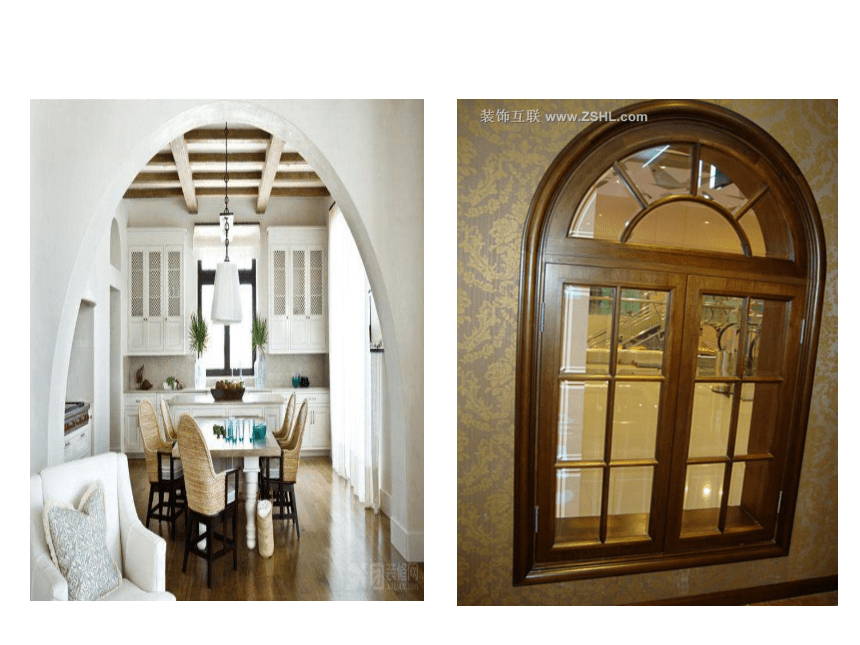

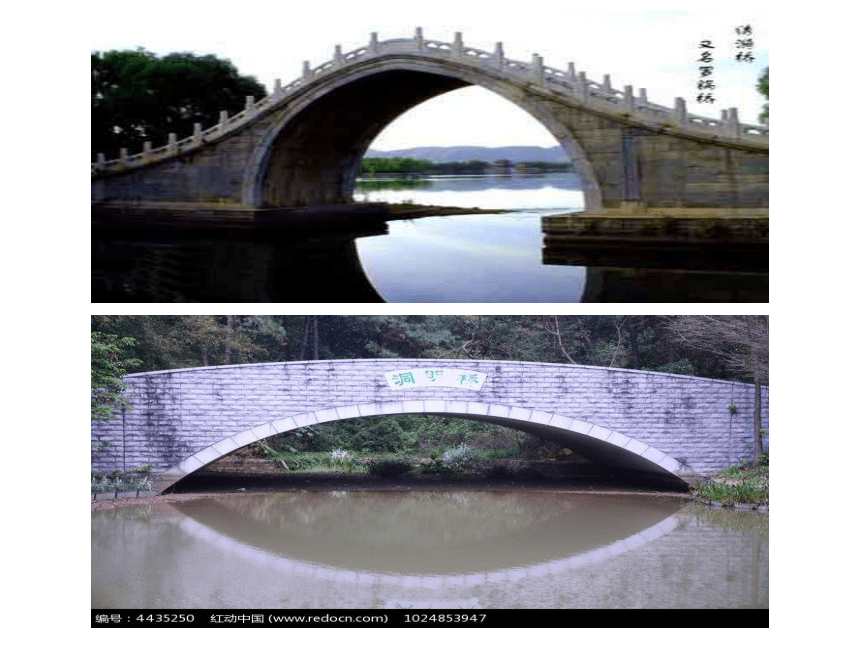

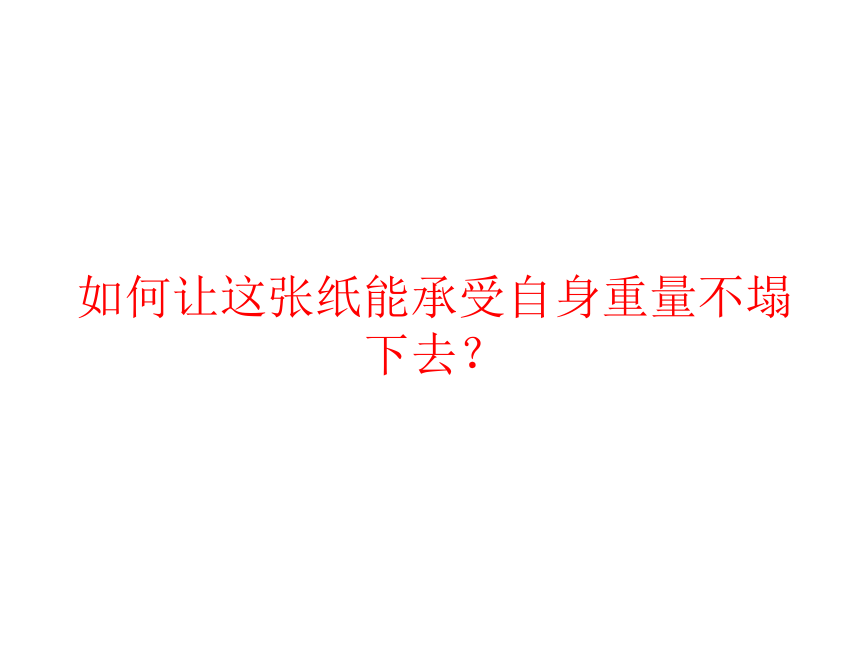

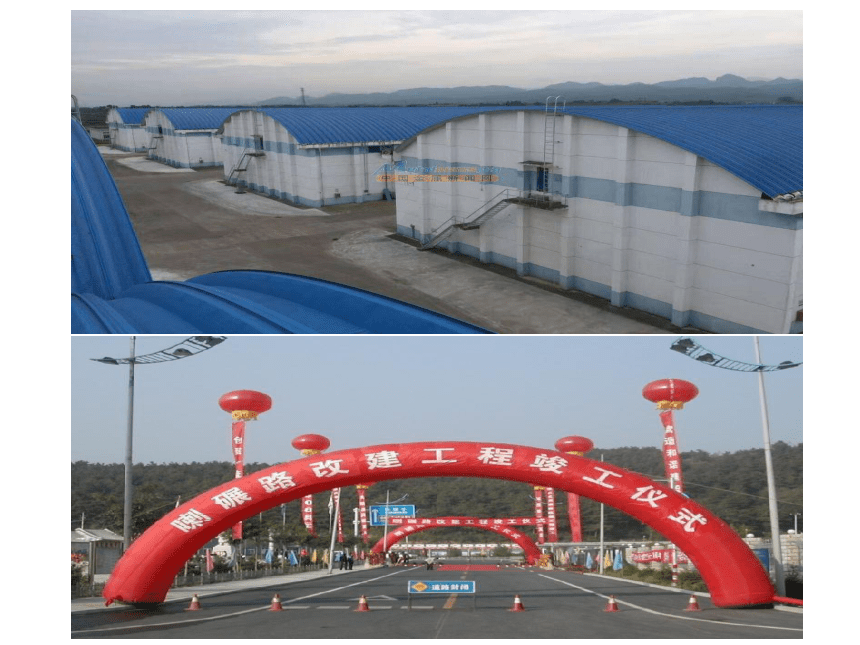

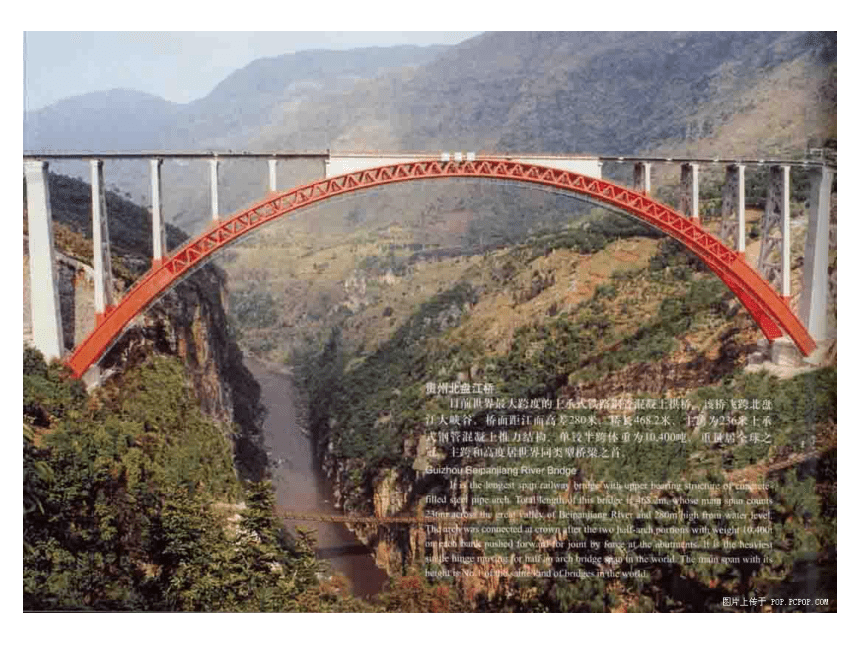

课件24张PPT。如何让这张纸能承受自身重量不塌下去？河北省赵县的洨河上，有一座世界闻名的石拱桥，叫安济桥，又叫赵州桥。它是隋朝的石匠李春设计和参加建造的，到现在已经有一千四百多年了。赵州桥非常雄伟。桥长五十多米，有九米多宽，中间行车马，两旁走人。这么长的桥，全部用石头砌成，下面没有桥礅，只有一个拱形的大桥洞，横跨在三十七米多宽的河面上。大桥洞顶上的左右两边，还各有两个拱形的小桥洞。 请同学们思考，这些建筑在形状上有什么相似之处？这些建筑物都采用拱形结构进行设计。拱形的力量温馨提示：
1、在实验过程中，同学们要听从老师的指挥。
2、每次实验，“拱桥”的拱足之间的距离要保持一致。?
3、如果纸条被压坏或有明显折痕，应该换上新的纸条。?
4、在实验中对数据进行分析，寻求现象背后的奥秘是学习科学最快乐的事。说一说拱自身的重量在哪里？拱足拱顶拱足垫圈的重量压在了拱上，拱的全部重力传到两个拱足，这个力向下，向两边传去，使拱足在垫板上向外滑动，拱就伸展开了。随着压力的增加，纸拱为什么会伸展开，你能解释这种现象吗？既然同学们知道了纸拱受力变形的原因，你有什么办法使纸拱不容易变形，能承受更大的压力。讨论：说说你们观察到的现象，当拱顶上的压力不断增加时，它的形状有什么变化？因为拱形受压会变形，还是要塌，向左右偏。纸拱为什么会有这样的变化？怎样使纸拱承受更大的压力？我们要添加什么，怎么添加，具体在什么位置？有什么道理？
提示：
1、工具拱形受压会变形的现象，寻找克服变形的方法。
2、注意别在形变过程中加垫圈。
3、在考虑让拱形承受更大压力的同时，考虑材料的合理利用。
4、按拱足间距标准记号放拱形。你们的方法都有一个共同的特点，是什么？现在你们能解释为什么抵住拱足，就能提高拱的承受力？ 拱形承载重量时，能把压力向下和向外传递给相邻的部分，拱形各部分相互挤压，结合得更加紧密。拱形受压会产生一个向外的推力，如果能抵住这个力，拱就能承载很大的重量。从同学们刚才的实验中我们看到，抵住拱足的物体多了、重了，拱承载能力就增强了！那现在老师有个问题，要是我们继续在旁边加书本，拱承载的物体就会越来越多吗？
极限 限载桥的限载标志牌搭拱桥比赛 利用拱形的特点，人们用小块的砖，石材也可以建造很大的拱。现在我们来进行一次比赛，利用老师给大家提供的南瓜皮来搭一座拱桥，看谁搭得好，承载重量最大。同学们，今天这节课我们都学了哪些知识？1、拱有拱足和拱顶两部分。
2、拱形承重的特点。
