生活中的透镜
义务教育教科书 物理 八年级 上册

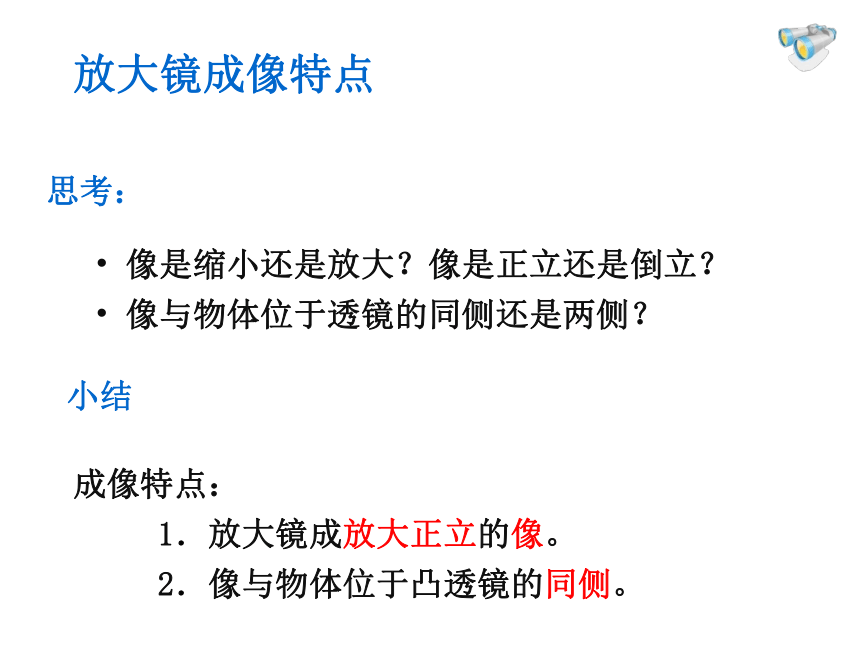

放大镜成像特点
像是缩小还是放大？像是正立还是倒立？
像与物体位于透镜的同侧还是两侧？
思考：
小结
成像特点：
1．放大镜成放大正立的像。
2．像与物体位于凸透镜的同侧。
生活中的放大镜
生活中的放大镜
生活中的放大镜
生活中的放大镜
照相机
主要构造
1．镜头：相当于一个凸透镜。
2．胶片：相当于光屏。
19世纪初，法国人达盖尔发明一种感光技术，留下了物体的影像。
早期照相机
功能强大的数码相机
现在，采用感光胶片的照相机正逐渐被采用电子感光器件的数码相机所取代。
剃头匠 摄于光绪年间
数码相机 晨曦
照相机模型
照相机成像特点
像是缩小还是放大？像是正立还是倒立？
像与物体位于凸透镜的同侧还是两侧？
思考：
小结：
成像特点：1．照相机成缩小、倒立的像。
2．像与物体位于凸透镜的两侧。
2．投影仪
投影仪的构造
　　把投影仪上的平面镜（反光镜）取下，投影片放在载物台上。调节镜头，在天花板上就能得到投影片上图案清晰的像。观察像的正倒。
投影仪成像原理
投影仪模型
投影仪成像特点
像是缩小还是放大？像是正立还是倒立？
像与物体位于凸透镜的同侧还是两侧？
思考 ：
小结
成像特点：
1．投影仪（或幻灯机）成放大、倒立的像。
2．像与物体位于凸透镜的两侧。
虚像：
　　由反射光线或折射光线的反向延长线相交而形成,不能呈现在光屏上。人眼逆着出射光线可以看到虚像。
实像和虚像
实像和虚像
实像：
由实际光线会聚而成的,能呈现在光屏上。
光屏能否成像 物和像的位置
是否有实际光线会聚而成
实
像
虚
像
根据下列提示分析实像、虚像特征：
能
不能
分别位于凸透镜两侧
都位于凸透镜同侧
是
不是
照相机成实像
投影仪成实像
　　照相机、投影仪、放大镜、平面镜，它们所成的像是虚象还是实像？
实像和虚像
平面镜成虚像
放大镜成虚像
实像和虚像
照相机：利用凸透镜能成______、______、______。
倒立
实像
缩小
小 结
投影仪：利用凸透镜能成______、______、______。
倒立
实像
放大
放大镜：利用凸透镜能成_____、_____、_____。
正立
虚像
放大
巩固练习
1．下列不属于透镜在日常生活中应用的是（ ）
A．照相机 B．放大镜
C．投影仪 D．潜望镜
D
2．如图所示，S′是物体S经过凸透镜所成的像，那么此图表示什么的成像示意图（ ）
A．照相机 　　B．放大镜
C．幻灯机　 　D．投影仪
B
　　3．照相机镜头相当于一个_________，来自物体的光经过镜头后会聚在胶卷上，形成一个_________（放大、缩小）的像。实际拍摄时，为使远近物体都能成清晰的像，应调节照相机的________到胶片的距离。
凸透镜
缩小
镜头
