第1节 电荷与电流（电路连接）专题练习

浙教版八年级上科学4.1电路连接专题练习
一、解答题

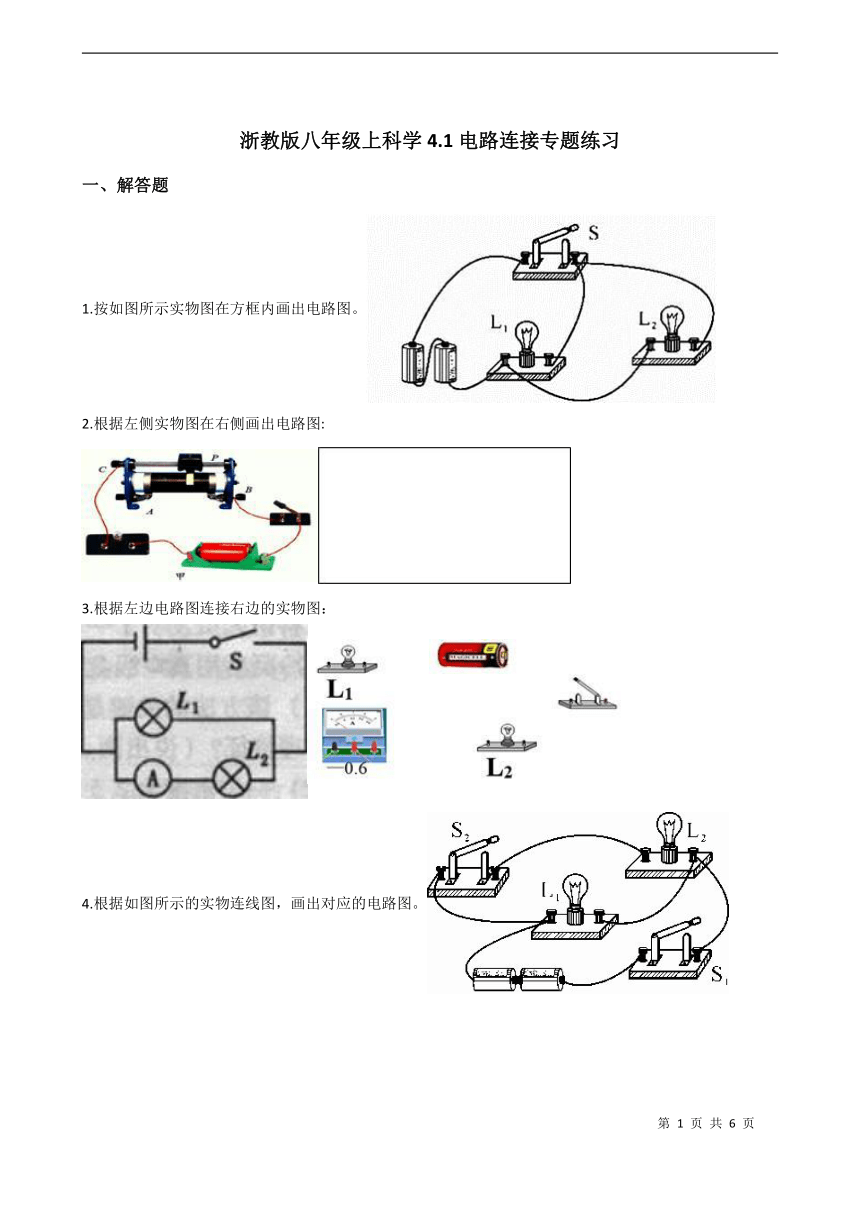

1.按如图所示实物图在方框内画出电路图。
2.根据左侧实物图在右侧画出电路图:
3.根据左边电路图连接右边的实物图：
4.根据如图所示的实物连线图，画出对应的电路图。

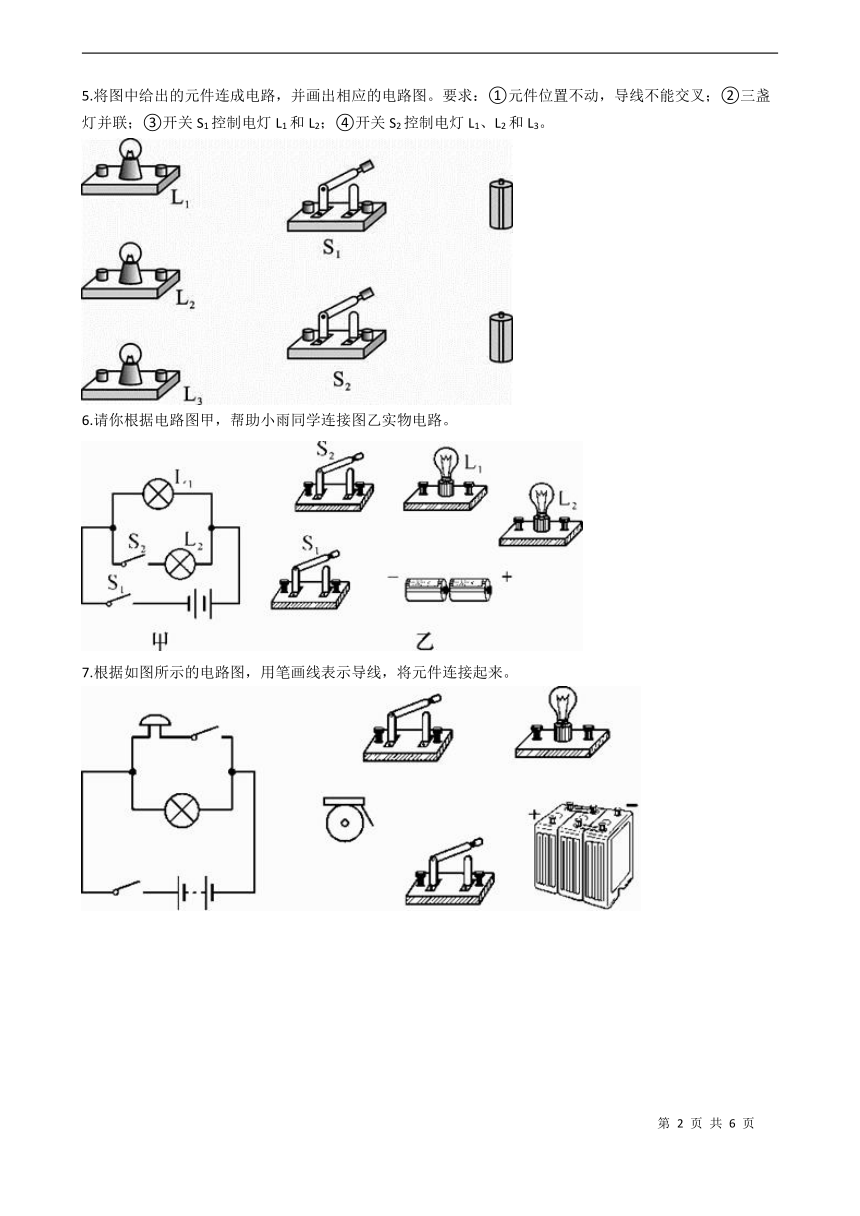

5.将图中给出的元件连成电路，并画出相应的电路图。要求：①元件位置不动，导线不能交叉；②三盏灯并联；③开关S1控制电灯L1和L2；④开关S2控制电灯L1、L2和L3。
6.请你根据电路图甲，帮助小雨同学连接图乙实物电路。
7.根据如图所示的电路图，用笔画线表示导线，将元件连接起来。

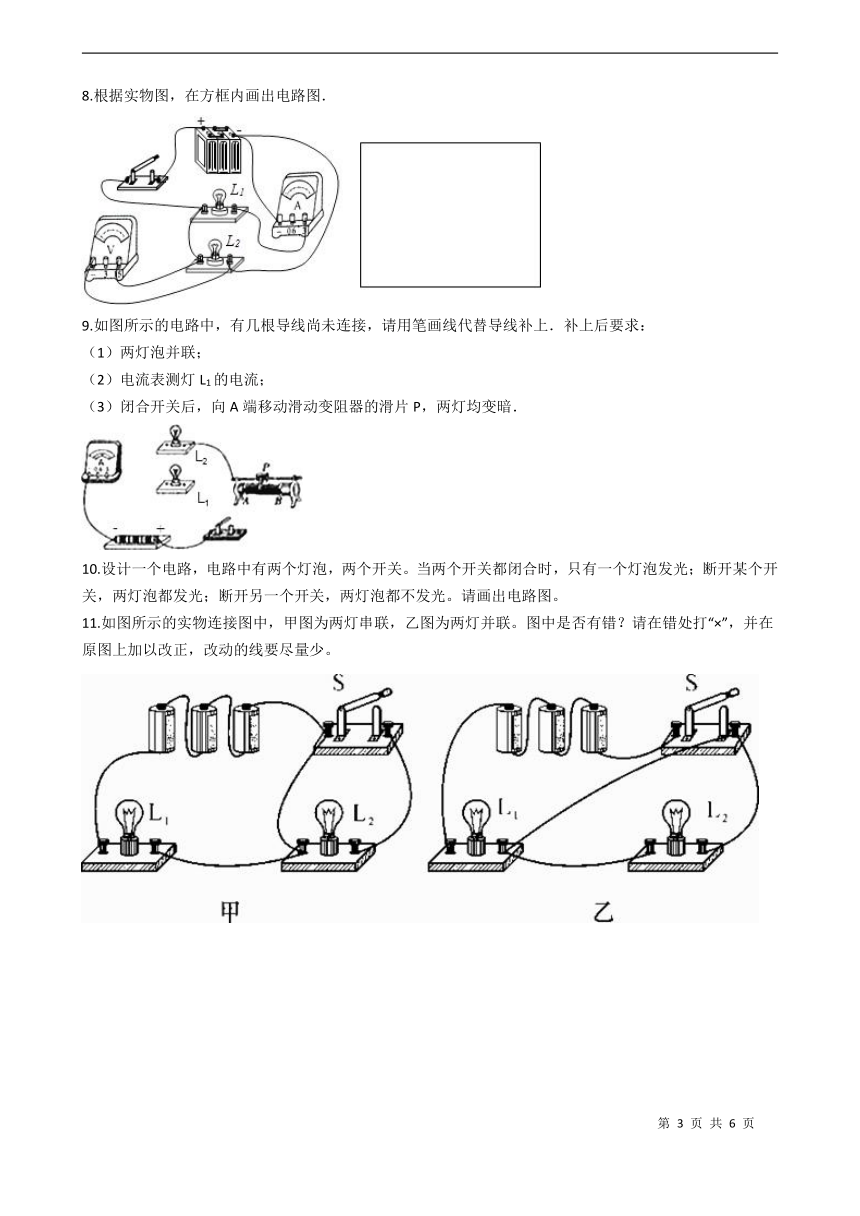

8.根据实物图，在方框内画出电路图．
9.如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上．补上后要求：（1）两灯泡并联；（2）电流表测灯L1的电流；（3）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗．
10.设计一个电路，电路中有两个灯泡，两个开关。当两个开关都闭合时，只有一个灯泡发光；断开某个开关，两灯泡都发光；断开另一个开关，两灯泡都不发光。请画出电路图。
11.如图所示的实物连接图中，甲图为两灯串联，乙图为两灯并联。图中是否有错？请在错处打“×”，并在原图上加以改正，改动的线要尽量少。

答案
一、解答题
1.解：如图所示：
2.
3.
4.解：如图所示：
5.解：如图所示：
6.解：如图所示：
7.解：如图所示：
8.解：如下图所示：
9.【解答】解：（1）两只灯泡的连接方式为并联，电流表只测量通过灯L1的电流（选大量程），L1与电流表串联，再与L2并联；（2）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗，连入电阻变大，下面选B接线柱，如图所示：
10.解：如图所示：
11.解：如图所示：
