2019年北师大版九年级全册物理 10.4 热机 课件 (24张PPT)

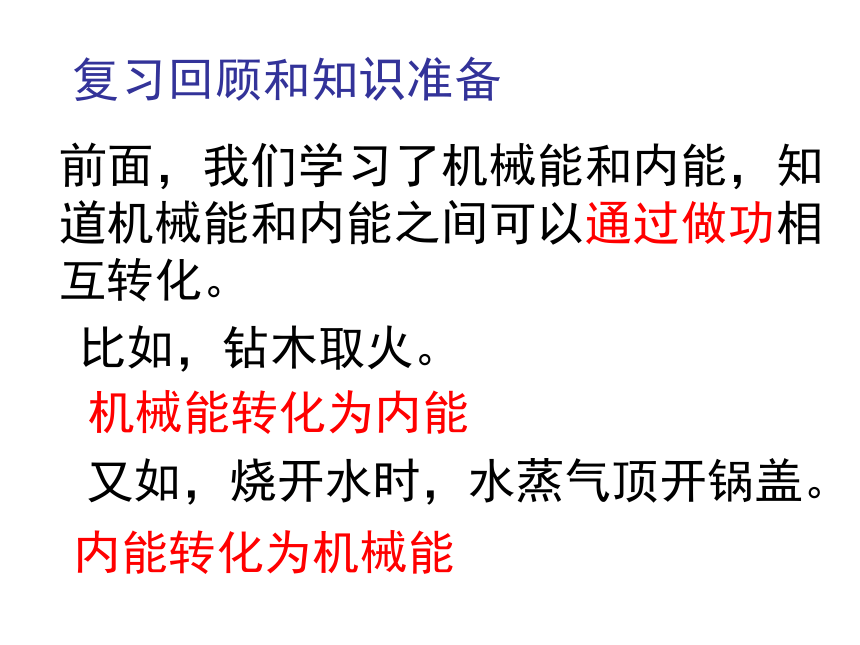

课件24张PPT。热机复习回顾和知识准备前面，我们学习了机械能和内能，知
道机械能和内能之间可以通过做功相

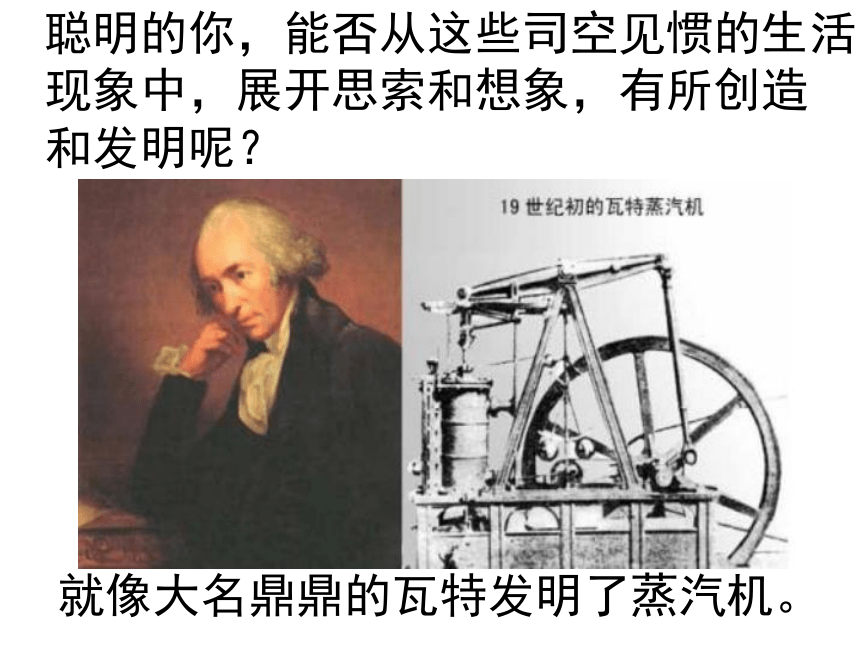

互转化。比如，钻木取火。机械能转化为内能又如，烧开水时，水蒸气顶开锅盖。内能转化为机械能聪明的你，能否从这些司空见惯的生活
现象中，展开思索和想象，有所创造

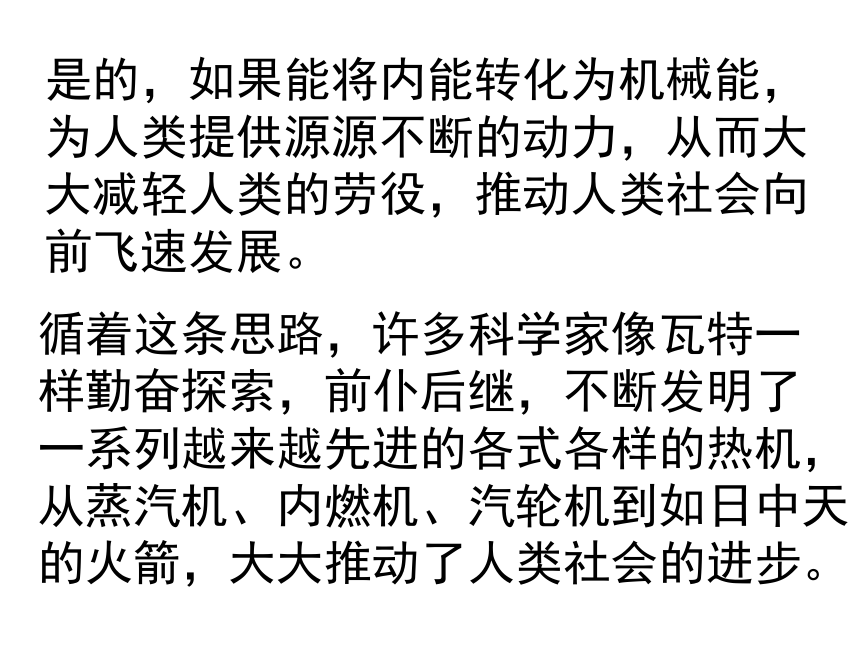

和发明呢？就像大名鼎鼎的瓦特发明了蒸汽机。是的，如果能将内能转化为机械能，为人类提供源源不断的动力，从而大大减轻人类的劳役，推动人类社会向前飞速发展。循着这条思路，许多科学家像瓦特一
样勤奋探索，前仆后继，不断发明了
一系列越来越先进的各式各样的热机，
从蒸汽机、内燃机、汽轮机到如日中天
的火箭，大大推动了人类社会的进步。热机将由燃料燃烧产生的高温高压气体的
内能转化为机械能的机器，统称为
热机。热机的种类多种多样，今天我们学习
最常见的两种：汽油机和柴油机。注意：热机是将内能转化为机械能的

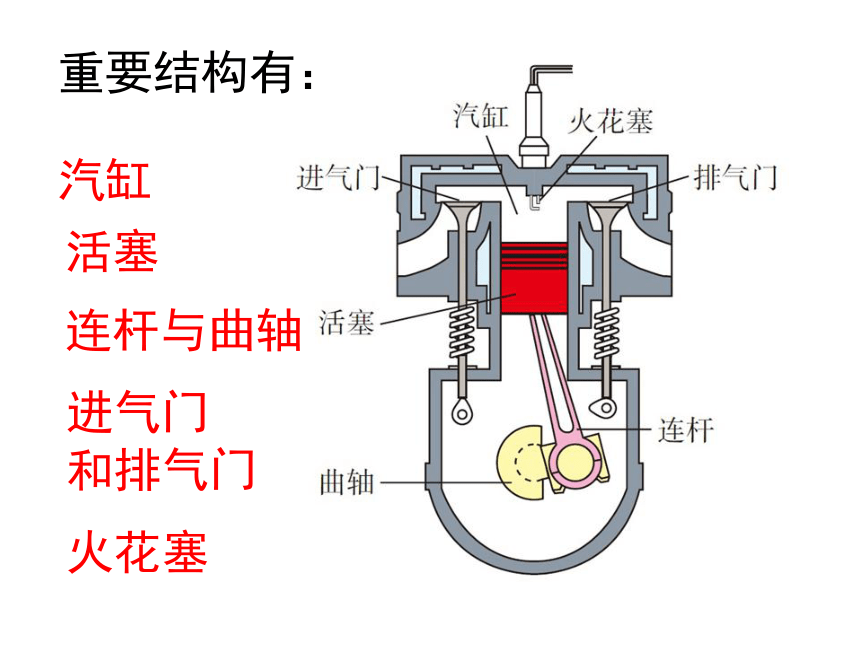

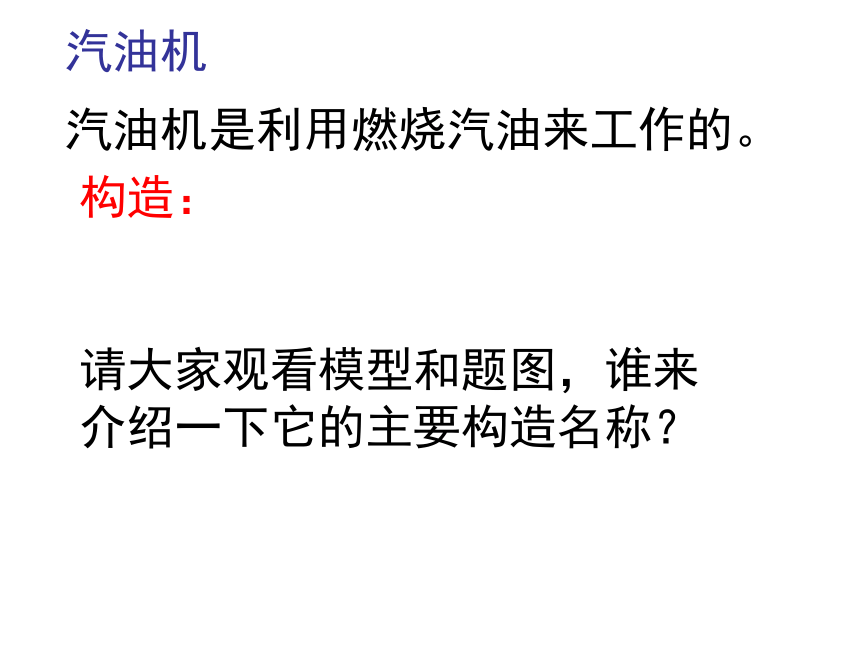

装置。汽油机汽油机是利用燃烧汽油来工作的。构造：请大家观看模型和题图，谁来介绍一下它的主要构造名称？重要结构有：汽缸活塞连杆与曲轴进气门

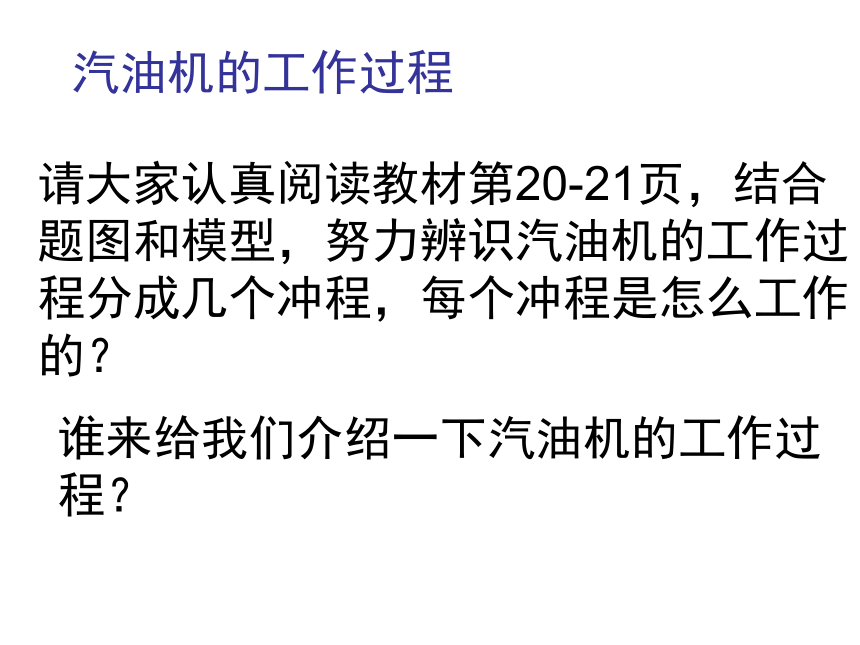

和排气门火花塞汽油机的工作过程请大家认真阅读教材第20-21页，结合
题图和模型，努力辨识汽油机的工作过程分成几个冲程，每个冲程是怎么工作的？谁来给我们介绍一下汽油机的工作过
程？

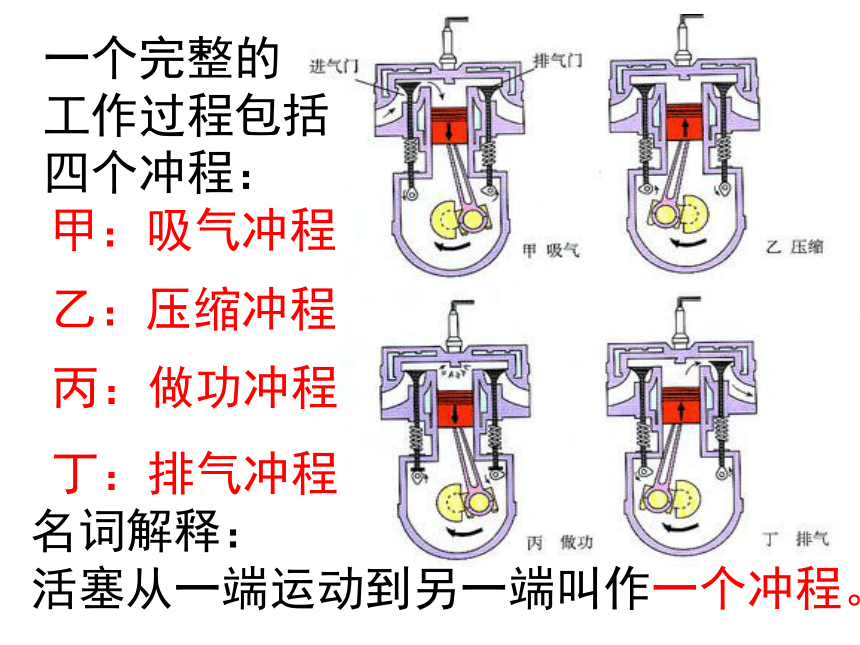

一个完整的
工作过程包括
四个冲程：甲：吸气冲程乙：压缩冲程丙：做功冲程丁：排气冲程名词解释：
活塞从一端运动到另一端叫作一个冲程。请大家务必耐心仔细，把每个冲程的
工作特点搞清楚，重点是活塞运动方
向、曲轴运动方向和圈数、进气门和排气门的状态；然后把它们连续起来，形成一个完整的工作过程。
要点：1、四个冲程中，只有做功冲程中燃气
对外做功。（内能转化为机械能）其他
三个冲程都是辅助。四个冲程构成一个
完整的工作过程。2、注意几个数量关系：一个工作过程
=四个冲程=活塞往复2回（上下合计4
次）=曲轴2圈=对外做功1次。请务必记住这几个数量关系。请结合此图，把刚才所学的知识点在
脑子里重复几遍，变得生动而连贯。实际汽油机中，除了单缸外，还有
多缸的。可以提供更强大的动力。汽车用多缸内燃机，这是汽车里最为
精密和复杂的机械部件。柴油机柴油机，顾名思义，是用柴油作燃料
的热机。它的工作原理跟汽油机大致相同。请大家结合刚才所学的汽油机的知识，
来学习柴油机，看看它的构造和工作过程跟汽油机有何相同之处和不同点。柴油机的构造：汽缸活塞连杆与曲轴进气门和
排气门喷油嘴这一点跟汽油机不同。工作过程柴油机和汽油机的工作过程基本相同，
一个循环也包括四个冲程：吸气冲程、
压缩冲程、做功冲程和排气冲程。请大家分析比较一下，柴油机跟汽油
机在工作过程中的不同点。吸气冲程：柴油机吸入的是空气；汽
油机是汽油和空气的混合物。做功冲程：在压缩冲程结束后，喷油
嘴向汽缸内喷射雾状柴油，使柴油在
汽缸内剧烈燃烧，（此点火方式称为
压燃式），这点跟汽油机火花塞点火
不同。跟汽油机类似，柴油机也有2个要点：1、四个冲程中，只有做功冲程中燃气
对外做功。（内能转化为机械能）其他
三个冲程都是辅助。四个冲程构成一个
完整的工作过程。2、注意几个数量关系：一个工作过程
=四个冲程=活塞往复2回（上下合计4
次）=曲轴2圈=对外做功1次。请大家务必牢记。汽油机和柴油机的比较请大家结合教材内容和听课笔记，把
汽油机和柴油机做一番比较，可以从
两者的构造、工作过程、效率和价格
等方面归纳它们的相同之处和不同点，
以及各自的优劣。你可以用文字说明，也可以用表格归
纳，还可以从广泛阅读和上网查询等多种渠道，收罗和整理更多的相关知识。科学窗和阅读材料请大家认真阅读教材第23页科学窗，
了解其他种类的热机知识。比如蒸汽
机，汽轮机和喷气发动机等。请看教材“阅读材料”，了解汽车的
汽缸数和排量。蒸汽机汽轮机喷气式发动机
