第5节 电压的测量 同步练习

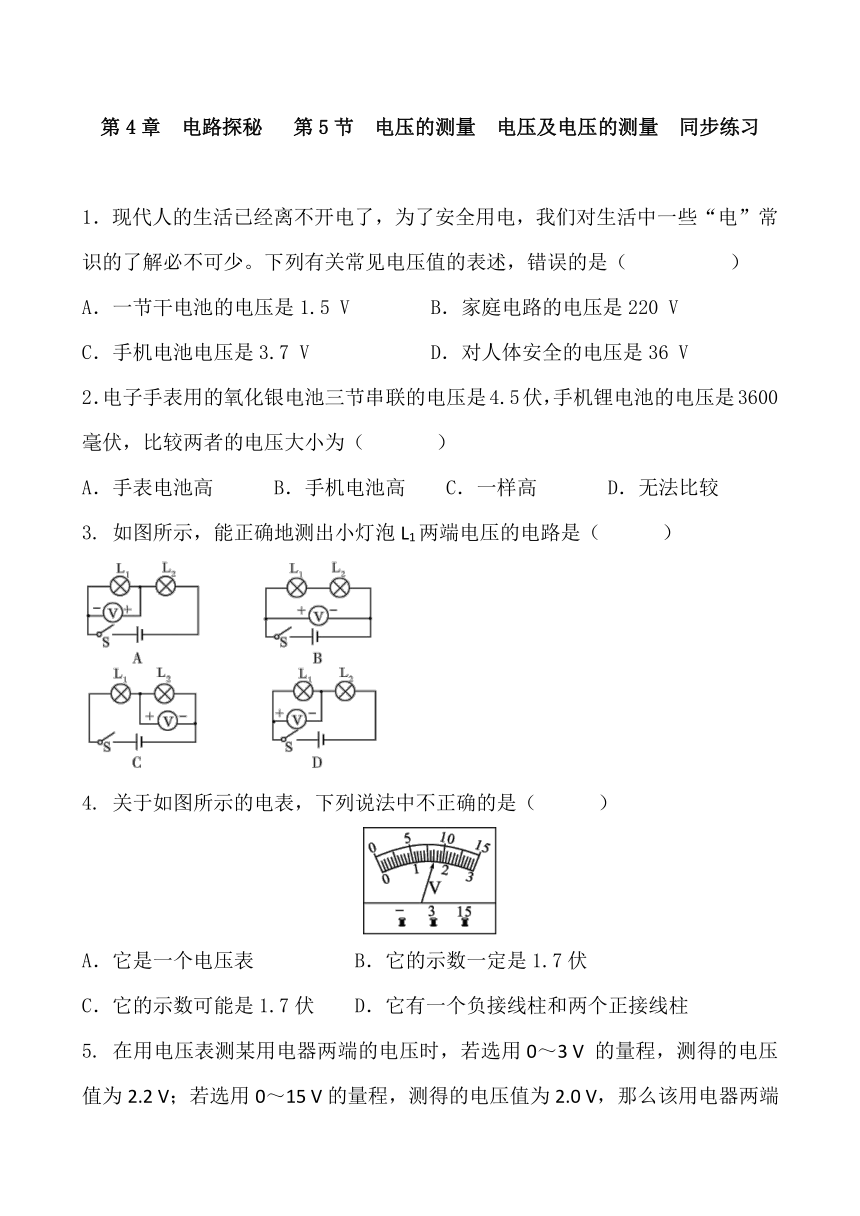

第4章　电路探秘 第5节　电压的测量 电压及电压的测量 同步练习
1．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。下列有关常见电压值的表述，错误的是（ ）
A．一节干电池的电压是1.5 V B．家庭电路的电压是220 V
C．手机电池电压是3.7 V D．对人体安全的电压是36 V
2．电子手表用的氧化银电池三节串联的电压是4.5伏，手机锂电池的电压是3600毫伏，比较两者的电压大小为（ ）
A．手表电池高 B．手机电池高 C．一样高 D．无法比较
3. 如图所示，能正确地测出小灯泡L1两端电压的电路是（ ）
4. 关于如图所示的电表，下列说法中不正确的是（ ）
A．它是一个电压表 B．它的示数一定是1.7伏
C．它的示数可能是1.7伏 D．它有一个负接线柱和两个正接线柱

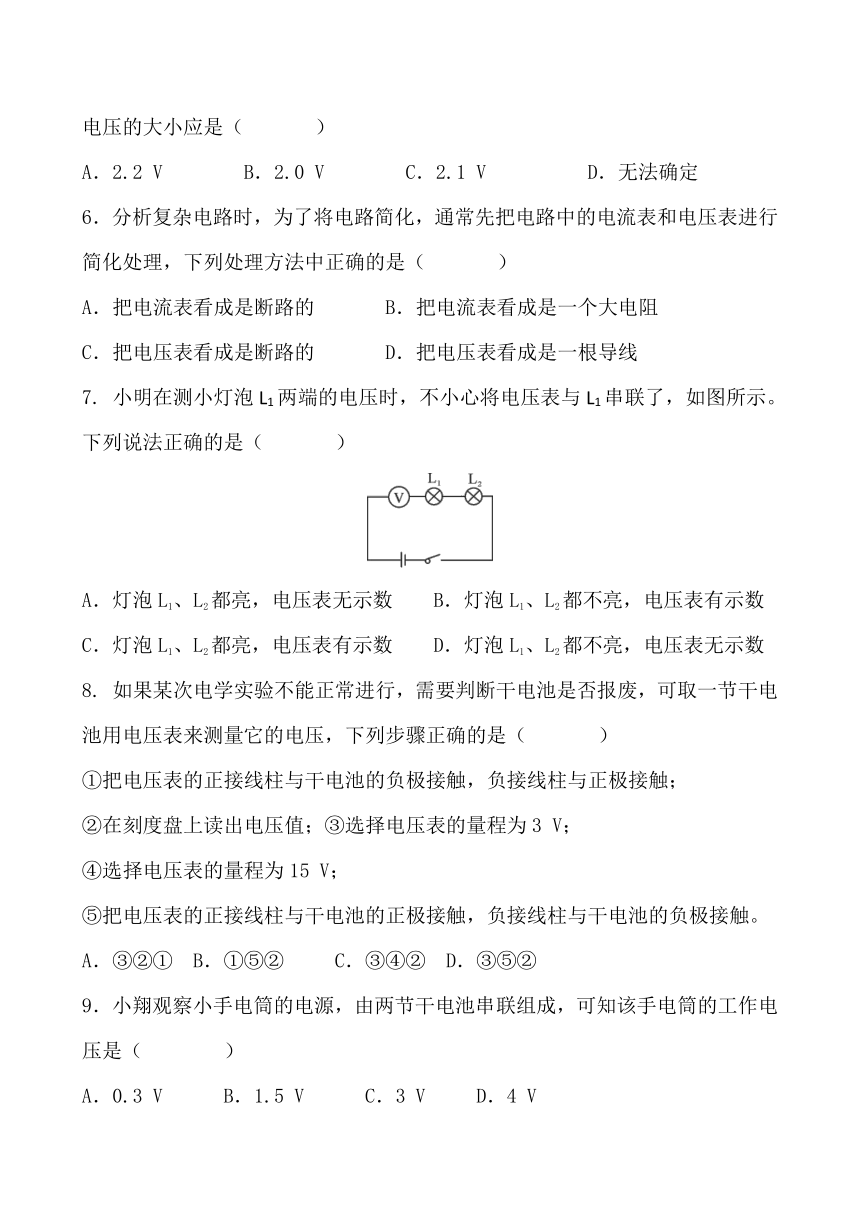

5. 在用电压表测某用电器两端的电压时，若选用0～3 V 的量程，测得的电压值为2.2 V；若选用0～15 V的量程，测得的电压值为2.0 V，那么该用电器两端电压的大小应是（ ）
A．2.2 V B．2.0 V C．2.1 V D．无法确定
6．分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理，下列处理方法中正确的是（ ）
A．把电流表看成是断路的 B．把电流表看成是一个大电阻
C．把电压表看成是断路的 D．把电压表看成是一根导线
7. 小明在测小灯泡L1两端的电压时，不小心将电压表与L1串联了，如图所示。下列说法正确的是（ ）
A．灯泡L1、L2都亮，电压表无示数 B．灯泡L1、L2都不亮，电压表有示数
C．灯泡L1、L2都亮，电压表有示数 D．灯泡L1、L2都不亮，电压表无示数
8. 如果某次电学实验不能正常进行，需要判断干电池是否报废，可取一节干电池用电压表来测量它的电压，下列步骤正确的是（ ）
①把电压表的正接线柱与干电池的负极接触，负接线柱与正极接触；
②在刻度盘上读出电压值；③选择电压表的量程为3 V；
④选择电压表的量程为15 V；
⑤把电压表的正接线柱与干电池的正极接触，负接线柱与干电池的负极接触。
A．③②① B．①⑤② C．③④② D．③⑤②
9．小翔观察小手电筒的电源，由两节干电池串联组成，可知该手电筒的工作电压是（ ）
A．0.3 V B．1.5 V C．3 V D．4 V
10. 如图所示是小明同学测量小灯泡L1两端电压的电路图，图中有一条导线接错了，接错的导线是（ ）
A．导线1 B．导线2 C．导线3 D．导线4
11. 如图所示，闭合开关后能测出小灯泡L2两端电压的电路是（ ）
12. 一节干电池的电压是______伏＝__________毫伏＝____________千伏。
13. 如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池的____极，电池的电压为____V。
14. 甲同学用有两个量程的电压表（0～3 V和0～15 V）测两节干电池串联组成的电池组电压，记录是10 V，他出现错误的原因是_________________，实际电压应是______V；乙同学在实验中观察到表盘及指针如图所示，其示数为________V。
15. 在如图所示的电路中，电表a、b的连接方法都正确，电表的指针位置如图乙所示。
（1）请在甲图中填上合适的电表符号，并标出“＋”“－”接线柱。
（2）a表的测量值是________，b表的测量值是__________。
16. 在用电压表测量某部分电路中的电压时：
（1）如果电压表的正、负接线柱接反了，会出现的现象是______________。
（2）如果被测电压超过了电压表的量程，会出现的现象是_________________。
（3）如果事先不能估计被测电压的大小，选电压表的量程时应用较大的量程________，再接线。
（4）如图所示，若某人错将电流表和电压表的位置对调了，闭合开关S后，将会出现的现象是_________________________________________________。
参考答案：
1—11 DADBA CBDCC A
12. 1.5 1.5×103 1.5×10－3
13. 负 0.6
14. 接小的量程，却按大量程读数 2.0 11.0
15. (1) 图略
(2) 0.48安 2.4伏
16. (1) 指针反方向偏转
(2) 指针偏转角度过大以致碰弯
(3) 试触
(4) 电压表示数为电源电压，灯被电流表短路不亮，电流表示数为0
