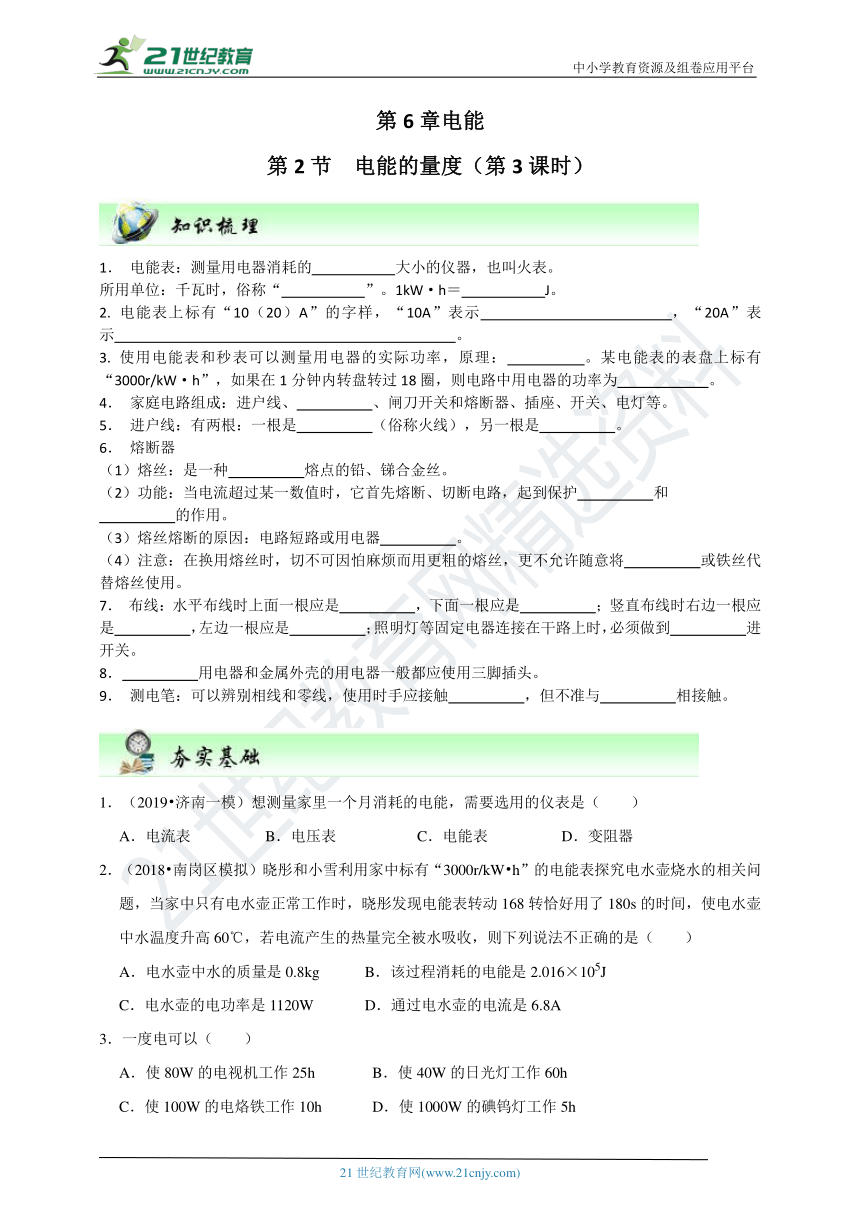

第6章电能
第2节 电能的量度（第3课时）
1． 电能表：测量用电器消耗的 大小的仪器，也叫火表。
所用单位：千瓦时，俗称“ ”。1kW·h＝ J。
2. 电能表上标有“10（20）A”的字样，“10A”表示 ，“20A”表示 。
3. 使用电能表和秒表可以测量用电器的实际功率，原理： 。某电能表的表盘上标有“3000r/kW·h”，如果在1分钟内转盘转过18圈，则电路中用电器的功率为 。
4． 家庭电路组成：进户线、 、闸刀开关和熔断器、插座、开关、电灯等。
5． 进户线：有两根：一根是 （俗称火线），另一根是 。
6． 熔断器
（1）熔丝：是一种 熔点的铅、锑合金丝。
（2）功能：当电流超过某一数值时，它首先熔断、切断电路，起到保护 和
的作用。
（3）熔丝熔断的原因：电路短路或用电器 。
（4）注意：在换用熔丝时，切不可因怕麻烦而用更粗的熔丝，更不允许随意将 或铁丝代替熔丝使用。
7． 布线：水平布线时上面一根应是 ，下面一根应是 ；竖直布线时右边一根应是 ，左边一根应是 ；照明灯等固定电器连接在干路上时，必须做到 进开关。
8． 用电器和金属外壳的用电器一般都应使用三脚插头。
9． 测电笔：可以辨别相线和零线，使用时手应接触 ，但不准与 相接触。
1．（2019?济南一模）想测量家里一个月消耗的电能，需要选用的仪表是（ ）
A．电流表 B．电压表 C．电能表 D．变阻器
2．（2018?南岗区模拟）晓彤和小雪利用家中标有“3000r/kW?h”的电能表探究电水壶烧水的相关问题，当家中只有电水壶正常工作时，晓彤发现电能表转动168转恰好用了180s的时间，使电水壶中水温度升高60℃，若电流产生的热量完全被水吸收，则下列说法不正确的是（ ）
A．电水壶中水的质量是0.8kg B．该过程消耗的电能是2.016×105J
C．电水壶的电功率是1120W D．通过电水壶的电流是6.8A
3．一度电可以（ ）
A．使80W的电视机工作25h B．使40W的日光灯工作60h
C．使100W的电烙铁工作10h D．使1000W的碘钨灯工作5h
4．（2012?东丽区二模）下列说法最接近实际情况的是（ ）
A．一度电可供电脑正常工作约5小时 B．手托两个鸡蛋的力约为2N
C．中学生100m赛跑所需的时间约为10s D．教室内的大气压强约为103Pa
5．（2018秋?龙海市校级月考）如图所示的四个家庭电路中在连接正确的是（ ）
A．B． C．D．
6．（2017秋?泰兴市校级期中）为了生活方便，楼道里的同一个照明灯可以用两个开关控制。一个安装在上楼梯时，另一个安装在上楼梯后，操作任意一个开关均可以开灯和关灯。如图所示是小明用电池作为电源设计的四个楼道灯的电路（A图中的S1、S2及C图中的S1均为单刀双掷开关），则能满足要求的电路是（ ）
A．B．C．D．
7．如图所示是用来辨别火线和零线的测电笔的构造图。下列关于测电笔的操作和判断正确的是（ ）
A．用手指握住测电笔，让笔尖接触电线，如氖管不发光，表示接触的是零线
B．用手握住测电笔，让笔尖接触电线，如氖管不发光，表示接触的是火线
C．用手接触笔尾金属体，让笔尖接触电线，如氖管发光，表示接触的是零线
D．用手接触笔尾金属体，让笔尖接触电线，如氖管发光，表示接触的是火线
8．（2017?凉山州）某同学做电学实验，保持电源电压恒定不变，通过改变滑动变阻器R2接入电路中电阻值的大小，来改变电流表和电压表的示数。实验中依次记录的电压表和电流的示数如下表。分析表格中的数据，可推断该同学实验用的电路图为（ ）
电压表示数U/V
1.10
1.00
0.90
0.80
0.70
0.60
电流表示数I/A
0.15
0.18
0.21
0.24
0.27
0.30
A． B．
C． D．
9．妮妮的新家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，2200W的柜式空调机一台，250W的电脑一台，800W的电饭锅一只，40W的照明灯8盏，则安装电能表时，选用以下哪一种电能表最合适（ ）
A．220V 5A B．220V 15A C．220V 20A D．220V 30A
10．（2018秋?罗湖区校级期末）小月从实验室找到四只电能表，其规格如图所示。她将四只相同的白炽灯分别与四只电能表相连并接入照明电路，则电能表转得最快的是（ ）
A．B． C．D．
11．为了测出机顶盒在待机时的电功率，小夏在外出旅游期间，关闭家里其它用电器的电源，用电能表测出待机时机顶盒所消耗的电能，数据见表，则机顶盒待机时的电功率为 W．若镇江市有100万户家庭，按每户家庭一台机顶盒，每天机顶盒待机20小时，每度电0.6元计算，镇江家庭一天为此额外支付的电费为 元。
时间
电能表示数
2014年6月2日上午9点
2014年6月7日上午9点
12．我国家庭电路的电压是 V，远远超出了安全电压，一旦发生触电，很可能有生命危险。台灯和控制它的开关是 （填“串联”或“并联”）的，开关必须接在 （填“零”或“火”）线上。
13．（小军姐弟俩为妈妈庆祝母亲节，他们已用电饭锅做饭、电磁炉蒸鱼、开着油烟机炒菜，刚启动烤箱烤鸡时，家里的空气开关“跳闸”了，原因可能是 ；小军暂不使用烤箱，在手湿的情况下重新合上空气开关（继续炒菜），这个做法 （填“符合”或“不符合”）安全用电原则。
14．（2018秋?陵城区期末）LED灯具有节能、环保等特点。如图是额定电压为220V、额定功率为4.4W的LED灯泡。该灯泡的额定电流是 A．若它每天正常发光5h，一个月（30天）消耗的电能是 kW?h．与普通白炽灯相比，在达到相同亮度的条件下，假设LED灯可以节约90%的电能，则这个LED灯与功率为 W的白炽灯亮度相当。
15．电给我们的生活中带来了极大的方便，但使用不当也会造成危险。小明家电能表的几个重要参数如表1所示，电线允许通过的最大电流为15A，家中已有用电器的总功率为2200W，最近又准备购买一台电热水器，性能指标如表2所示，这种电热水器是否适合他家使用呢？小明对这个问题进行了认真地研究。
表1 表2
220V
20A
3000r/kW?h
额定电压
220V
额定功率
2000W
容 量
12L
（1）他家电能表能负荷的用电器总功率最大是 W， （填“能或不能）购买如表2规格的热水器？
（2）如果安装了这台电热水器，家中所有用电器同时工作时的最大电流将达到 A，电线 （填“能”或“不能”）承受。
（3）通过对以上问题的研究，你认为如果他家购买了这台热水器，在使用时应该采取什么措施？请你为他家提出一点建议。你的建议：
（4）在家里使用电器，从安全用电的角度来说你觉得应该注意哪些方面？至少说出两点。① ，
② 。
1．（2019?衡阳）小明家上次查看电能表示数为，本次查看时电能表读数如图所示，则下列说法正确的是（ ）
A．他家在这段时间内消耗的电能为903kW?h
B．电能表是测量电功率的仪表
C．若只让一个标有“220V 1000W”的电热水器正常工作10min，则电能表的圆盘转了600转
D．这个电能表的额定功率为2200W
2．（2016?钦州）电能表可以直接测量（ ）
A．电流通过用电器所做的功B．电路两端的电压 C．电路中的电流 D．用电器消耗的电功率
3．（2017?湖州）小明按图连接电路，闭合开关，观察到L1比L2亮。下列说法正确的是（ ）
A．通过L1的电流大于L2的电流 B．L1的电阻小于L2的电阻
C．L1两端的电压大于L2两端的电压 D．如果把L1和L2的位置对调，L1会变暗
4．（2017?凉山州）某城市实施电网改造后，换用了脉冲式电能表。有一个脉冲式电能表表盘上标有“600imp/kW?h”、“220V 10A”等信息，说明该电能表指示灯每闪烁600次，电路中消耗的电能是1kW?h．某同学家直接入一盏“220V 40W”的电灯，使其单独工作2h，则该电灯消耗的电能是 J，指示灯闪烁了 次。
5．（2019?呼和浩特）一个电能表，表盘上标明“720revs/（kW?h）”，它的意思是 。
呼和浩特市教研室某段时间用电，电能表两次示数如图所示，该时间段该地区每度电电费1.2元，这段时间需要交付多少电费。
第2节 电能的量度（第3课时）
1. 电能 度 3.6×106
2. 额定电流为10A 允许通过的最大瞬间电流为20A
3. P= 360W
4． 电能表
5. 相线 零线
6． （1）低 （2）电能表 电路 （3）过载 （4）铜丝
7． 相线 零线 相线 零线 相线
8. 大功率
9. 笔尾金属体 笔尖金属体
C； 2．D； 3．C； 4．A； 5．C；
6、A； 7．D； 8．B； 9．C； 10．D；
11．10；1.2×105；
12．220；串联；火；
13．用电器的总功率过大；不符合；
14．0.02；0.66；44；
15．4400；能；19.09；不能；更换家中导线或家中用电器不要同时全部使用；；不要用湿手接触开关；有金属外壳的用电器要接地；
1．C。
2．A。
3．C。
4．2.88×105；48。
5．解：（1）“720revs/kW?h”表示电路中用电器每消耗1kW?h的电能，电能表的转盘转720r。
（2）由图知，某段时间共消耗的电能：1951.7kW?h﹣1632.0kW?h＝319.7kW?h。
已知该时间段该地区每度电电费1.2元，
则这段时间需要交付的电费：319.7kW?h×1.2元/kW?h＝383.64元。
故答案为：电路每消耗1kW?h的电能，电能表的转盘转720r；这段时间需要交付383.64元电费。
