初中物理 沪科版八年级 第4章达标检测卷 （含答案）

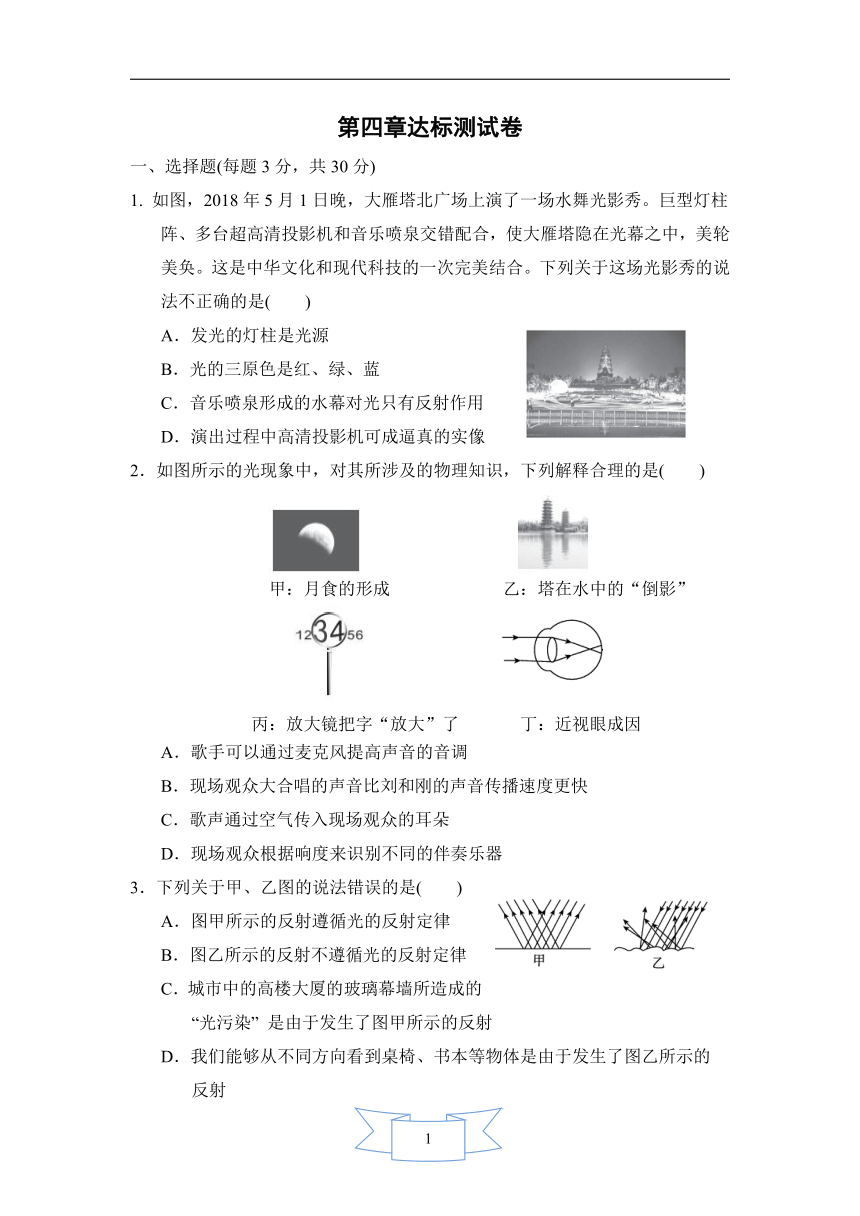

第四章达标测试卷
一、选择题(每题3分，共30分)
1. 如图，2018年5月1日晚，大雁塔北广场上演了一场水舞光影秀。巨型灯柱阵、多台超高清投影机和音乐喷泉交错配合，使大雁塔隐在光幕之中，美轮美奂。这是中华文化和现代科技的一次完美结合。下列关于这场光影秀的说法不正确的是(　　)
A．发光的灯柱是光源
B．光的三原色是红、绿、蓝
C．音乐喷泉形成的水幕对光只有反射作用
D．演出过程中高清投影机可成逼真的实像
2．如图所示的光现象中，对其所涉及的物理知识，下列解释合理的是(　　)

甲：月食的形成　 乙：塔在水中的“倒影”　　

丙：放大镜把字“放大”了　　 　丁：近视眼成因
A．歌手可以通过麦克风提高声音的音调
B．现场观众大合唱的声音比刘和刚的声音传播速度更快
C．歌声通过空气传入现场观众的耳朵
D．现场观众根据响度来识别不同的伴奏乐器
3．下列关于甲、乙图的说法错误的是(　　)
A．图甲所示的反射遵循光的反射定律
B．图乙所示的反射不遵循光的反射定律
C．城市中的高楼大厦的玻璃幕墙所造成的“光污染” 是由于发生了图甲所示的反射
D．我们能够从不同方向看到桌椅、书本等物体是由于发生了图乙所示的
反射
4．舞蹈演员在排练时，总是要对着竖直放置的平面镜，纠正自己的动作。当图中的舞蹈演员面对竖直放置的平面镜时，她看到自己在平面镜中的像应该是图中的(　　)

A　　 　　B　　 　　C　　　 　D
5．为避免司机低头观察汽车仪表时忽略路况造成事故，厂商开发出抬头显示器：汽车仪表安装在驾驶台上，显示面水平朝上，司机平视，借助透明挡风玻璃看到竖直的仪表显示的像，如图所示，则(　　)
A．像是实像
B．像是由于光的折射形成的
C．像比驾驶台上的仪表显示要小
D．司机前面的挡风玻璃与水平面的夹角应为45°
6．如图所示，画中的人出现了错误的判断，能正确说明产生这一现象的光路
是(　　)
A　　 　 B　　　　 　C　　　　　 　　D

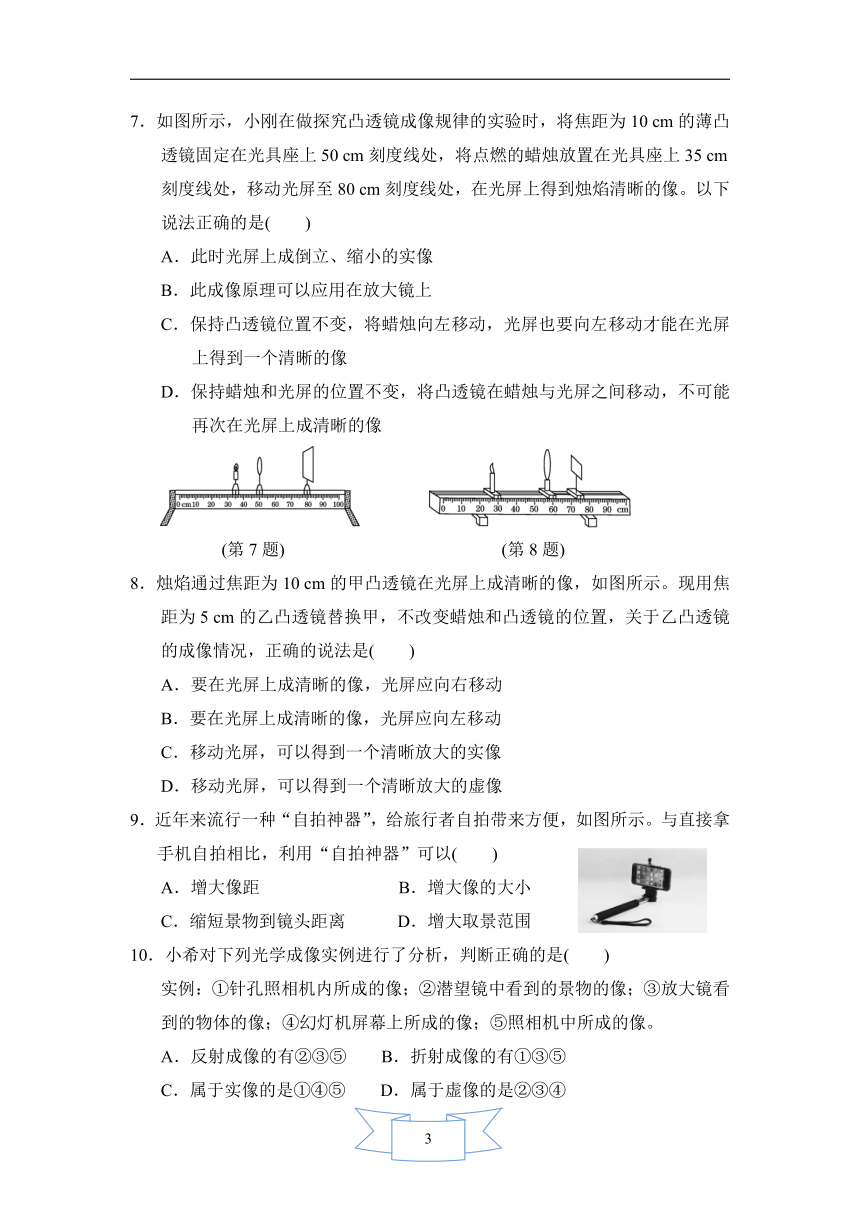

7．如图所示，小刚在做探究凸透镜成像规律的实验时，将焦距为10 cm的薄凸透镜固定在光具座上50 cm刻度线处，将点燃的蜡烛放置在光具座上35 cm刻度线处，移动光屏至80 cm刻度线处，在光屏上得到烛焰清晰的像。以下说法正确的是(　　)
A．此时光屏上成倒立、缩小的实像
B．此成像原理可以应用在放大镜上
C．保持凸透镜位置不变，将蜡烛向左移动，光屏也要向左移动才能在光屏上得到一个清晰的像
D．保持蜡烛和光屏的位置不变，将凸透镜在蜡烛与光屏之间移动，不可能再次在光屏上成清晰的像

(第7题) (第8题)
8．烛焰通过焦距为10 cm的甲凸透镜在光屏上成清晰的像，如图所示。现用焦距为5 cm的乙凸透镜替换甲，不改变蜡烛和凸透镜的位置，关于乙凸透镜的成像情况，正确的说法是(　　)
A．要在光屏上成清晰的像，光屏应向右移动
B．要在光屏上成清晰的像，光屏应向左移动
C．移动光屏，可以得到一个清晰放大的实像
D．移动光屏，可以得到一个清晰放大的虚像
9．近年来流行一种“自拍神器”，给旅行者自拍带来方便，如图所示。与直接拿手机自拍相比，利用“自拍神器”可以(　　)
A．增大像距 B．增大像的大小
C．缩短景物到镜头距离 　　D．增大取景范围
10．小希对下列光学成像实例进行了分析，判断正确的是(　　)
实例：①针孔照相机内所成的像；②潜望镜中看到的景物的像；③放大镜看到的物体的像；④幻灯机屏幕上所成的像；⑤照相机中所成的像。
A．反射成像的有②③⑤ B．折射成像的有①③⑤
C．属于实像的是①④⑤ D．属于虚像的是②③④

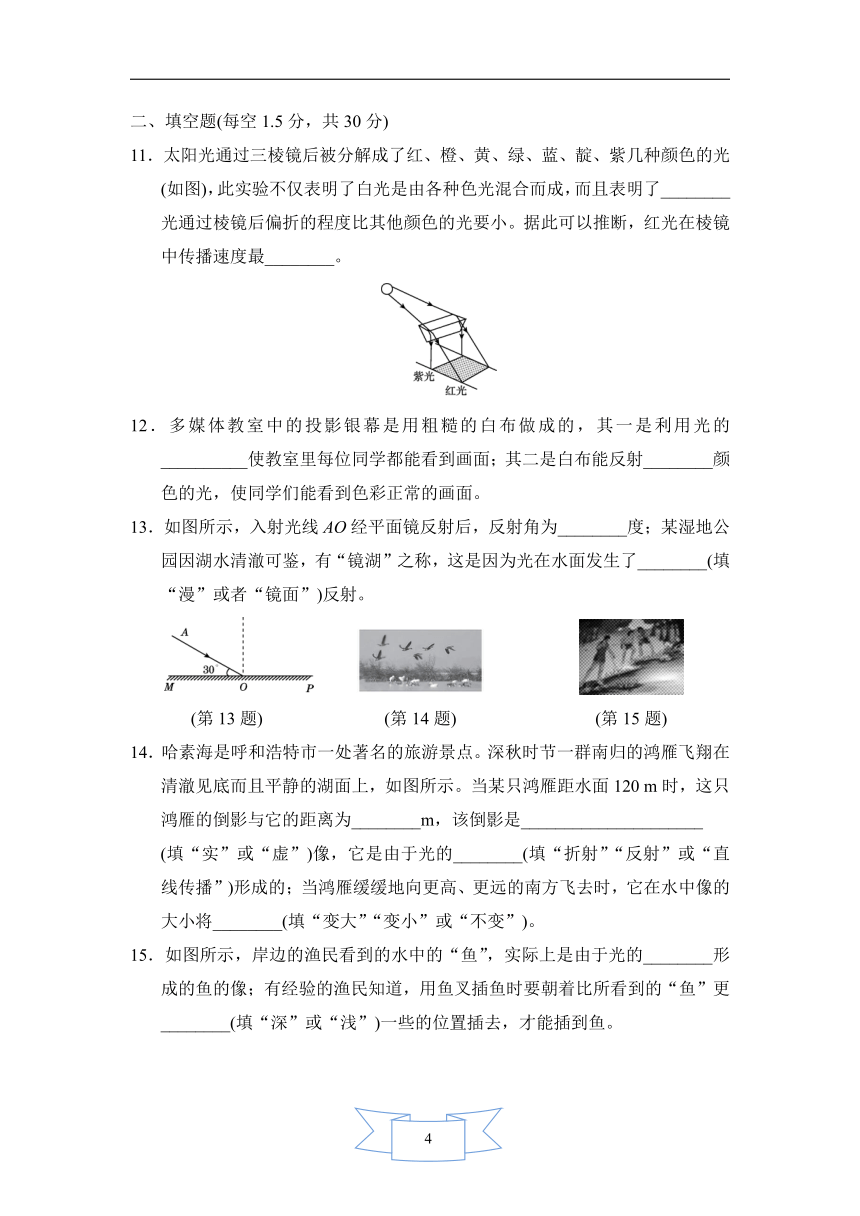

二、填空题(每空1.5分，共30分)
11．太阳光通过三棱镜后被分解成了红、橙、黄、绿、蓝、靛、紫几种颜色的光(如图)，此实验不仅表明了白光是由各种色光混合而成，而且表明了________光通过棱镜后偏折的程度比其他颜色的光要小。据此可以推断，红光在棱镜中传播速度最________。

12．多媒体教室中的投影银幕是用粗糙的白布做成的，其一是利用光的__________使教室里每位同学都能看到画面；其二是白布能反射________颜色的光，使同学们能看到色彩正常的画面。
13．如图所示，入射光线AO经平面镜反射后，反射角为________度；某湿地公园因湖水清澈可鉴，有“镜湖”之称，这是因为光在水面发生了________(填“漫”或者“镜面”)反射。

(第13题) (第14题) (第15题)
14．哈素海是呼和浩特市一处著名的旅游景点。深秋时节一群南归的鸿雁飞翔在清澈见底而且平静的湖面上，如图所示。当某只鸿雁距水面120 m时，这只鸿雁的倒影与它的距离为________m，该倒影是_____________________
(填“实”或“虚”)像，它是由于光的________(填“折射”“反射”或“直线传播”)形成的；当鸿雁缓缓地向更高、更远的南方飞去时，它在水中像的大小将________(填“变大”“变小”或“不变”)。
15．如图所示，岸边的渔民看到的水中的“鱼”，实际上是由于光的________形成的鱼的像；有经验的渔民知道，用鱼叉插鱼时要朝着比所看到的“鱼”更 ________(填“深”或“浅”)一些的位置插去，才能插到鱼。
16．在“探究凸透镜成像规律”时，所用凸透镜的焦距为10 cm。如图所示，将蜡烛、光屏分别置于光具座上凸透镜两侧，调整凸透镜和光屏的中心大致与烛焰的中心在____________；凸透镜固定在光具座上50 cm刻度线处不动，要在光屏上成放大的像，蜡烛应向 ____移动，光屏应向 ____移动(均填“左”或“右”)；现将蜡烛移至光具座上10 cm刻度线处，移动光屏，在光屏上得到一个清晰的实像，应用这一原理可以制成____________。

(第16题) (第17题) (第18题)
17．图中a、b是家里开着灯、隔着玻璃窗拍摄屋外景物的情形，其中一幅是手机离玻璃窗一定距离拍摄的，另一幅是将手机紧贴在玻璃窗上拍摄的。图b中的“灯”并非建筑物上的，而是屋内拍摄者身后的吊灯。手机离玻璃窗一定距离拍摄的是__________图；图a中没有出现屋内吊灯的像，是由于___________________________________________________。
18．人的眼球好像照相机，晶状体和角膜共同作用相当于一个__________；小丽的眼睛成像情况如图所示，为矫正视力应当佩戴眼镜片为 __________的眼镜。(均填“凸透镜”或“凹透镜”)
三、作图题(每题6分，共12分)
19．如图所示，光源S发出的一条光线经墙上的平面镜反射后，射入游泳池中。请画出它经平面镜发生反射及进入水中发生折射的光路。

(第19题) (第20题)
20．如图所示，请画出从光源S发出的三条光线，经透镜折射后的传播方向。
四、实验探究题(21、22题8分，23题12分，共28分)
21．为了“探究光反射时的规律”，实验小组的同学选用了平面镜、纸板、激光器和几种不同颜色的笔，依据教材设计了如图所示的实验。

次数
∠i
∠r
1
70°
70°
2
45°
45°
3
30°
30°

(1)实验中还需要的器材是________。
(2)实验中为了使光线能在纸板上显示出来，方便实验研究，应该采取的操作
是________。
A．向纸板喷烟或雾　　　　
B．使光束垂直纸板射到O点　　　　
C．使光束贴着纸板射到O点
(3)改变光束入射的角度，多做几次，换用不同颜色的笔记录每次光的径迹。取下纸板，测量ON两侧的∠i和∠r，将数据记录在上表中，根据数据得出的结论是__________________________________________。
(4)若将一束光贴着纸板沿FO方向射到O点，光将沿图中的OE方向射出，因为在反射现象中，__________________________________________________。
22．如图所示是“探究平面镜成像特点”的实验装置，把一支点燃的蜡烛A放在玻璃板的前面，再拿另一支外形相同的蜡烛B在玻璃板后面移动，直到看上去跟蜡烛A的像完全重合，这个位置就是像的位置，在白纸上记下A和B的位置。移动点燃的蜡烛，重复多次实验。
(1)实验过程中蜡烛B________(填“需要”或“不需要”)点燃。
(2)通过对实验现象和数据的分析得出结论：平面镜所成的像与物体关于镜面__________。
(3)移去蜡烛B，在其位置上竖立光屏，在光屏上__________(填“能”或“不能”)承接到蜡烛A的像。
(4)实验过程中同学们体会到：用玻璃板代替平面镜成像虽没有平面镜清晰，但能透过玻璃板观察到蜡烛________(填“A”或“B”)，便于确定像的位置，这是本实验成功的关键。
23．在“探究凸透镜成像规律”的实验中：
(1)如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝________ cm。实验前应调节烛焰、凸透镜、光屏三者的中心，使它们在 __________高度上。
(2)实验过程中，当蜡烛与凸透镜的位置如图乙所示时，在光屏上可得到一个清晰的倒立、__________的实像，生活中利用这个规律制成的光学仪器是________。
(3)实验时，由于实验时间较长，蜡烛变短，烛焰的像在光屏上的位置会向__________(填“上”或“下”)方移动。
(4)如图丙，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是____________(填“近视”或“远视”)眼镜。

答案
一、1．C　2．A　3．B
4．B　点拨：根据平面镜成像特点知：平面镜成的像与物体等大，且关于镜面对称，所以平面镜中的像看起来与演员是左右相反的，只有B选项符合这一特点。
5．D　点拨：由题意可知，挡风玻璃相当于平面镜，像是由于光的反射形成的虚像，且像与驾驶台上的仪表显示等大，故A、B、C错误。车辆显示器水平放置在驾驶台上，通过挡风玻璃成垂直于水平面的像，由于像和物关于镜面对称，所以司机前面的挡风玻璃与水平面的夹角为45°，故D正确。
6．D　点拨：人看到池底变浅是由于从池底发出的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得水池变浅了。
7．C　点拨：此时物距小于像距，即说明光屏上成倒立、放大的实像，幻灯机就是利用该原理制成的，故A、B错误。保持凸透镜不动，凸透镜成实像时，物距增大，像距减小，像变小，将蜡烛向左移动，光屏也要向左移动才能在光屏上得到一个清晰的像，故C正确。蜡烛和光屏的位置不变，将凸透镜在蜡烛与光屏之间移动，可能再次在光屏上成清晰的像，故D错误。
8．B　9．D　10．C
二、11．红；快 12．漫反射；所有
13．60；镜面 14．240；虚；反射；不变
15．折射；深
16．同一高度；右；右；照相机
17．b；手机挡住了吊灯的灯光，不能发生平面镜成像　点拨：由题知图b中的“灯”并非建筑物上的，而是屋内拍摄者身后的吊灯，这是屋内吊灯发出的光经玻璃窗反射后进入相机成像的，相当于相机对着平面镜拍摄镜中的虚像，所以b图是手机离玻璃窗有一定距离拍摄的；而a图是手机紧贴玻璃窗拍摄的，屋内吊灯发出的光被手机挡住，不能发生平面镜成像，这时只有远处物体的光线透过玻璃进入手机镜头成像。.
18．凸透镜；凹透镜
三、19.解：如图所示。

20．解：如图所示。

四、21．(1)量角器　(2)C
(3)反射角等于入射角
(4)光路可逆
22．(1)不需要　(2)对称　(3)不能　(4)B
23．(1)10.0；同一
(2)放大；投影仪
(3)上　(4)远视
