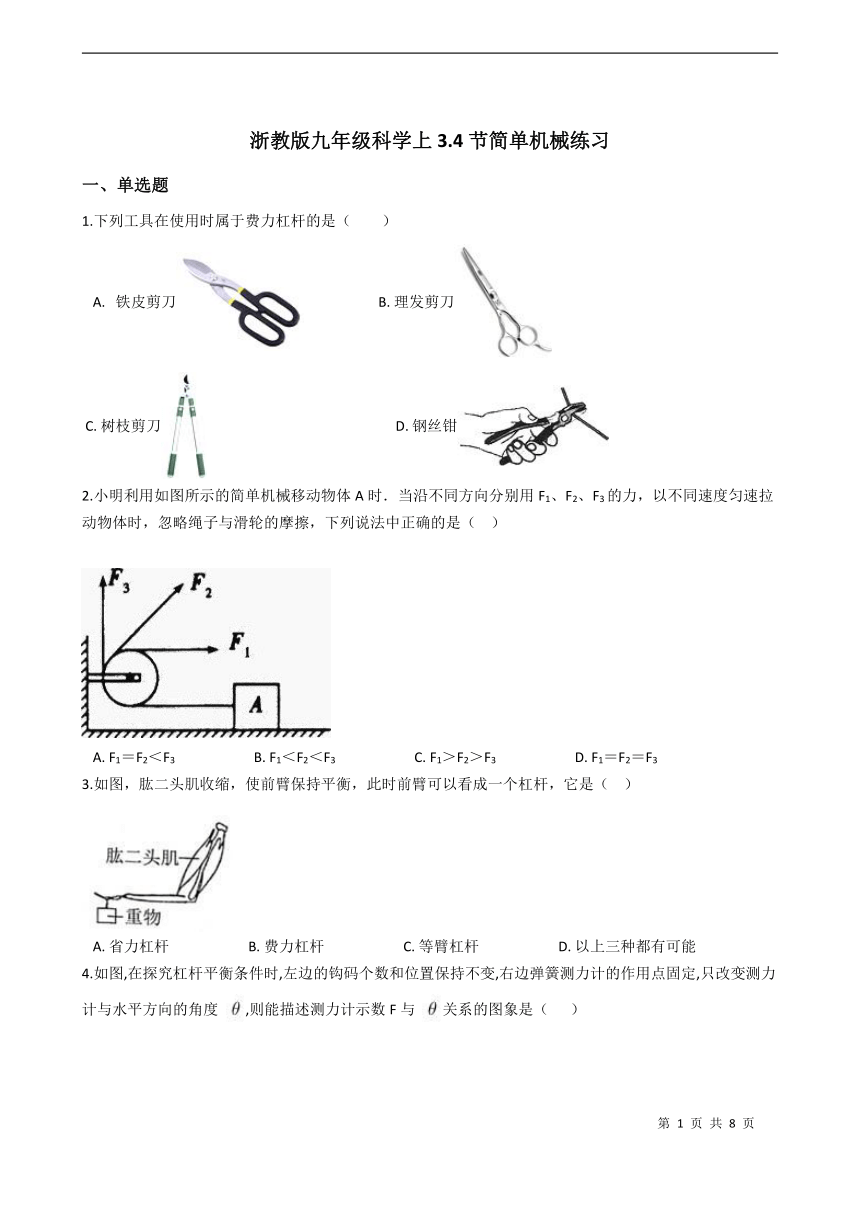

浙教版九年级科学上3.4节简单机械练习
一、单选题
1.下列工具在使用时属于费力杠杆的是（　　）
?铁皮剪刀???????????? ?B.?理发剪刀????????????
?C.?树枝剪刀???????????? ?D.?钢丝钳
2.小明利用如图所示的简单机械移动物体A时．当沿不同方向分别用F1、F2、F3的力，以不同速度匀速拉动物体时，忽略绳子与滑轮的摩擦，下列说法中正确的是（?? ）


A.?F1＝F2＜F3???????????????????????B.?F1＜F2＜F3???????????????????????C.?F1＞F2＞F3???????????????????????D.?F1＝F2＝F3
3.如图，肱二头肌收缩，使前臂保持平衡，此时前臂可以看成一个杠杆，它是（?? ）

A.?省力杠杆???????????????????????B.?费力杠杆???????????????????????C.?等臂杠杆???????????????????????D.?以上三种都有可能

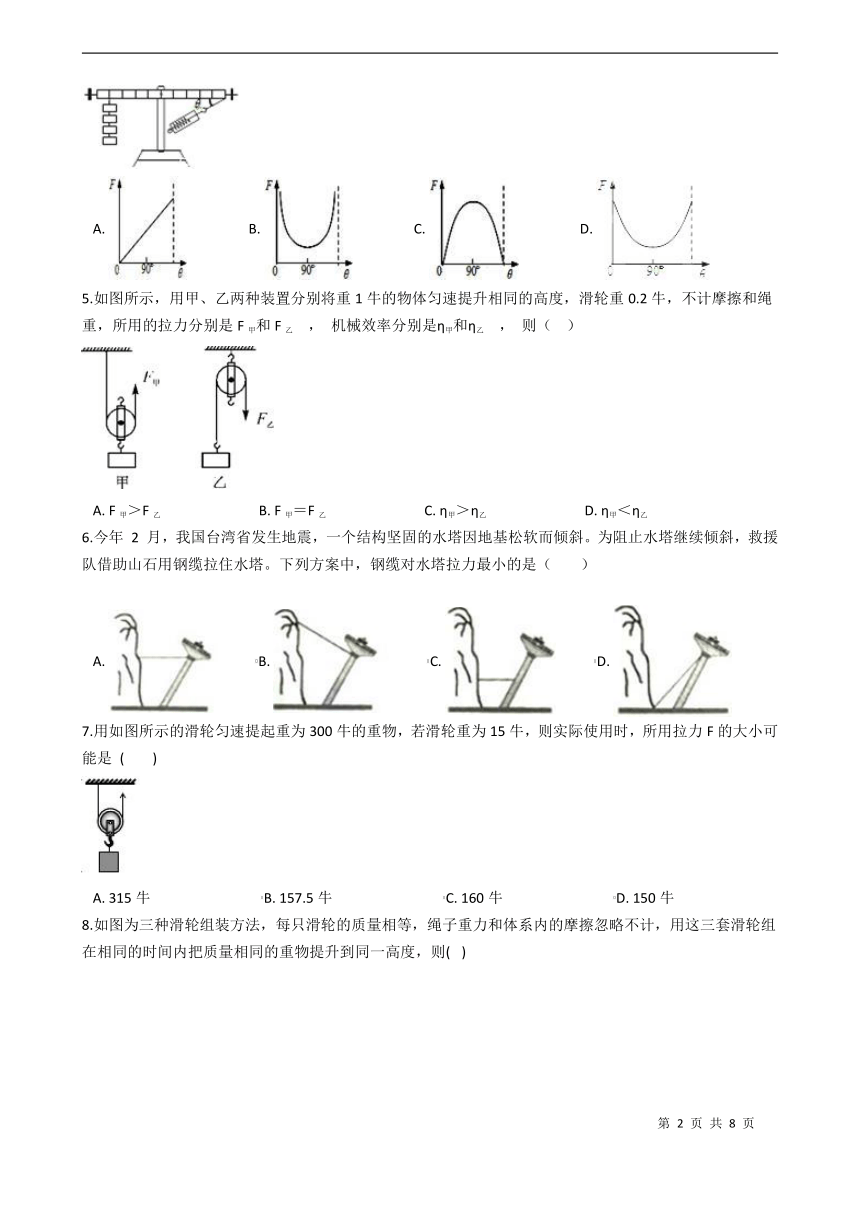

4.如图,在探究杠杆平衡条件时,左边的钩码个数和位置保持不变,右边弹簧测力计的作用点固定,只改变测力计与水平方向的角度 ,则能描述测力计示数F与 关系的图象是（???? ）

A.???????????????????B.???????????????????C.???????????????????D.?
5.如图所示，用甲、乙两种装置分别将重1牛的物体匀速提升相同的高度，滑轮重0.2牛，不计摩擦和绳重，所用的拉力分别是F甲和F乙 ， 机械效率分别是η甲和η乙 ， 则（?? ）

A.?F甲＞F乙????????????????????????????B.?F甲＝F乙????????????????????????????C.?η甲＞η乙????????????????????????????D.?η甲＜η乙
6.今年 2 月，我国台湾省发生地震，一个结构坚固的水塔因地基松软而倾斜。为阻止水塔继续倾斜，救援队借助山石用钢缆拉住水塔。下列方案中，钢缆对水塔拉力最小的是（?????? ）

A.????????????B.????????????C.????????????D.?
7.用如图所示的滑轮匀速提起重为300牛的重物，若滑轮重为15牛，则实际使用时，所用拉力F的大小可能是 (?????? )

A.?315牛????????????????????????????????B.?157.5牛????????????????????????????????C.?160牛????????????????????????????????D.?150牛

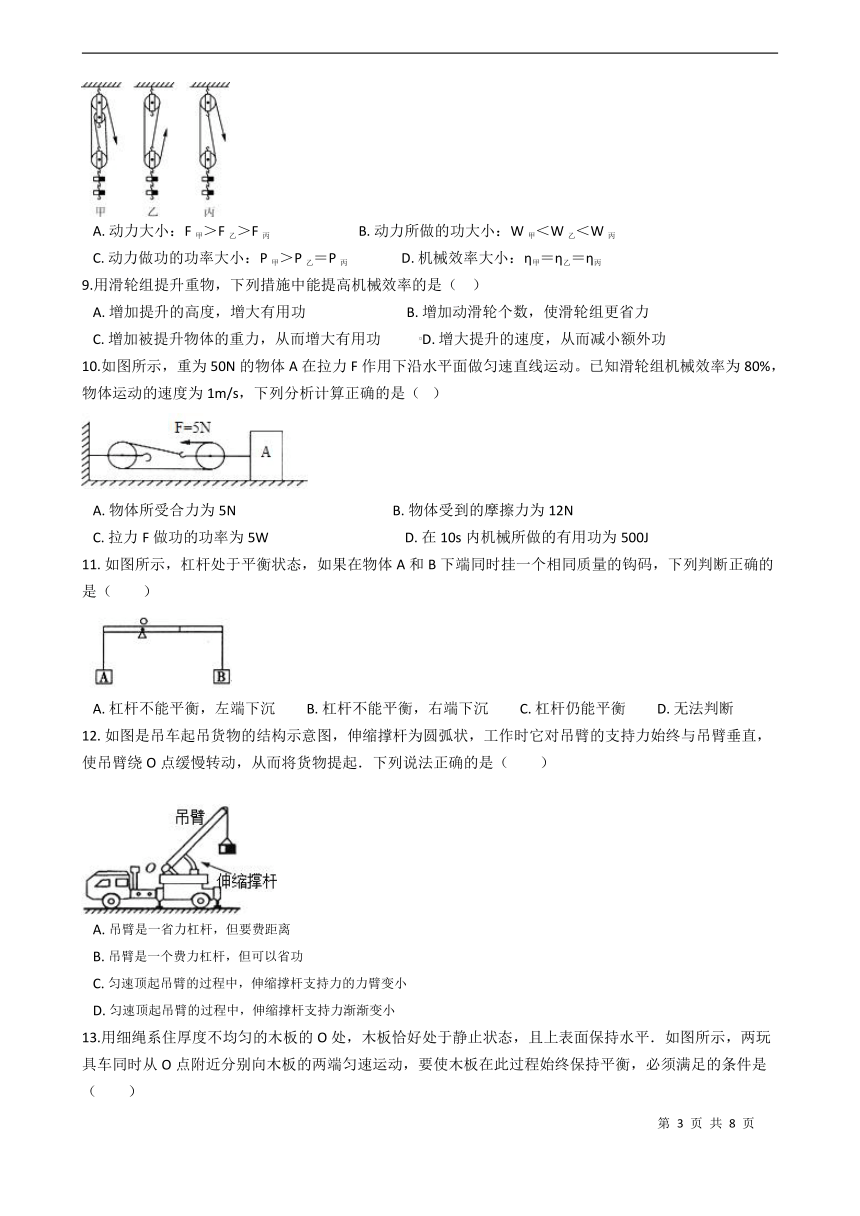

8.如图为三种滑轮组装方法，每只滑轮的质量相等，绳子重力和体系内的摩擦忽略不计，用这三套滑轮组在相同的时间内把质量相同的重物提升到同一高度，则(? )


A.?动力大小：F甲＞F乙＞F丙????????????????????????????????? ???B.?动力所做的功大小：W甲＜W乙＜W丙
C.?动力做功的功率大小：P甲＞P乙＝P丙???????? ?????????D.?机械效率大小：η甲＝η乙＝η丙
9.用滑轮组提升重物，下列措施中能提高机械效率的是（?? ）
A.?增加提升的高度，增大有用功?????????????????????????????B.?增加动滑轮个数，使滑轮组更省力
C.?增加被提升物体的重力，从而增大有用功???????????D.?增大提升的速度，从而减小额外功
10.如图所示，重为50N的物体A在拉力F作用下沿水平面做匀速直线运动。已知滑轮组机械效率为80%，物体运动的速度为1m/s，下列分析计算正确的是（? ）

A.?物体所受合力为5N?????????????????????????????????????????????B.?物体受到的摩擦力为12N
C.?拉力F做功的功率为5W???????????????????????????????????????D.?在10s内机械所做的有用功为500J
11.?如图所示，杠杆处于平衡状态，如果在物体A和B下端同时挂一个相同质量的钩码，下列判断正确的是（　　）

A.?杠杆不能平衡，左端下沉?????????B.?杠杆不能平衡，右端下沉?????????C.?杠杆仍能平衡?????????D.?无法判断
12.?如图是吊车起吊货物的结构示意图，伸缩撑杆为圆弧状，工作时它对吊臂的支持力始终与吊臂垂直，使吊臂绕O点缓慢转动，从而将货物提起．下列说法正确的是（　　）

?
A.?吊臂是一省力杠杆，但要费距离
B.?吊臂是一个费力杠杆，但可以省功
C.?匀速顶起吊臂的过程中，伸缩撑杆支持力的力臂变小
D.?匀速顶起吊臂的过程中，伸缩撑杆支持力渐渐变小
13.用细绳系住厚度不均匀的木板的O处，木板恰好处于静止状态，且上表面保持水平．如图所示，两玩具车同时从O点附近分别向木板的两端匀速运动，要使木板在此过程始终保持平衡，必须满足的条件是（　　）


A.?两车的质量相等??????????????????????????????????????????????????B.?两车的速度大小相等
C.?质量较小的车速度较大???????????????????????????????????????D.?两车同时到达木板两端

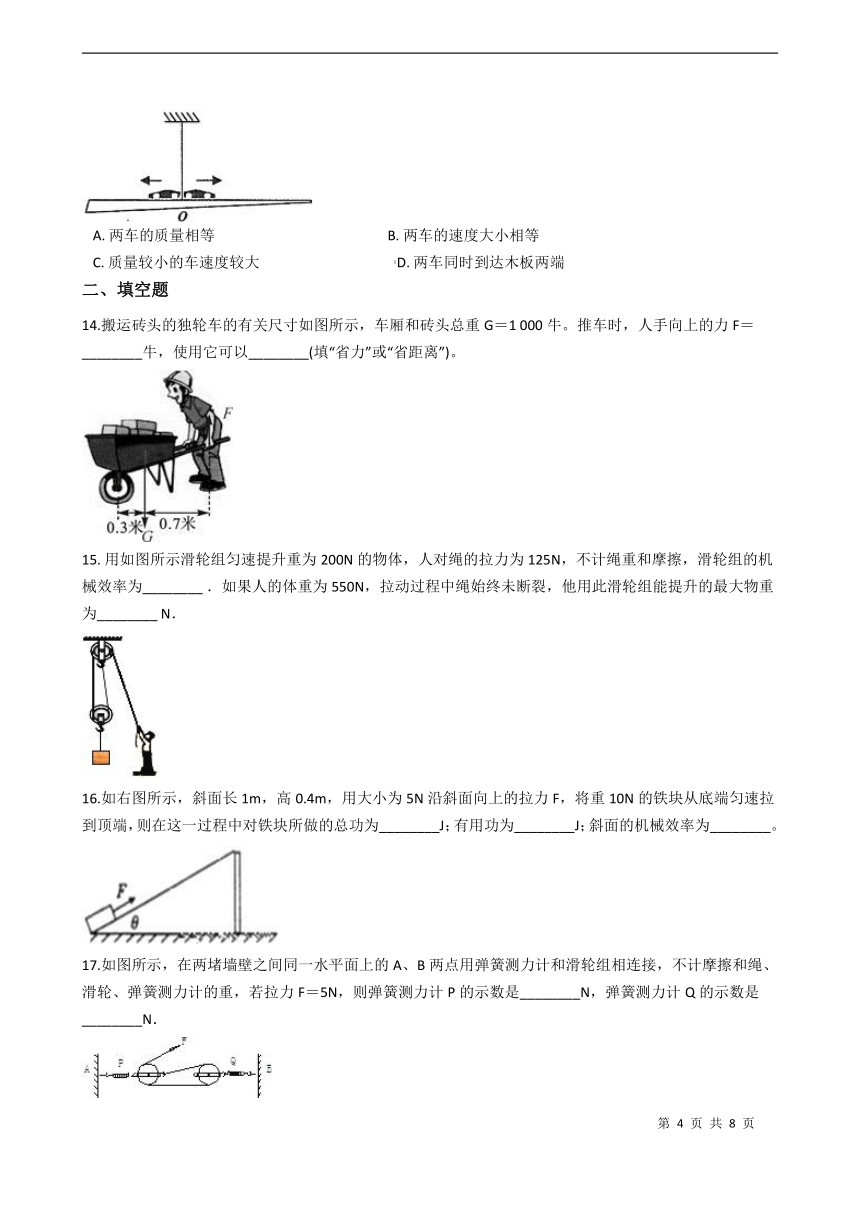

二、填空题
14.搬运砖头的独轮车的有关尺寸如图所示，车厢和砖头总重G＝1 000牛。推车时，人手向上的力F＝________牛，使用它可以________(填“省力”或“省距离”)。
?
15.?用如图所示滑轮组匀速提升重为200N的物体，人对绳的拉力为125N，不计绳重和摩擦，滑轮组的机械效率为________?．如果人的体重为550N，拉动过程中绳始终未断裂，他用此滑轮组能提升的最大物重为________?N．

16.如右图所示，斜面长1m，高0.4m，用大小为5N沿斜面向上的拉力F，将重10N的铁块从底端匀速拉到顶端，则在这一过程中对铁块所做的总功为________J；有用功为________J；斜面的机械效率为________。

17.如图所示，在两堵墙壁之间同一水平面上的A、B两点用弹簧测力计和滑轮组相连接，不计摩擦和绳、滑轮、弹簧测力计的重，若拉力F＝5N，则弹簧测力计P的示数是________N，弹簧测力计Q的示数是________N．

三、解答题




18.如图，用滑轮组从H=12m深的水中匀速提起底面积为0.04m2、高2m的实心圆柱体，该物体的密度是2.5×103kg/m3 ， 如果动滑轮挂钩用钢丝绳与物体相连，绕在滑轮上的绳子能承受的最大拉力为880N。

（1）求该物体露出水面前所受的浮力是多少N?
（2）若不计轮绳摩擦、绳和动滑轮自重、水的阻力，以物体以0.2m/s的速度从水底匀速被提起，经多长时间滑轮上的绳子被拉断?（钢绳未断）
（3）若考虑摩擦、绳和动滑轮重，该装置的机械效率为75%，将物体匀速提升至露出水面前，人拉力F做的功为多少J?



19.一根长为L，质量为m的均匀木杆平放在地面上，现要使木杆立起来，推力F与杆始终垂直．


（1）力F至少需要对木杆做多少功？
（2）设木杆立起来的过程中与水平面的夹角为θ，试推导出某一时刻F的表达式，并说明随θ增大，F大小如何改变．











20.如图所示，用滑轮组匀速提起1200N的重物，拉力做功的功率为1500W，绳子的自由端向下拉的速度为3m/s，地面对人的支持力为N1 ， 不计绳重和摩擦．


（1）滑轮组中有几股绳子承担重物？作用在绳自由端的拉力是多少？
（2）滑轮组的机械效率是多少？
（3）若用此滑轮组匀速提起2400N的重物时，地面对人的支持力为N2 ， 作用在绳自由端的拉力是多少？若N1：N2=5：1时，人的重力是多少？


答案
一、单选题
1. B 2.D 3. B 4. B 5.D 6. B 7. C 8. D 9. C 10. B 11.B 12. D 13. C
二、填空题
14. 300；省力
15.80%；1050
16.5；4；80%
17.15；10
三、解答题
18.（1）解：V排=V物=0.08m3
未出水面前：F浮=ρ水Vg=800N
（2）解：当绳子恰好断时,钢绳拉力为880N×2=1760N
而G物=ρ物Vg=2000N
?F浮=2000N-1760N=240N
V排= F浮/ρ水g=0.024m3,h=V/S=0.6m
物体上升11.4m，t=S/V=57s
（3）解：在水下时，有用功为钢绳拉力做功，
W有=（G物-F浮）h=(2000N-800N)×10m=12000J
???? W人= W有/η=12000J/75%=16000J
19.（1）解：根据图示可知，杠杆从水平位置到竖直位置移动的距离h= L；
力F做的功至少等于木杆克服重力做的功，即W=Gh=mg× L= mgL
（2）解：根据杠杆平衡条件和直角三角形知识可得：FL=G× Lcosθ
F=G× cosθ= mgL，当θ增大到90°时，F一直减小
20.（1）.
解：（1）由图可知，n=3，
因为W=Fs=Pt， v=， 所以F==， 所以
F拉===500N；
答：滑轮组中有3股绳子承担重物，作用在绳自由端的拉力是500N.
（2）
解：滑轮组的机械效率：
η=×100%=×100%=×100%=×100%=80%；
答：滑轮组的机械效率是80%.
（3）【解答】解：F拉=（G动+G）
G动=3F拉﹣G=3×500N﹣1200N=300N
F拉′=（G动+G′）=（300N+2400N）=900N
人拉绳子的力与绳子拉人的力是相等的，人受3个力即重力、拉力、支持力，因此有N=G人﹣F拉
N1=G人﹣500N﹣﹣﹣①
N2=G人﹣900N﹣﹣﹣②
N1：N2=5：1﹣﹣﹣③
所以（G人﹣500N）：（G人﹣900N）=5：1
解之得：
G人=1000N．
答：若用此滑轮组匀速提起2400N的重物时，地面对人的支持力为N2作用在绳自由端的拉力是900N，若N1：N2=5：1时，人的重力是1000N．
(
