九年级上册物理 11.1 杠杆 提优训练 含解析

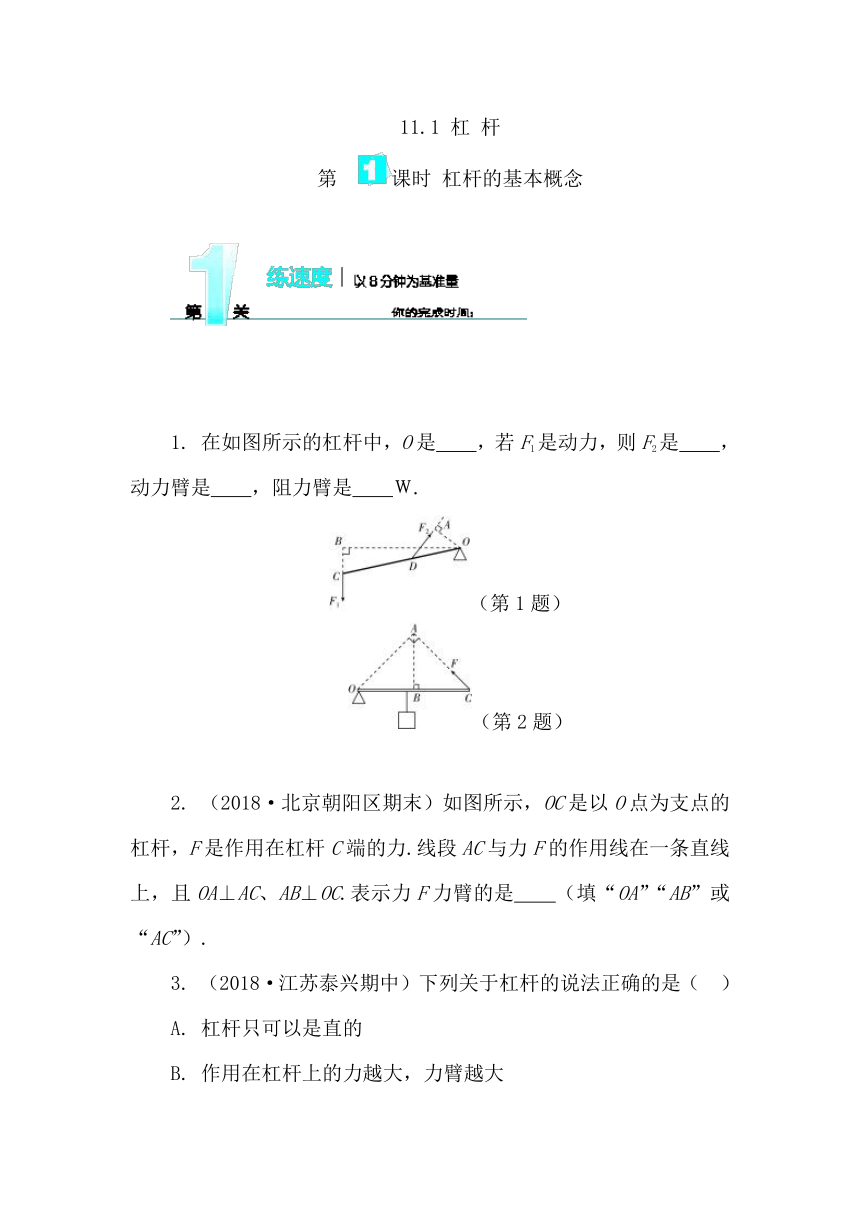

11.1 杠 杆
第 课时 杠杆的基本概念




1. 在如图所示的杠杆中，O是 ，若F1是动力，则F2是 ，动力臂是 ，阻力臂是 Ｗ.
（第1题）
（第2题）

2. （2018·北京朝阳区期末）如图所示，OC是以O点为支点的杠杆，F是作用在杠杆C端的力.线段AC与力F的作用线在一条直线上，且OA⊥AC、AB⊥OC.表示力F力臂的是 （填“OA”“AB”或“AC”）.
3. （2018·江苏泰兴期中）下列关于杠杆的说法正确的是（ ）
A. 杠杆只可以是直的
B. 作用在杠杆上的力越大，力臂越大
C. 杠杆一定有支点
D. 杠杆的总长度等于动力臂与阻力臂之和
4. 如图为切纸刀正在切纸的示意图，F1为动力，F2为阻力，其中正确的是图（ ）


5. 已给出下列各杠杆所受动力F1和阻力F2，请作出动力臂l1与阻力臂l2.

6. 中国人独创的杆秤“戥子”可以起到“四两拨千斤”的功效上看，从本质，杆秤就是一个简单的杠杆，如图所示，请你在图中画出这个杠杆的五要素.

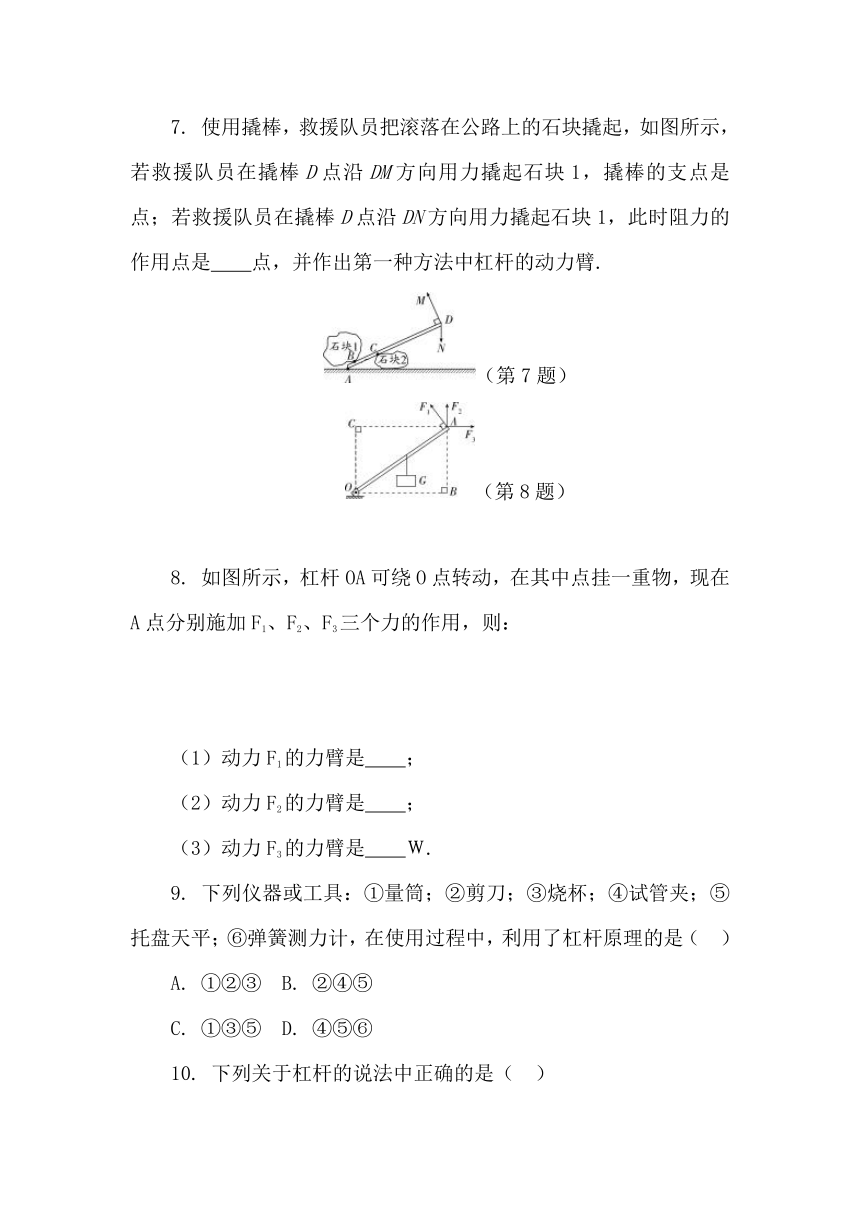

7. 使用撬棒，救援队员把滚落在公路上的石块撬起，如图所示，若救援队员在撬棒D点沿DM方向用力撬起石块1，撬棒的支点是 点；若救援队员在撬棒D点沿DN方向用力撬起石块1，此时阻力的作用点是 点，并作出第一种方法中杠杆的动力臂.
（第7题）
（第8题）

8. 如图所示，杠杆OA可绕O点转动，在其中点挂一重物，现在A点分别施加F1、F2、F3三个力的作用，则：


（1）动力F1的力臂是 ；
（2）动力F2的力臂是 ；
（3）动力F3的力臂是 Ｗ.
9. 下列仪器或工具：①量筒；②剪刀；③烧杯；④试管夹；⑤托盘天平；⑥弹簧测力计，在使用过程中，利用了杠杆原理的是（ ）
A. ①②③ B. ②④⑤
C. ①③⑤ D. ④⑤⑥
10. 下列关于杠杆的说法中正确的是（ ）

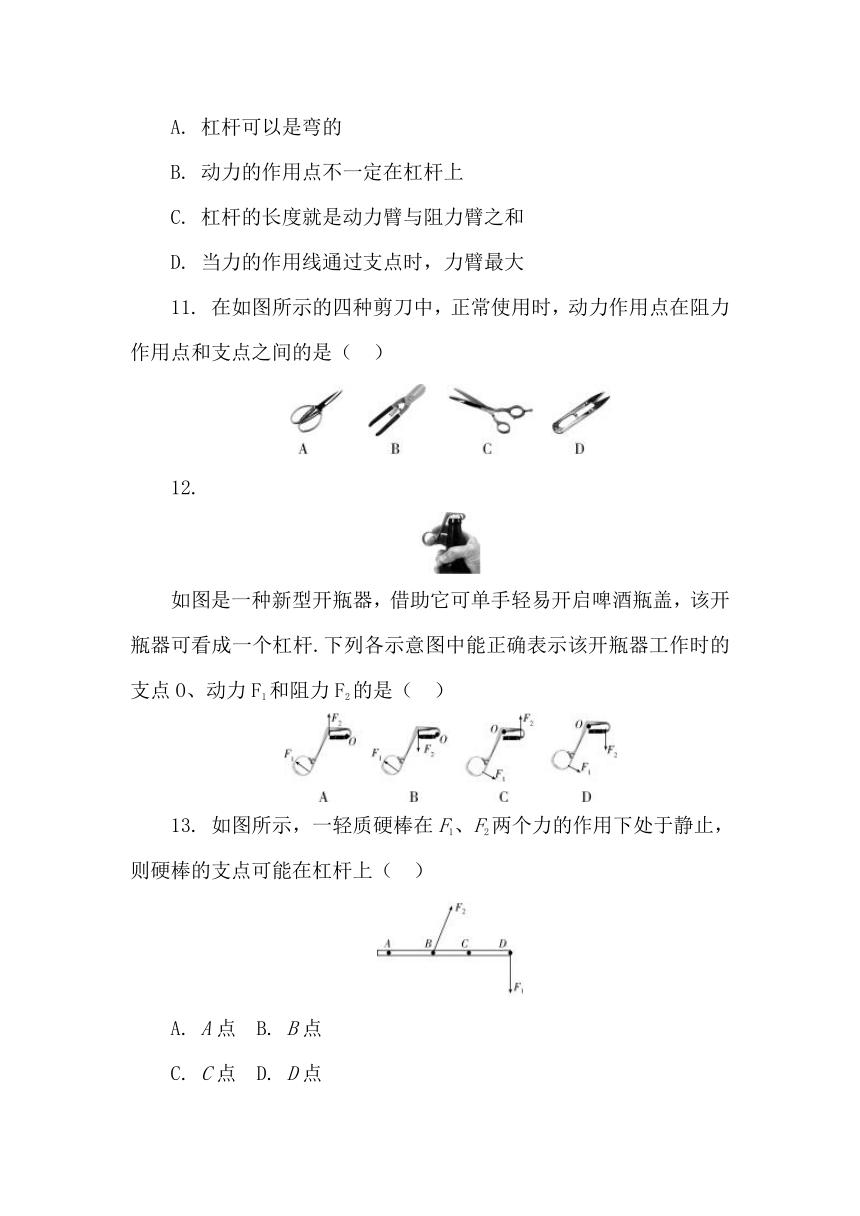

A. 杠杆可以是弯的
B. 动力的作用点不一定在杠杆上
C. 杠杆的长度就是动力臂与阻力臂之和
D. 当力的作用线通过支点时，力臂最大
11. 在如图所示的四种剪刀中，正常使用时，动力作用点在阻力作用点和支点之间的是（ ）

12.

如图是一种新型开瓶器，借助它可单手轻易开启啤酒瓶盖，该开瓶器可看成一个杠杆.下列各示意图中能正确表示该开瓶器工作时的支点O、动力F1和阻力F2的是（ ）

13. 如图所示，一轻质硬棒在F1、F2两个力的作用下处于静止，则硬棒的支点可能在杠杆上（ ）

A. A点 B. B点
C. C点 D. D点

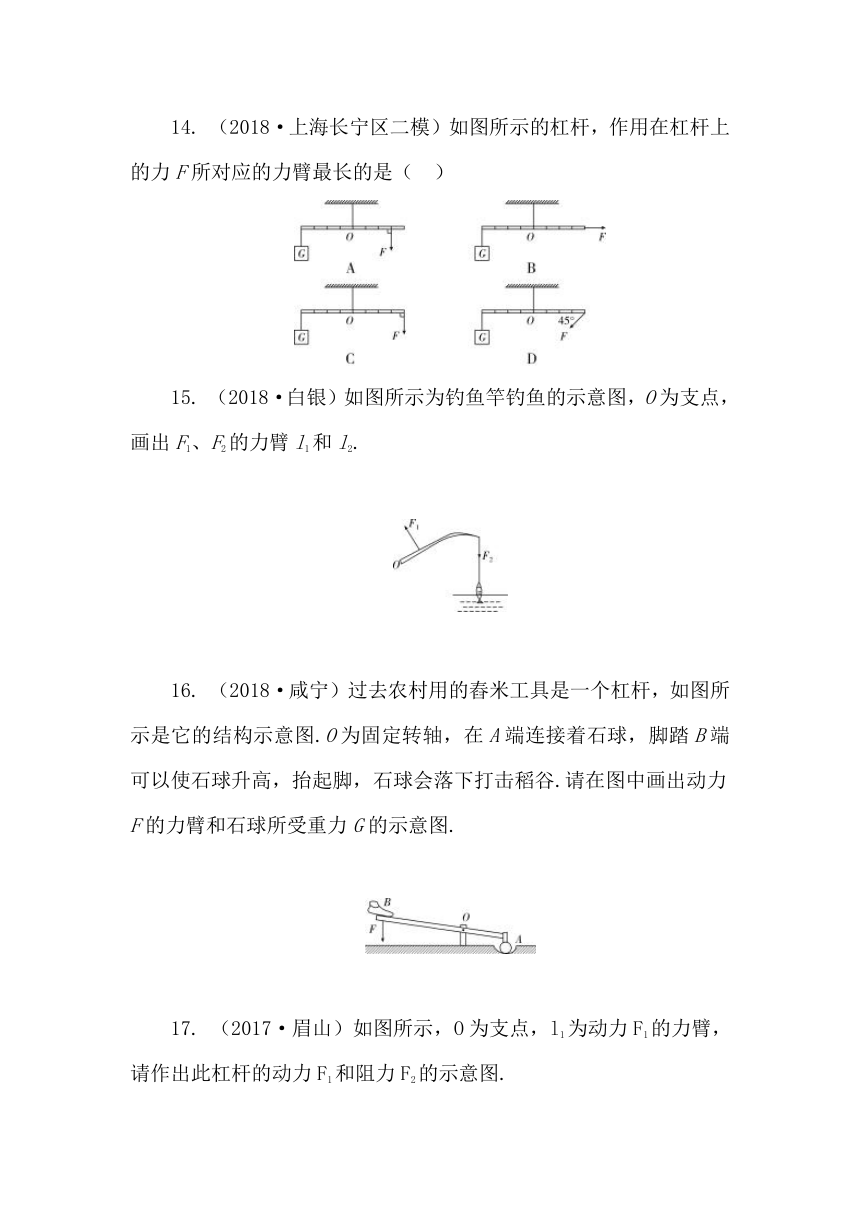

14. （2018·上海长宁区二模）如图所示的杠杆，作用在杠杆上的力F所对应的力臂最长的是（ ）

15. （2018·白银）如图所示为钓鱼竿钓鱼的示意图，O为支点，画出F1、F2的力臂l1和l2.



16. （2018·咸宁）过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图.O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下打击稻谷.请在图中画出动力F的力臂和石球所受重力G的示意图.



17. （2017·眉山）如图所示，O为支点，l1为动力F1的力臂，请作出此杠杆的动力F1和阻力F2的示意图.



18. 如图所示是一种指甲刀的结构示意图，请你仔细观察并回答下列问题：
（1）该指甲刀由 个杠杆组成；在杠杆DBE中 点是杠杆的支点；剪指甲时，指甲对D点阻力的方向 Ｗ.
（2）关于指甲刀，下列说法正确的是 Ｗ.
A. D处刀刃较薄，可以增大压力
B. 剪指甲时，刀给指甲的压力与指甲给刀的阻力是一对平衡力
C. 杠杆DBE的动力作用点在E点
D. 剪指甲时，对于杠杆ABC，F为动力第 课时 杠杆平衡条件

,
提优点：1. 探究杠杆的平衡条件实验　2. 知道杠杆的平衡条件　3. 应用杠杆平衡条件分析问题
)

1. （2018·北京）小华探究杠杆平衡条件时，使用的每个钩码的质量均相等，杠杆上相邻刻线间的距离相等.如图甲所示，为使杠杆在水平位置平衡，应将右端的平衡螺母向 （填“左”或“右”）端调节.杠杆水平后，在杠杆上的A点悬挂了2个钩码，如图乙所示，为使杠杆保持水平平衡，应在B点悬挂 个钩码.

2. （2017·淮安）如图所示，在探究“杠杆平衡条件”的实验中，调节杠杆在水平位置平衡后，在A点悬挂4个钩码（每个钩码重0.5 N），用调好的弹簧测力计沿竖直方向拉杠杆上的B点，使杠杆再次平衡，则弹簧测力计的示数为 N；将测力计转向图中虚线方向的过程中，始终保持杠杆平衡，则测力计的示数将 （填“变大”“变小”或“不变”）.

3. （2018·临沂）图甲所示的杠杆是水平平衡的.如果在支点两侧的物体下方分别加挂一个等重的物体，如图乙所示，则杠杆（ ）

A. 右端下沉
B. 左端下沉
C. 要保持平衡应将左端的物体向右移动
D. 要保持平衡应在右端再加挂一个物体
4. 小梦在做探究杠杆平衡条件的实验时，先在杠杆两端挂钩码进行实验探究，再用弹簧测力计取代一侧的钩码继续探究，如图所示.他这样做的最终目的是（ ）


A. 便于直接读出拉力的大小
B. 便于提供不同方向的拉力
C. 便于正确认识力臂
D. 便于测量力臂的大小
（第4题）
（第5题）

5. （2017·枣庄）如图是小明探究“杠杆平衡条件”的实验装置，实验中杠杆始终处于水平平衡状态，若在C处逐渐改变弹簧测力计拉力的方向，使其从①→②→③，则拉力的变化情况是（ ）
A. 先变小后变大 B. 先变大后变小
C. 逐渐变大 D. 逐渐变小

6. 如图是电信工人竖立电线杆工作过程的示意图，将电线杆AB的下端A支在要竖起位置的空穴中，拉线拴在杆上的P点，PA的长度与定滑轮O离地面的高度OC相等.若用l表示拉线对电线杆的拉力F的力臂，则在将杆慢慢拉起至杆立直的过程中.
（1）l的变化情况是 （填“增加”“减小”“先增加后减小”或“先减小后增加”）.
（2）Fl的变化情况是 （填“增加”“减小”“先增加后减小”或“先减小后增加”）.
（第6题）
（第7题）

7. 如图所示，物体重G＝50 N，OB＝0.4 m，OA＝1 m，使杠杆在水平位置平衡时，F1的力臂l1＝ m，F1＝ N.（杠杆重忽略不计）
8. （2018·金华）如图，用刻度均匀的匀质杠杆进行“杠杆平衡条件”的实验（每个钩码重为0.5 N）.下列说法正确的是（ ）

9. （2017·南通）如图，O为拉杆式旅行箱的轮轴，OA为拉杆.现在拉杆端点A处施加力F，使箱体从图中位置绕O点缓慢逆时针转至竖直位置.若力F的大小保持不变，则力F的方向应（ ）

A. 垂直于OA
B. 竖直向上
C. 沿OA向上
D. 水平向左
10. （2017·衢州）如图为小柯制作的“杠杆力臂演示仪”，杠杆AOB可绕O点（螺母）转动，OA＝0.2 m，OB＝0.1 m，G1＝2 N，杠杆自身重力和摩擦不计，固定装置未画出.

（1）当杠杆处于甲图所示水平位置平衡时，G2的重力为 N.
（2）松开螺母保持OA不动，使OB向下折一个角度后，再拧紧螺母形成一根可绕O点转动的杠杆AOB′（B′点对应B点），保持G1位置不变，要使杠杆在图乙位置保持平衡，则G2应该移动到 Ｗ.
A. B′点处 B. ①点处
C. ②点处 D. ③点处
11. 如图所示，质量为80kg、棱长为20cm的正方体物块A置于水平地面上，通过绳系于轻质杠杆BOC的B端，杠杆可绕O点转动，且BC＝3BO.在C端用F＝120N的力竖直向下拉杠杆，使杠杆在水平位置平衡，且绳被拉直（绳重不计，g取10N/kg）.求此时：
（1）绳对B端的拉力F拉；
（2）物体A对地面的压强p.






12. 在机械制造中有一个给大飞轮定重心的工序，该工序的目的是使飞轮的重心发生微小的位移，以使它准确位于轴心上.如图所示，一个质量为M＝80 kg、半径为R＝0.6 m的金属大飞轮可在竖直平面内绕轴心（图中两虚线的交点）自由转动.用力推动一下大飞轮，飞轮转动若干周后停止.多次试验，发现飞轮边缘上的标记F总是停在图示位置.
（1）根据以上情况，可以初步确定飞轮重心P可能在图中 Ｗ.
A. 轴心正下方的某一位置
B. 轴心左侧的某一位置
C. 轴心右侧的某一位置
（2）工人在飞轮边缘上的某点E处，焊接上质量为m＝0.4 kg的金属后，再用力推动飞轮，当观察到 的现象时，说明飞轮的重心已调整到轴心上了.
（3）请在图中标出E的位置.
（4）试求调整前飞轮的重心P到轴心的距离l.（提示：利用杠杆平衡条件）




第 课时 杠杆的应用

,
提优点：1. 知道杠杆的种类及其特点　2. 杠杆在实际生活中的应用　3. 知道如何使杠杆更省力
)

1. 如图是搬运砖头的独轮车，车箱和砖头所受的总重力G＝800N，推车时，独轮车属于 杠杆，人手竖直向上的力F应为 N.
,（第1题）) ,（第2题）)
2. 如图所示为脚踩式垃圾筒的示意图，在打开盖子的过程中，是杠杆ABC和杠杆A′B′C′在起作用，其中杠杆A′B′C′是 （填“省力”“费力”或“等臂”）杠杆.
3. （2018·六盘水）开瓶时使用的开瓶器（图a），可以简化成不计重力的省力杠杆（图b），O为支点.若动力F1和阻力F2都与杠杆垂直，且AO＝6 cm，BO＝1 cm，F1＝25 N，则F2＝ N.

4. （2017·德州）如图所示的四种情景中，使用的工具属于费力杠杆的是（ ）

5.

（2017·聊城）如图所示，在“探究杠杆的平衡条件”实验中，已知杠杆上每个小格长度为2 cm，当弹簧测力计在A点斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡时，下列说法正确的是（ ）
A. 动力臂为0.08 m
B. 此时为省力杠杆
C. 弹簧测力计的示数为4 N
D. 钩码总重为2 N
6. 如图所示，在处于水平平衡的杠杆A点，挂上4个钩码（每个钩码的质量为50g），若使杠杆在水平位置保持平衡，作用在杠杆B点的力最小为（g取10N/kg）（ ）
A. 15N B. 6N C. 3N D. 1.5N
,（第6题）) ,（第7题）)
7. 如图所示，OAB为轻质杠杆，可绕支点O自由转动，在B端施加一个动力使杠杆在水平位置平衡，该杠杆（ ）
A. 一定是省力杠杆 B. 一定是费力杠杆
C. 一定是等臂杠杆 D. 以上情况都有可能
8. （2018·遵义）把汤匙放在手指上，仔细调节使其在手指上平衡，如图所示，判断汤匙在手指上的左侧部分和右侧部分的质量大小关系，并说明理由.



9. 如图是自行车手闸示意图，手闸是一个简单机械，这种简单机械的名称是 ，当图中手对车闸的作用力F＝10 N时，刹车拉线受到力的大小为 N.





10. （2018·天门）如图，水平地面上放有一两端粗细不同的长杆AB，且重心为O，OA∶OB＝2∶1，用竖直向上的力FA将长杆一端A微微抬离地面，FA为100 N，长杆AB所受重力为 N，用竖直向上的力FB将长杆的另一端B微微抬离地面，FB为 N.


11. （2018·荆州）如图所示，一根足够长的轻质杠杆水平支在支架上，OA＝20 cm，G1是边长为5 cm的正方体，G2重为20 N.当OC＝10 cm时，绳子的拉力为 N，此时G1对地面的压强为2×104 Pa.现用一水平拉力使G2以5 cm/s的速度向右匀速直线运动，经过 s后，可使G1对地面的压力恰好为零.
12. （2017·常州）渔民大明借助湖中礁石，要把竹竿尽可能深地插入湖底淤泥，如图所示，效果最好的是（ ）

13. （2018·绵阳）如图所示，两个等高的托盘秤甲、乙放在同一水平地面上，质量分布不均匀的木条AB重24 N，A、B是木条两端，O、C是木条上的两点，AO＝BO，AC＝OC.A端放在托盘秤甲上，B端放在托盘秤乙上，托盘秤甲的示数是6 N.现移动托盘秤甲，让C点放在托盘秤甲上.此时托盘秤乙的示数是（ ）

A. 8 N B. 12 N C. 16 N D. 18 N
14. 小宇自制一无刻度值的杆秤，没有测量物体时，杆秤刚好水平平衡，如图1所示.当挂上物体后，把一瓶0.6 kg的纯净水挂在杆秤的M处时，杆秤也能水平平衡，如图2所示.在测物体的质量过程中，以下说法不合理的是（ ）
图1
图2

A. 测量原理是杠杆平衡条件
B. 应测出NO和MO的长度
C. 物体的质量约为0.15 kg
D. 物体的质量约为2.4 kg
15. 按照下列要求作图，如图所示，AC为杠杆，O为支点，在B点挂一个重物，请画出杠杆在如图所示位置平衡时，受到的最小动力F并标出动力臂l.



16. 如图所示，有一个杠杆AOB，可绕O点自由转动，A端吊着一个物体.请画出使杠杆在图示位置静止时最小力F的示意图及其力臂.




17. （2018·台州）图甲是一种壶口处配有自动开合小壶盖的电水壶.
（1）图乙是自动开合小壶盖简化侧视图.OA是小壶盖，C是其重力作用点.B是小壶盖的配重.OB是配重柄.AOB能绕固定点O自由转动.请在图乙中作出小壶盖的重力G及其力臂l.
（2）已知：小壶盖质量为4克，OA＝3厘米，OC＝1.4厘米，OB＝1厘米，∠AOB＝135°.要求倒水时，壶身最多倾斜45°，小壶盖便自动打开；壶身竖直时，小壶盖在水平位置自动闭合.求配重B的质量取值范围.（配重柄质量和O点的摩擦均忽略不计，取1.4）



一、杠 杆
第1课时 杠杆的基本概念
1. 支点 阻力 OB OA 2. OA
3. C 4. B
5. 如图所示

6. 如图所示

解析：杠杆绕着转动的点叫支点，用字母O表示；使杠杆转动的力叫动力，用字母F1表示；阻碍杠杆转动的力叫阻力，用字母F2表示；从支点到动力的作用线的距离叫动力臂，用字母l1表示；从支点到阻力的作用线的距离叫阻力臂，用字母l2表示．


7. A B 见解析图 解析：读图可知，当沿DM方向用力撬石块1时，杠杆围绕A点转动，因此A为杠杆的支点；同样，当沿DN方向用力撬石块1时，杠杆围绕C点转动，石块阻碍杠杆的转动，此时阻力的作用点是B点．动力臂l如图所示．
8. (1)OA (2)OB (3)OC
9. B 10. A 11. D
12. D 解析：题图中的开瓶器在打开瓶盖时，会绕着瓶盖的左侧转动，故O点在瓶盖的左侧；阻力为瓶口与瓶盖之间向下的摩擦力，故阻力F2在瓶盖的右侧，方向向下；动力F1会绕着O点转动，故动力的方向斜向右，故D符合题意．
13. A 解析：动力与阻力使杠杆的转动方向相反，一个顺时针则另一个为逆时针．故当A为支点时，F1、F2使杠杆转动的方向相反，故A正确；B、D不能为支点，动力臂或阻力臂为0，故BD错误；C为支点时，F1、F2使杠杆转动的方向相同，故C错误．故选A.
14. C 解析：设杠杆每一小格长度为L，A中F所对应的力臂为3L；B中F所对应的力臂为0；C中F所对应的力臂为4L；由直角三角形边角关系得D中F所对应的力臂为2L.故选C.
15. 如图所示

16. 如图所示

解析：从支点O向力F的作用线作垂线，支点到垂足的距离就是F的力臂l.石球的重心在球心，过重心沿竖直向下的方向画一条带箭头的线段，标上符号G，即为石球所受重力的示意图．
17. 如图所示

解析：已知动力臂l1，过其下端点作垂直于l1的直线，即可得到动力作用线，与杠杆的交点即为力F1的作用点，方向斜向右上方；阻力F2是绳对杠杆的拉力，作用点在杠杆上，方向竖直向下．
18. (1)3 E 向上 (2)D 解析：(1)指甲刀由3个杠杆组成，分别为杠杆ABC、杠杆DBE、杠杆GHE，其中杠杆DBE中E点为支点，剪指甲时阻力的方向向上；(2)D处刀刃薄，可以增大压强，而不是压力，故A错误；刀给指甲的压力与指甲给刀的阻力是一对相互作用力，不是一对平衡力，故B错误；杠杆DBE的动力作用点在B点，故C错误；对于杠杆ABC，F为动力，故D正确．
第2课时 杠杆平衡条件
1. 右 3 2. 1 变大
3. A 4. C
5. A 解析：由题图知，弹簧测力计在②位置时，其动力臂等于OC，此时动力臂最长；弹簧测力计由①→②→③的过程中阻力和阻力臂不变，动力臂先变大后变小，根据杠杆平衡条件可知，弹簧测力计的示数先变小后变大．
6. (1)增加 (2)减小


7. 0.5 40 解析：延长F1的作用线，则从支点O到F1作用线的距离即为l1，力臂l2＝OB＝0.4 m(如图所示)．由图知，当测力计斜向上拉动时，力的作用线与OA成30°夹角，其力臂l1＝OA＝×1 m＝0.5 m，则根据杠杆平衡条件：F1·l1＝G·l2，F1×0.5 m＝50 N×0.4 m，F1＝40 N.
8. C 解析：由图A可知，杠杆的右端上翘，要使杠杆在水平位置平衡，平衡螺母应向右端移动，故A错误；设一个钩码重为G，一格的长度为L，原来：3G×2L＝2G×3L，杠杆平衡；在杠杆两侧挂钩码处各增加一个质量相等的钩码，现在：4G×2L＜3G×3L，所以杠杆不再平衡，杠杆的右端下沉，故B错误；图C中弹簧测力计从a位置转到b位置，此时拉力F的力臂变短，根据杠杆的平衡条件可知，拉力变大，即测力计的示数变大，故C正确；若不计杠杆的重力，根据杠杆的平衡条件可得：F′·2L＝3G·4L，解得弹簧测力计的示数：F′＝6G＝6×0.5 N＝3 N；利用如图D所示装置进行探究，杠杆的重力不能忽略，且杠杆的重心在杆的中点(杠杆的重心没有通过支点)，杠杆的重力与钩码的重力都会使杠杆向逆时针方向转动，所以弹簧测力计的示数应大于3 N，故D错误．故选C.
9. B 解析：箱体缓慢转动，可视为处于平衡状态的杠杆．动力和阻力不变，阻力臂变小，动力臂也需相应变小，故动力方向竖直向上，选项B正确．
10. (1)4 (2)C 解析：(1)如图甲，杠杆在水平位置平衡，由杠杆平衡条件得：G1×OA＝G2×OB，即：2 N×0.2 m＝G2×0.1 m，解得G2＝4 N；(2)保持G1位置不变，即左边的力和力臂不变；G2不变，要使杠杆在图乙位置保持平衡，应该使右边的力臂不变；原来G2的力臂为OB，G2应该移动到②点处，故选C.
11. (1)240N (2)1.4×104 Pa 解析：(1)由杠杆平衡条件有：F拉×BO＝F×OC，由BC＝3BO，可得OC＝2BO，
则F拉＝＝＝240N.
(2)物块A的重力：G＝mg＝80kg×10N/kg＝800N，则物块A对地面的压力大小等于地面对物块A的支持力大小，F压＝F支＝G－F拉＝800N－240N＝560N，受力面积：S＝20cm×20cm＝400cm2＝0.04m2，A对地面的压强：p＝＝＝1.4×104Pa.

12. (1)A (2)每次推动飞轮后，飞轮边缘上的标记F可以停在任意位置 (3)如图所示
(4)3 mm
解析：(1)重心在最低点时，飞轮才能静止，因每次F都与转轴在同一水平面上，则说明重心应在轴心的正下方，故选A.
(2)如果重心在轴心处，则停止时，飞轮可以停在任意位置，即F可能出现在任意位置．

(3)焊接金属块的目的是为了让重心上移，则应焊在重心与轴心的连线上，并且在重心的另一侧．
(4)考虑到调整后，飞轮可以停在任意位置，那么当飞轮的重心P和焊接点E转动到同一水平线上时(如图所示)，根据杠杆平衡条件：Mgl＝mgR，解得l＝＝＝3×10－3 m＝3 mm.
第3课时 杠杆的应用
1. 省力 240 2. 费力 3. 150
4. A 5. D 6. D 7. D

8. 见解析 解析：设较粗的右端重力为GA，力臂为lA，较细的左端重力为GB，力臂为lB(如图所示)．
根据杠杆平衡的条件GAlA＝GBlB，
因为右端重力的力臂比左端重力的力臂小，即lA＜lB，可得出GA＞GB.
由G＝mg得，mA＞mB，即右端的质量大于左端的质量．
9. 杠杆 40 解析：由图知，自行车手闸在力的作用下，能够绕着铆钉转动，所以是杠杆的应用；因为Fl1＝F′l2，所以拉车线受到的拉力为F拉＝F′＝×10 N＝40 N.
10. 300 200 解析：用竖直向上的力FA将长杆一端A微微抬离地面时，此时B是支点，长杆重心为O，根据杠杆平衡条件得：FA×AB＝G×OB，所以，长杆AB所受重力：G＝FA×＝FA＝100 N×＝300 N；用竖直向上的力FB将长杆的另一端B微微抬离地面时，此时A为支点，根据杠杆平衡条件得：FB×AB＝G×OA，所以，FB＝G×＝G×＝300 N×＝200 N.
11. 10 10 解析：G2在C点时，由杠杆平衡条件得：FA×OA＝G2×OC，即：FA×20 cm＝20 N×10 cm，解得FA＝10 N；物体与地面的接触面积：S＝5 cm×5 cm＝25 cm2＝0.002 5 m2；由p＝得物体G1对地面的压力：F＝pS＝2×104 Pa×0.002 5 cm2＝50 N，地面对物体的支持力：F′＝F＝50 N，G1受竖直向下的重力G1、地面的支持力F′、绳子的拉力F′A(F′A＝FA)作用，G1静止，处于平衡状态，由平衡条件得：G1＝F′A＋F′＝10 N＋50 N＝60 N．当G1对地面的压力为0时，杠杆在A点受到的拉力F″A＝G1＝60 N，设G2位于D点，由杠杆平衡条件得：F″A×OA＝G2×OD，即：60 N×20 cm＝20 N×OD，解得OD＝60 cm，物体G2运动的路程：s＝OD－OC＝60 cm－10 cm＝50 cm，由v＝得物体G2的运动时间：t＝＝＝10 s.
12. D 解析：要把竹竿尽可能深地插入湖底淤泥，应选动力臂最大的，根据杠杆平衡条件，动力臂越长，越省力；由题图可知，阻力和阻力臂相同，D中动力臂最大，效果最好．
13. C 解析：设木条重心在D点，当A端放在托盘秤甲上，B端放在托盘秤乙上时，以B端为支点，托盘秤甲的示数是6 N，根据力的作用是相互的，所以托盘秤对木条A端的支持力为6 N，如图①所示，由杠杆平衡条件有：FA×AB＝G×BD，即：6 N×AB＝24 N×BD，所以AB＝4BD，BD＝AB；当C点放在托盘秤甲上时，以C为支点，此时托盘秤乙对木条B处的支持力为FB，如图②所示，因为AO＝BO，AC＝OC，所以CO＝OD＝BD，BC＝3BD，CD＝2BD，由杠杆平衡条件有：FB×BC＝G×CD，即：FB×3BD＝24 N×2BD，所以FB＝16 N，则托盘秤乙的示数为16 N．故选C.

14. C 解析：杆秤在水平位置平衡，测量原理是杠杆平衡条件，故A正确；由图知，提绳是支点，NO和MO为力臂，则应测出NO和MO的长度，故B正确；由图知，MO≈4NO.根据杠杆的平衡条件得：m物g×NO＝m水g×OM，所以m物＝×m水＝4×0.6 kg＝2.4 kg，故C错误、D正确；故选C.
15. 如图所示 16. 如图所示

17. 见解析 解析：(1)小壶盖的重力G方向竖直向下，根据力臂的定义作出重力的力臂，如图1所示：

(2)当配重柄水平时，可求出配重的最小质量，杠杆示意图如图2：
OD＝×OC＝×1.4 cm＝1 cm，根据杠杆的平衡条件：
Gl1＝G2l2，m1gl1＝m2gl2，m2＝＝＝4 g；
当小壶盖水平时，可求出配重的最大质量，杠杆示意图如图3：
OE＝×OB＝×1 cm≈0.71 cm，
根据杠杆的平衡条件：
G1l′1＝G′2l′2，m1gl′1＝m′2gl′2，
m′2＝m1＝≈7.89 g.
所以配重B的质量范围为4 g～7.89 g.
