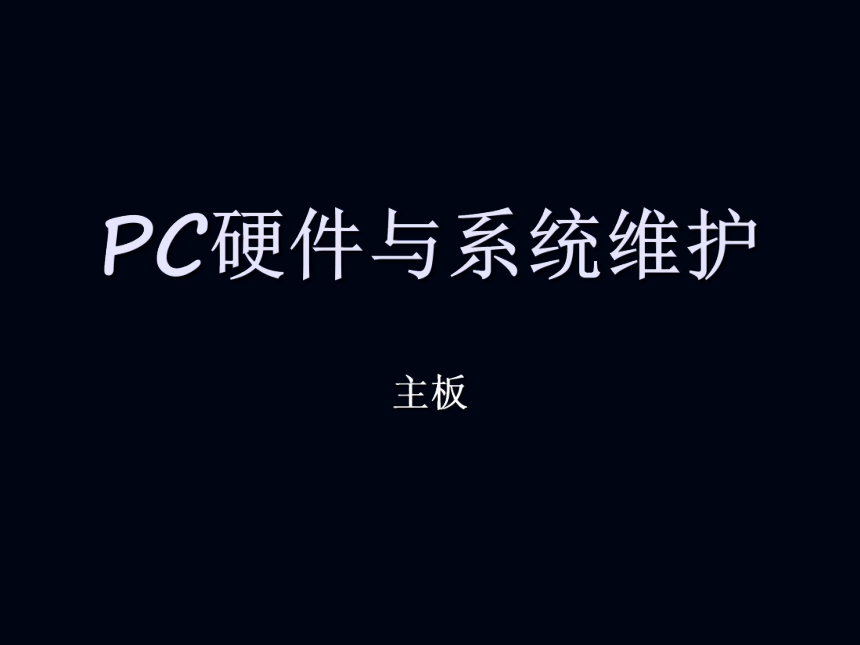

课件23张PPT。PC硬件与系统维护主板如何选择合适的主板1、?PCB板

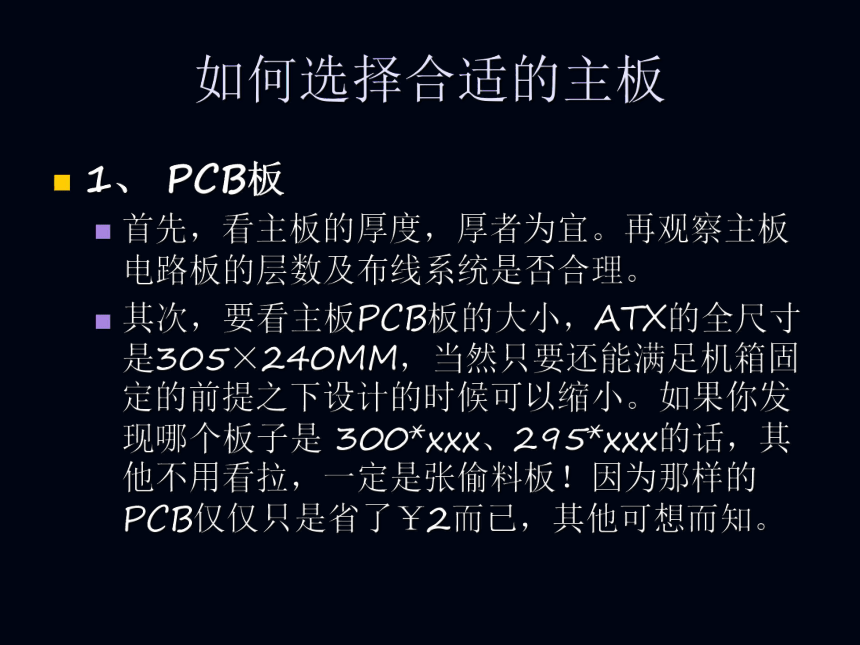

首先，看主板的厚度，厚者为宜。再观察主板电路板的层数及布线系统是否合理。

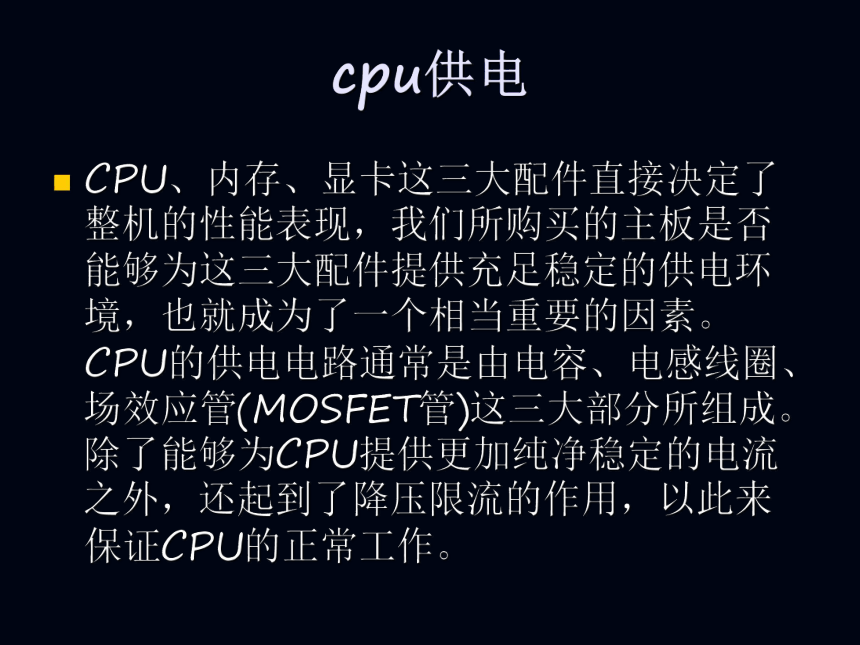

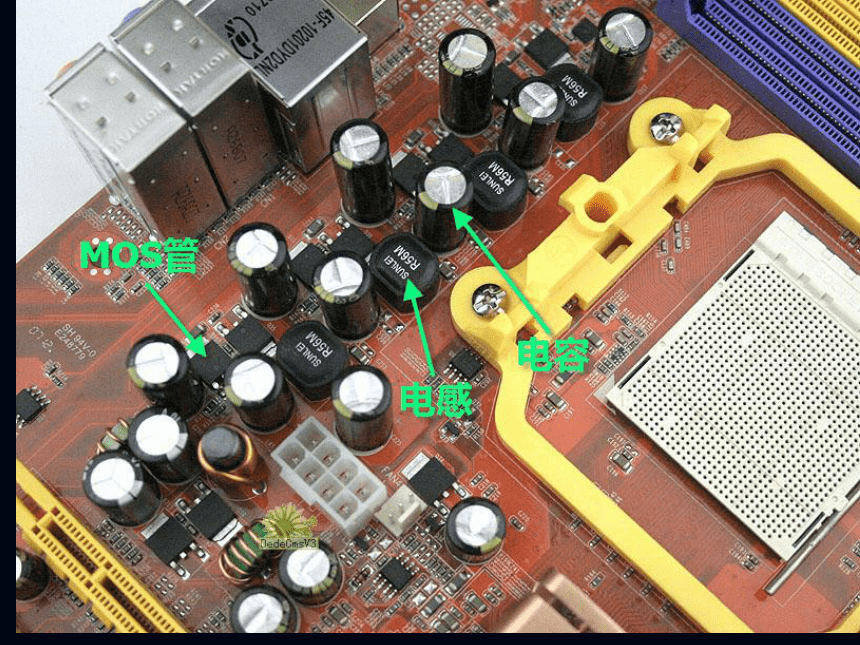

其次，要看主板PCB板的大小，ATX的全尺寸是305×240MM，当然只要还能满足机箱固定的前提之下设计的时候可以缩小。如果你发现哪个板子是 300*xxx、295*xxx的话，其他不用看拉，一定是张偷料板！因为那样的PCB仅仅只是省了￥2而已，其他可想而知。 cpu供电 CPU、内存、显卡这三大配件直接决定了整机的性能表现，我们所购买的主板是否能够为这三大配件提供充足稳定的供电环境，也就成为了一个相当重要的因素。CPU的供电电路通常是由电容、电感线圈、场效应管(MOSFET管)这三大部分所组成。除了能够为CPU提供更加纯净稳定的电流之外，还起到了降压限流的作用，以此来保证CPU的正常工作。

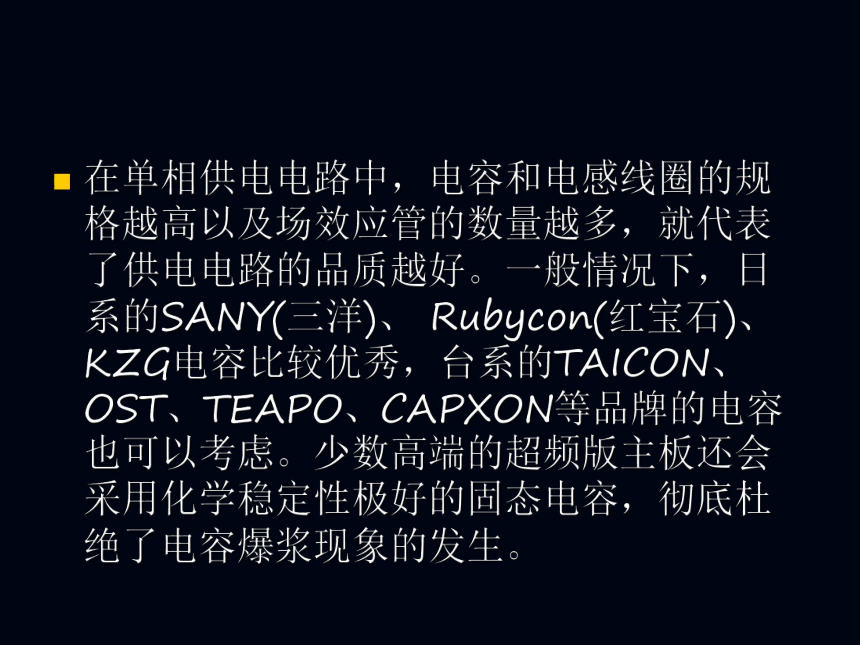

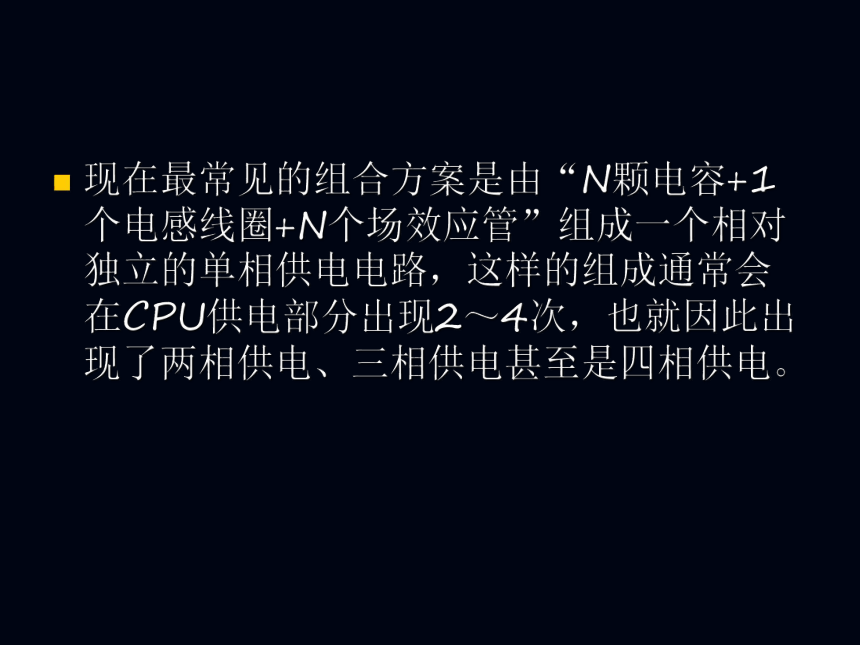

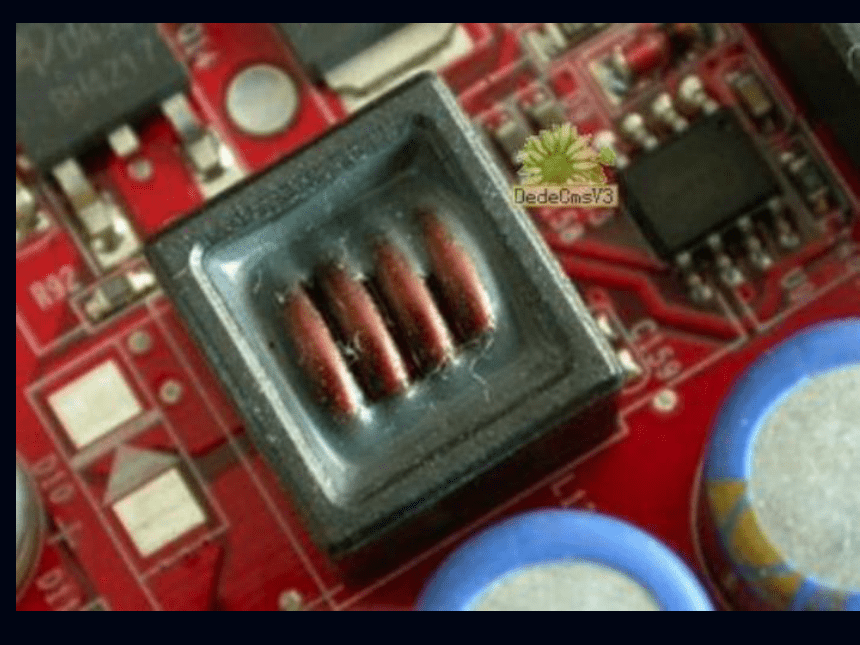

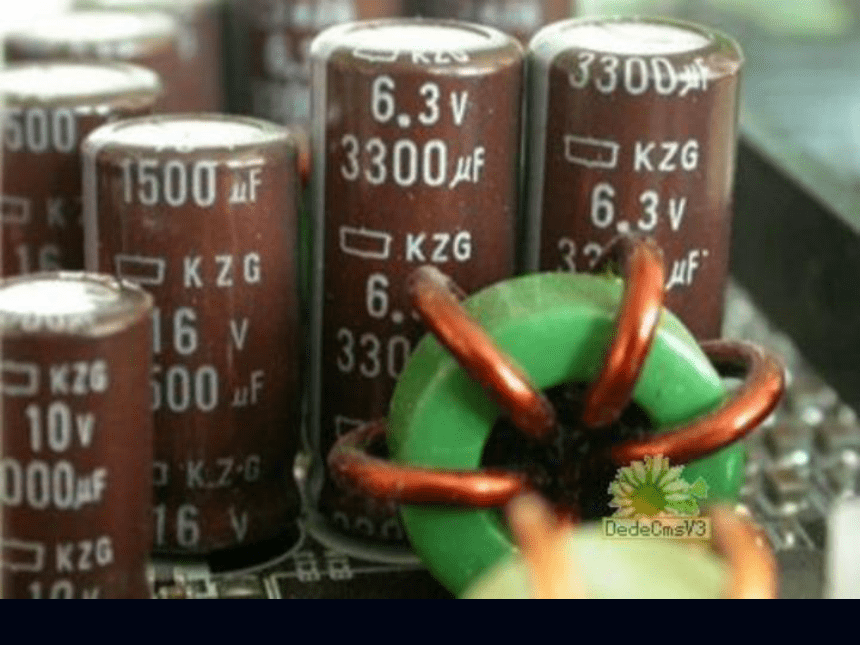

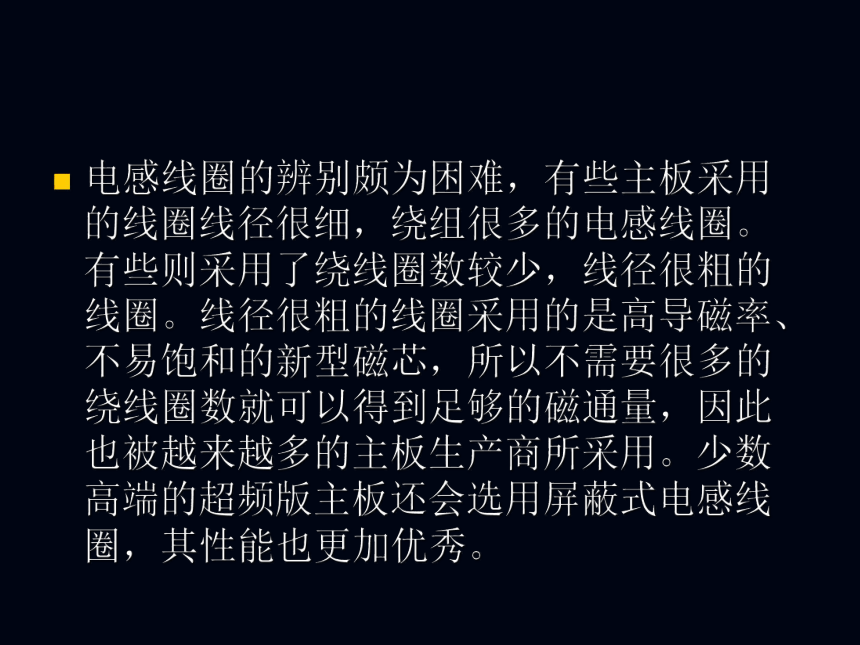

现在最常见的组合方案是由“N颗电容+1个电感线圈+N个场效应管”组成一个相对独立的单相供电电路，这样的组成通常会在CPU供电部分出现2～4次，也就因此出现了两相供电、三相供电甚至是四相供电。 在单相供电电路中，电容和电感线圈的规格越高以及场效应管的数量越多，就代表了供电电路的品质越好。一般情况下，日系的SANY(三洋)、 Rubycon(红宝石)、KZG电容比较优秀，台系的TAICON、OST、TEAPO、CAPXON等品牌的电容也可以考虑。少数高端的超频版主板还会采用化学稳定性极好的固态电容，彻底杜绝了电容爆浆现象的发生。 电感线圈的辨别颇为困难，有些主板采用的线圈线径很细，绕组很多的电感线圈。有些则采用了绕线圈数较少，线径很粗的线圈。线径很粗的线圈采用的是高导磁率、不易饱和的新型磁芯，所以不需要很多的绕线圈数就可以得到足够的磁通量，因此也被越来越多的主板生产商所采用。少数高端的超频版主板还会选用屏蔽式电感线圈，其性能也更加优秀。 电容分类 主板在电容的选择方面也同样非常重要，电容是储存电荷的容器，它的作用是保证电源对主板及相关配件的供电稳定性，过滤掉电流中的杂波，再将纯净的电流输出给cpu和内存等配件。电容对主板稳定性影响较大，尤其是主板供电电路所使用的电容，这部分电容主要对输入电流做第一次过滤，如果这部分电容出现问题将直接影响电脑的稳定性。 一般说来日系电容性能比较好，在耐压、耐温、使用寿命等方面都比台系电容优秀，早期的电容"爆浆"事件，也没有发生在日系电容上，因此如果你要选择一块超频性、稳定性兼备的主板，不妨看看主板上的电容。台系电容虽然性能相对稍差，不过如果主板的pcB设计、铜箔走线都较为规范，那么在使用中一般也不会出现什么问题。很多朋友以为采用日系电容的主板超频性一定好。其实超频不仅和电容有关，还和主板电路设计、时钟芯片、电源、BIOS设计等都有关系，不是单靠电容就能决定的，某些采用台系GSC电容的主板超频性同样很好。但是日系电容对主板稳定性还是有所帮助的。 电容的分类电容的重要指标 容量：电容的容量，即储存电荷的容量。容量的基本单位为法拉（F），不过在主板上我们常见的是微法（μF如GSC 4700μF，一般来说该指标是越大越好。主板电容的容量一般都是直接标注的，Intel要求cpu供电电路的滤波电容单个容量至少在1000μF以上，而现在的电容容量多在2000μF~4000μF之间，部分主板采用了容量为5000μF的电容，内存槽附近的电容容量多在1000μF~1500μF之间，容量较小的电容很难提供给CPU、内存以充足的纯净电流。一般说来电容容量越大越好，不过这也不是绝对的，大容量的电容不易过滤出高频干扰信号，而多个小容量电容并联却比单个大容量电容更有效、更稳定。再者这和主板的走线、电源设计也有一定的关系，但是如果你的主板上到处都是100μF左右的小电容，那主板质量也好不到哪里去。 耐压值：它是指在额定温度范围内电容能长时间可靠工作的最大直流电压或最大交流电压的有效值，不同电容有着不同的耐压值，大都6.3V～16V之间。 耐温值：耐温值表示电容所能承受的最高工作温度。耐温值在另一方面也说明了电容的品质，主板上的电容耐温值多为105℃，而如果你的主板电容耐温值为 85℃，那多半是厂商过于节约材料的结果，低耐压值的电容在使用上没问题，不过当CPU处在超频状态时发生"爆浆"的几率会比较大。 其他指标：有的电容上还有一条金色的带状线，上面印有一个大大的空心"I"字母，它表示该电容属于LOW ESR低损耗电容。有的电容还会标出ESR（等效电阻）值，ESR越低，损耗越小，输出电流就越大，低ESR的电容品质都不错。
HWINFO32HWINFO32主板硬件监控软件
