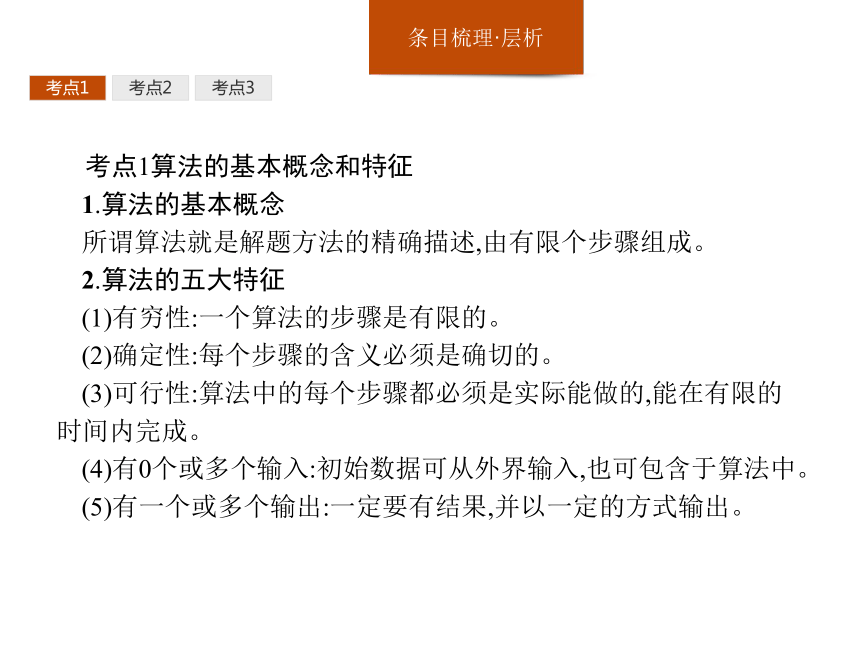

课件17张PPT。3.5　算法及算法的表示考点1考点2考点3考点1算法的基本概念和特征
1.算法的基本概念
所谓算法就是解题方法的精确描述,由有限个步骤组成。
2.算法的五大特征
(1)有穷性:一个算法的步骤是有限的。
(2)确定性:每个步骤的含义必须是确切的。
(3)可行性:算法中的每个步骤都必须是实际能做的,能在有限的时间内完成。
(4)有0个或多个输入:初始数据可从外界输入,也可包含于算法中。

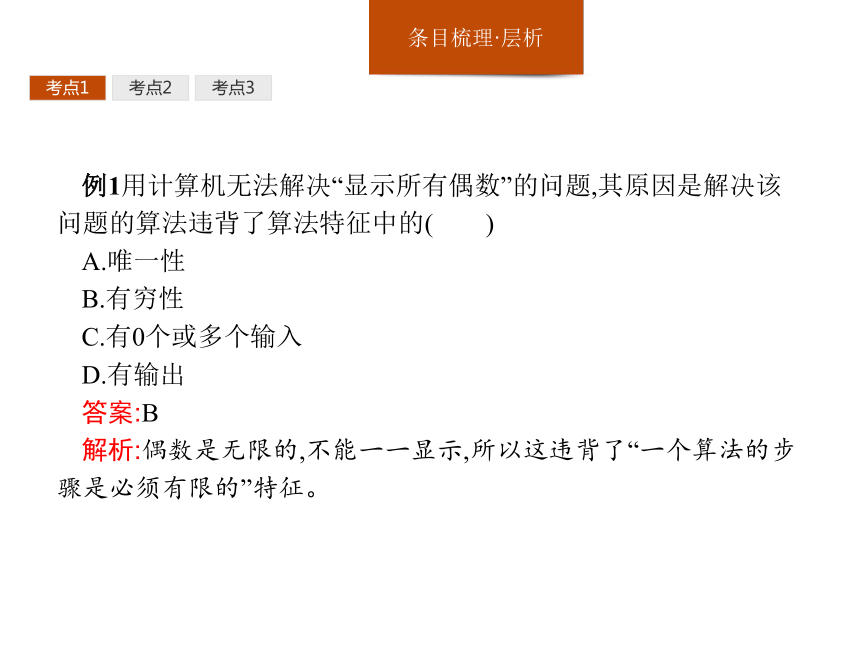

(5)有一个或多个输出:一定要有结果,并以一定的方式输出。考点1考点2考点3例1用计算机无法解决“显示所有偶数”的问题,其原因是解决该问题的算法违背了算法特征中的(　　)
A.唯一性
B.有穷性
C.有0个或多个输入
D.有输出
答案:B
解析:偶数是无限的,不能一一显示,所以这违背了“一个算法的步骤是必须有限的”特征。考点1考点2考点3考点2算法的常用表示方法

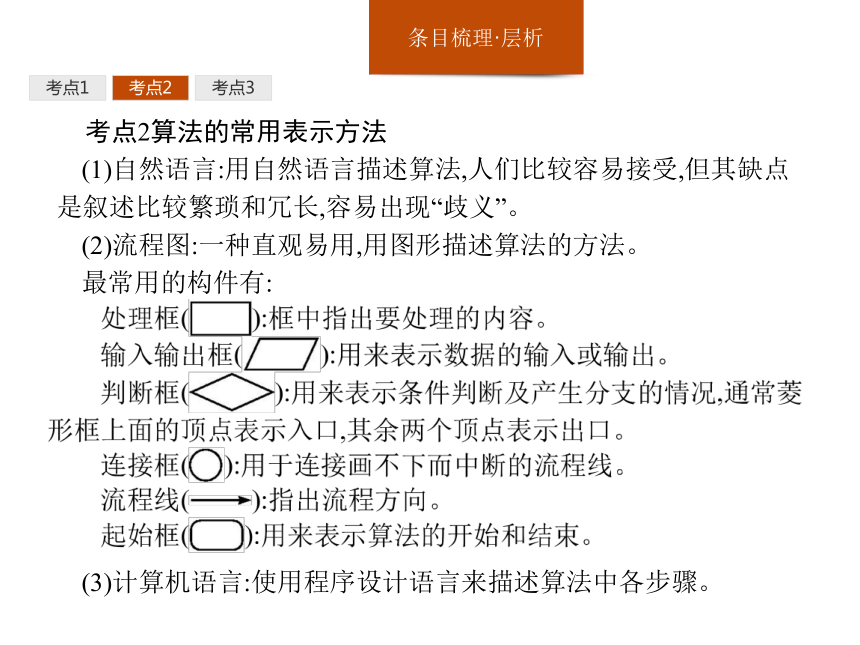

(1)自然语言:用自然语言描述算法,人们比较容易接受,但其缺点是叙述比较繁琐和冗长,容易出现“歧义”。
(2)流程图:一种直观易用,用图形描述算法的方法。

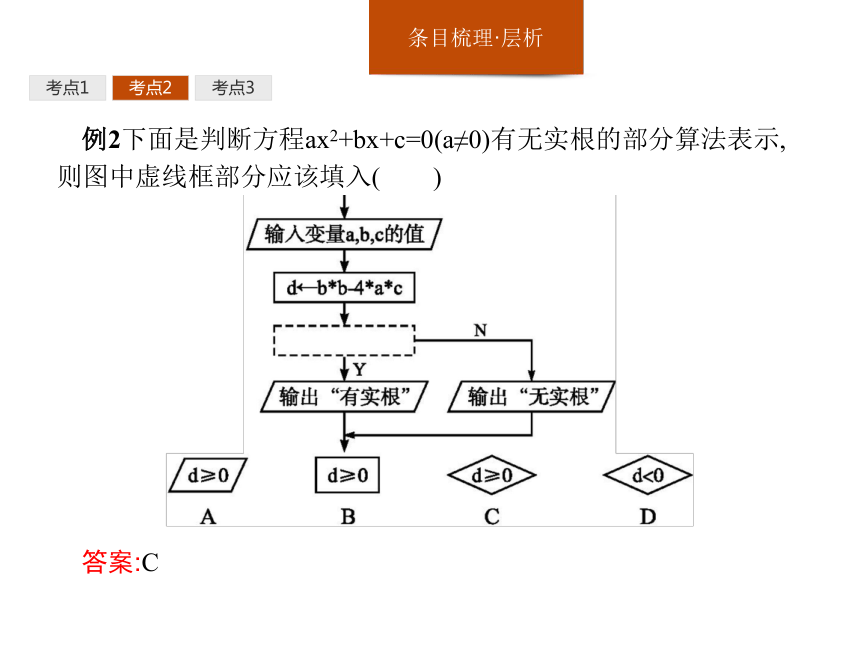

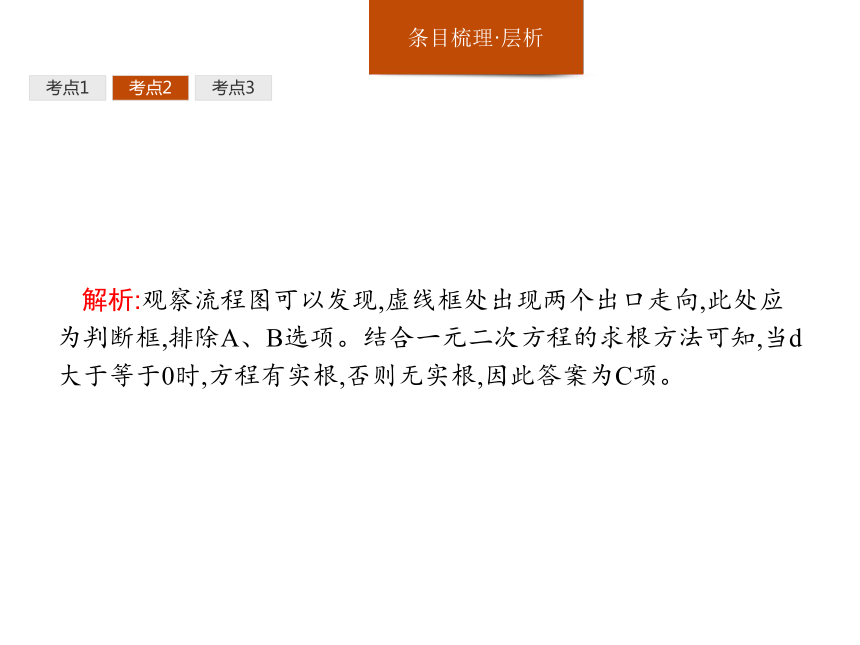

最常用的构件有:(3)计算机语言:使用程序设计语言来描述算法中各步骤。考点1考点2考点3例2下面是判断方程ax2+bx+c=0(a≠0)有无实根的部分算法表示,则图中虚线框部分应该填入(　　)答案:C 考点1考点2考点3解析:观察流程图可以发现,虚线框处出现两个出口走向,此处应为判断框,排除A、B选项。结合一元二次方程的求根方法可知,当d大于等于0时,方程有实根,否则无实根,因此答案为C项。考点1考点2考点3考点3顺序、选择、循环三种控制结构

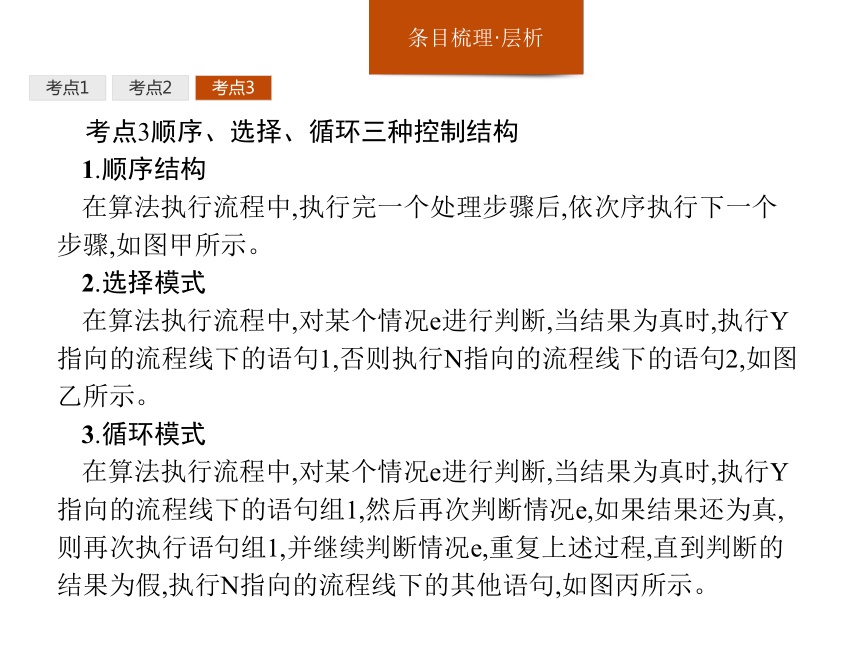

1.顺序结构
在算法执行流程中,执行完一个处理步骤后,依次序执行下一个步骤,如图甲所示。
2.选择模式
在算法执行流程中,对某个情况e进行判断,当结果为真时,执行Y指向的流程线下的语句1,否则执行N指向的流程线下的语句2,如图乙所示。
3.循环模式
在算法执行流程中,对某个情况e进行判断,当结果为真时,执行Y指向的流程线下的语句组1,然后再次判断情况e,如果结果还为真,则再次执行语句组1,并继续判断情况e,重复上述过程,直到判断的结果为假,执行N指向的流程线下的其他语句,如图丙所示。考点1考点2考点3考点1考点2考点3例3在一次电视选秀活动中,有三个评委为每位选手打分。如果三个评委都亮绿灯,则进入下一轮;如果两个评委亮绿灯,则进入待定席;如果红灯数超过二盏则淘汰。最适合用到的程序结构是(　　)
A.循环
B.树型
C.分支
D.顺序
答案:C
解析:该案例中,根据亮灯情况产生三种不同的结果,适合使用选择结构的算法。考点1考点2考点3变式某一算法流程图如下:
?
该算法执行后,输出s的值是(　　)
A.6 B.12 C.18 D.36
答案:D　
图示流程图属于循环结构算法,功能是从自然数1到20中找出既能被2整除也能被3整除的数i,并把这些i累加到s中,所以s=6+12+18=36。1.下列关于算法特征的描述中,正确的是(　　)
A.算法的有穷性就是指在合理时间内能够完成全部操作
B.任何一个算法都必须要有数据输入
C.确定性是指每一个步骤都要足够简单,是实际能做的
D.算法必须有输出
答案:D　
解析:算法的有穷性是指执行步骤是有限的。算法可以没有数据输入。确定性则是指算法中的每个步骤必须有确切的含义。
2.通过VB程序求所有10000以内的水仙花数,则下列工作顺序最恰当的是(　　)
A.分析问题→编写程序→设计算法→调试程序
B.分析问题→编写程序→调试程序→设计算法
C.分析问题→设计算法→编写程序→调试程序
D.设计算法→分析问题→编写程序→调试程序
答案:C3.如图所示,流程图虚线框部分的控制结构属于(　　)
?
　　　　　　　　　　　　　　　　
A.顺序结构
B.分支结构
C.循环结构
D.树型结构
答案:B　
解析:算法中对超标情况进行判断,当超标时,执行Y指向的流程线下的销毁,否则执行N指向的流程线下的出售,所以该算法是典型的分支结构,又称选择结构。4.(2017·11浙江学考)某算法的部分流程图如下图所示,执行这部分流程后,输出a,b的值分别是(　　)
?
A.5,8 B.4,8
C.5,11 D.4,11
答案:C　
解析:第1次循环后:a=2,b=2;第2次循环后:a=3,b=5;
第3次循环后:a=4,b=8;第 4 次循环后:a=5,b=11。5.如图所示的算法流程图,执行情况如下:
?
(1)输入a,b的值分别为2、7,输出结果为7;
(2)输入a,b的值分别为10、3,输出结果为10。
下列流程图填入虚线框中,符合条件的是(　　)答案:C　
解析:根据题意可得输出结果是a、b中的较大值。6.有算法流程图如图所示:
?
该算法执行完毕后,s的值是(　　)
A.0 B.4 C.5 D.6
答案:D　
解析:该流程图是一个循环结构的算法,循环的终止条件是s>5,每执行一次循环s增加1,因此循环结束时s=6。7.某算法流程的部分流程图如下图所示:
?
执行这部分流程图,下列描述正确的是(　　)
A.语句a=a-3执行了3次
B.条件a>0 ?判断了3次
C.变量s的值为10,变量a的值为-2
D.变量s的值为12,变量a的值为1
答案:C　
解析:流程图是循环结构的算法,变量a变化过程是7、4、1、-2,s=7+4+1-2=10,所以循环执行4次,语句a=a-3执行4次,条件a>0 ?判断4次。8.求[0,100]之间所有偶数之和s的算法流程图如图所示:
?
为了实现此算法,图中判断框①和处理框②处可填入的是 (　　)
A.①x≤100　②x←x+2 B.①x≤100　②x←x+1
C.①x≥100　②x←x+2 D.①x≥100　②x←x+1
答案:A　
解析:该算法属于循环结构,功能是将0到100之间的所有偶数 x 累加到变量s中,当x >100时退出累加。
