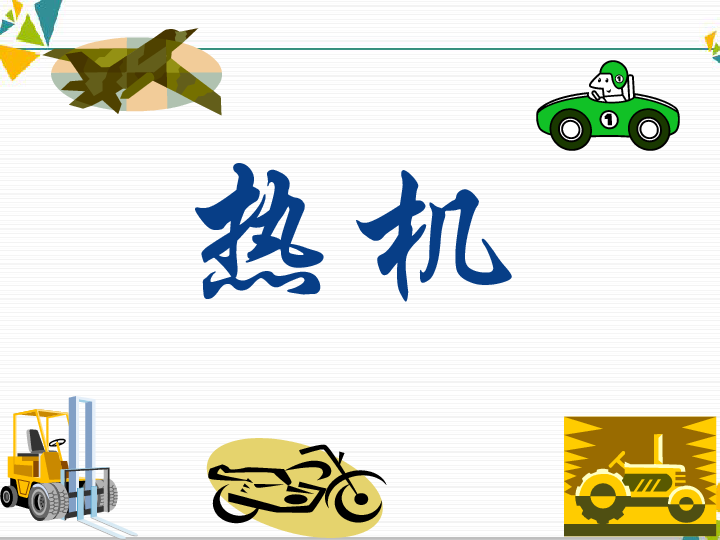

人教物理九上14.1节热机课件（23张）

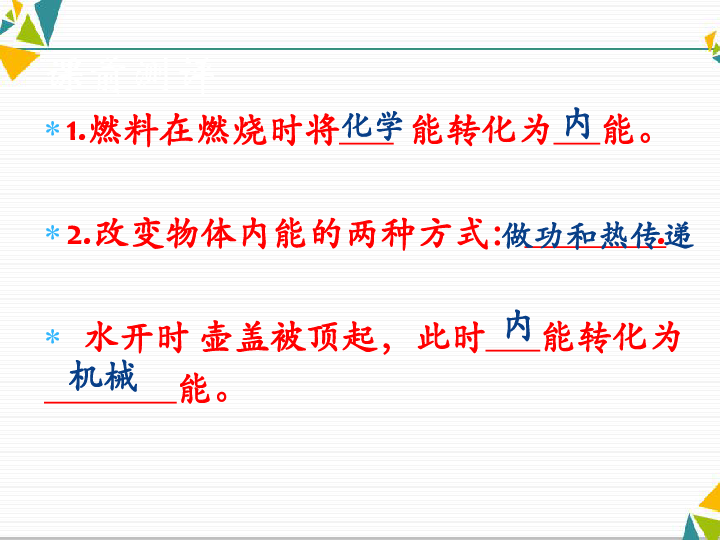

课件23张PPT。热机1.燃料在燃烧时将 能转化为 能。
2.改变物体内能的两种方式： .
水开时 壶盖被顶起，此时 能转化为

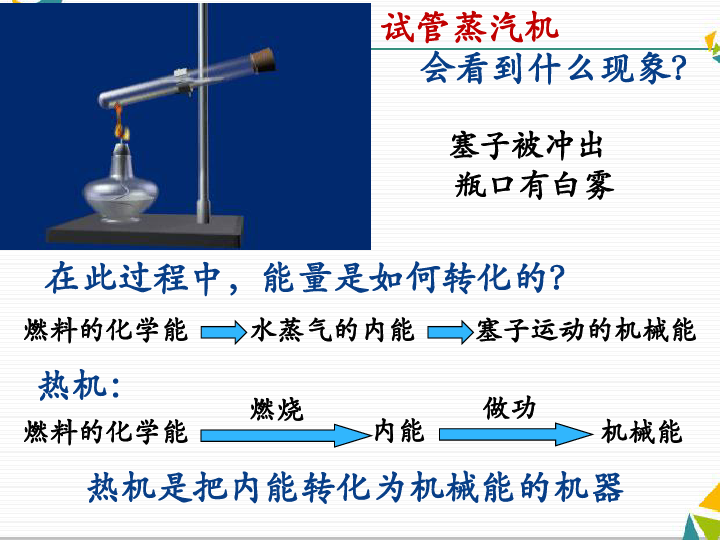

能。课前测评化学内做功和热传递内机械会看到什么现象？塞子被冲出

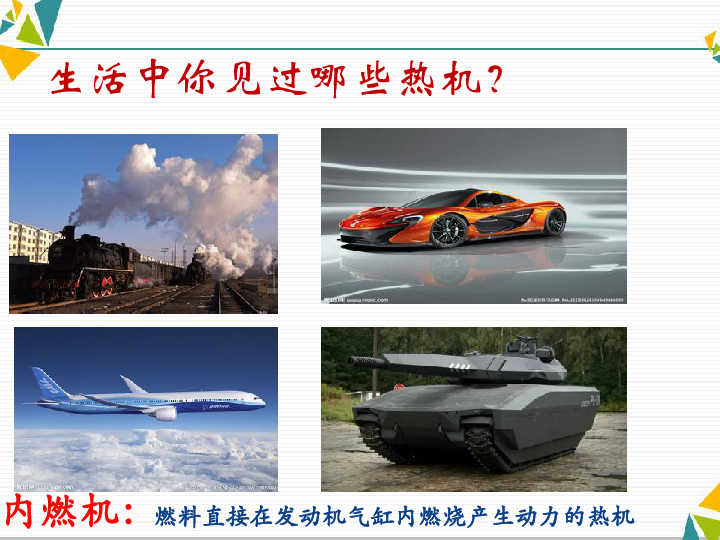

瓶口有白雾在此过程中，能量是如何转化的？燃料的化学能水蒸气的内能塞子运动的机械能热机：燃料的化学能内能机械能热机是把内能转化为机械能的机器试管蒸汽机生活中你见过哪些热机？内燃机：燃料直接在发动机气缸内燃烧产生动力的热机阅读课文回答下列问题：

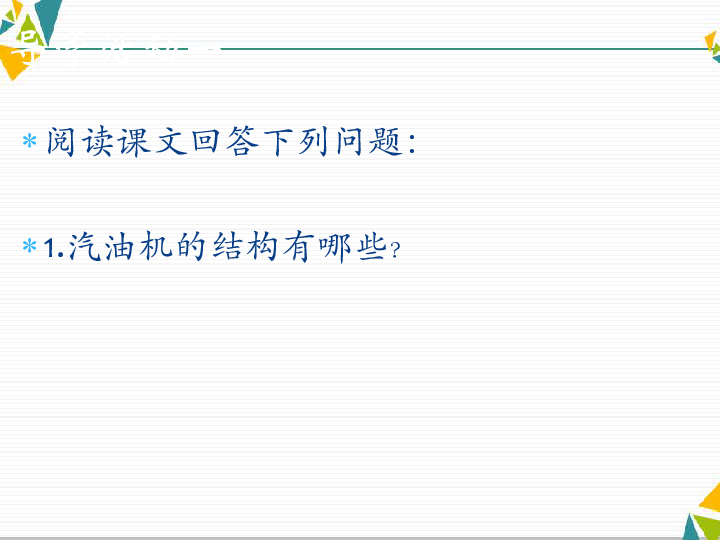

1.汽油机的结构有哪些？导学活动一汽油机的构造火花塞气缸进气门活塞连杆排气门曲轴导学活动一阅读课文回答下列问题
1.汽油机工作的冲程是指什么？
2.汽油机工作一个循环中有几个冲程，它们是什么？
3.汽油机工作的几个冲程，能量如何转化？导学活动二导学活动二冲程
活塞从气缸的
一端运动到另一
端叫一个冲程。
汽油机的工作过程吸气冲程汽油和空气 进气门打开，排气门关闭。活塞由上端向下端运动，汽油和空气组成的燃料混合物从进气门吸入气缸。压缩冲程 进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。把机械能转化内能做功冲程 在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。把内能转化机械能，获得动力。排气冲程燃烧后的废气 进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。讨论与交流工作循环汽油机的一个工作循环由
四个冲程组成。
有能量转化的冲程是： 。

。吸气、压缩、做功、排气做功冲程，燃气对活塞做功：
内能转化为机械能压缩冲程，机械能转化为内能柴油机的构造喷油嘴进气门活塞连杆排气门气缸曲轴导学活动三柴油机的工作过程吸气冲程空气 进气门打开，排气门关闭。活塞由上端向下端运动，将空气吸进气缸。压缩冲程 进气门和排气门都关闭，活塞向上运动，活塞把空气压缩得很小，空气的压强更大，温度更高。在压缩冲程末，缸内空气温度已超过柴油的着火点。机械能转化为内能做功冲程 在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动.把内能转化机械能，获得动力。排气冲程燃烧后的废气 进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。汽油机和柴油机的异同点1.内燃机每个工作循环中，活塞往复运动 次，曲轴转动 周，只对外做功 次。思考两两一1.热机的特点：2.汽油机：构造： 工作原理：3.柴油机：构造： 工作原理：4.汽油机、柴油机的异同点：本课小结
