人教初中物理九下19第2节家庭电路电流过大的原因课件（16张）

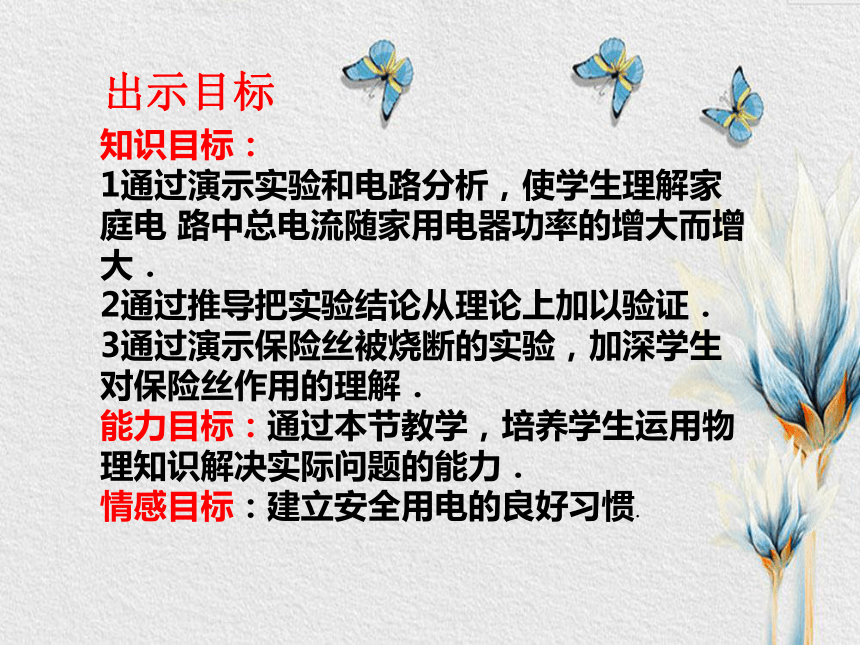

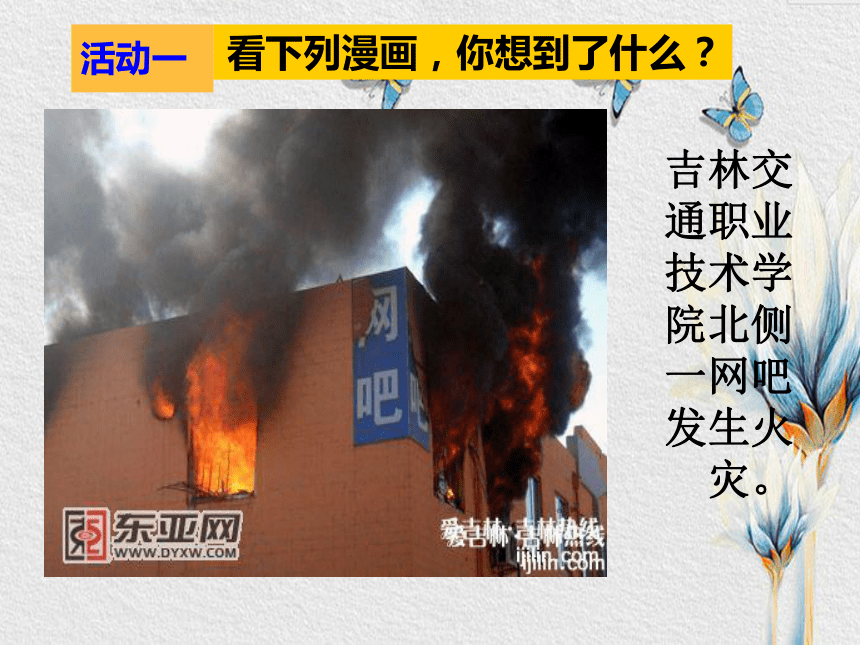

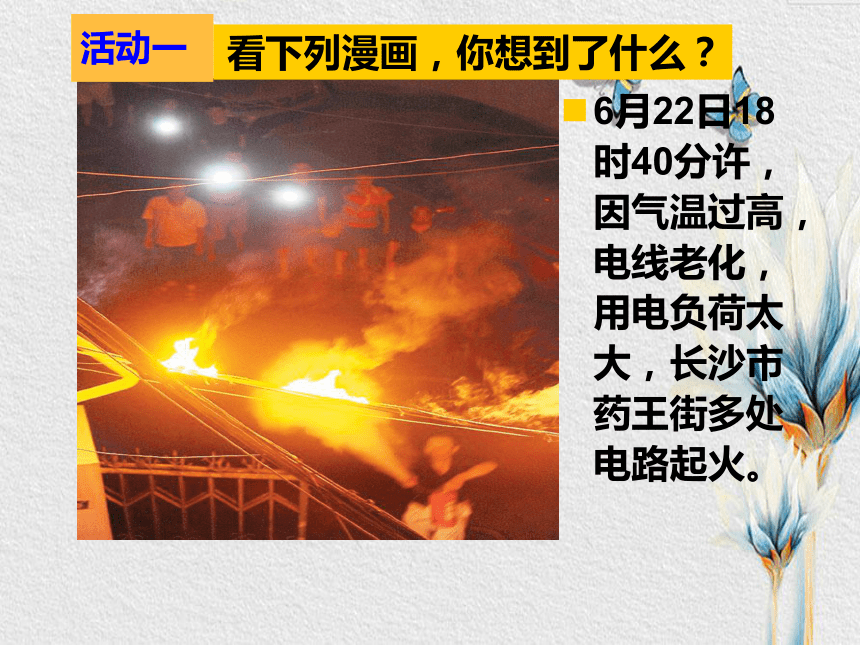

课件16张PPT。第十九章 生活用电活动一看下列漫画，你想到了什么？ 吉林交通职业技术学院北侧一网吧发生火灾。活动一看下列漫画，你想到了什么？6月22日18时40分许，因气温过高，电线老化，用电负荷太大，长沙市药王街多处电路起火。活动一看下列漫画，你想到了什么？44衡阳市蒸湘区公安消防大队接到指挥中心调度称：位于衡阳市某小区电起火，情况危急。活动一看下列漫画，你想到了什么？出示目标知识目标：
1通过演示实验和电路分析，使学生理解家庭电 路中总电流随家用电器功率的增大而增大．2通过推导把实验结论从理论上加以验证．3通过演示保险丝被烧断的实验，加深学生对保险丝作用的理解．
能力目标：通过本节教学，培养学生运用物理知识解决实际问题的能力．
情感目标：建立安全用电的良好习惯.

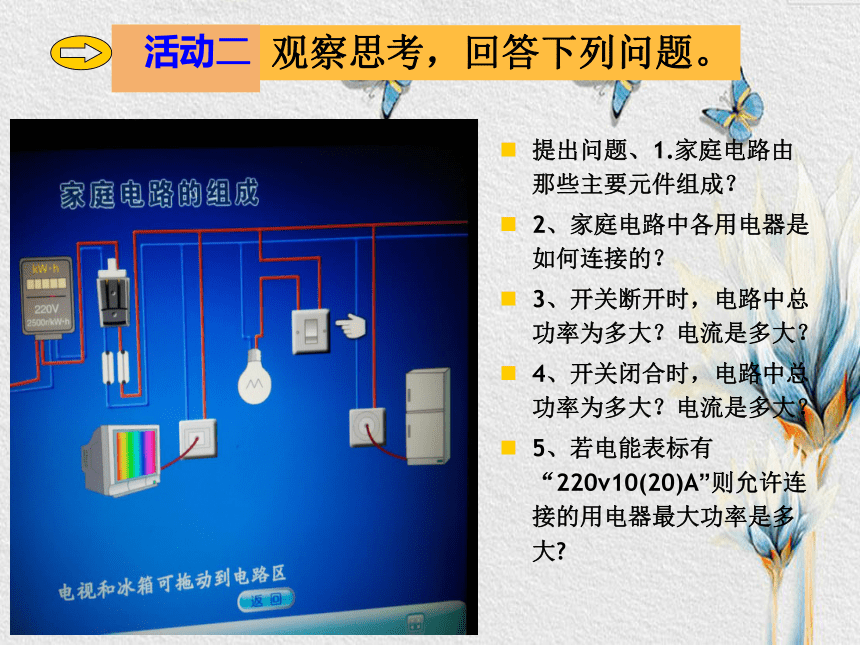

提出问题、1.家庭电路由那些主要元件组成？
2、家庭电路中各用电器是如何连接的？
3、开关断开时，电路中总功率为多大？电流是多大？
4、开关闭合时，电路中总功率为多大？电流是多大？
5、若电能表标有“220v10(20)A”则允许连接的用电器最大功率是多大?
活动二观察思考，回答下列问题。提出问题：6、若将这些元件同时接入电路中让其工作，电路中总功率、总电流又为多少?这些用电器能否同时工作？若同时工作，会产生什么现象？
7、若将这些用电器同时工作，插座线的电流为多大？若插座线中的电流安全值为10A，会产生什么危害？如何避免危害？
8、通过上面的计算你发现了什么？并通过理论证明？
活动三观察思考，回答下列问题。提出问题：9、插头插入插座时发生了什么现象？产生的原因是什么？
10、短路为什么会引起电路中电流过大？请用学过的知识说明其中的道理。
11、家庭用电时在那些情形下可能发生短路现象？
12、如何避免短路产生的危害？
活动四观察思考，回答下列问题。提出问题：
1、闭合开关后，为什么电路中保险丝没有烧断？
2、那些情况下保险丝会烧断？
3、你认为保险丝应选择什么样的材料？
4、保险丝为什么可以起到保险作用？
5、如何选择合适的保险丝？
6、现在家庭电路中不在使用保险丝，用什么来替代？它有什么好处？
活动五观察思考，回答下列问题。知识点1　电流过大的原因
1．家庭电路中电流过大的原因有两种：(1)________引起电流过大，用欧姆定律解释：公式为__________；(2)__________________引起电流过大，用电功率的变形公式__________解释．
知识点2　保险丝与空气开关
2．保险丝是利用电流的________效应工作的，它是由________合金制成的，它的电阻较________，熔点较________，其作用是：当电路中的电流过大时，保险丝的温度________而________，起到________电路的作用．
3．目前新建楼房不再使用保险丝，而使用________来代替，当电流过大时，这种器材就起作用，使开关自动________，切断电路，更安全方便．
跟踪练习1．家庭电路中保险丝被烧断，可能的原因是(　　)
A．电路中出现断路 B．电路中某盏灯的开关接触不良
C．保险丝选用的太粗 D．电路中同时使用的用电器的总功率过大
2．原来室内的电灯均正常发光，当把台灯的插头插入插座时，室内电灯全部熄灭，保险丝熔断，发生这一现象的原因可能是(　　)
A．台灯灯丝断了 B．台灯插头内部短路
C．停电了 D．用电器总功率过大
跟踪练习3.教学楼里安装了40 W的电灯54盏，现在该照明电路的总保险丝熔断了，而备用的只有额定电流为5 A的保险丝，那么比较合适的做法是(　　)
A．将两根保险丝并联使用 B．将三根保险丝并联使用
C．将保险丝接长使用 D．将一根保险丝接入电路跟踪练习下面是五种规格的保险丝的有关数据：(1)由表中数据，你能得到哪些有关保险丝的知识？
写出两条：①_______________________________；
②__________________________________________.
(2)小华家有“PZ220－40”的电灯4盏，功率为60 W的电风扇一台，1 000 W的电热水器一个，请你帮他家选择一种合适的保险丝．即时练习保险丝是 制作的，电阻比较 ，熔点比较 。1.设计实验验证。
2.解释：为什么不能用铜丝、铁丝代替保险丝？家庭电路中电流过大的原因电路发生短路电路中用电器的总功率过大。 保险丝电阻比较大、熔点比较低的铅锑合金制作的保险丝或空气开关保证电路中的电流过大时，自动切断电路，起到保护电路的作用。家庭电路中电流过大的原因 课堂小结 祝同学们学习进步！
